乞丐版X299平台也不错，+四通道内存、GTX1080显卡和半开放式机箱也能飞一会

组建Z370 + 8700K？其实差不多的预算也是可以上X299+7800X，当然尴尬的是CPU的性能方面真没有8700K强。当然X299也是有些优势的：4通道内存并且支持更大的内存容量，更多的PCIe Lanes通道，以及更多的L2 Cache容量（但是L3 Cache容量少）。我就选择这种比较小众的攒机方案，相对于别人家X299平台的豪气，我的平台有点“穷酸”气了 ，不过PC DIY嘛！就是各走各路，各玩各机，同质化有啥意思呢！

硬件配置一览：

CPU   ：intel i7-7800X
主板   ：华擎（ASRock）X299M EXTREME
内存   ：宇瞻（Apacer）黑豹玩家 DDR4 RGB 灯条 金色 3200  32G(8G*4)
显卡   ：影驰（Galaxy）GTX 1080 GAMER
SSD   ： 宇瞻（Apacer） AS340黑豹 240G SATA3 固态硬盘
电源   ：讯景(XFX) 额定650W XTR650电源
机箱   ：Tt（Thermaltake）Core P3 黑色 开放式机箱
散热   ：Tt（Thermaltake）蛟龙 Sync RGB 240 一体式CPU水冷散热器

各硬件简介

X299平台支持的是intel LGA 2066接口的CPU，而且intel推出了Skylake-X和Kaby Lake-X两个系列的处理器，Kaby Lake-X是入门级的，只有i5 7640X和i7 7740X，但是4核的CPU智商检测的成分也太高了，让2k的299主板尴尬不？而且官方售价也不便宜。

Skylake-X有i7和i9两种型号，i7 7800X 确实被自家的i7 8700K误伤了，所以很多人都认为7820X才是玩LGA 2066平台的起步U。但是7800X散片上比8700K便宜，和7820X也有1k的差价，预算吃紧，所以最终入手7800X。至于i9系列我看看下面的表格解解馋就好了

毕竟要考虑控制预算，散片价格上7800X要比+ 8700K便宜，但是X299的板子要贵一些。所以板子就选择了“妖板”家的X299主板。“妖板”家最妖的板子当属X299E-ITX AC，不过考虑到其他硬件的兼容性问题，并没有选择这款妖版，而是选择了X299M EXTREME 4，也是一块少见MATX版型的X299主板。

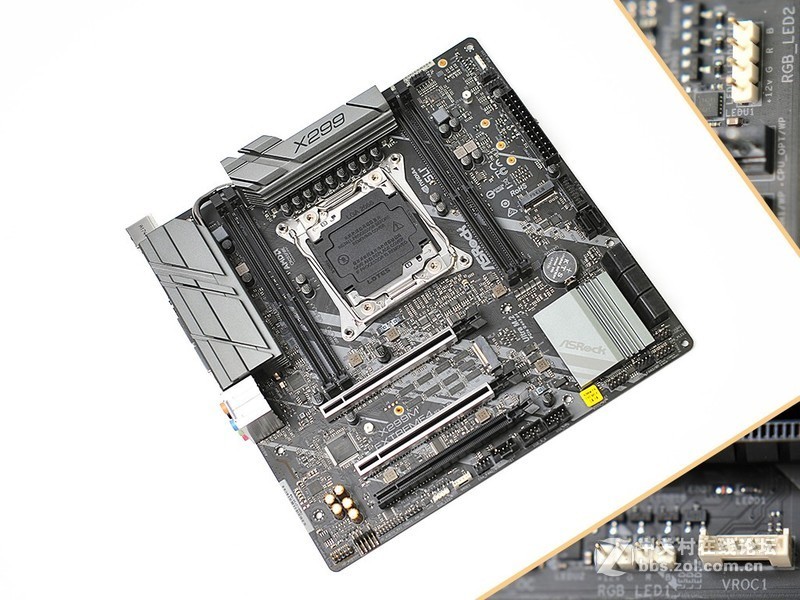

▼配色上依旧是低调的黑灰商务风，主板有2个4pin (12V)RGB LED接口,遗憾的是没有3pin (5V可编程)RGB LED接口。另外有提供NVMe硬盘RAID的VROC物理接口，但是只支持RAID 0，而且也只能使用Intel自家的NVMe SSD，要使用的Raid 1和10、5就需要购买价值99/249美刀的VROC秘钥，作为穷人也只能呵呵了

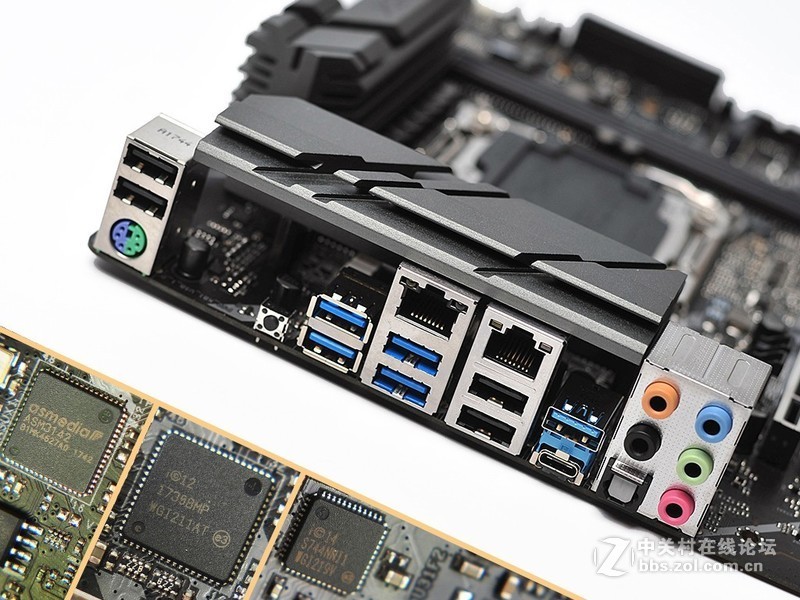

▼主板背部接口方面：4个USB 2.0,4个USB 3.0和2个USB 3.1(Type A+Type C)，USB 3.1的第三方芯片为ASMedia ASM3142；音频接口为5个3.5mm+1个光纤输出；网络部分居然提供了双千兆网卡，分别为Intel I219V和I211-AT。

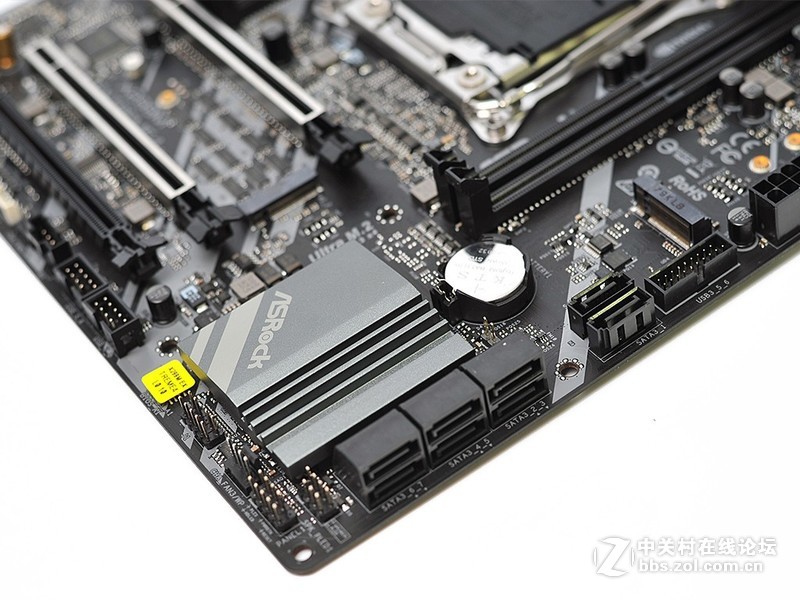

▼虽然为M-ATX的主板,但是SATA接口却并没有缩水，一共是8个SATA 6Gb/s，另外黄色贴纸下面的是bios芯片，只有一颗，并没有提供双bios。

▼主板配备的2个Ultra M.2插槽，支持SATA 6Gb/s和PCIe 3.0 x4两种模式,，当然也是支持Optane的。其中一个插槽在第一条和第二条PCI-E插槽之间，仅支持2260/2280型。

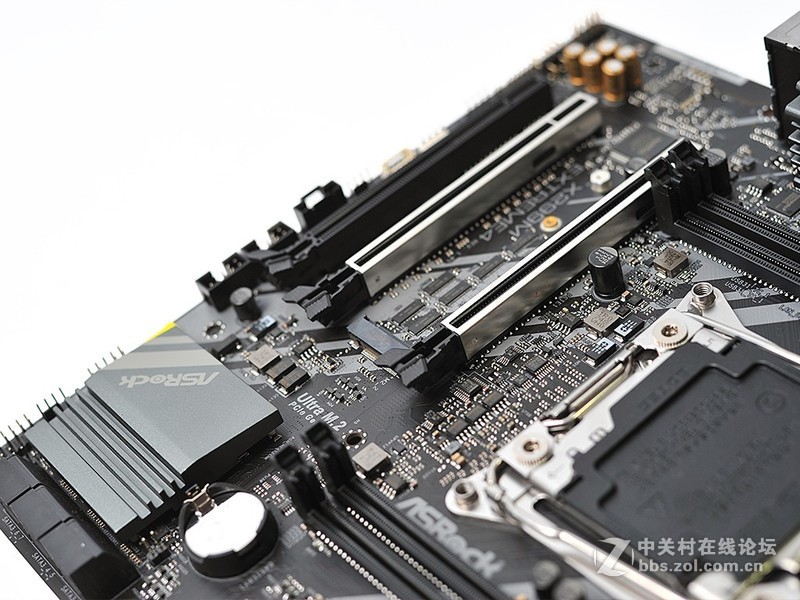

▼3条PCIe 3.0 x16,上面两条都有强化的金属装甲，关于速度分配就有点复杂了（PCIe槽更多的大板就更复杂了），因为有三种不同通道数量的CPU存在：在搭配44-lane型CPU时将以x16/x16/x4模式运行;搭配28-lane型CPU时将以x16/x8/x4模式运行;而搭配16-lane型CPU时会以x16/x0/x4或x8/x8/x4模式运行。我的7800X就是属于28-lane型CPU，其它CPU的lane数量可以看我前面整理的Core-X系列处理器表。

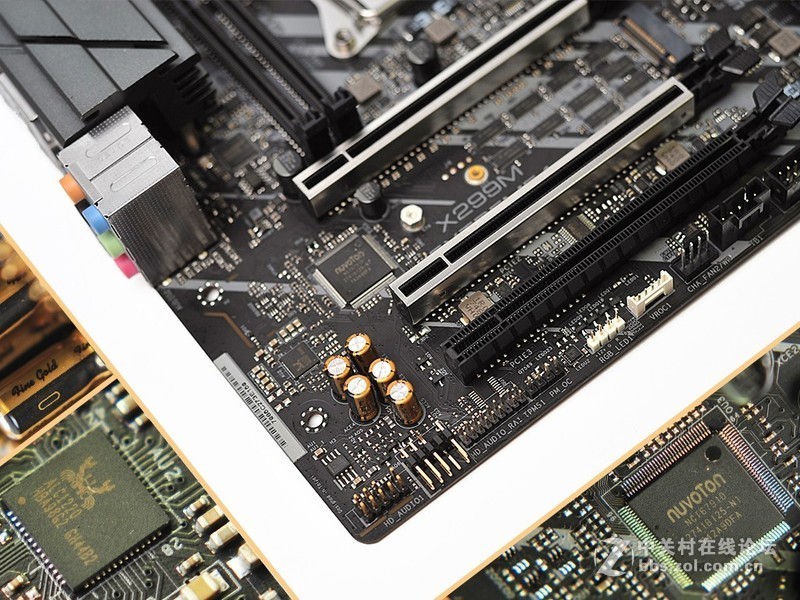

▼音频部分的集成声卡采用了ALC1220，搭配了Nichicon电容，另外还具备了120dB模转换器和TI? NE5532耳放芯片，比较有特色的地方是有两组音频插针,一垂直一水平音频面板插针，可以任意选择，让走线能够更加完美。

▼虽然只是小板但是电散热片部分依旧提供了两组铝合金散热片和一根热管，一部分散热片其实是在I/O部分，毕竟是MATX的X299主板，空间本来就有限，放在这是可以理解的，华擎官方称这套散热系统为”XXL铝合金散热片”，倒是很形象。

▼内存插槽方面没有了一般大板的8条插槽，只有4条DIMM组成的4通道内存，不过对于穷人来说更为合理，毕竟要购买8条内存经济上压力山大。支持容量最大为64GB容量，频率支持DDR4-2666内存,超频支持4266MHz以上，另外每侧的两条内存采用2相供电。

▼X299M EXTREME 4把其中一个M.2插槽放到了主板24pin接口旁边，也算是4条DIMM插槽节省出来的空间，这个位置安放M.2 SSD相比PCI-E插槽附近还是很方便拆卸的，该插槽持2230/2242/2260/2280/22110型M.2设备。

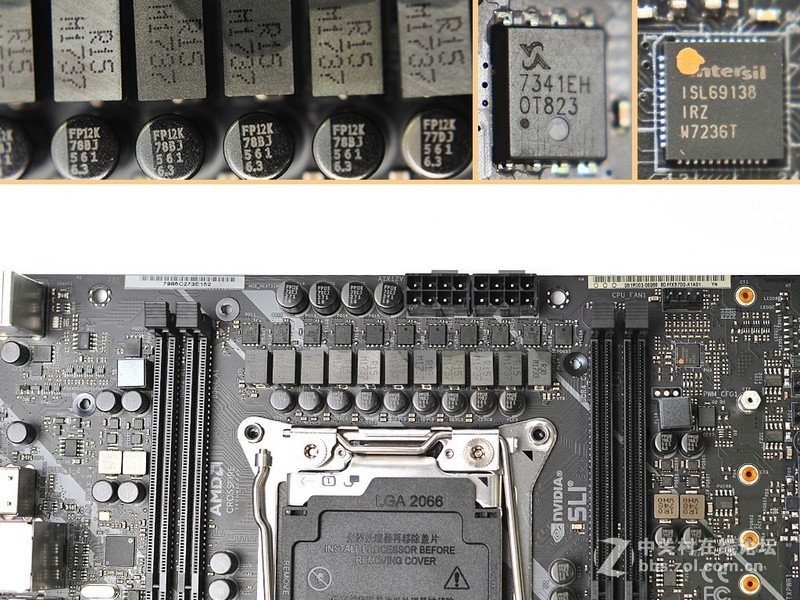

▼核心供电方面，PWM主控为ISL69138,原生最大支持7相，主板供电设计为相倍方式成为10相设计，组成10+1相的供电，并搭配了60A高效电感、双层MOSFET和Nichicon 12K 黑金电容 。另外电源接口更提供双8-pin的配置，一点也不逊色于一些大板。

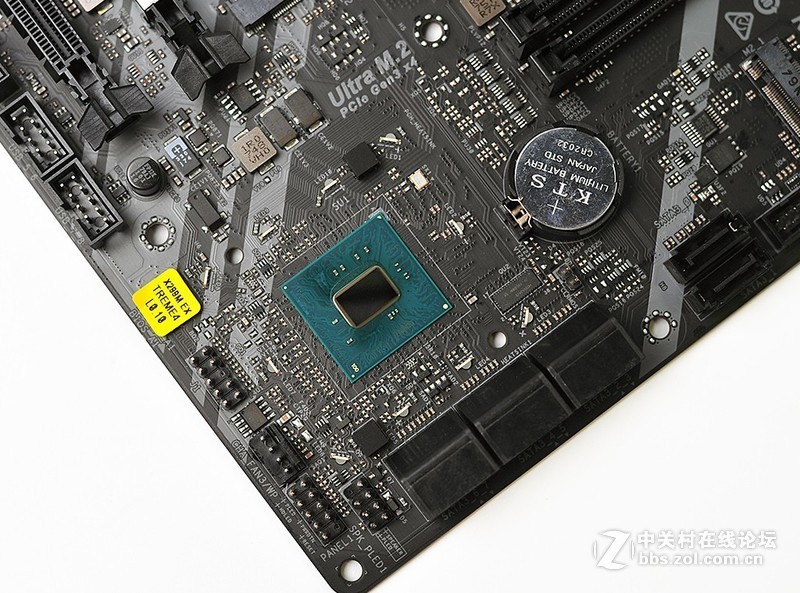

▼X299芯片组与处理器的传输由上代X99的DMI 2.0升级到DMI 3.0。同时传输协议也由PCIe 2.0提升到PCIe3.0，最终传输速度由5GT/s 提升到8GT/s。同时编码技术也由8b/10b 提升到128b/130b，这样PCLE通道也从X99的8条增加到最高24条，当然其实能让你自由选择使用的并没有这么多（都给USB、SATA等等之类的了）。另外X299芯片组周围有RGB灯效的灯珠。

▼主板背面，供电的倍相器也是在这面的。

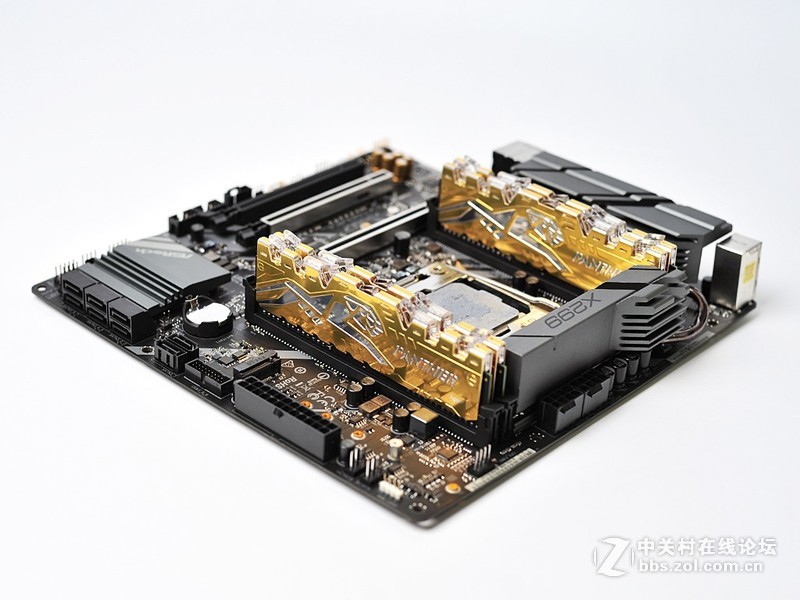

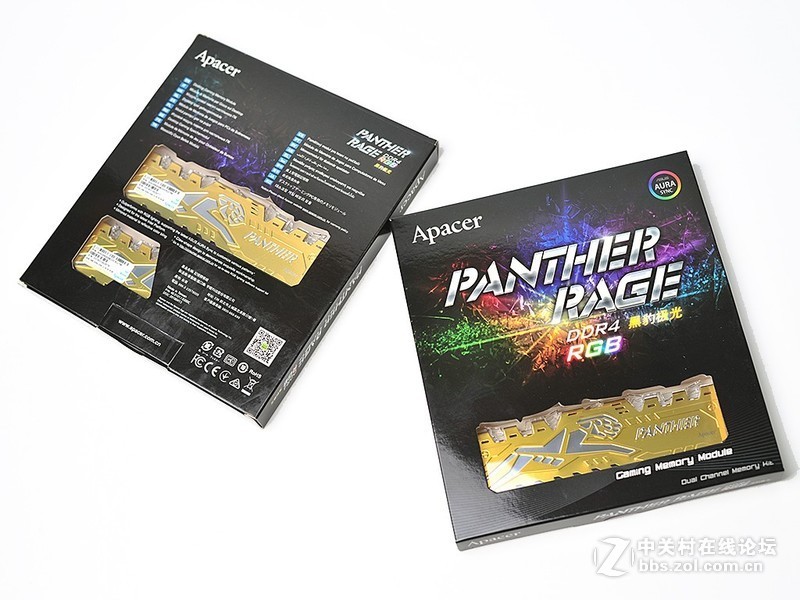

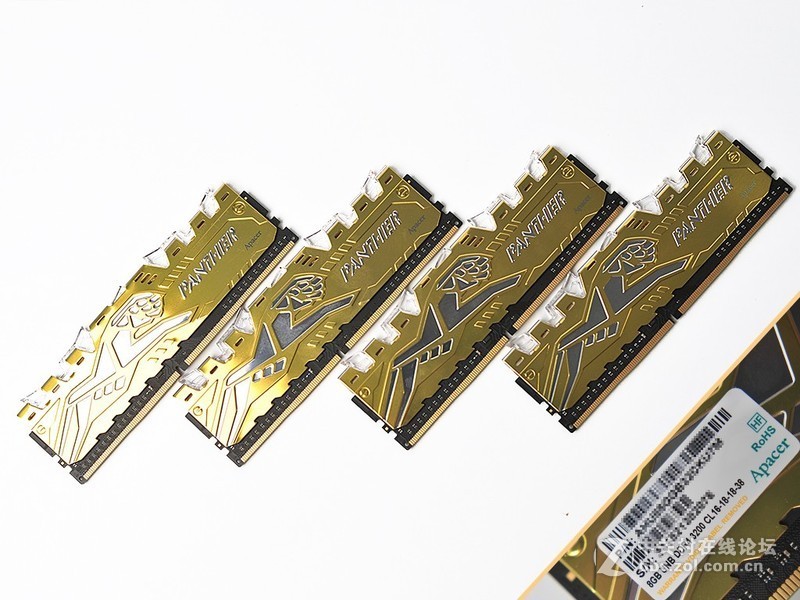

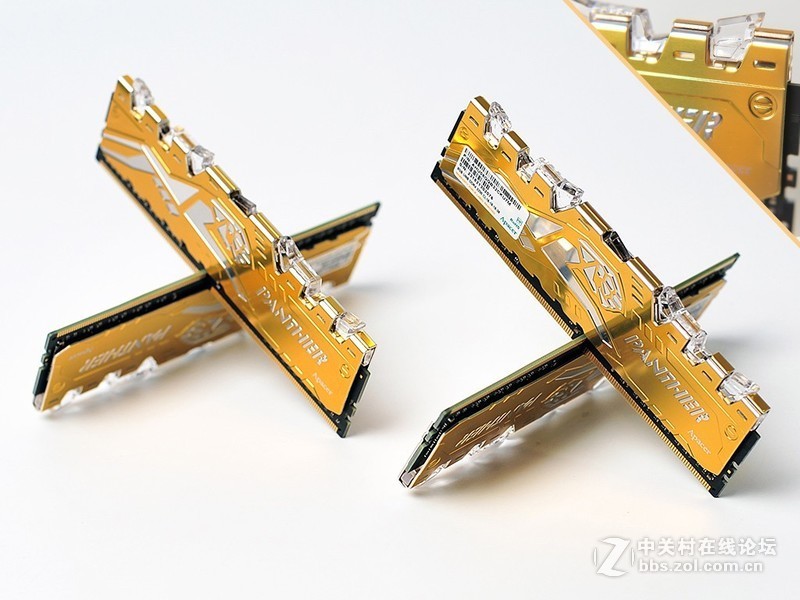

▼现在内存不带光的都不好意思拿出来晒，没有RGB都不好意思给特写。作为朴实的人一有机会当然要炫富，要浮夸啊 ！所以选择了金色马甲带RGB的内存，就是：宇瞻的黑豹玩家 DDR4 RGB 3200MHz，而且为了开启4通道，一次入手了4条，我是真的一点都不心疼 。。。。。。。

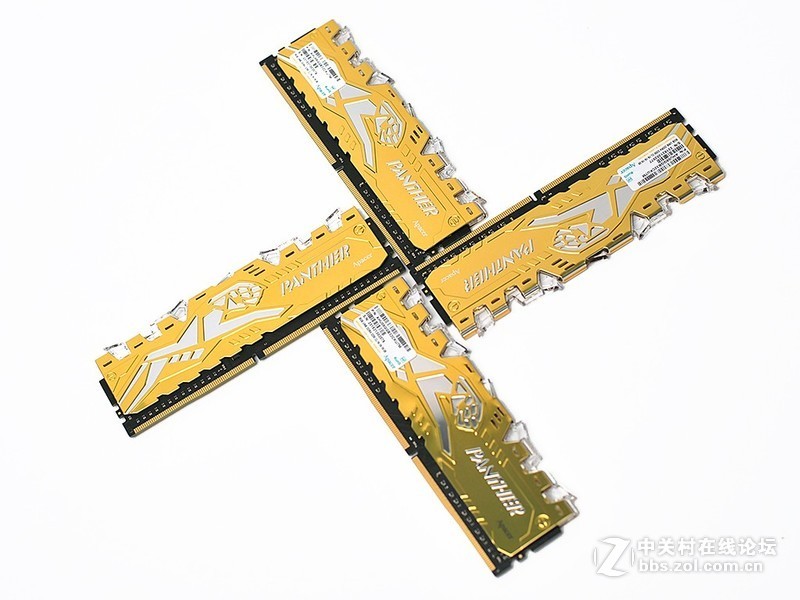

▼其实这内存的外观和之前的黑豹灯条是一样的，除了拥有RGB外就是换个颜色，但金色果然给人非常奢华的感觉，好像拥有了4条金条的感觉。

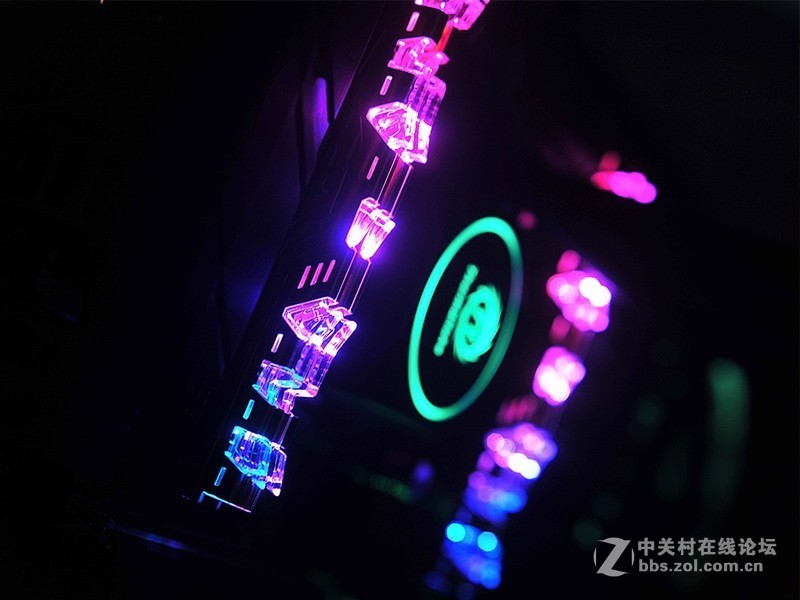

▼马甲上面的灯条是不规则的锯齿状亚克力，即使不通电状态下也显得晶莹剔透。可以为1680万色RGB背光均匀导光，色彩与亮度会别具一格。

▼规格方面，单条容量8GB，频率3200MHz，时序CL16，支持Intel XMP 2.0超频模式，电压1.35v。

▼内存拆解下来看看，内存颗粒编号为K4A8G085WB，来着星空体育平台，单颗容量为1GB，组成单面8GB内存，另外也可以看到内存PCB还有5颗RGB灯珠，背面也是5颗，一共10颗GB灯珠。

▼不过遗憾的是宇瞻黑豹RGB灯条没有单独的光控软件，目前支持仅AURA SYNC软件进行统一控制，由于本熊很穷买不起华硕的主板，所以就爽快地接受了这种不完美。

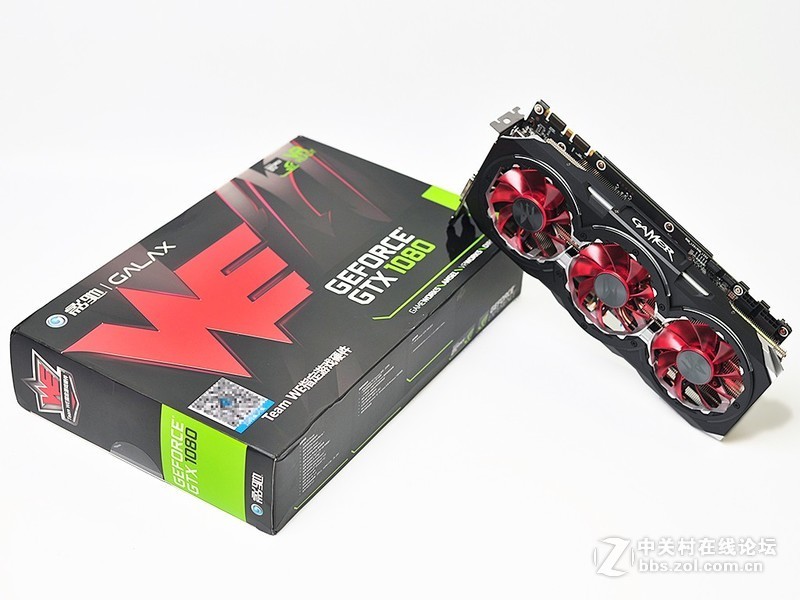

▼现在GTX 1080和GTX 1070TI的差价不大了，所以咬牙上了影驰GTX1080 GAMER。由于影驰赞助了WE电竞战队，所以包装上有大大的“WE”标志，也让我想着当年不知道啥叫穷的青葱岁月。

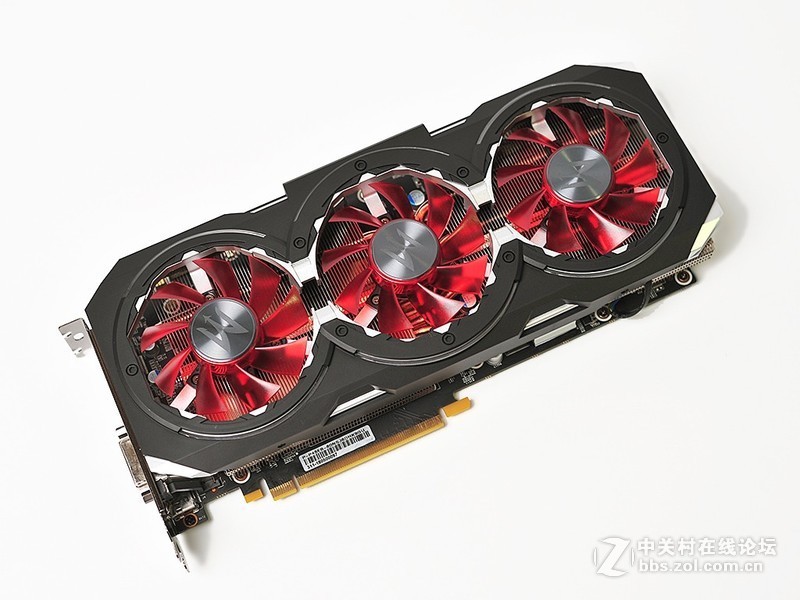

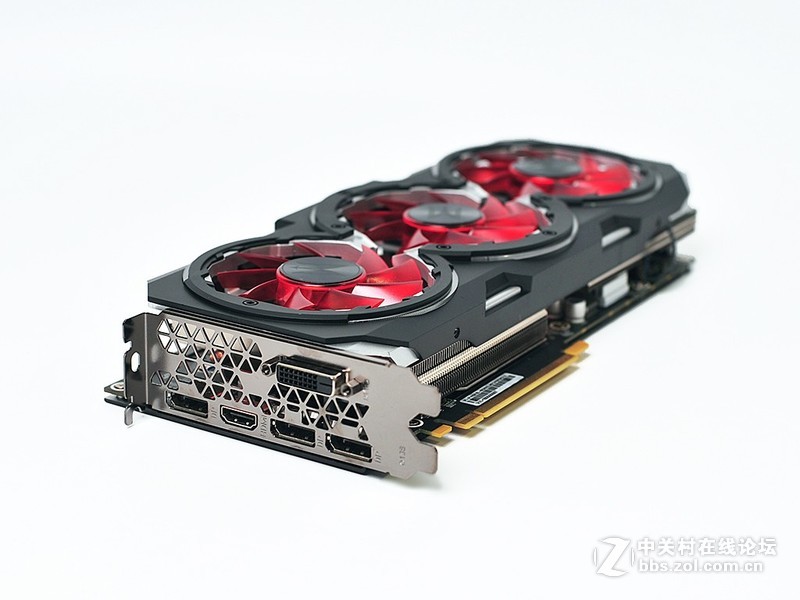

▼外观上GAMER显卡系列都是一个路子：红黑配色方案，酒红色三风扇的电机上盖有“M”LOGO（又有点像魔鬼的三叉戟），风扇虽然没有RGB灯效，但在三个散热风扇周围有弧线型RGB灯带，可以通过自家的魔盘软件调节灯光模式和色彩模式。

▼GTX 1080的公版标准设计是单8pin供电，GTX 1080 GAMER采用8+6pin供电接口，并且接口之间预留了一定的距离方便插入。另外侧面的GAMER标志也是支持RGB调节灯效的。

▼GTX1080 GAMER供电设计是6+2相，每相配备一上两下MOSFET以及SMD电感，也要好于公版GTX1080的5+1相供电。

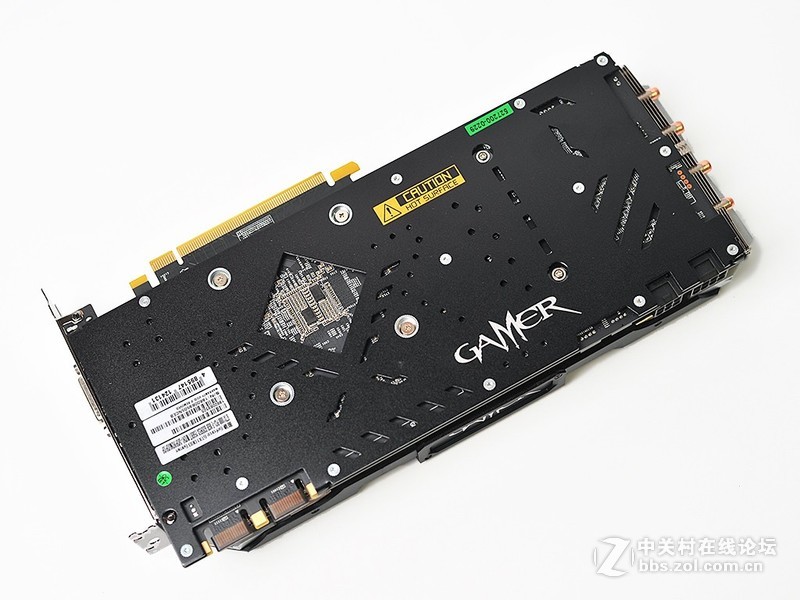

▼显卡背板为一体压铸式铝合金背板，还留有镂空，来增加了散热效能。内部为NVIDIA的GP104显卡核心，拥有2560个CUDA处理器。核心频率高达1683MHz~1822MHz，搭配8GB GDDR5X显存，应付游戏高特效是没问题的（当然4k下肯定是不行了）。

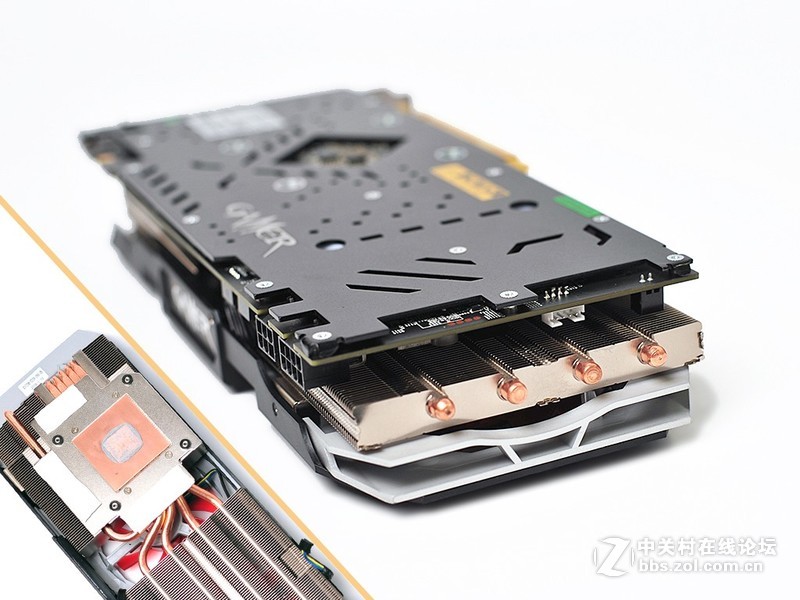

▼散热方面除了3颗80mm的风扇，散热鳍片中还有五根6mm直径的全铜热管（有一根做成了U型,没有贯穿整个鳍片），另外GPU接触部分使用了纯铜底座。

▼接口部分配置DP 1.4×3 + DVI-D + HDMI 2.0，与公版一致。

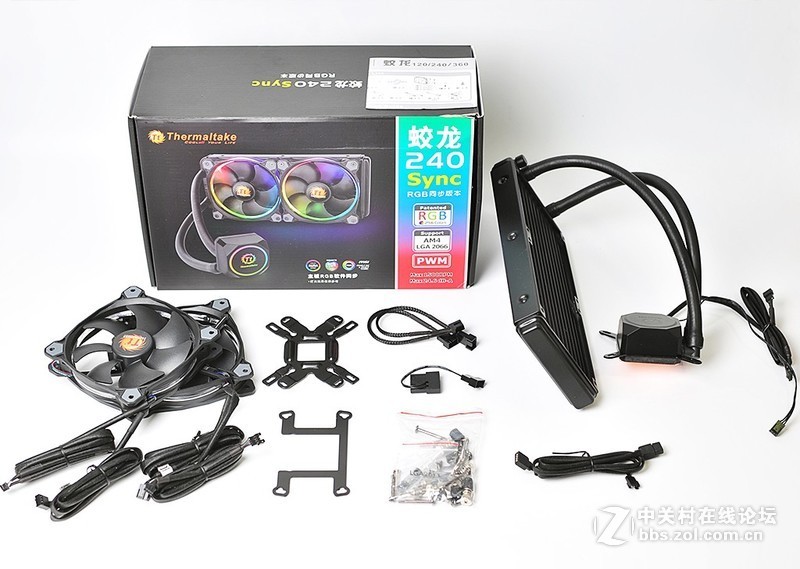

硅脂U还是上水冷散热好一点，但对硅脂U其实240和360规格的冷排差距却并不大，如果要想体验360冷排的优势，恐怕要开盖了，所以最后还是选择240冷排规格的一体水冷：Tt 蛟龙 Sync RGB 240一体式CPU水冷散热器，主要也是没钱买360水冷了。

▼Tt 蛟龙 Sync RGB 240的规格：
     适用：IntelLGA 2066/2011/1366/115x AMD AM4/FM2/FM1/AM3+/AM3/AM2+/AM2（但不支持X399平台）
　   重量：1070g
　   冷头材质：铜底
　   风扇转速：1500RPM；风扇尺寸：120 x 120 x 25 mm；风扇噪音：24.6 dBA
　   冷排尺寸：274 x 120 x 27 mm；冷排材质：铝

▼另外水冷散热器支持4大主板家的RGB控制软件。支持各大主板厂商的灯光同步技术，不需要额外的控制器。

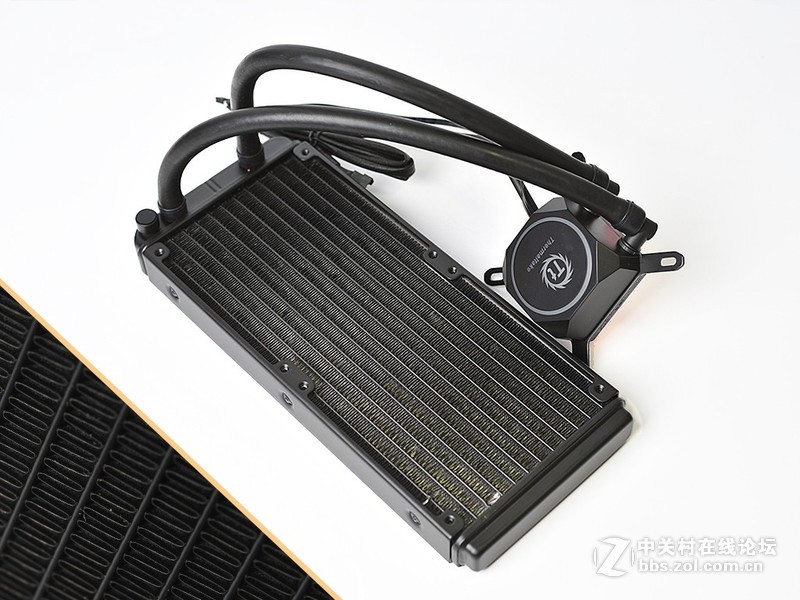

▼冷排采用常规一体水冷使用的铝材质薄排，鳍片排列比较密集，一共14条水道。另外也能看到水冷排上的加液口。水冷管采用了橡胶材质，柔软度和强度还是有保证的，蒸发率也比较低，就是在颜值上稍输一点，另外也容易粘灰。

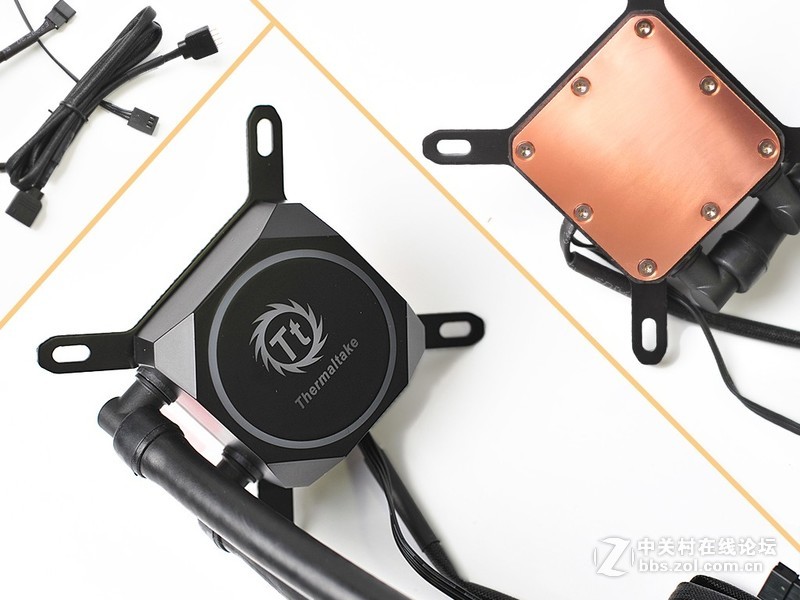

▼水泵在冷头中，冷头造型为有切面的方块型，表面搭配圆形Tt logo，外壳为ABS材料，有RGB灯；水冷管与水泵的连接处有皮套固定防止漏液；底部为纯铜底座，面积为50x50mm，可能是做铣底工艺处理，但毕竟没有镀镍，还是不能当镜子用。预装Intel平台的金属扣具，要是用AMD，就得去附件里去找长方形扣具，

▼冷头有2根线材，1根3pin接口，为水泵供电；另一根是4pin 12v的RGB插针，由于风扇也是需要RGB灯光控制，所以这根冷头上的RGB线材还提供1个并联接口。

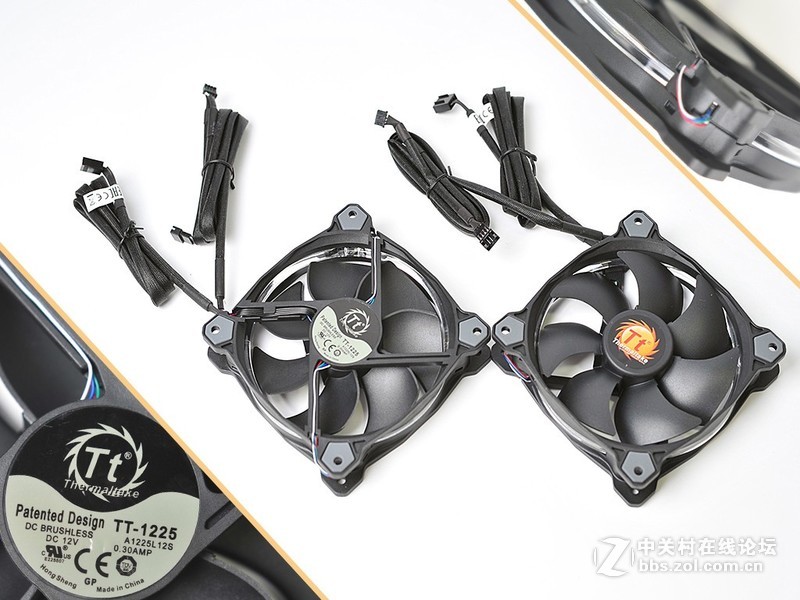

▼蛟龙标配了三颗12cm的Tt Riing风扇，这种风扇在玩家中的出境率算很高的了，具体型号为为A1225L12S，电压12V，最大风扇转速1500 RPM，噪音24.6dBA，4角有减震橡胶垫。接线方面除了1个4pin PWM风扇接口，还有一对公母头的RGB 12V接口，用来连接风扇和冷头等RGB设备的4pin接口。

▼一直很喜欢开放式的机箱，可以让DIY变的更自由，就选择了TT的Core P3，我觉得Core P5还是略大了些，没有相应规格的硬件就撑不起场面了。当然后来在安装和使用中发现这其实算一个半开放式机箱。

▼打开盒子，第一层是带有贴纸保护的一张亚克力材质的面板（可惜不是玻璃的），避免全透亚克力盖板刮花；第二层为机箱的主箱体框架部分；第三层为Core P3的附件，机箱整体保护做的还是很到位的。

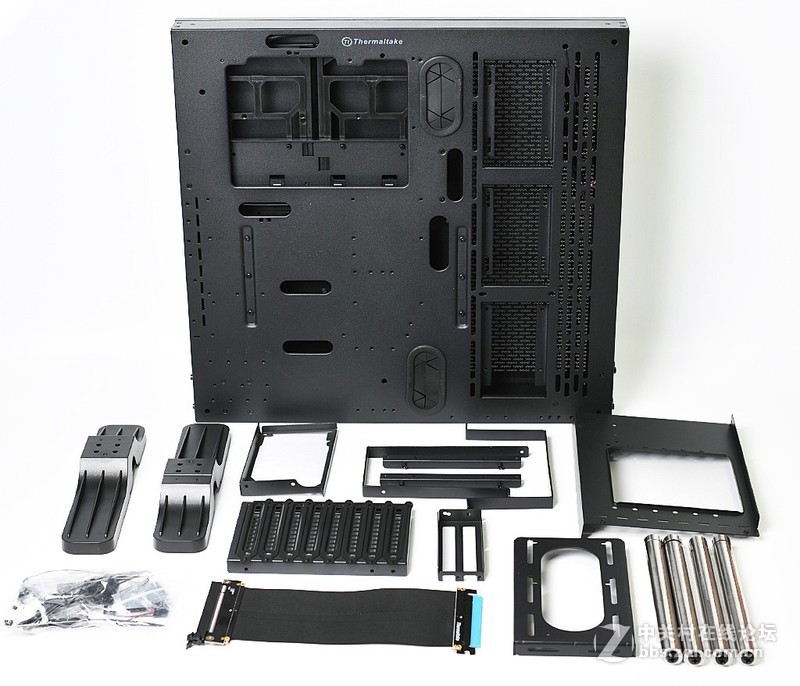

主箱体和所有附件一览：配件包括电源支架、显卡支架、显卡延长线、整机脚架（适用于机箱立式形态）、4支钢柱（用于支撑全透亚克力盖板）、水泵水箱支架等等。可以看到各种附件都实现了全模块化设计，用啥安装啥，DIY自由度是非常的高。

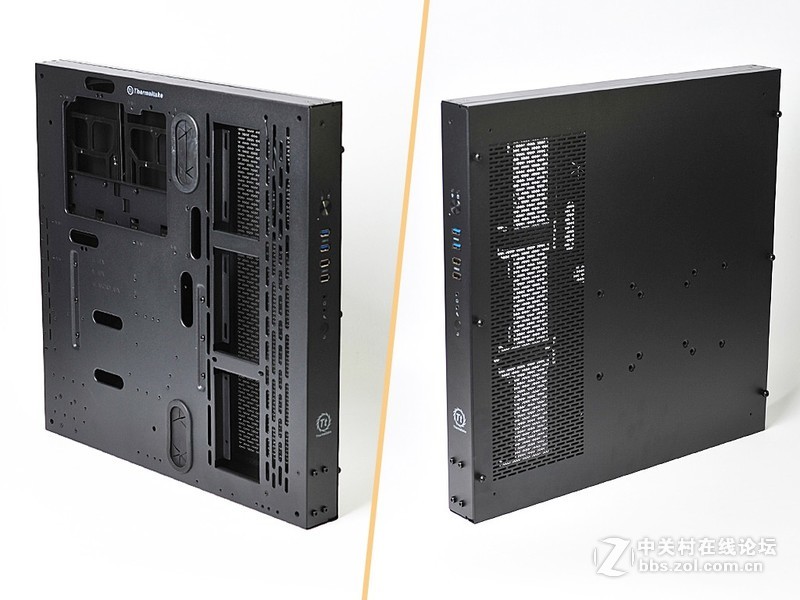

▼主箱体的正面分为三个区域，分别是电源区，主板区域以及水冷区域，其中水冷区域（支持120mmX3或者140mmX3的冷排）也可以选择安装SSD或者HDD，而且如果不安装水冷的话，对主板的宽度也就没有限制了，就完全可以安装E-ATX主板了。板材方面媒体评测报道为正面托板厚度为1.186m；背面侧板厚度为0.872mm；亚克力盖板厚度为4.651mm。

▼I/O接口放在了侧面：关重启按钮、2个USB2.0接口，2个USB3.0接口、一个3.5mm音频输出以及一个3.5mm MIC接口，比较常规的配置，不过开关键为金属材质，质感不错。

▼背面对应前面的水冷区域有散热开孔，还有层防尘网，不过前面装风扇的话也是排风吧，也可能是考虑到主箱体内部的防尘。另外背面也可以看到有多个挂墙孔，Core P3是支持壁挂（挂墙支架得自己另外购买了），还有平躺、直立，一共有三种放置的方式。

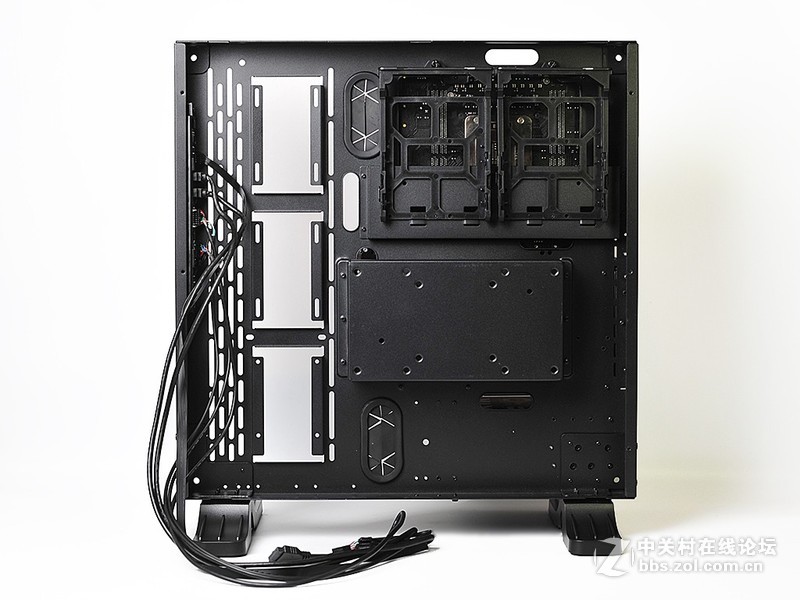

▼主箱体并不只是一个平板，内部是有东东的，打开背板可以看到顶部有2个3.5寸硬盘架（兼容2.5寸，可拆卸），在水冷排位置也选择安装3个2.5寸硬盘。壁挂固定底座固定在正面的钢板，这样使用壁挂时相当于正面和背面的钢板都得到了固定，稳定性还是设计的很不错。其它空间可以留给背线，解决了开放式机箱不好理线的问题，所以某种意义上来说，core P3是一种半开放式的机箱。

▼模组化安装也是Core P3的一大特色，PCI槽位可进行两种安装方式，分别是水平安装以及垂直安装，而槽位设置方面也有8条PCI槽位和2条PCI槽位可选；如果主板是MATX或者ITX并且选择水平安装显卡时，可将电源垂直摆放，如果电源有LED风扇啥的，就可以show下了。另外还有个水泵水箱的托架，安装分体水冷时的用处很大。总之机箱的玩法还是想当丰富的。

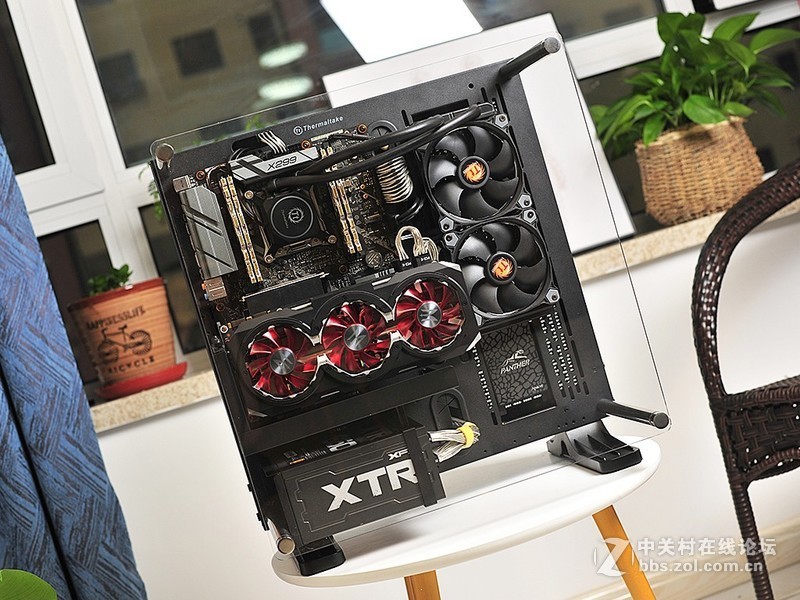

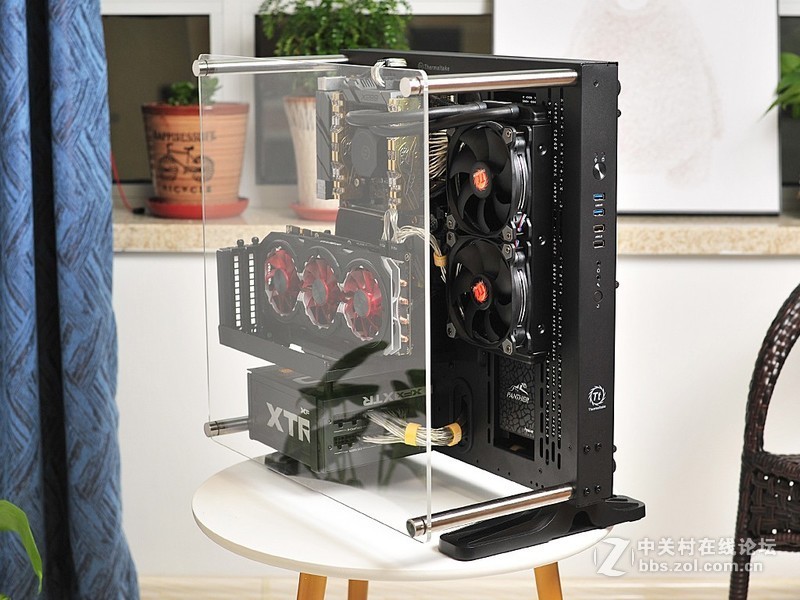

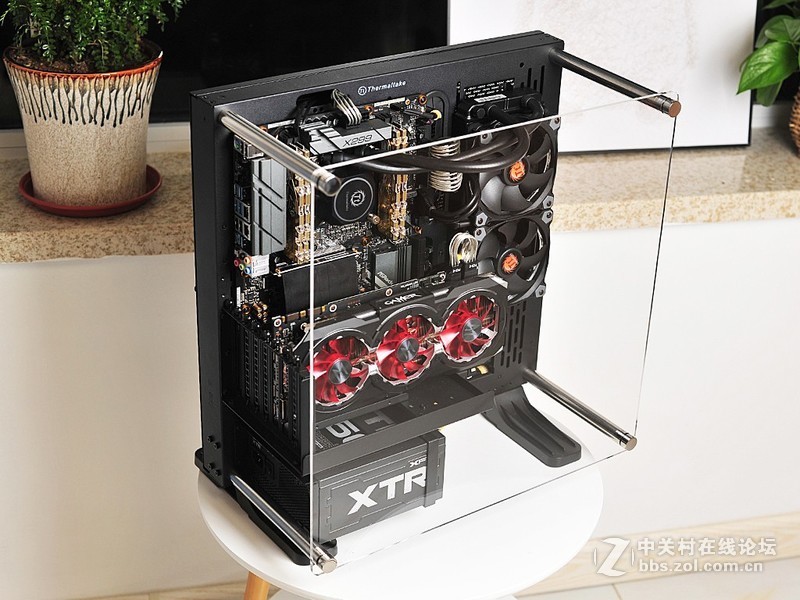

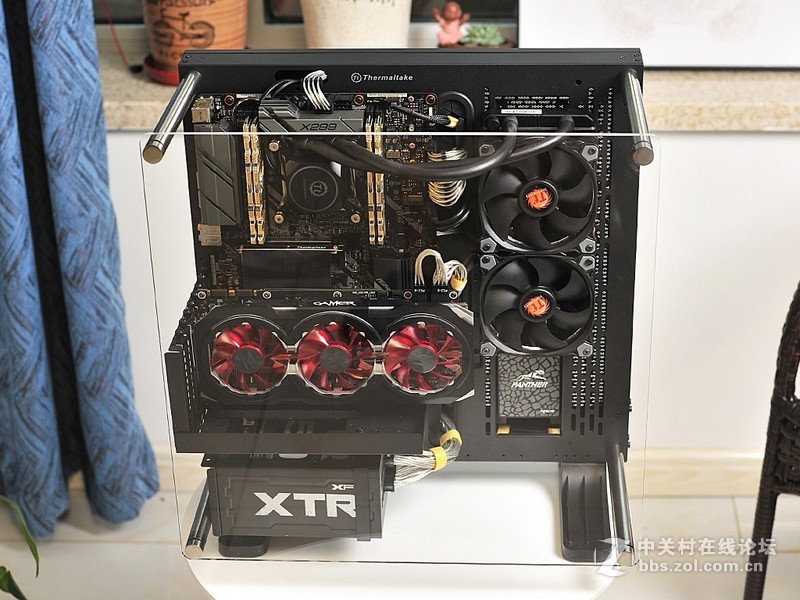

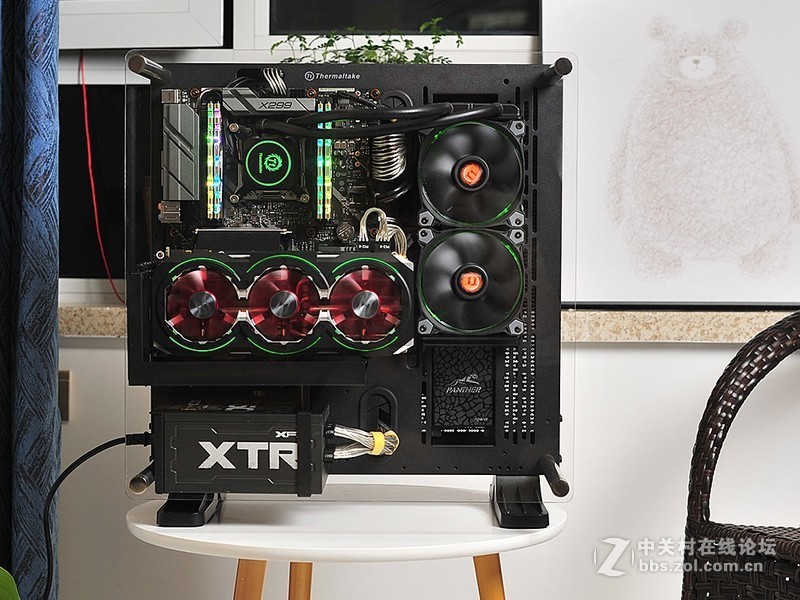

▼我最后选择垂直安装显卡这种比较特殊的方式，看上去非常的霸气，如果显卡的风扇是金色的，整体的风格就更加统一了，想买点自喷漆喷成金色，但又担心失去保修，穷人真是好纠结！ 另外这样安装显卡，主板完全看不出是一块MATX，很像一块完整的ATX主板，完全是穷人的智慧啊！

▼电源和硬盘都没有购新的，都是用了手里现有的硬件：讯景 额定650W XTR650电源和AS340黑豹 240G SATA3 固态硬盘。由于入手的是240的冷排，冷排安装位底下正好空出个位置，2.5寸的SSD刚好填补这个空缺。M.2 SSD和360冷排对我这套PC也许才是最佳的组合，但是没钱也只能想想了

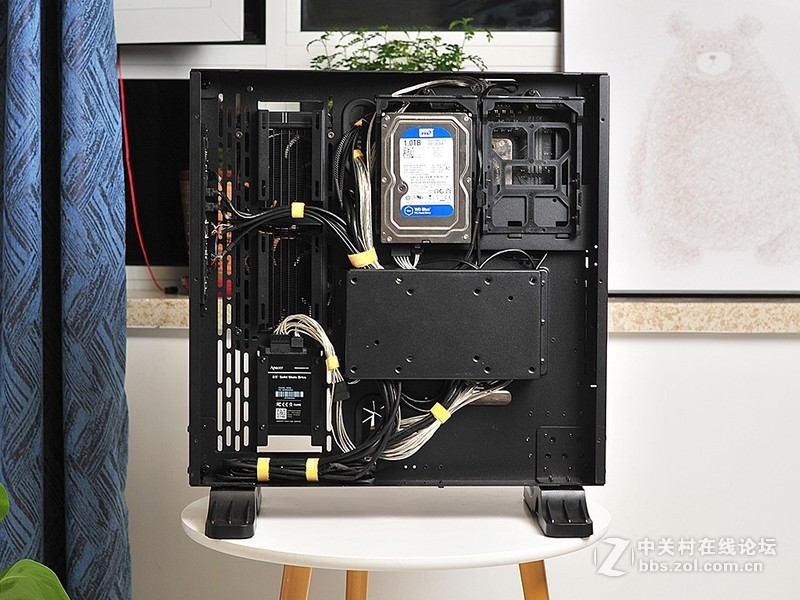

▼主箱体内部装入一块HHD和SSD，线虽然有点乱乱的，不太好看，但合上背板后完全看不到，何必介意。

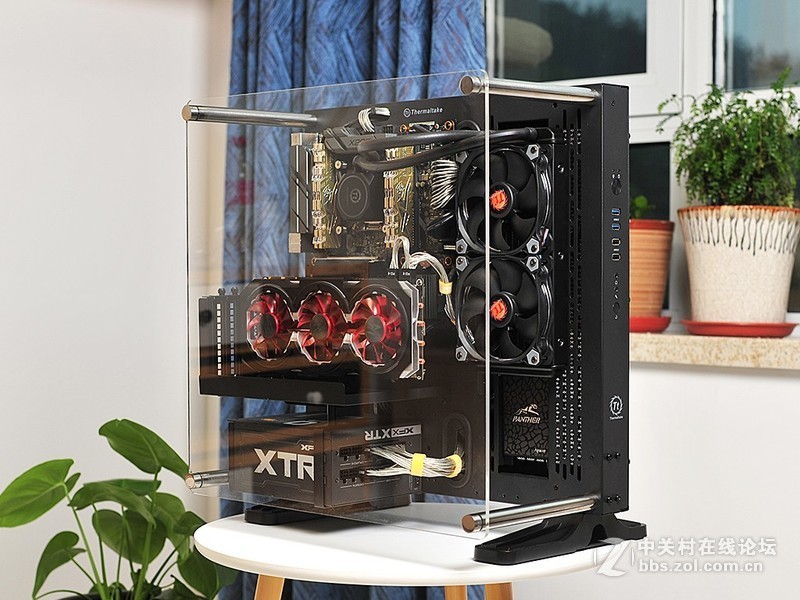

▼这层亚克力板也许有人认为起不到防尘的作用，毕竟四周都留空。我觉得这种设计的目的更多是保护人机安全，避免手脚勿碰到主机的硬件或者风扇而造成的受伤或者损坏。

▼主板的挡板都不用按了。

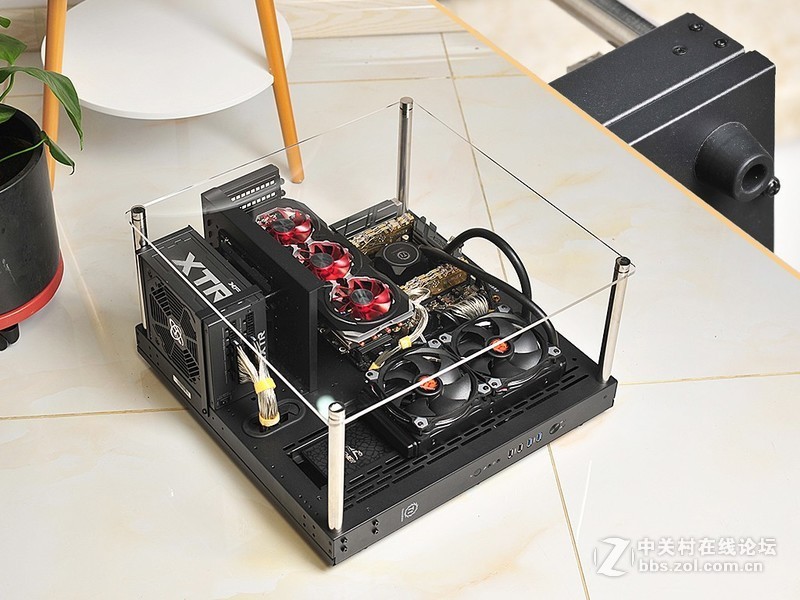

▼Core P3附件中有4个橡胶支脚，可以平躺式的放置，当然这种放置占面积比较大。

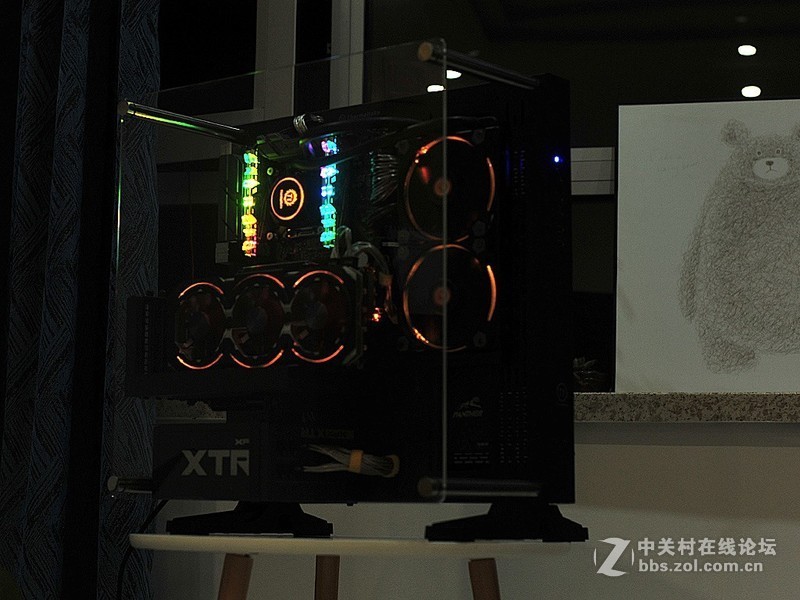

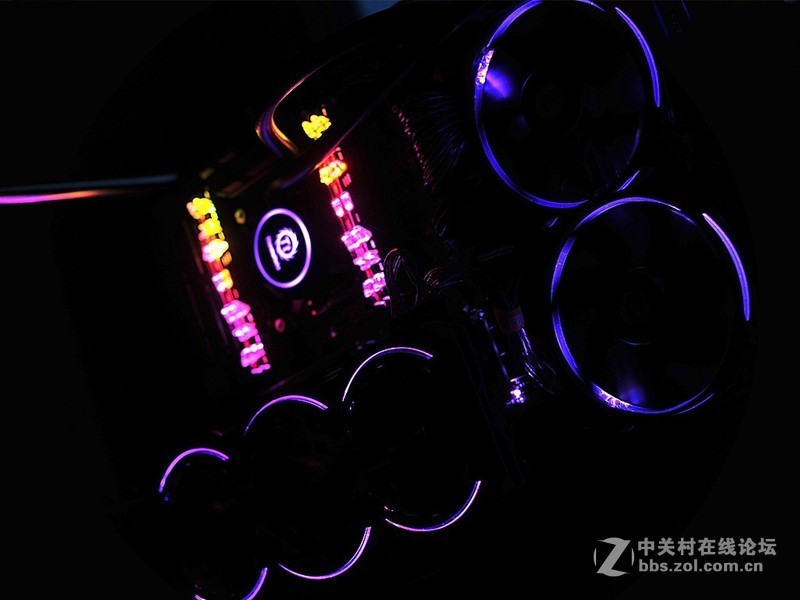

光污染展示

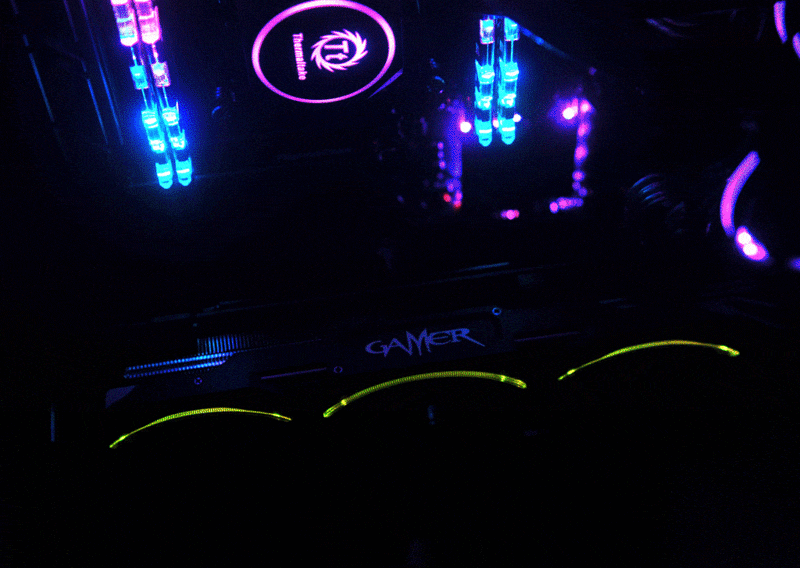

▼蛟龙 Sync RGB 240的灯效可以用华擎RGB LED软件控制；影驰GTX1080 Gamer的灯效可以用魔盘软件控制，现在还不能实现完美的同步控制，但其实RGB变光的顺序基本是一致的，只要调节变光时间差不多，也基本能实现同步的变光。

▼X299M EXTREME 上PCH散热片周围的灯效

▼用魔盘软件控制影驰GTX1080 Gamer的RGB灯效

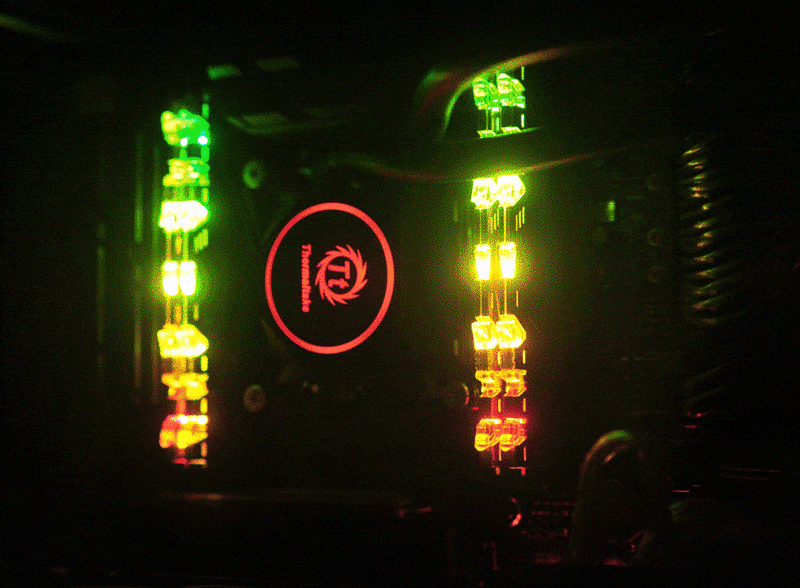

▼宇瞻黑豹玩家DDR4 RGB灯条的默认灯效是彩虹流光跑马灯式的，由于只支持Aura Sync，所以现在没发调节光效了。

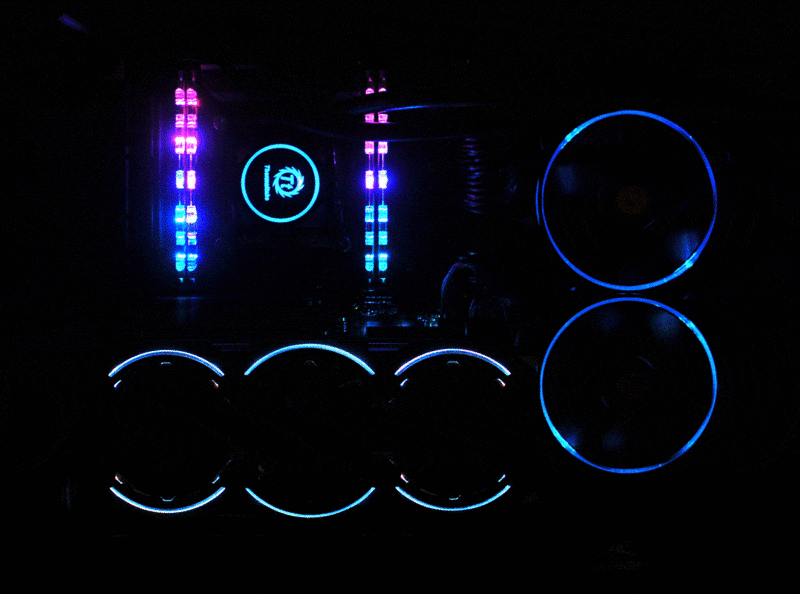

▼Riing风扇的灯效
