| 发表于 2019-12-02 12:02:21 楼主 | |
|
﹣幻影ゆ﹒ 把此贴设为精华，图文精美 不错
最近要装一台非游戏为主要应用的主机。首先被Portal（波特星）ITX机箱种了草，最近还有优惠，于是就没忍住入了手。而CPU是X3700，而受机箱所限，风冷上不了太高端，而一体水冷最多也只能放入120水冷。所以一狠心就决定上分体水冷。 其实小熊已经接近2年没有玩分体水冷了，这次上分体也主要是为性能考量（X3700还蛮热的），不是为炫技。后来发现貌似还没有国内玩家在这台机箱上装过分体水冷（网上发文）。国外有人装过，把硬盘架拆掉后可装入240mm冷排
分体水冷主机展示▼整个水冷安装过程还是蛮艰辛的，装着装着发现黑白配色以及机箱的外形，很有星战系列中帝国的味道，所以加入一些贴纸来增加这些元素。
▼
▼
▼开机，炫RGB
▼
▼
▼
▼
短视频，请欣赏 |
|
楼主热贴
个性签名：无
|
| 发表于 2019-12-02 12:13:24 1楼 | |
|
您的内容正在火速审核中，请稍等 |
|
| 发表于 2019-12-02 12:17:56 2楼 | |
|
期待编辑完成，前面看上去还不错。。。。 |
|
|
个性签名：我愿化着一颗流星,将生命变成辉煌.但这短暂的辉煌,胜过那漫长的黑暗.
|
| 发表于 2019-12-02 12:34:34 3楼 | |
| 帅的。。。 | |
| 发表于 2019-12-02 13:14:13 4楼 | |
分体水冷配件以及安装过程▼冷头水泵等等大多为Bykski的，接头弯头等等手里还有不少，但也入了些新货。因为选择了厚冷排，所以风扇选择了水冷神扇之一的温柔台风，也是手的存货。
▼CPU冷头型号为Bykski CPU-XPR-A-MC-V3，幻彩版支持5V 3pin的RGB，因为主板的妖气，AMD主板选择intel的冷头还是挺奇怪的。
▼冷头底部为纯铜镀镍并且进行抛光处理。
▼CPU冷头型号为Bykski CPU-XPR-A-MC-V3，幻彩版支持5V 3pin的RGB，因为主板的妖气，AMD主板选择intel的冷头还是挺奇怪的。
▼拆解显卡开始装显卡冷头。
▼GTX1660Ti霹雳版OC HA的GPU芯片编号为TU116-400-A1，显存采用6颗镁光颗粒。
▼核心供电为6相，1相采用上下两桥mosfet设计，搭配1颗封闭式电感，PWM控制芯片为UP9512R，在PCB背面；显存供电为2相，也可能并联为1相，PWM芯片为UP1666Q，在PCB正面。作为GTX1660TI这种定位的显卡来说还算不错的。
▼显卡冷头型号是Bykski N-ST2060HB-X，适用索泰家多款型号，包括RTX2060/2060S毁灭者和霹雳版，当然也包括我这款索泰GTX1660Ti霹雳版OC HA。全覆盖冷头，显存、mosfet的散热都有照顾到，底部同样进行了抛光打磨。
▼显卡冷头同样有5V幻彩版，内侧有灯条。
这种小机箱受限于体积，其实水泵水箱是很难选择的，最后找到这款Bykski B-TANK-DDC-MI箱体泵，确实很迷你，高度为102.60mm，宽度和长度为62mm，实测确实能装进机箱。 ▼有3个进水口，在选择进水方案时还是比较灵活的。
▼但出水口只有1个。
▼一体泵箱的性能参数：输出扬程4m，最大流量450L/H，水泵上标出的功耗为15w（售卖页面写TDP10W）。一般一体水冷水泵都是3w左右（大部分都不会标出流量和扬程参数），所以分体和一体水冷很大性能差别体现在水泵上。

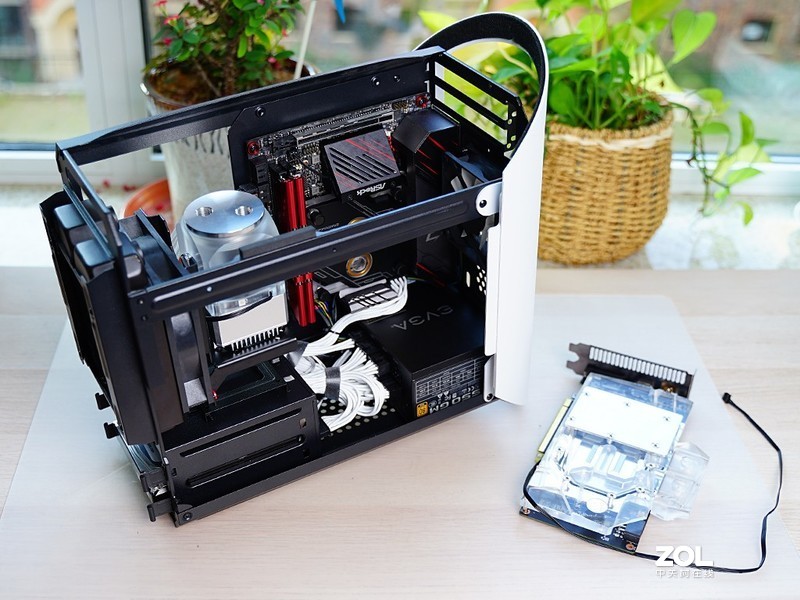

▼前面的风扇位安装一个120mm厚排，内部风扇向外吹风，一体泵箱通过支架安装在风扇上，后面的80mm风扇改为进风。
▼这么小的机箱要装进水冷配件，还要兼顾线材，都是难点。
▼120mm的冷排，厚度在40mm左右（薄排一般在25mm左右），再厚就阻碍主板24pin供电线的安装。例外要注意机箱预留是其实是风扇位（向前凸起的位置），宽度的余量并不很大，因为只能装入一个冷排，其实我购入了一块更好的双翅片紫铜厚排，无奈宽度超过，死活装不进去，只能用我手里的这块单翅片厚排。
▼购入的接头，包括14mm快拧、90度弯头、45度弯头、对丝、堵头、过滤器、水阀、三通等等。我动用了手里所有的弯头还不够，所有又购入了下图中的4个弯头。
▼快拧的型号是Bykski B-FTHTJ-L14，主打防脱，可以看到内部的密封结构不再是传统的几个胶圈，而变成一个大的蓝色胶套，商家宣传可以承受15kg的拉力，自己试了下确实非常牢固。但是产品没有提供备用的胶套，所有小熊有点担心长时间使用材质是否会有老化。
▼其实也就弯了5根亚克力管，另外两个是用了Ba家的亚克力双内牙延长转接座，两边都有内螺纹，这种小机箱用起来还很方便，不过装好后一个裂开漏水，更换就花了很多时间，建议大家还是慎重使用，我也计划以后换成伸缩接头或者直接弯管。
▼水管安装好了，水路为：一体泵箱-显卡冷头-CPU冷头—一体泵箱。过滤器其实安装在泵箱的进出口会比较好，空间所限没办法了，买了也不能不用吧。 CPU和GPU冷头串联到一起的问题就GPU的热量会传到CPU上。不过日常使用到也没问题，玩游戏的话，CPU负载也不会太高；工作时显卡负载不会太高，也就没多少热量传到CPU那里去。
▼另外一个问题就是显卡挡住了一体泵箱的加水入口，导致只能从显卡冷头那里加水了，后期的问题就是不好排泡。如果是ITX显卡，就能把一体泵箱的加水入口露出，维护也更加方便。 ▼把机箱内侧上部的一个支架插下来，要不阻碍推入。
|
|
| 发表于 2019-12-02 13:16:58 5楼 | |
RGB光效▼尽管有很多不完美和遗憾，但好歹是完整了，外观还不错，工作也正常，先来看看光效吧。
▼
▼
▼单色效果
▼
▼
|
|
| 发表于 2019-12-02 13:22:29 6楼 | |
|
您的内容正在火速审核中，请稍等 |
|
| 发表于 2019-12-02 13:25:40 7楼 | |
分体水冷的温度表现大家应该非常关心这套水冷系统下的温度表现，先看显卡的情况。 ▼Furmark烤机10分钟，温度为51℃，此时平台输入功耗为210w左右。
▼上面的烤机温度其实没有实际应用的温度高。因为烤机时CPU的负载很低，而实际游戏时CPU的负载还是高一些：3Dmark测试时，显卡的最高频率可以到达1920Mhz，测试完毕后最高温度到了52℃。实际游戏中最高频率一般在1905MHz，刚开始温度为49℃左右。经过长时间的游戏测试后，温度会升高到55℃左右，频率也会降低到1890MHz左右。整个平台的功耗大概在230w左右。 ▼单烤12分钟（想烤10分钟的，溜号了）FPU的CPU温度到了81℃，由于没关节能也没超频，频率最后降到了3.9GHz左右。毕竟是只有单120冷排的系统，这个成绩我还是比较欣慰的。显卡温度也稍有提高，到了43℃（待机为30+℃）。测试平台输入功耗为160w左右，即使算上电源转换效率，主板以及显卡的功耗，CPU的功耗也不会只有65w。
|
|
| 发表于 2019-12-02 13:26:55 8楼 | |
|
您的内容正在火速审核中，请稍等 |
|
| 发表于 2019-12-02 13:27:48 9楼 | |
|
您的内容正在火速审核中，请稍等 |
|
| 发表于 2019-12-02 18:08:58 10楼 | |
| 喜欢帝国。 | |
| 发表于 2019-12-02 22:54:30 11楼 | |
|
古墓丽影11为啥这么低比2700x+2060低就算了，怎么比2700+580-2048p还低 |
|
| 发表于 2019-12-03 10:04:48 12楼 | |
|
qq_59l1555rpr7r 发表于 2019-12-02 22:54:30 古墓丽影11为啥这么低比2700x+2060低就算了，怎么比2700+580-2048p还低 |
|
| 发表于 2019-12-03 12:54:11 13楼 | |
|
|
|
|
个性签名：我愿化着一颗流星,将生命变成辉煌.但这短暂的辉煌,胜过那漫长的黑暗.
|
