ATX3.0电源带来哪些变化？备战40系！全汉Hydro G Pro1000电源开箱

前言：

intel ATX2.0电源标准从2003发布最初版本到现在ATX2.53标准，基本都围绕着CPU功耗和主板挤牙膏式的更新，一直没有什么重大的革新，一台好电源当传家宝用个10年多年带过多代平台也是常见的事情。随着近年来显卡和CPU功耗持续飙升，显卡峰值功耗造成电源重启的问题引起各方关注，玩家们功耗焦虑也越来越严重，为了应对几倍于显卡TGP的峰值功耗，玩家不得不选择更大瓦数电源以保障平台稳定性。不过也有部分玩家对此事存在质疑，英伟达推荐电源瓦数也不需要大瓦数电源，认为是电源行业在散播功耗焦虑，炒作卖大瓦数电源，这种电源和显卡互相甩锅的乱象持续了两年，随着今年3月intel公布ATX3.0标准，这个事情算是得到证实，并给出新的标准和对策。下面我介绍下ATX3.0主要带来哪些变化以及开箱国内上市的第一台ATX3.0电源。

12VHPWR 高功率PCIE辅助供电接口

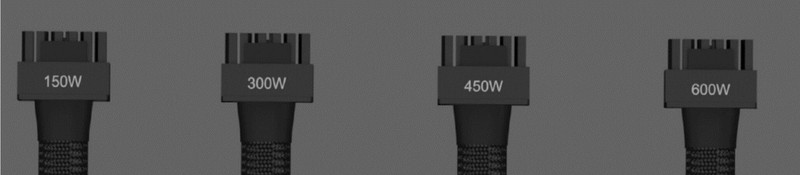

最明显变化，ATX3.0电源带来新的12VHPWR PCIe辅助供电接口也称为PCIE5.0或者16Pin接口，由PCI SIG协会PCIE CEM 5.0规范推出新一代高功率PCIE辅助供电接口，分别有150W/300W/450W/600W四个版本，单个接口就可以提供最高600W功率，对比8pin 150W规范值，一个16pin抵得上几个8pin输出，不过12VHPWR新接口并不是取代之前的8pin和6pin，目前还是共存状态，毕竟目前只有NVIDIA新显卡在使用12VHPWR接口，AMD和intel新显卡还将使用主流的8pin和6pin供电

为什么一个接口就可以跑到600W？

12VHPWR接口定义（600W）

9.2A端子 16AWG线径

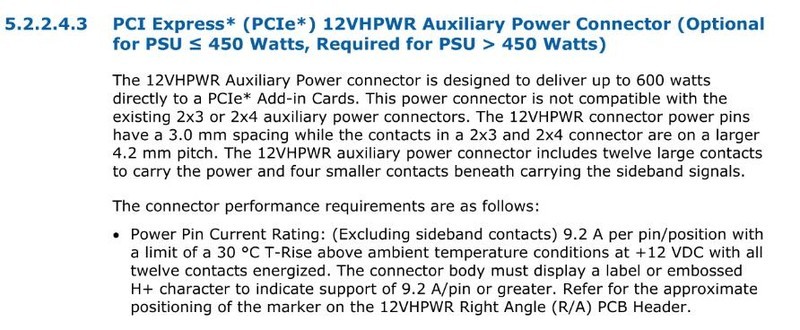

PCIE CEM 5.0规范要求12VHPWR接口最低要使用9.2A端子，线材要求16AWG线径，新接口的用料规格要求提升一大截，12VHPWR 16pin接口其中有6pin是12V，9.2×12×6换算下来承载功率也不止600W，ATX3.0标准还指出，＜450W电源12VHPWR接口可以选配，高于450W必须要配。

电源峰值功率=2×额定功率

ATX3.0峰值输出要求

ATX3.0标准对电源性能最大的变化就是峰值输出要求，＞450W的ATX3.0电源在100μs可提供200%额定功率，1ms提供180%额定功率，100ms提供120%额定功率，意味着1000W电源在100μs要求能提供2000W输出，≤450W的电源峰值输出要求更低些，而且可以不配12VHPWR接口

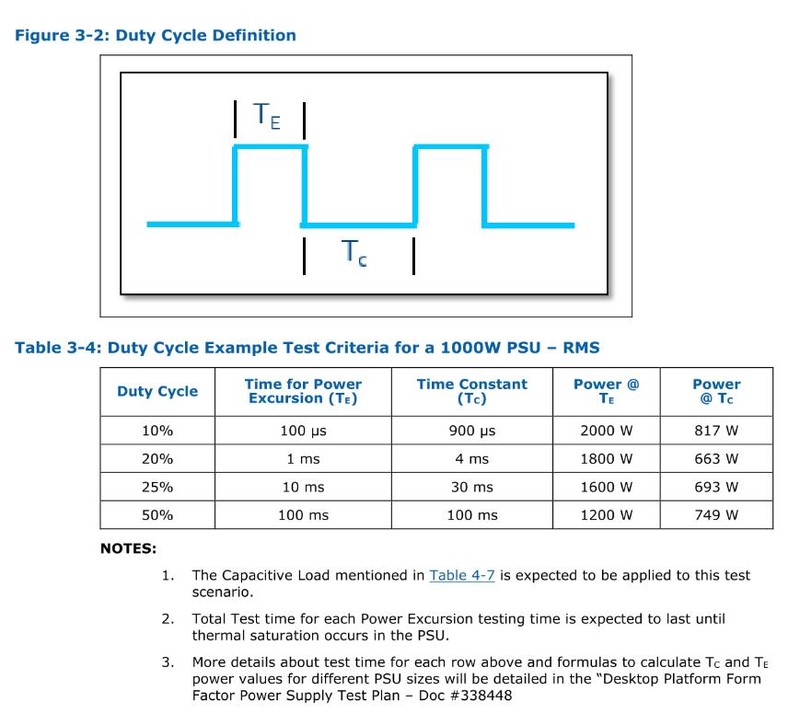

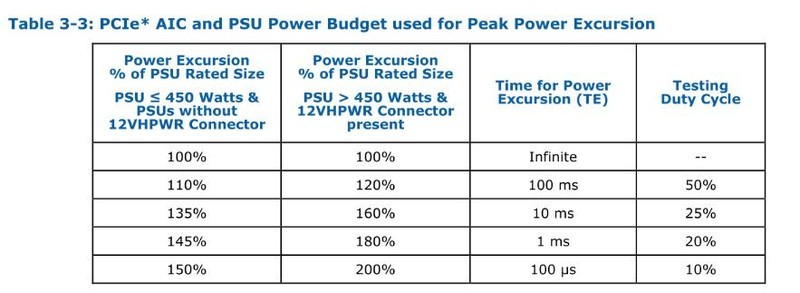

ATX3.0峰值输出占空比测试要求

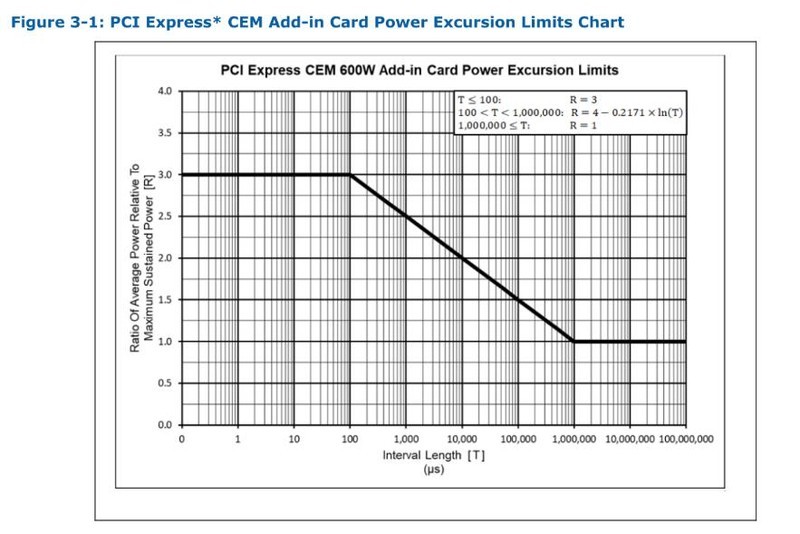

显卡峰值功耗=TDP×3

ATX3.0标准里也指出PCIE CEM 5.0规范允许PCIe设备在100μs峰值功耗可以达到TDP的三倍，意味着600W显卡，100μs瞬时峰值功耗允许达到1800W

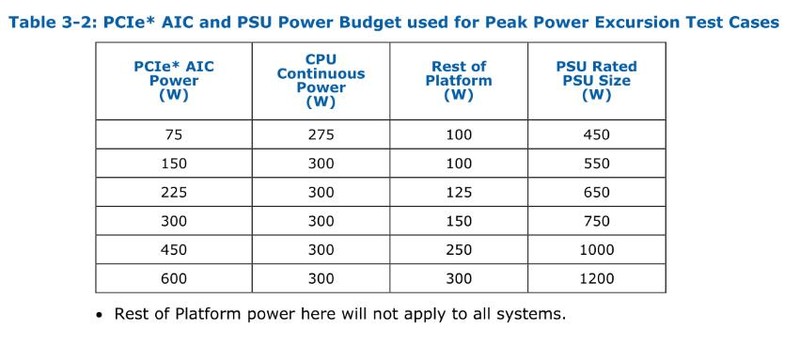

在满足三倍TPD瞬时峰值功耗下，规范里给出合理的ATX3.0电源瓦数推荐，比如600W显卡+300W处理器+300W其它设备就需要1200W ATX3.0电源

电压偏移要求放宽

对比ATX2.0规范电压要求12V输出范围不能超过±5%，ATX3.0最低放宽到-7%，其它电压包括纹波要求没变

全汉Hydro G Pro1000

前面聊了那么多有关ATX3.0内容，也知道新标准有哪些变化。不过目前上市ATX3.0电源寥寥无几，本次开箱的全汉Hydro G Pro1000是国内最早买到的ATX3.0电源，全汉作为台系电源大厂是最早发布ATX3.0电源的品牌之一，也是目前已上市的ATX3.0电源中唯一原厂品牌，9月20日晚40系显卡发布当天正式开售就购入，原价1259元首发活动价999元晒单还能返还50元E卡，到手价比ATX2.0版本还便宜，性价比可以说非常高

开箱：

包装明显可见PCIe 5.0和ATX3.0标准，提供200%峰值输出与12VHPWR接口

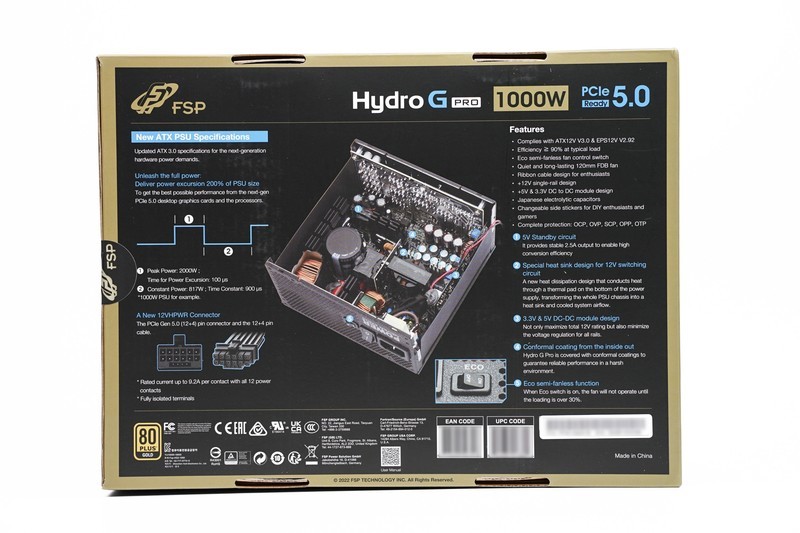

包装背面更详细的说明200%峰值输出与12VHPWR接口，并提供占空比测试数据，完全符合intel ATX3.0标准，不弄虚作假

电源规格、温控转速曲线（30%负载以下风扇停转）、转换效率说明（金牌认证）

塑料袋包装电源，这价位完全可以用建议上无纺布，更环保/狗头

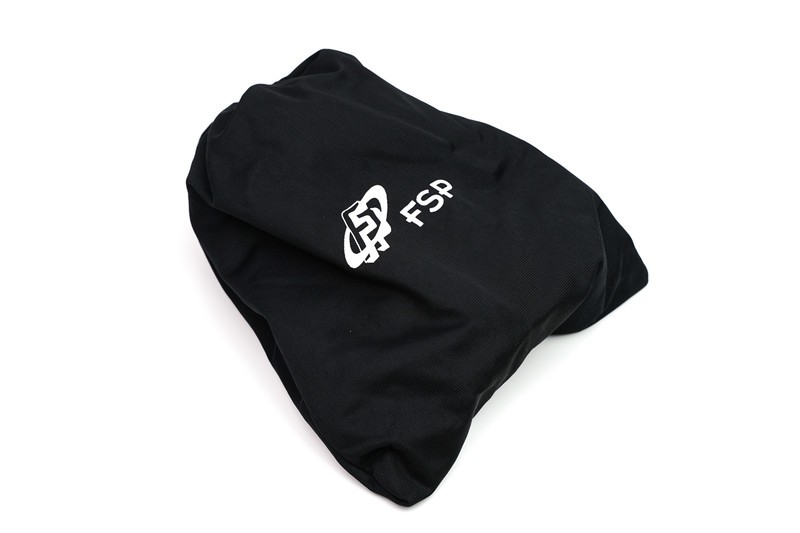

线材到是用绒布包装，好评

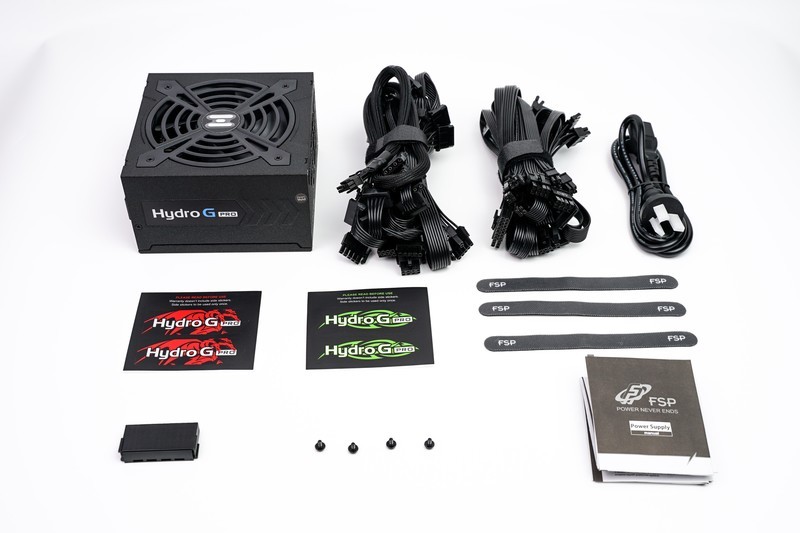

全家福：电源本体、模组线、AC电源线、贴纸、魔术扎带、电源检测器、螺丝、说明书。可惜没送塑料扎带

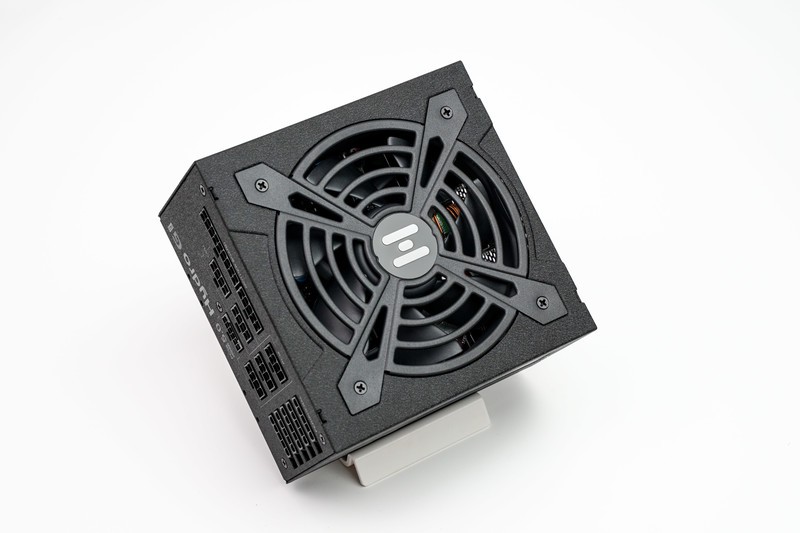

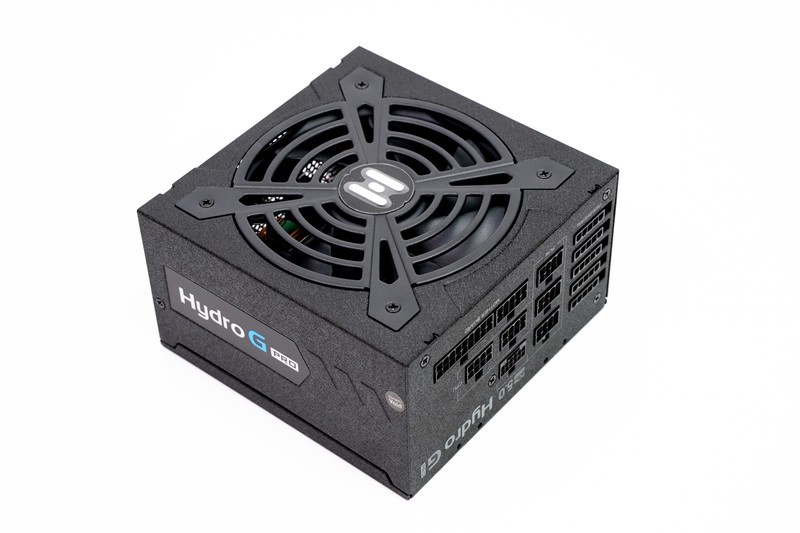

先看下本体，还是沿用ATX2.0版Hydro G Pro的外观设计，尺寸15×15×8.6cm，算是短款型ATX机箱，机箱兼容性比较好，表面火山岩质感烤漆，我个人还是比较喜欢这种漆面工艺，最早在EVGA电源上见过，不易留下划痕。

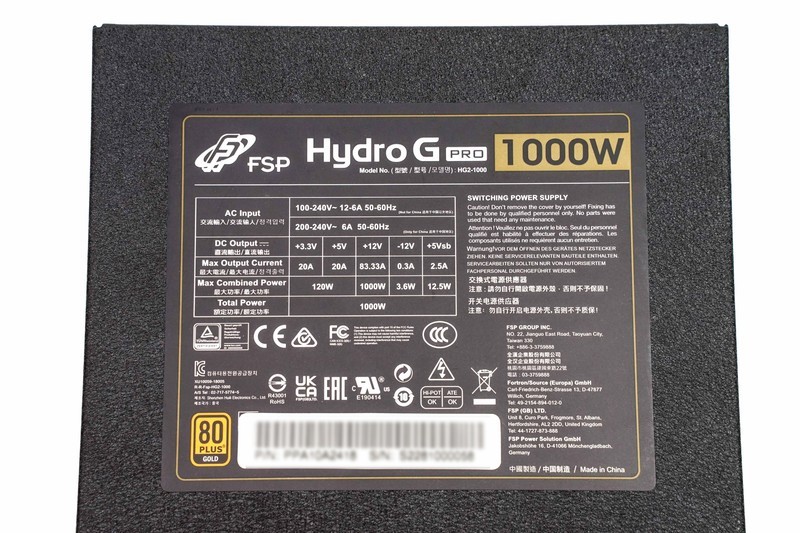

80PLUS金牌，单路12V输出设计，12V输出最高为83.33A=1000W，5V、3.3V输出20A，两路联合输出最高为120W，+5V待机输出2.5A=12.5W

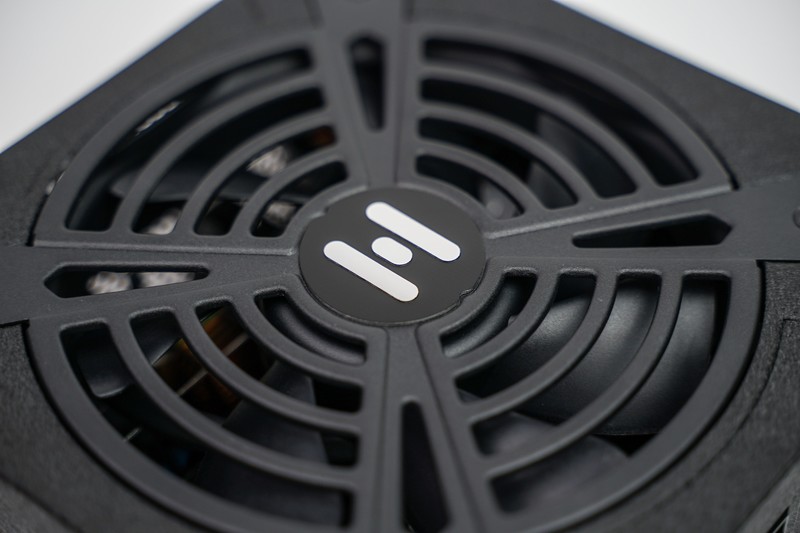

使用12cm FDB动态液压轴承静音风扇

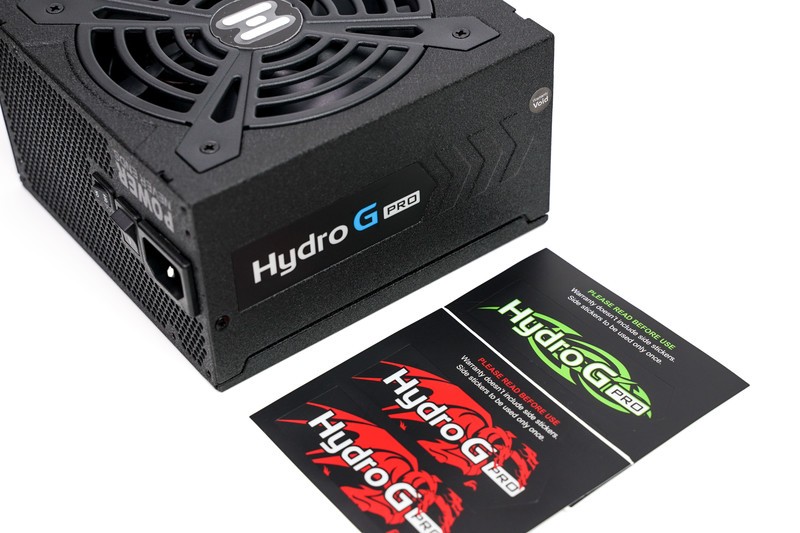

送的几张贴纸可用于更改电源外观，也可以自行DIY专属logo

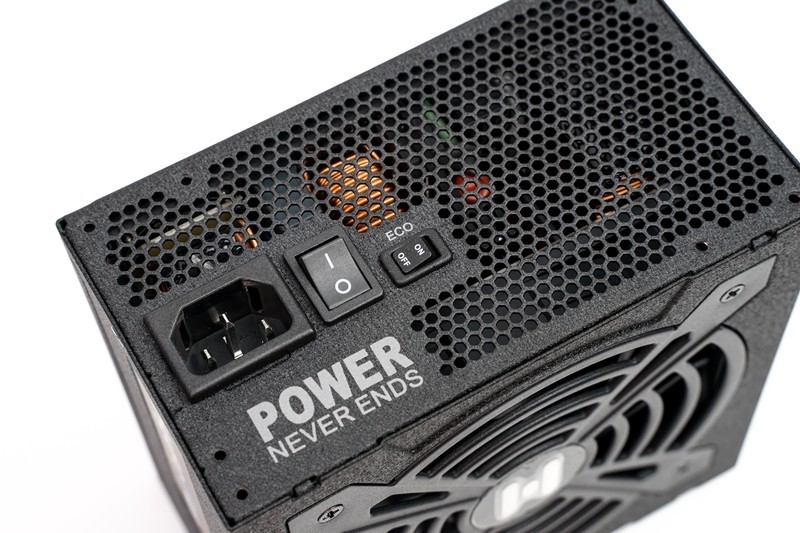

支持ECO温控模式，30%负载以下风扇停转，最高转速不超过1500转，噪音可保持在30dBA，兼顾散热与静音

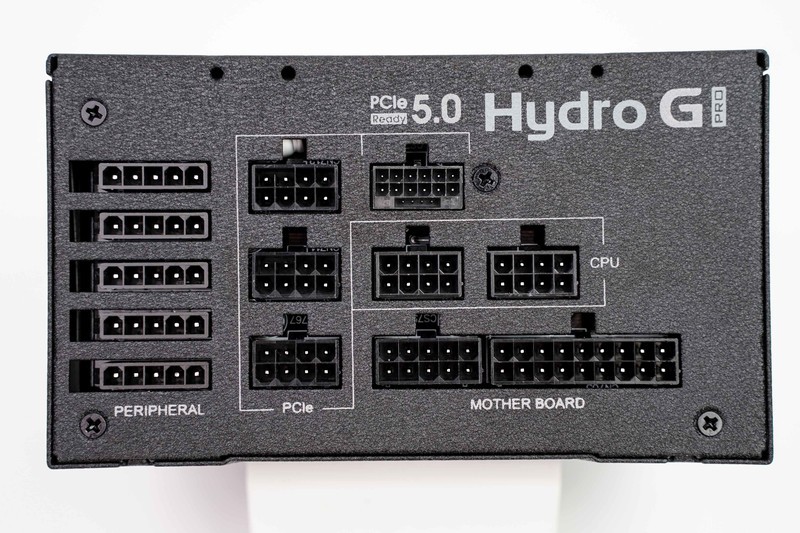

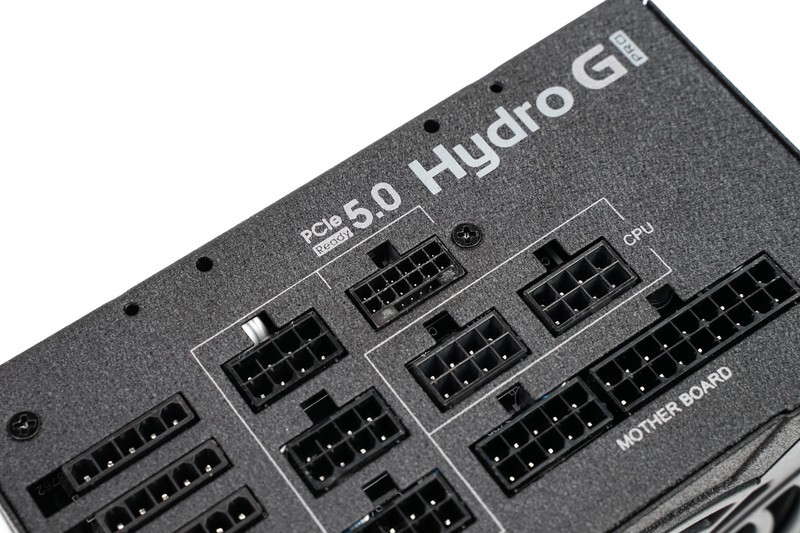

模组接口数量非常多，提供8pin PCIe/CPU接口*5、12VHPWR接口*1、SATA周边设备接口*5，至少扩展性是不用担心的

12VHPWR接口有个好处，两头都可以插，而且线序行业统一了，意味着其它品牌16Pin模组线也可以用

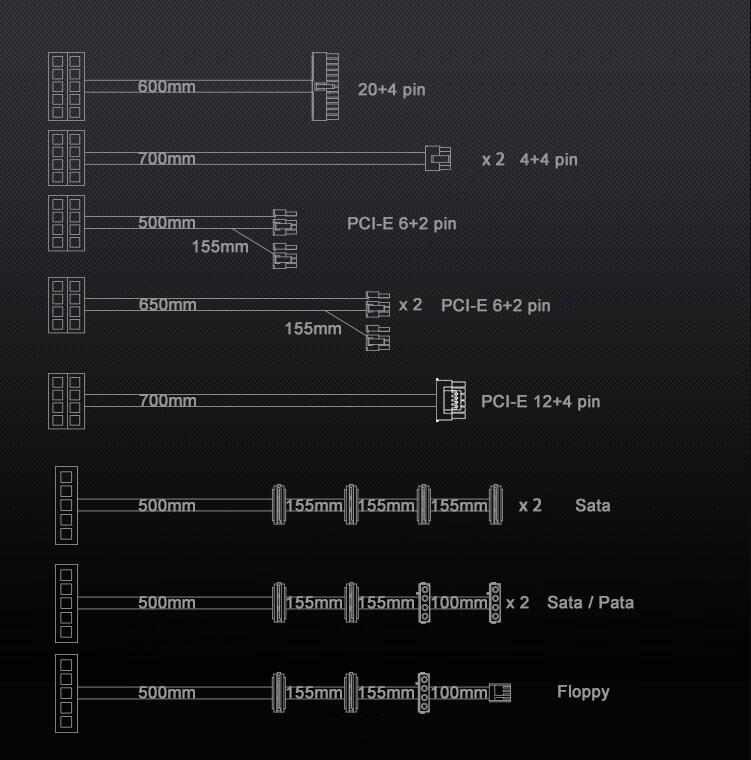

线材长度与数量

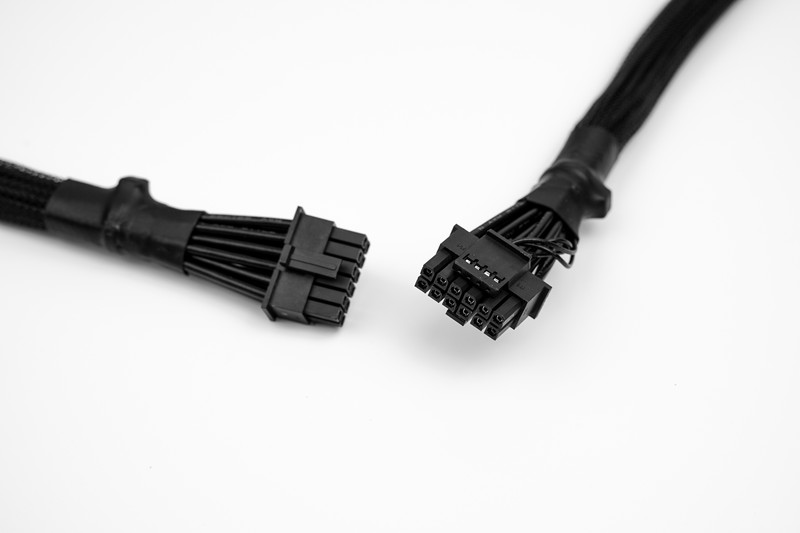

12VHPWR 16pin接口，16AWG线径，蛇皮包网，线材比较硬比较难弯曲走线，接口没有600W丝印，不过根据接口定义看来是支持600W的

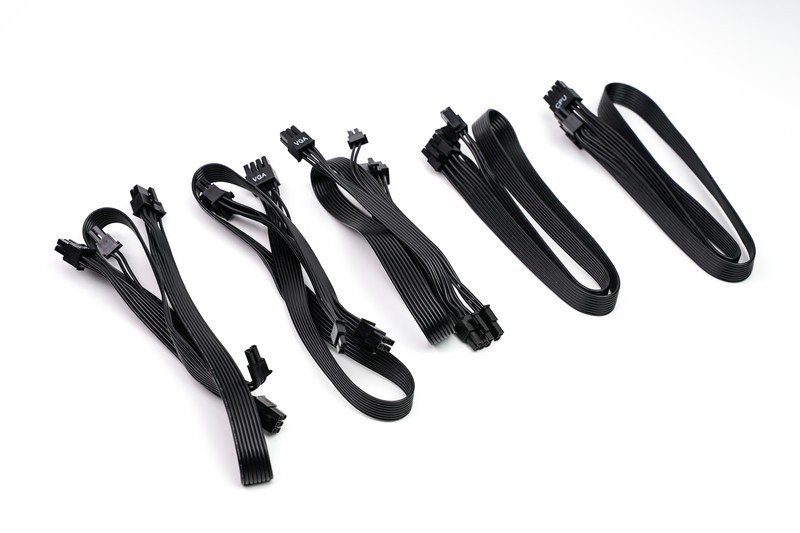

其它主要线材，提供3条一拖二PCIe 8pin模组线和两条8pin CPU模组线，不过线材还是比较软的，方便走线

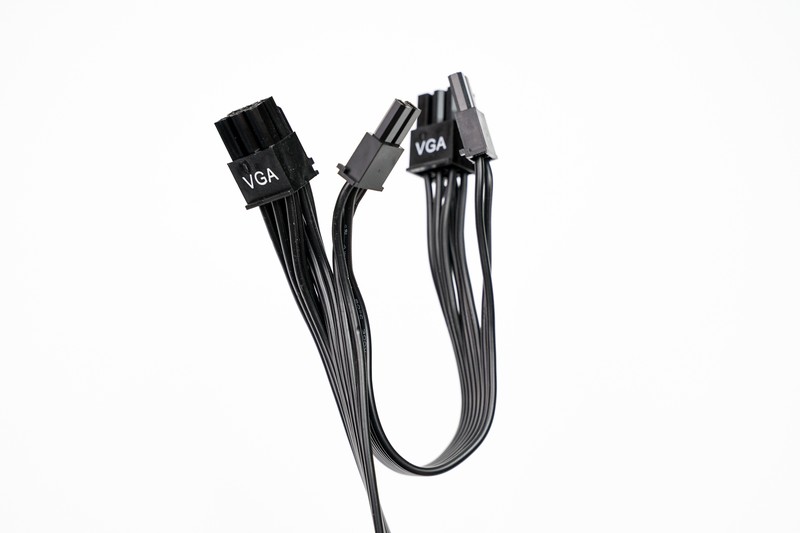

显卡8pin还是一分二，大功耗电源真没必要配一分二了，而且这款电源除了12VHPWR，其它线材都是18AWG，用一拖二带高功耗显卡烧接口的风险更高，其实全汉说明书也说明强烈不推荐用一分二，但原装线材还是一分二就不太理解，这种历史遗留设计还是早退出舞台比较好

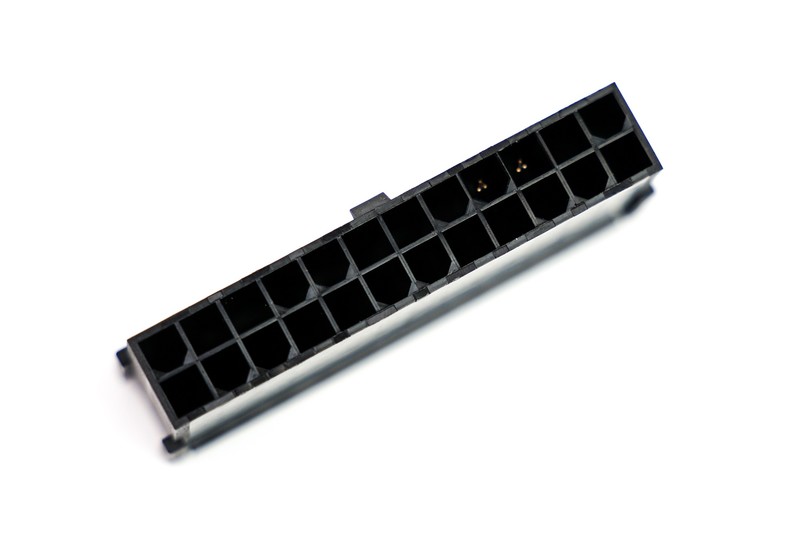

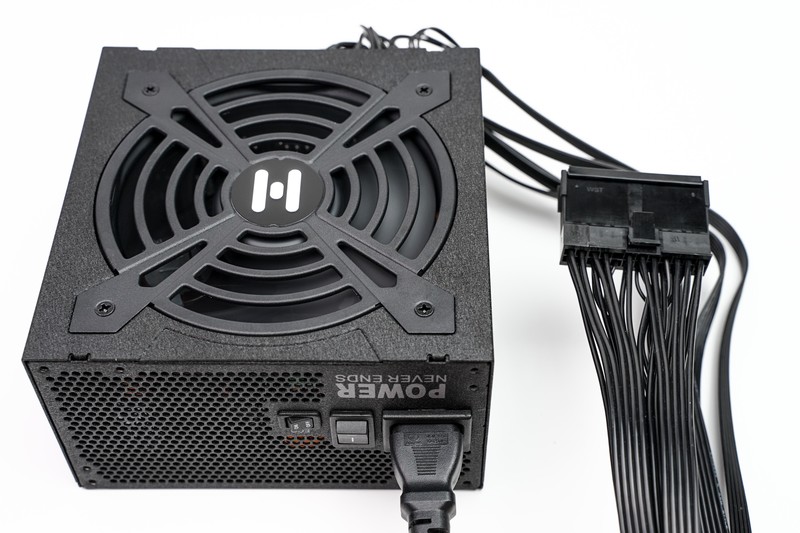

电源检测器从海韵开始，现在越来越多品牌开始标配了，全汉也不例外，检测器原理就是短接主板24Pin PS/ON和地线定义去启动电源，用于电源不装机的情况下判定工作能否正常。

不过针对带低负载停转的电源，检测需要把温控模式关闭，如果不关，默认停转会造成误判

文章最后聊，ATX3.0如此高标准的要求，非常考验电源厂的研发设计能力，对测试设备要求也非常高，目前也只有几家电源大厂有推出ATX3.0方案，所以目前ATX3.0标准可以说是高品质电源认证，更不用担心电源缩水的问题。如果是新的DIY用户未来准备上40系显卡，买新不买旧原则推荐买ATX3.0电源，还可以向下兼容。

不用ATX3.0电源是不是就不能用40系显卡了吗？老电源怎么办？

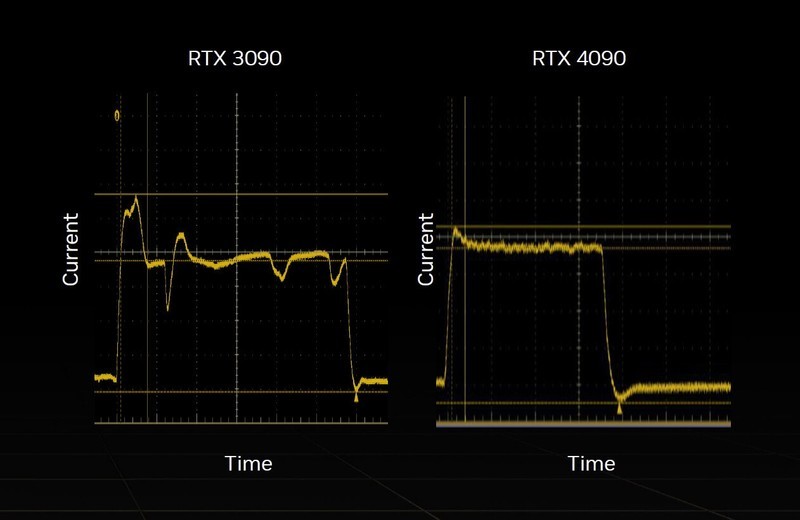

、根据目前消息，NVIDIA从根源上解决了峰值功耗问题，40系显卡优化了VRM电路有效降低峰值功耗，峰值功耗比3090更低，NVIDIA官方Q&A明确表明，目前ATX2.0电源只需要通过8Pin转接线就可以支持40系显卡，公版4090EF瓦数最低要求850W，非公版则是1000W以上，所以只要老电源瓦数够大就可以支持新显卡，如果低于850W建议还是购入ATX3.0电源
