探索背插2.0：i5-13490F+B760 BTF海景房无线装机之旅

一、前言

随着DIY的不断发展，如今装机除了性能要足够强之外，外观的美观度同样也是不可或缺的一部分。为了追求视觉上的效果，玩家们会严格挑选自己的硬件，而厂商们也在不断研发相应的产品，比如华硕就有推出自己的BTF背插方案。和传统的装机接线方式不同，BTF背插方案会把主板的接口放置在背面，而显卡则是把供电线材变成了和PCIe接口一样的金手指和插槽。与之对应的，BTF背插方案也是需要机箱来提供支持，所以想要体验背插系统的话，装机的时候还是得花点心思来挑选搭配才行。最近，刚好装了一套背插的海景房主机，今天就给大家来分享一下。

二、装机效果展示

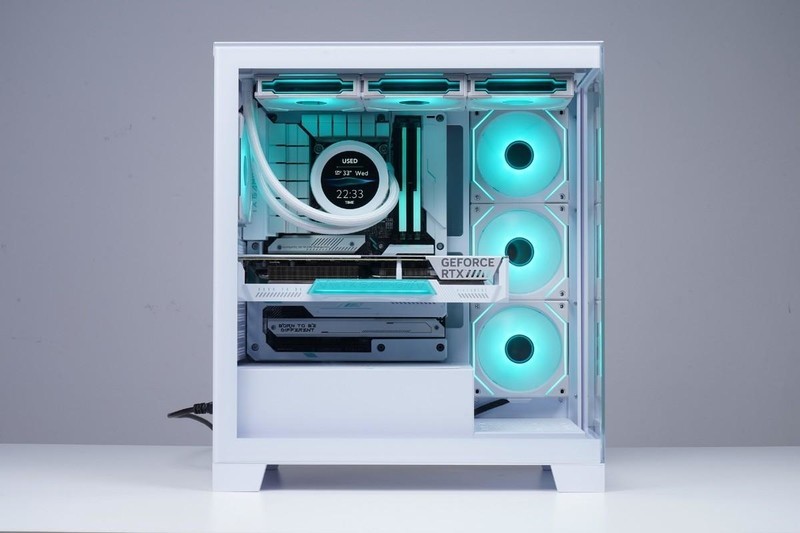

首先是这次装机的配置清单以及装好的整体效果。

CPU：酷睿i5-13490F

内存：阿斯加特DDR5 6800MHz 16GB*2 RGB灯条-吹雪联名款

主板：华硕TX GAMING B760-BTF WIFI 天选背插主板

显卡：华硕TX GAMING RTX4070-O12G BTF

固态：XPG 翼龙S50 Pro 1TB

机箱：先马 元境界

电源：先马 黑洞750W ATX3.0白色

散热器：先马XW360-Plus

三、平台硬件一览

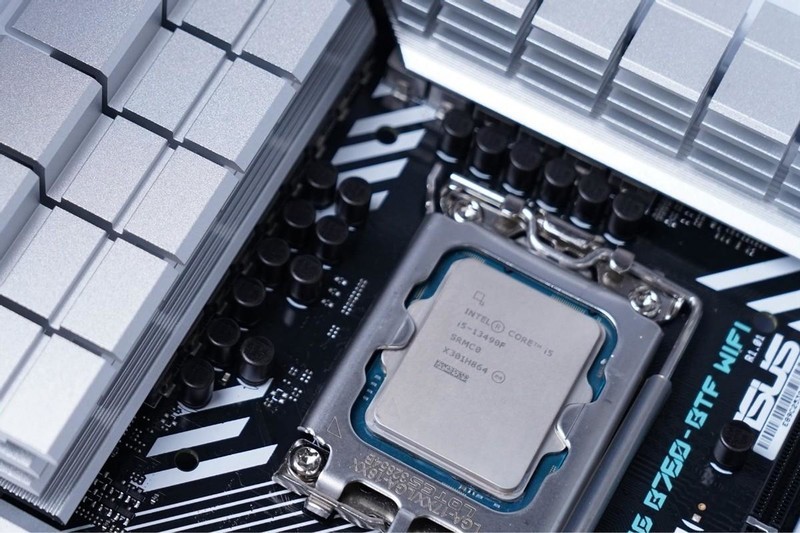

首先是CPU的部分，我们选择了英特尔的酷睿i5-13490F处理器，这款处理器是特供的版本，它有6个P核+4个E核的10核16线程规格，睿频可达4.8GHz，L3缓存增加到了24MB，整体规格较13400F更好，游戏表现也要更加出色。

主板方面，我们选择了华硕TX GAMING B760-BTF WIFI 天选背插主板，这款主板有专门的GC-HPWR供电接口，它可以同时兼容传统以及背插两种显卡。

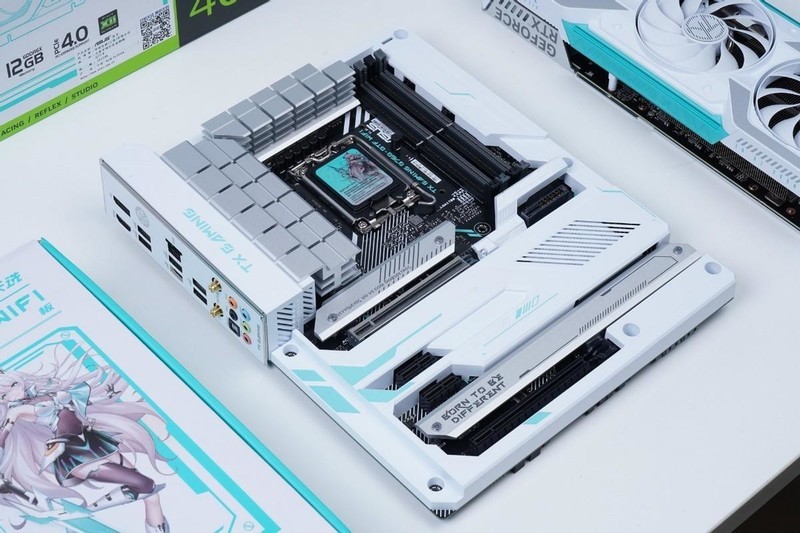

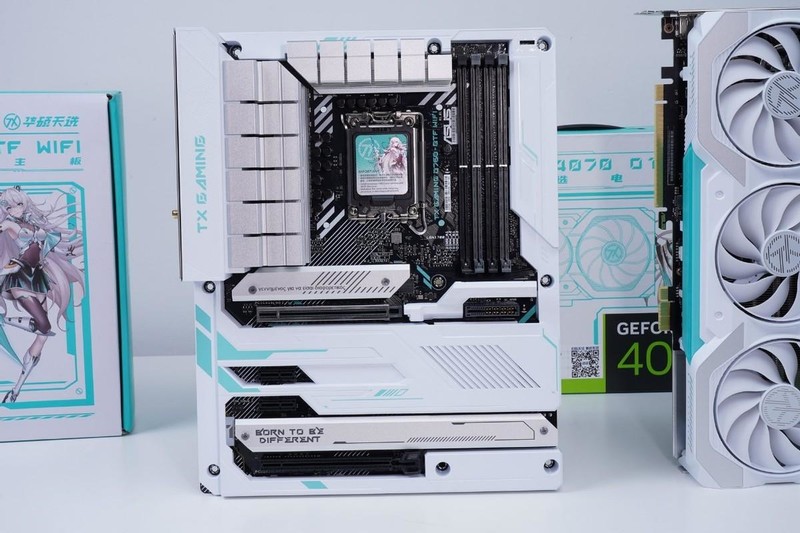

从主板的整体外观来看，华硕TX GAMING B760-BTF WIFI 天选背插主板是标准的ATX大板规格，它使用了天选系列经典的白色+青色搭配，而供电和M.2的散热片部分则是银色，三者搭配起来是科技感十足。

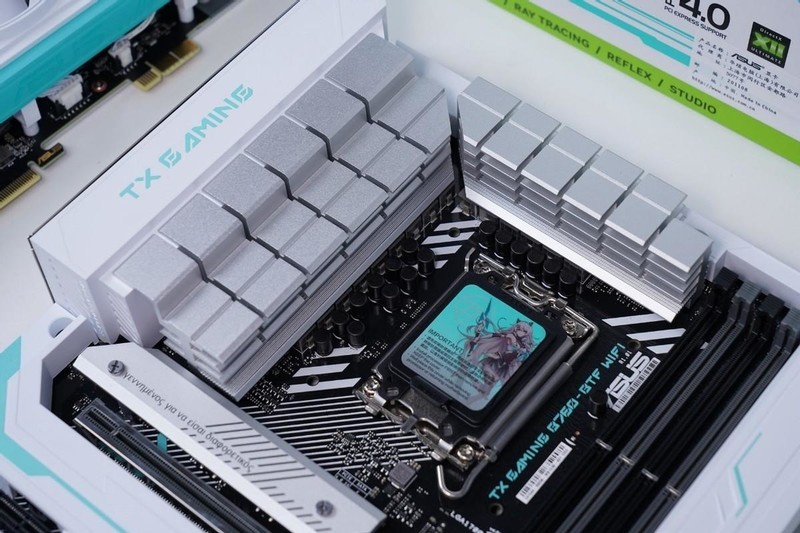

CPU供电方面，华硕TX GAMING B760-BTF WIFI 天选给到了12+1相的Dr.MOS供电以及8+4pin的ProCool实心针供电插座，其中供电上面覆盖了大尺寸的银色散热片，用来带酷睿i5-13490F是绰绰有余。

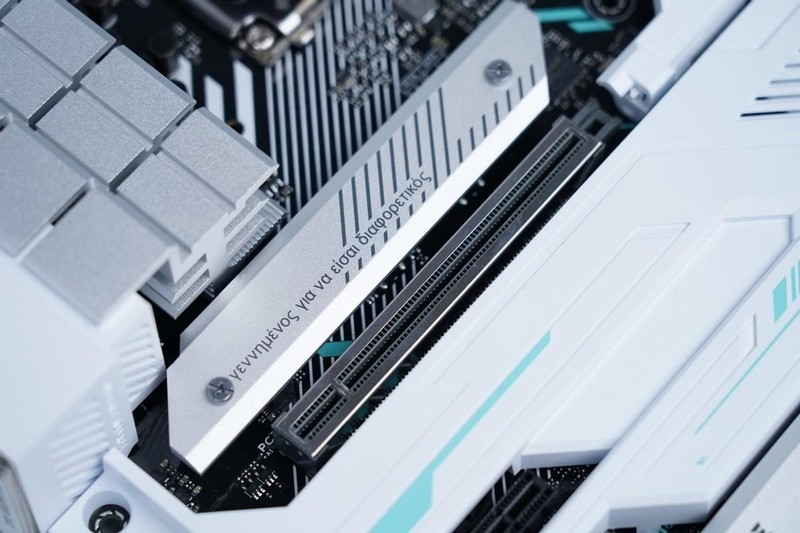

然后是显卡和固态接口方面，华硕TX GAMING B760-BTF WIFI 天选提供了一条PCIe 5.0的显卡槽和三个PCIe 4.0 x4的M.2接口。而在PCIe插槽和M.2接口之间，我们可以看到有大面积的装甲进行装饰。

华硕TX GAMING B760-BTF WIFI 天选的第一条M.2接口是CPU直出，它附带有独立的散热片设计，并支持2242/2260/2280长度的固态安装。

在显卡PCIe槽的右侧，我们可以看到专门针对BTF背插系统的GC-HPWR供电接口，这个接口和12VHPWR接口一样都是最大支持600W的功率，而且它是和PCIe槽对齐的，显卡插入的时候会连同PCIe槽一起插入，免去了外接电源线的负担。

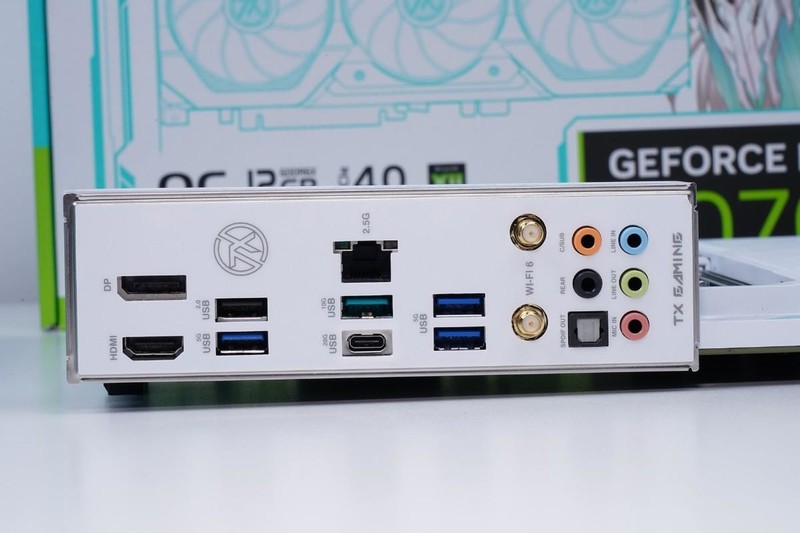

在主板的I/O接口方面，华硕TX GAMING B760-BTF WIFI 天选提供有一个DP、一个HDMI、一个USB 2.0、三个USB 3.2 Gen1、一个USB 3.2 Gen2、一个USB 3.2 Gen 2x2 Type-C、2.5G有线网卡、Wi-Fi 6无线网卡SMA接口、5个3.5mm音频口以及一个S/PDIF光纤输出口，整体配置还是很豪华的。

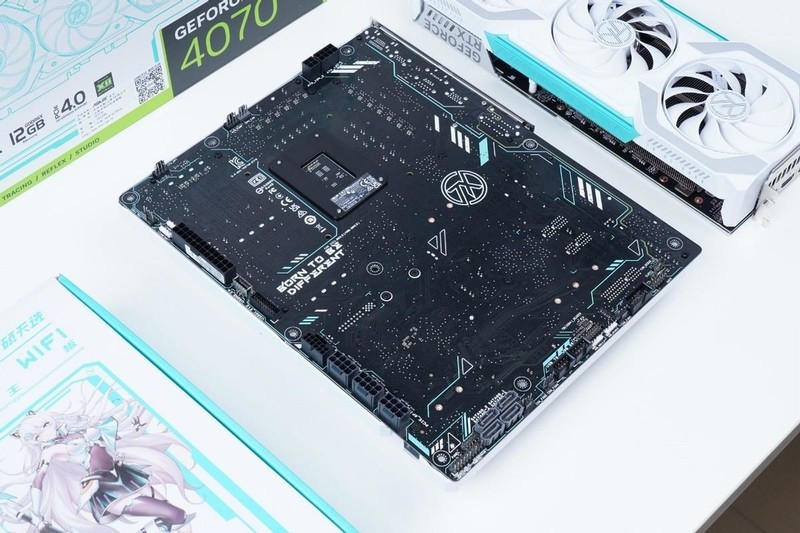

正如，背插设计把主板的24pin、CPU 8pin、SATA以及音频、USB等各种I/O的接线座全部移到了背面这里，这样主板正面就看不到任何的线材连接，看起来就像是没有线一样。

内存方面，我们拿来了阿斯加特的DDR5 6800MHz 16GB*2 RGB灯条-吹雪联名款进行搭配，它的外观保持了白色与青色的搭配，马甲表面还有RO姬的形象，并支持ARGB光效。除此之外，这套内存还使用了海力士的A-die颗粒，散热马甲与金手指也是加厚的1.8mm以及30μm设计，无论是稳定性还是超频能力都足够可靠。

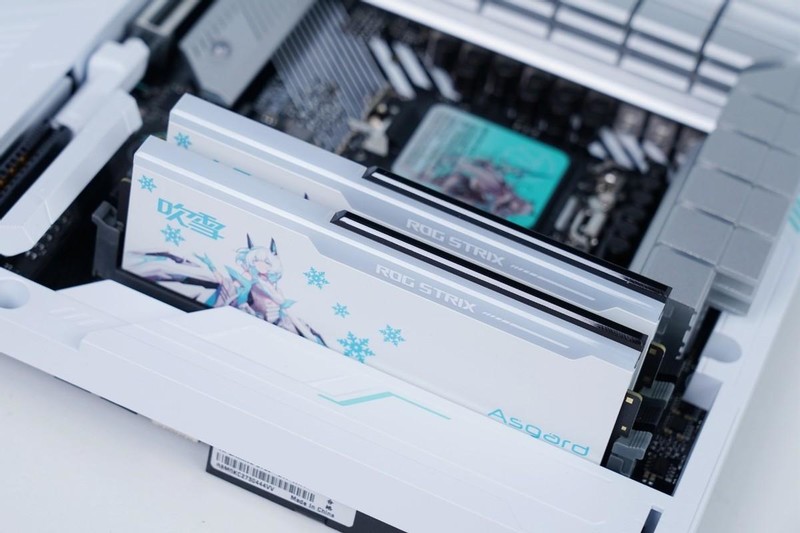

内存装上以后，配色和主板非常搭，一体感很强。

显卡方面，这里使用的是华硕TX GAMING RTX4070-O12G BTF，它和主板一样保持着天选系列标志性的白色+青色搭配，散热方面是大尺寸的热管散热以及三把轴流风扇，性能方面有Ada Lovelace架构的AD104核心以及12GB GDDR6X显存加持，游戏表现可以轻松实现百帧2K高画质的效果。

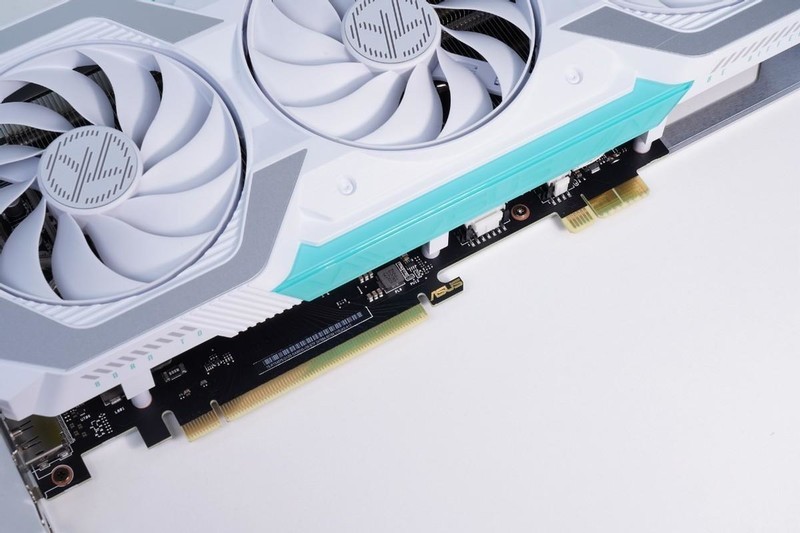

作为一款背插式设计的显卡，华硕TX GAMING RTX4070-O12G BTF抛弃了传统8pin或者12VHPWR接口，取而代之的是与主板对应的GC-HPWR供电接口。

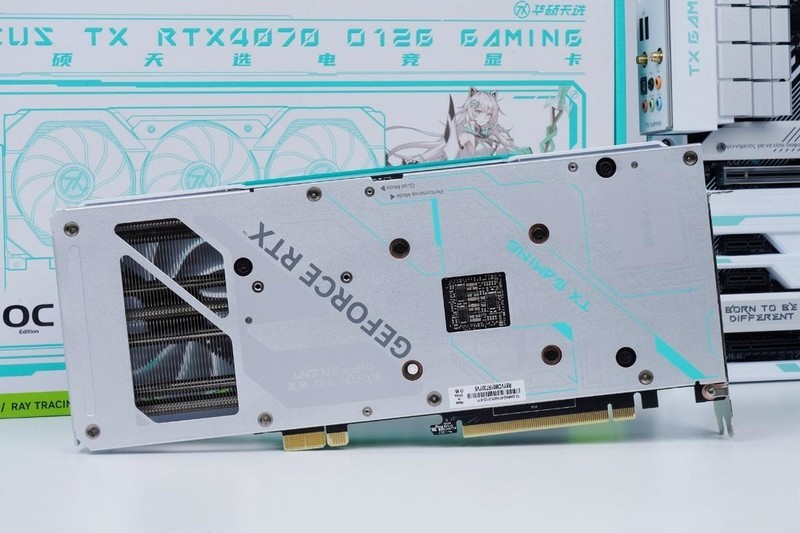

在显卡的背面处，我们可以看到带青色条纹点缀的白色背板，同时尾部处有镂空的散热设计。

显卡插上以后，显卡的侧面终于不会再被电源线挡住了，整个外观可以完整地展示。

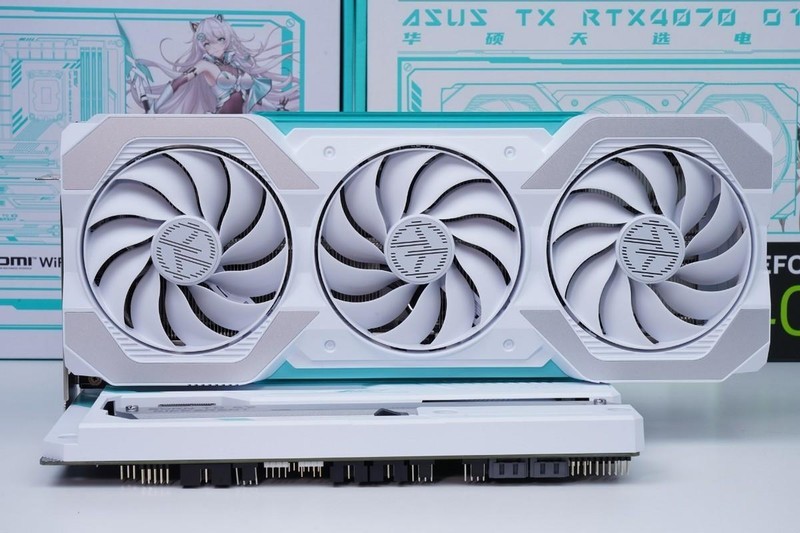

从风扇这一面看的话，显卡的整体配色与主板保持高度一致，看起来也是一体感很强。

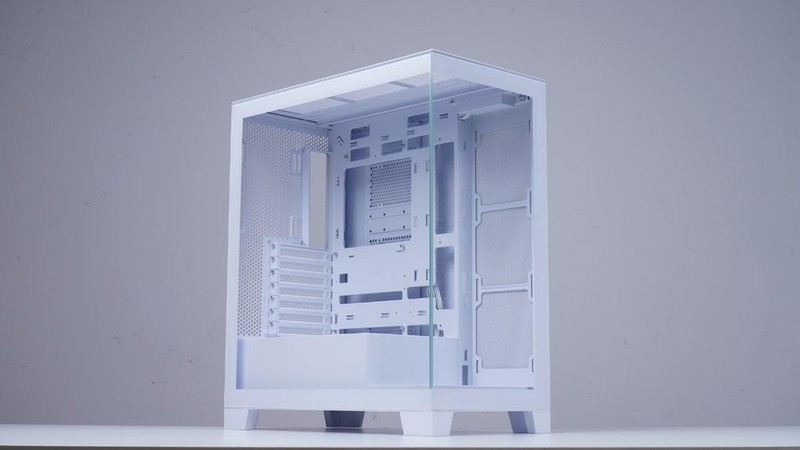

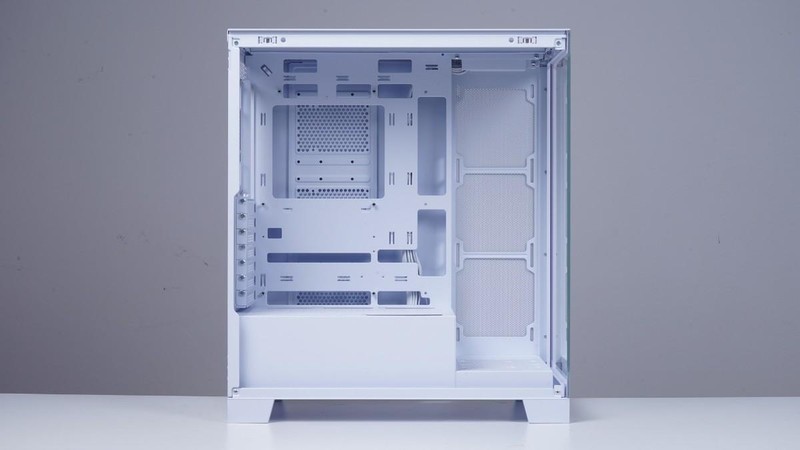

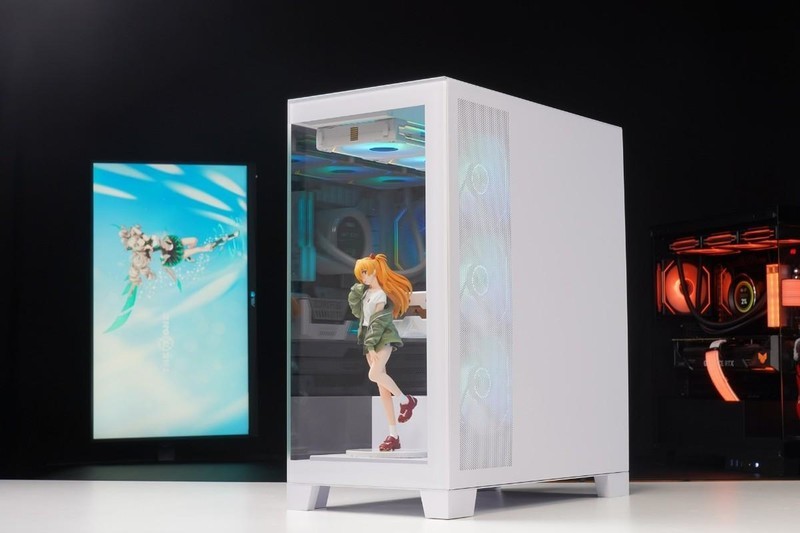

机箱方面，我们选择了先马刚推出不久的元境界机箱，这款箱子是标准的ATX规格，外形方面同样是无立柱270°的海景房设计。

在机箱的兼容性方面，先马元境界可以支持ATX/M-ATX/ITX的主板，并兼容背插设计，显卡方面可以支持最大410mm长，电源方面是250mm的限长，各种中高端配置都可以轻松安装。而在散热方面，先马元境界可以支持180mm的风冷以及顶置和侧置的360水冷，风扇位一共是10个，散热方面完全不成问题。

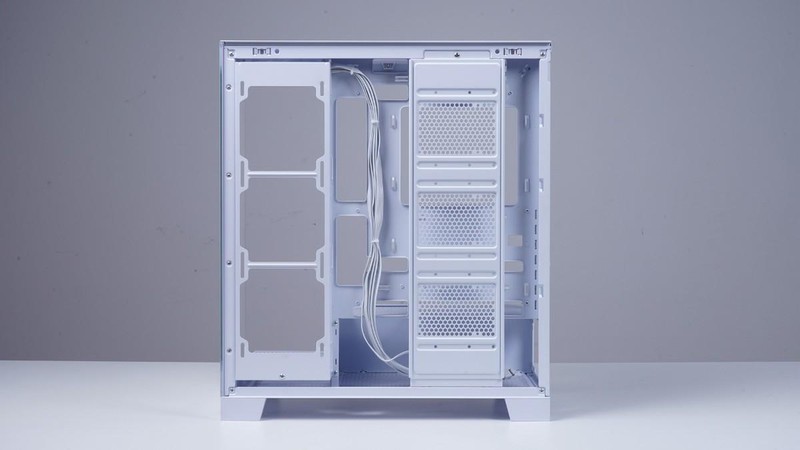

打开机箱另外一面侧板可以看到，先马元境界提供了三个12cm的风扇位以及四个SSD/HDD的硬盘位，同时机箱的I/O线材均使用了纯白的设计。

把主板安装上以后，可以看到机箱的开孔与主板的接口一一对应，接线的时候就和平时走背线基本一样。

需要注意的一点是，主板背后硬盘架的第一个盘位是与背插主板冲突的，安装的时候要避免装错位，如果是常规主板则可照常安装。

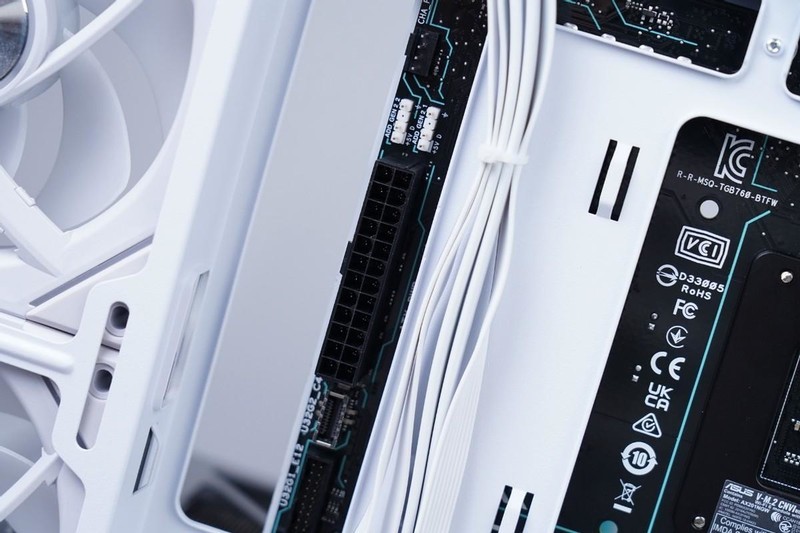

主板的24pin接口盘编是两排5V 3针的RGB接口、前置的USB 3.2 Gen 2 Type-C接口以及前置的19针USB 3.2 Gen 1接口。

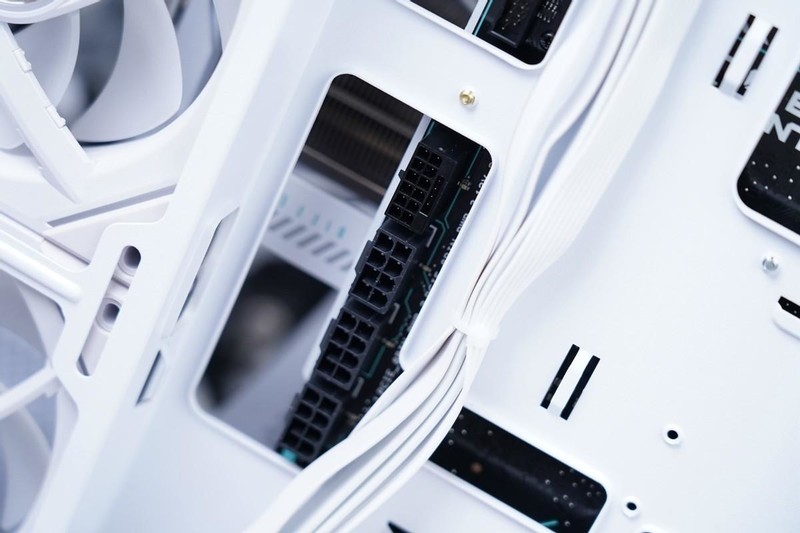

在24pin的下方，我们可以看到三个显卡8pin的接口，这个接口就是常规显卡上的接口，我们只要把电源上提供的8pin接口连接上即可给背插显卡供电。

先马元境界的I/O接口放置在了顶部的右侧处，旁边是一个3*12cm/2*14cm的风扇位。

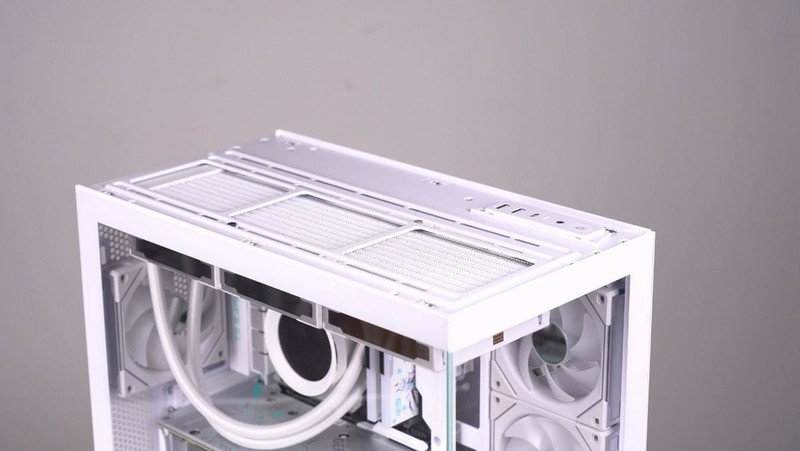

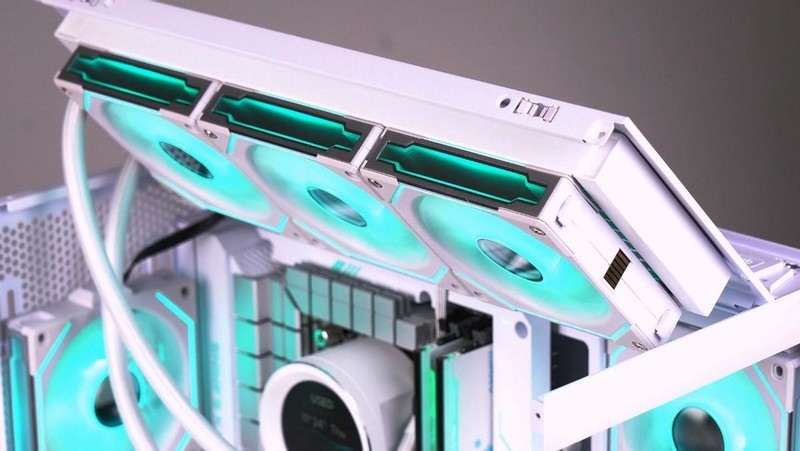

得益于独立的顶部水冷架设计，我们在装机的时候可以先把冷排装上再把水冷放到机箱内进行冷头的安装。

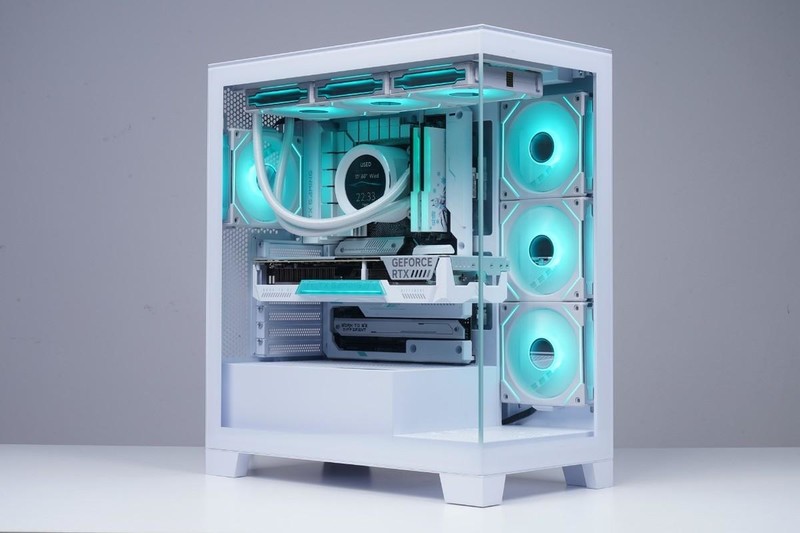

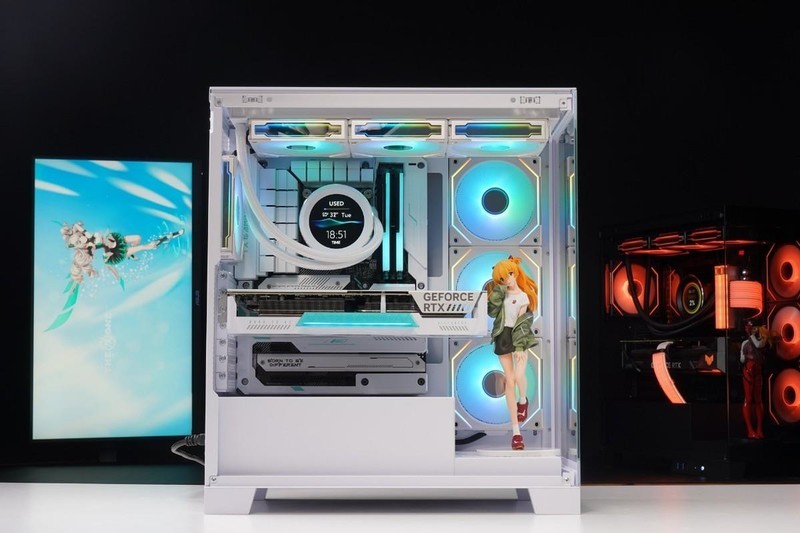

安装好以后，整机亮起同步灯光，效果十分酷炫。

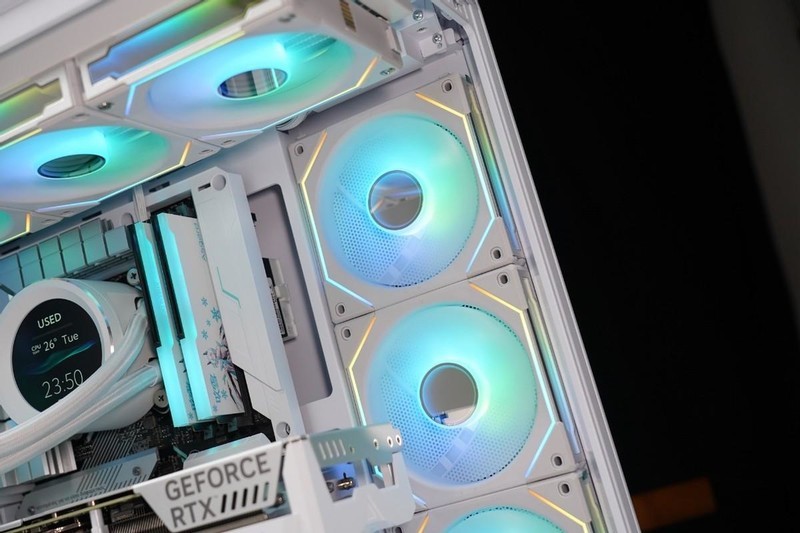

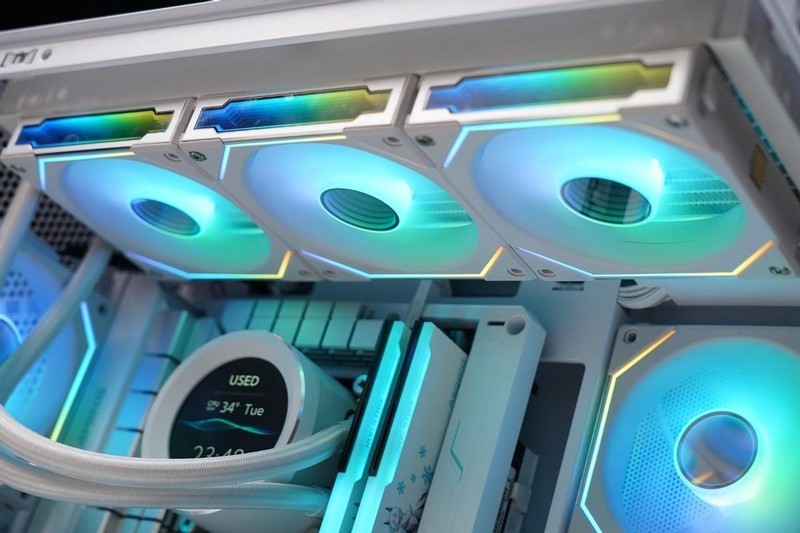

考虑到散热问题，我们这里给机箱的壁挂以及后置也上了联力的三代积木风扇。

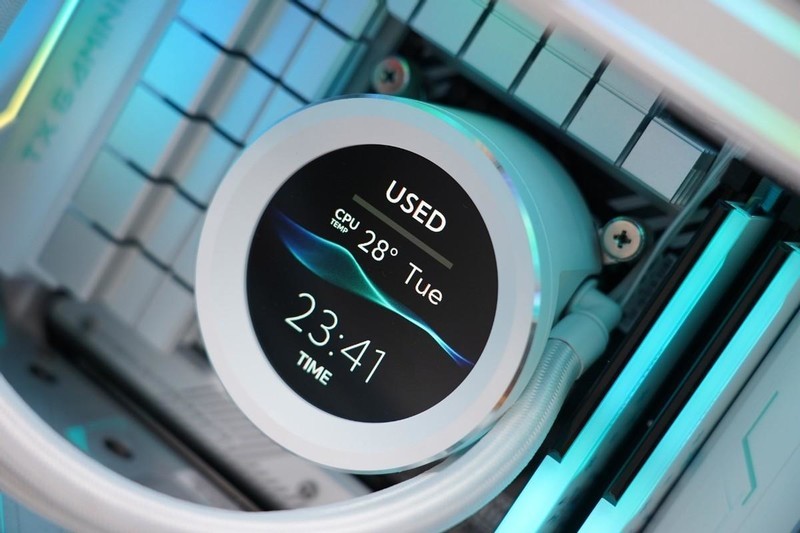

从实际的装机效果来看，先马XW360 Plus的这个2.8寸的屏幕确实是相当的醒目，平时使用的时候可以轻松观察到CPU的温度以及占用率。当然，想要显示其它内容也是完全没问题的。

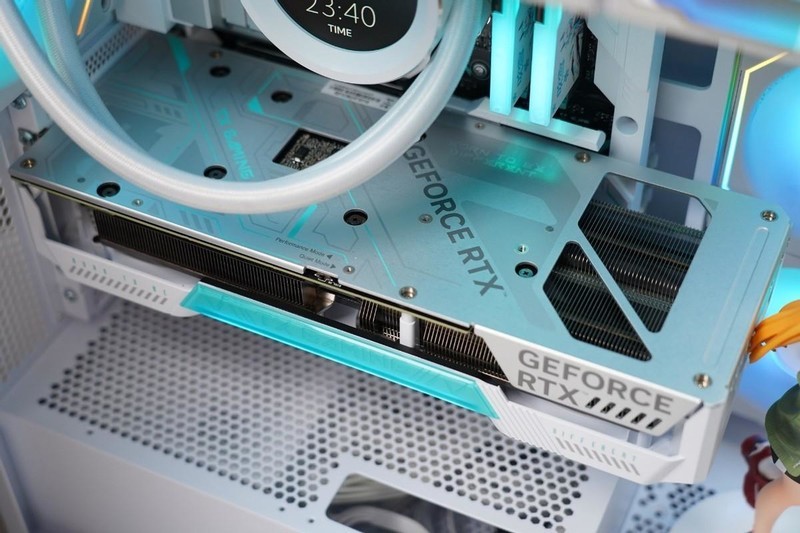

没有了电源线以后，显卡的外观可以更加完整地展示了。

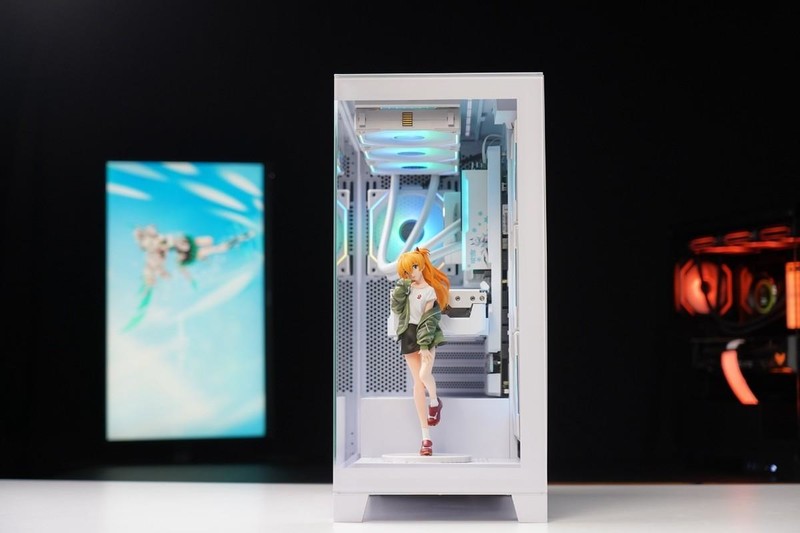

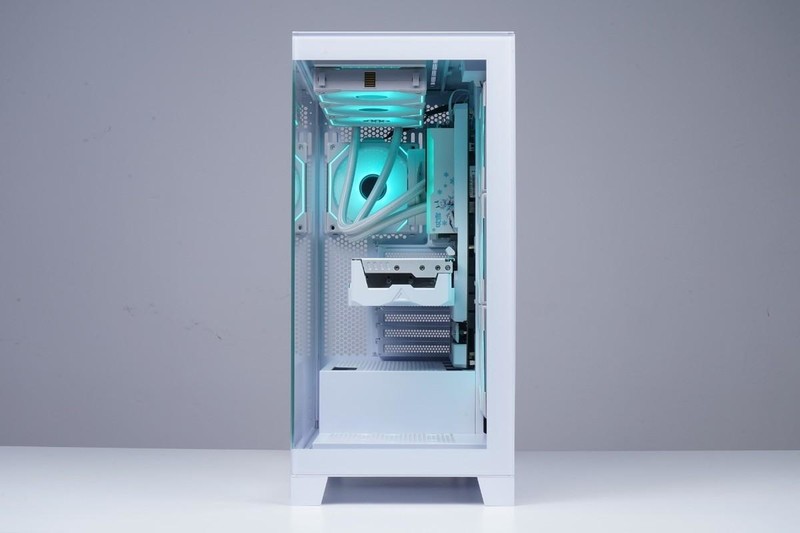

再次多角度展示。

四、性能测试

机器装好以后，接下来就是性能测试的部分，首先是鲁大师的信息检测一览，各项参数显示一切正常。

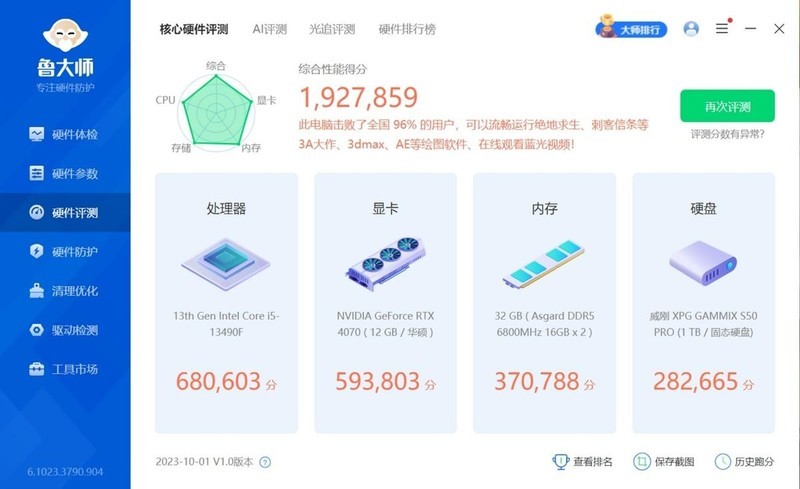

在鲁大师跑分当中，整机的综合性能得分是1927859分，接近200W大分。

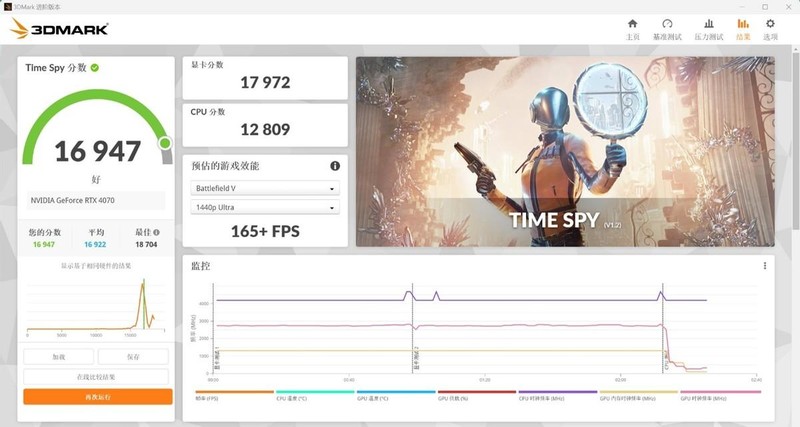

然后是3DMark的TimeSpy测试项目，得分为16947。

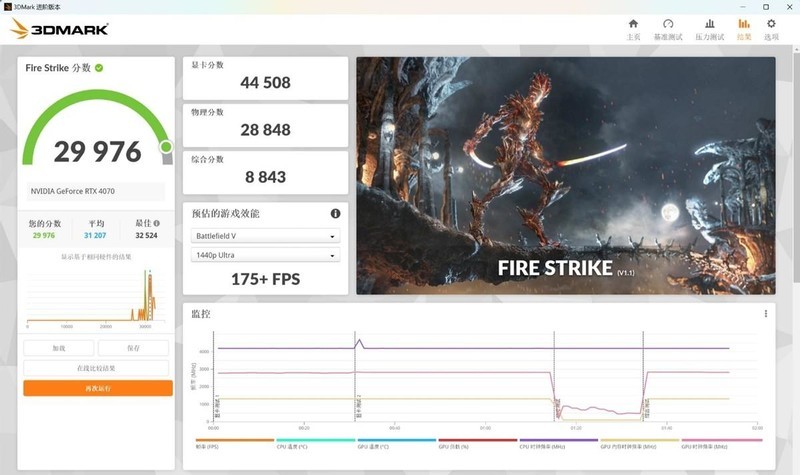

3DMark Fire Striek测试项目，得分299746。

五、总结

不得不说，在背插设计的加持下，这套海景房配置看起来确实是相当整洁漂亮，尤其是使用了GC-HPWR供电接口的显卡，它的侧面抛弃了传统外接供电接口，整机正面再也没有一排排的线遮挡视线了，板卡硬件可以更好地通过海景房无立柱的优势进行展示。而在性能方面，酷睿i5-13490F搭配RTX4070的组合可以在2K分辨率下以高画质的设定玩转各类3A大作以及网游，游戏体验也是相当的不错。近期想要装机的朋友，不知道你们又是否会考虑入手一套这样的海景房主机呢？
