MT7981B 5G 路由器PCBA：搭载AX3000M WIFI6，支持POE输出网口：型号HC-G60 PCBA
1、产品介绍
深圳市华创翼联电子推出MT7981B 5G路由器PCBA：集成AX WIFI6芯片和POE芯片与网口和SIM卡，打造高效和稳定的网络连接之外，并增加了多种应用的场景。型号命名：HC-G60
2、应用领域
MT7981B 5G路由器PCBA主板普遍应用与智慧机器人、办公组网、安防监控、自动驾驶、工业自动化4.0、连锁门店等等领域，为企业用户带来了高效稳定网络之外，还能解决真正的高速移动网络的供应，它不仅能帮助企业提升工作效率，而且还能极大的降低生产成本，实现真正意义上的降本增效，还能面对复杂的应用场景实现免布线痛点。
3、硬件特点：
处理器 | MT7981B ARM Cotext-A53双核CPU，1.3GHZ主频 |
WIFI芯片 | MT7976CN IEEE 802.11n/g/b/a/ac/ax,最高速率3000Mbps |
内存 | DDR3 512MB |
闪存 | 可改制NOR FLASH |
SPI NAND Flash 128MB（默认）最大支持512MB |
EMMC 8GB(可选) |
移动网络制式 | 5G：NR NSA/SA 4G:LTE-TDD/FDD |
5G/4G模组支持 | 移远：RM520N、RM500Q、RM500U、EM120K、EM06、EC25、EC20、EC200A 广和通：FM350、FM160、L860、L850、NL678 |
4G/5G接口 | 1个M2和1个minipcie接口 |
SIM卡接口 | 标准大卡接口2个 |
WIFI协议标准 | IEEE 802.11n/g/b/a/ac/ax |
RJ45口 | 1个console口（调试串口TTL） 1个WAN口，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab 4个LAN/WAN口，000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab（可选POE版本） |
电源接口 | DC5.5*2.1MM接口和2pin3.81凤凰端子 |
按键 | 复位按键 1个 |
RGB 三色灯 | 1.开机过程亮红灯，开机完成熄灭红灯亮绿灯
2.设备通网正常，绿灯蓝色灯同时亮（青色） |
4、WIFI无线参数介绍
无线WIFI基本功能
基本功能 | 1、无线WIFI关闭/开启 2、中继2.4G和5.8G 3、无线安全加密 |
2.4G WIFI：
兼容IEEE 802.11 b/g/n/ac/ax ；支持20MHz, 40MHz,调制方式1024-QAM / OFDMA,采用2T2R MU-MIMO 天线技术，最高连接速率高达574Mbps。
| 说明 | 最大值 | 额定值 | 最小值 | 单位 |
工作频率 | 2.4G | 2484 |
| 2412 | MHz |
接收灵敏度 | 802.11B 11Mbps | -86 | -87 | -88 | dBm |
802.11G 54 Mbps | -71 | -73 | -75 | dBm |
802.11N HT20@ MCS7 | -68 | -70 | -72 | dBm |
802.11N HT40@ MCS7 | -66 | -68 | -70 | dBm |
802.11AC VHT20@ MCS8 | -64 | -66 | -68 | dBm |
802.11AC VHT40@ MCS9 | -62 | -64 | -66 | dBm |
802.11AX HE20@MCS11 | -60 | -62 | -64 | dBm |
802.11AX HE40@MCS11 | -58 | -60 | -62 | dBm |
发射功率 | 802.11B 11Mbps | 22 | 21 | 20 | dBm |
802.11G 54 Mbps | 20 | 19 | 18 | dBm |
802.11N HT20@ MCS7 | 19 | 18 | 17 | dBm |
802.11N HT40@ MCS7 | 19 | 18 | 17 | dBm |
802.11AC VHT20@ MCS8 | 18 | 17 | 16 | dBm |
802.11AC VHT40@ MCS9 | 18 | 17 | 16 | dBm |
802.11AX HE20@MCS11 | 17 | 16 | 15 | dBm |
802.11AX HE40@MCS11 | 17 | 16 | 15 | dBm |
5.8G WIFI：
兼容IEEE 802.11 a/ac/ax，持20MHz, 40MHz, 80MHz,160MHz 调制方式1024-QAM / OFDMA,采用2T3R MU-MIMO 天线技术，最高连接速率高达2400Mbps。
| 说明 | 最大值 | 额定值 | 最小值 | 单位 |
工作频率 | 5.8G | 5825 |
| 5180 | MHz |
接收灵敏度 | 802.11G 54 Mbps | -70 | -72 | -74 | dBm |
802.11N HT20@ MCS7 | -68 | -70 | -72 | dBm |
802.11N HT40@ MCS7 | -66 | -68 | -70 | dBm |
802.11AC VHT20@ MCS8 | -64 | -66 | -68 | dBm |
802.11AC VHT40@ MCS9 | -62 | -64 | -66 | dBm |
802.11AC VHT80@ MCS9 | -60 | -62 | -64 | dBm |
802.11AX HE20@MCS 11 | -58 | -60 | -62 | dBm |
802.11AX HE40@MCS 11 | -55 | -57 | -59 | dBm |
802.11AX HE80@MCS 11 | -53 | -55 | -57 | dBm |
发射功率 | 802.11G 54 Mbps | 20 | 19 | 18 | dBm |
802.11N HT20@ MCS7 | 19 | 18 | 17 | dBm |
802.11N HT40@ MCS7 | 18 | 17 | 16 | dBm |
802.11AC VHT20@ MCS8 | 18 | 17 | 16 | dBm |
802.11AC VHT40@ MCS9 | 17 | 16 | 15 | dBm |
802.11AC VHT80@ MCS9 | 16 | 15 | 14 | dBm |
802.11AX HE20@MCS 11 | 18 | 17 | 16 | dBm |
802.11AX HE40@MCS 11 | 17 | 16 | 15 | dBm |
802.11AX HE80@MCS 11 | 16 | 15 | 14 | dBm |
5、软件特点：
支持二次开发，提供源码SDK（包含编译环境）方便用户根据实际需求进行自定义开发，拓展设备的功能应用，同时还可以提供原理图、GPIO、DTS、dtsi等相关开发文件。
软件特点 |
源码SDK | 可提供 | 开源源码 |
|
页面一总览表 | 商标LOGO | 可自定义设置 |
|
产品型号 |
|
|
软件版本号 |
|
|
本地时间和运行时间 | 按系统显示 |
|
4G5G信息 | RSRP、RSRQ、SINR |
|
内存占比和可用 | 实际显示 |
|
网络信息 | 上网状态 |
|
DHCP租约 | IPV4/6 |
|
无线 | 2.4&5.8 |
|
已连接站点 | 已连接数 |
|
软件本地升级 | 支持 |
|
4G5G设置 | 可配置APN信息 默认卡12自动切换、手动切换 锁频、所基站 更改拨号方式 IMEI修改测试 TTL设置 |
组网功能 | OpenVN、wireguard、ipsec、zerotier、GRE、L2TP、PPTP、VXLAN |
防火墙 | 区域设置、端口转发、通信规则、NAT规则、IP集、自定义规则 |
网络特点 | 多WAN备份和叠加，中继、WAN口、SIM |
6、其他参数：
重量（KG） | TBD |
外壳尺寸 | L*W*H=146*105*23MM |
配色 | 黑色 |
配件 | 电源适配器 | 4G版12V/2A ,5G版12V/3A,POE版52V/1.25A |
网线 | 8P8C网线 1PCS |

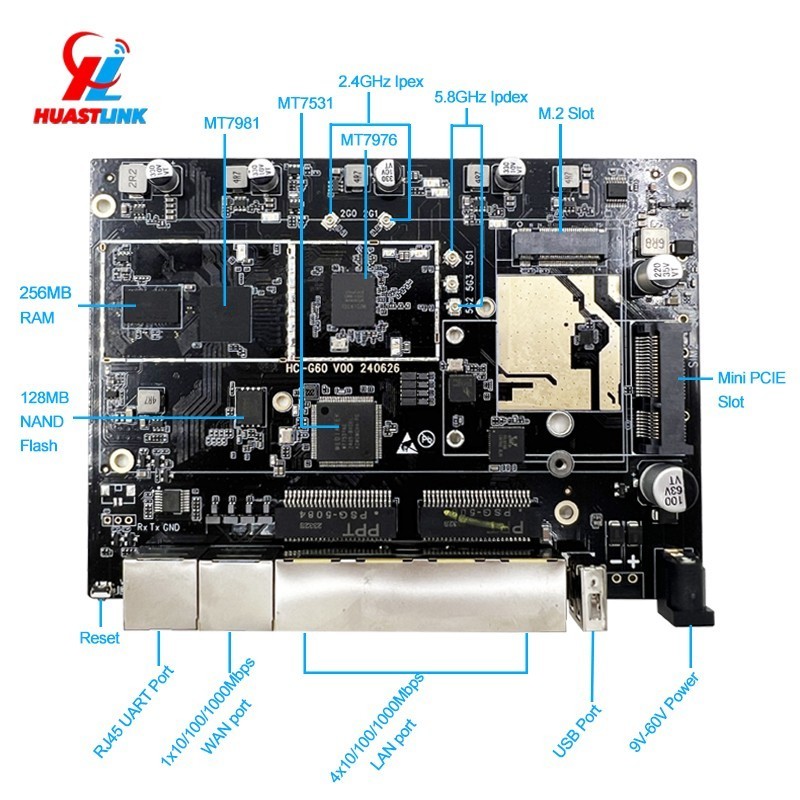

7、MT7981B 5G路由器PCBA接口示意图
8、增值
1、console调试工具
2、Pcba主板改制定制设计
3、系统和驱动适配开发
4、外壳包装定制设计，已有现成开模外壳和包装
