基于PCIe总线的4路10G双缓冲光纤通道适配器

北京青翼科技是一家致力于高端嵌入式智能系统的集成和开发服务的高科技企业。公司大量供应智能图像计算平台、软件无线电处理平台、智能工业设备、服务器加速计算卡等。

公司地址；北京市昌平区回龙观镇科星西路106号院5号楼1012室。

联系电话；010-50976375.      18811781067      何经理

公司网址；www.tsingetech.com；

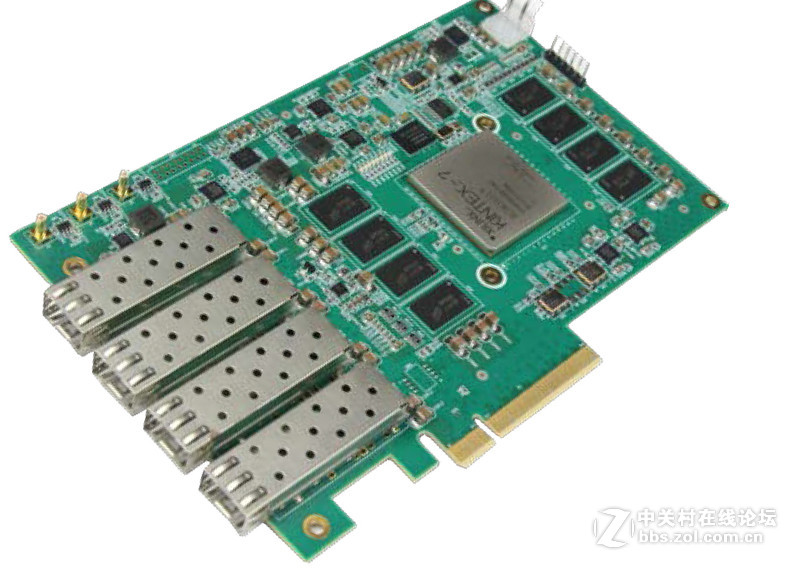

     PCIE730-1是一款基于PCI Express总线的4路10G双缓冲光纤通道适配器，板卡具有4通道SFP+万兆光纤接口，x8 PCIE主机接口，具有2组64位DDR3 SDRAM作为高速缓存，可以实现4通道光纤网络数据的高速采集、实时记录和宽带回放。

    该板卡还具有高精密时钟同步功能，板卡可采集精准时间码（IRIG-B）作为同步基准，内嵌TDC测时单元，对发送和接收数据添加64位时间戳，精度可以达到1ns。

     该板卡为标准全高半长PCIE尺寸，适合于目前主流的服务器或工作站，可广泛应用于数据中心、服务器等场景，也可用于半实物仿真系统中。

主要功能

  1.标准PCI Express半长卡；

  2. 符合PCI Express Gen2.0规范，可选x1、x4或x8模式；

  3. 光纤传输性能：4路SFP+，支持单模与多模光纤，最大支持10Gbps/lane线速率；

  4.光纤传输协议：支持Aurora、RapidIO等多种高速协议；

  5.动态存储性能：2组64位2GByte DDR3 SDRAM，理论带宽12.8Gbyte/s，效率高达90%，适合进行乒乓操作；

  6.PCIE DMA性能：上行与下行带宽可达3GByte/s；

  7. 数字离散IO性能：1路PPS秒脉冲、1路IRIG-B、1路10M时钟；

  8.支持64位时间标签，时间戳精度优于1ns，分辨率优于0.25ns；

  9.板载1片128Mbyte BPI Nor Flash，用于FPGA的加载；

接口特征

  1.前面板支持4路SFP+ Cage（最大支持10Gbps/lane）；

 2. 板上支持3个SSMC接口；

软件支持

可选集成板级软件开发包（BSP）：

  1. FPGA的DDR3接口测试程序；

  2.4路10G光纤接口程序，支持Aurora或Serial RapidIO协议；

  3.光纤PCIe链路演示DEMO；

  提供驱动程序以及应用程序接口（API）：

   1.支持Windows 7 32位/64位操作系统；

   2.支持Win Server2008/2012；
