| 发表于 2022-11-09 13:27:37 楼主 | |
|
gywgy 把此贴设为精华，从底层开始折腾

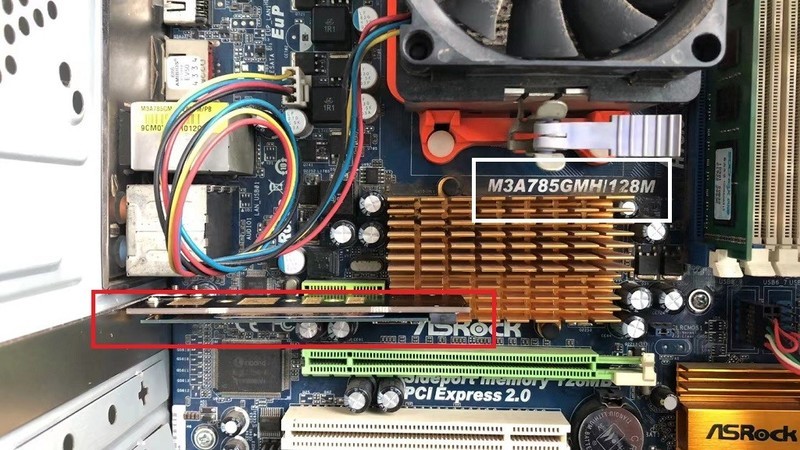

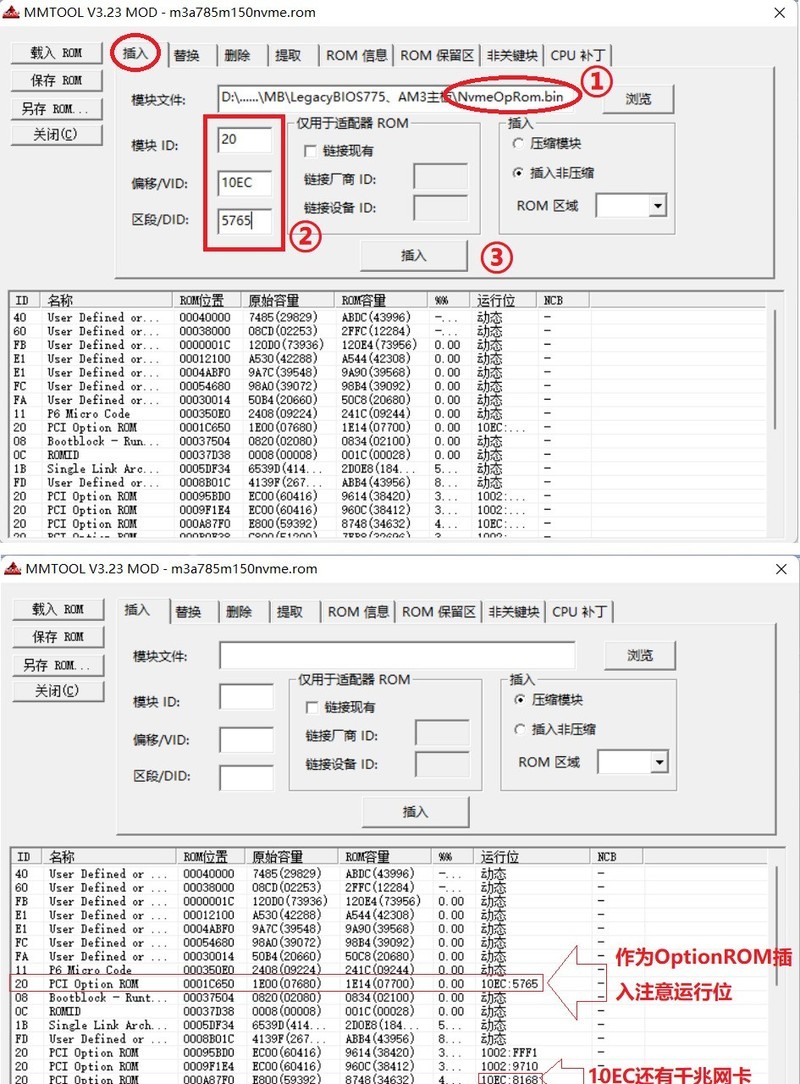

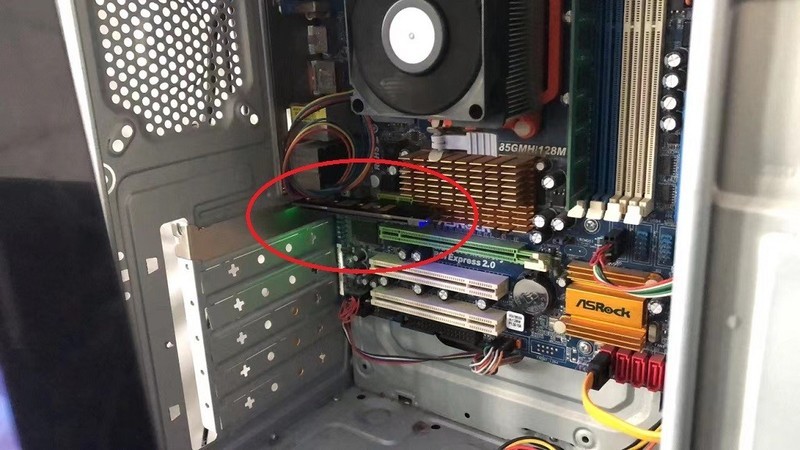

参考国外网站的介绍，AMI LegacyBIOS可以通过插入NvmeOptionRom.BIN（注意：不是UEFIBIOS使用的单文件NvmExpressDxe_Small_Compressed.ffs）文件支持NvmeSSD启动。自己通过摸索、在华擎M3A785GMH/128主板上实践如下： ①正确地插入NvmeOptionROM.BIN文件到AMI BIOS，见下图：

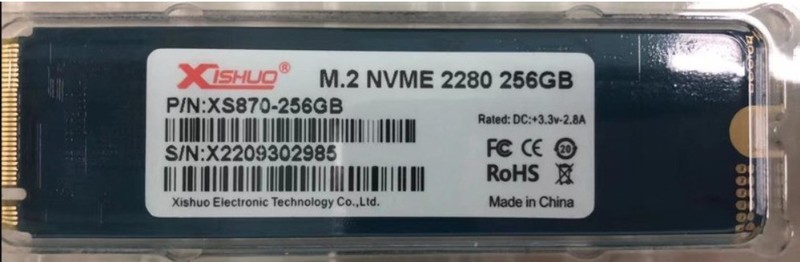

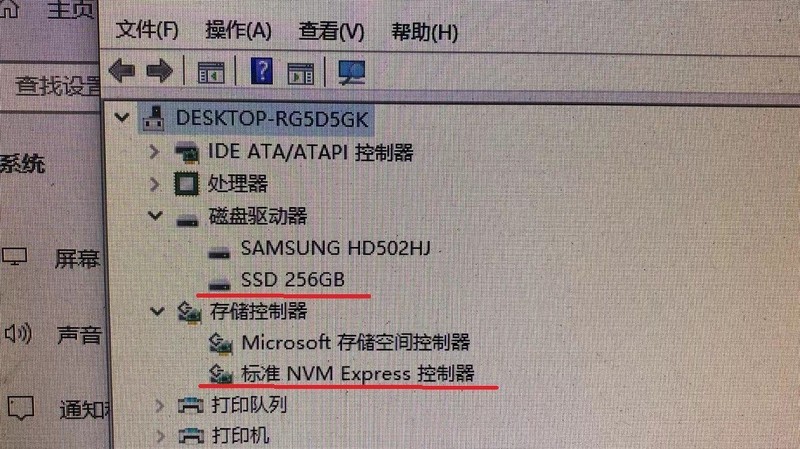

说明：AMI BIOS PCI Option Rom的ID是20，悉硕256GB M2SSD的主控芯片是瑞昱，VID是10EC（这个和瑞昱的网卡VID是一致的），DID是5765，主控的型号。当然VID和DID还是需要上机器在系统下获取，以实际为准。（百度一下就知道方法了） ②上机刷BIOS
华擎刷BIOS，使用其BIOS自带的刷新功能，BIOS文件放在FAT32格式的U盘上，插上开机，按“F6”进入刷BIOS界面，机器自动搜索BIOS文件，选择、回车即可。 ③不支持GPT分区的SSD引导启动
因为SSD目前是GPT分区，上面安装了WINDOWS11，但是AMI Legacy BIOS是不支持其启动的。只能由原系统盘星空体育平台硬盘启动（也是windows11）。

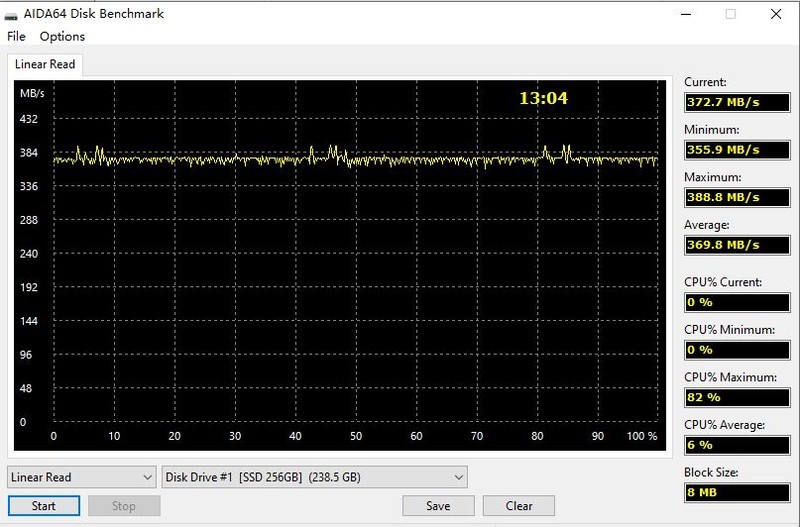

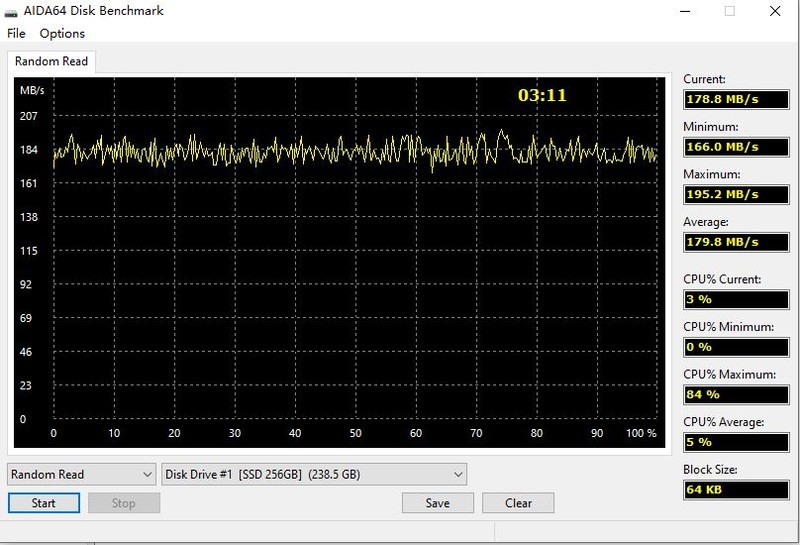

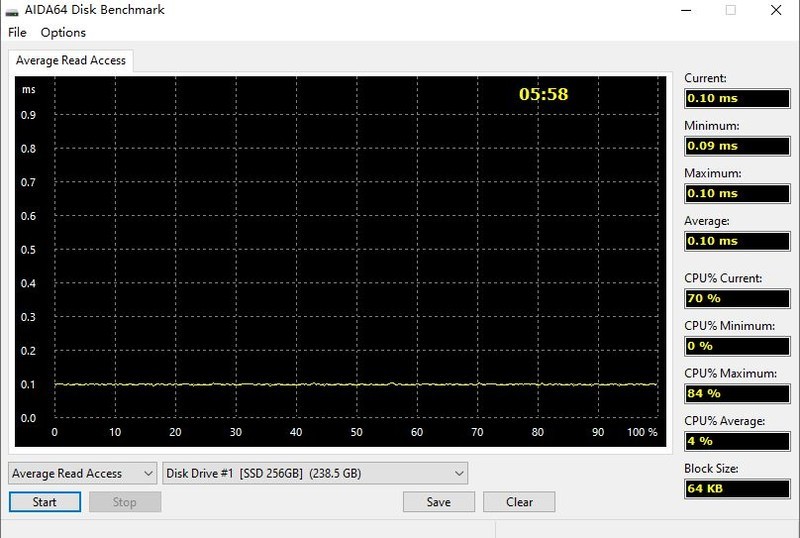

使用AIDA64的磁盘测试功能测试一下读性能：

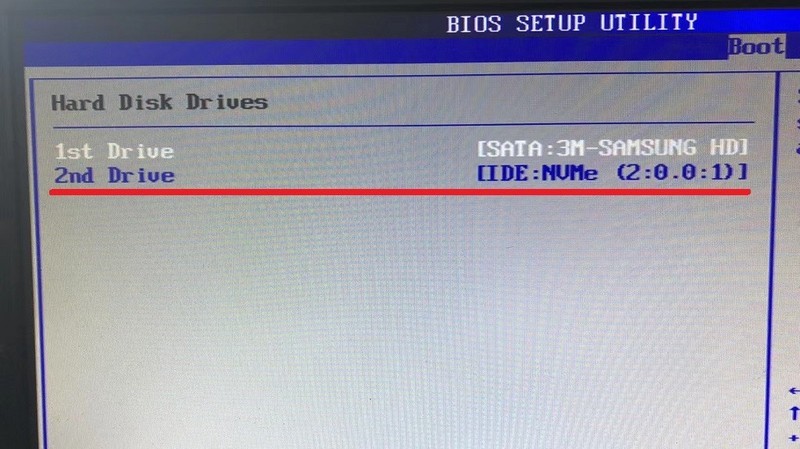

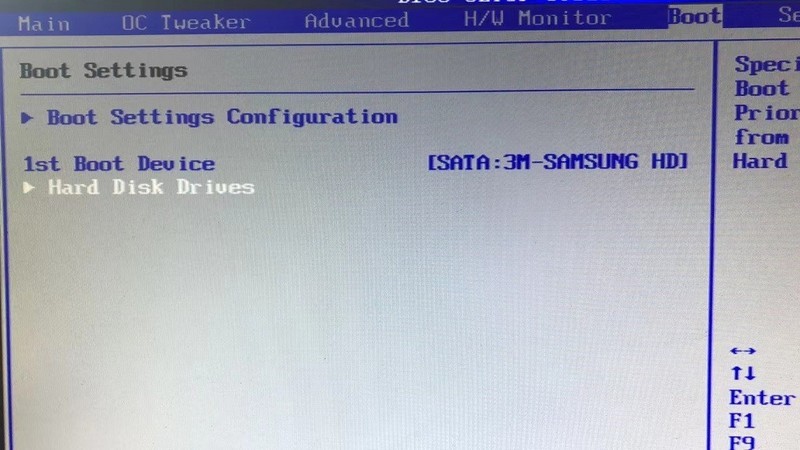

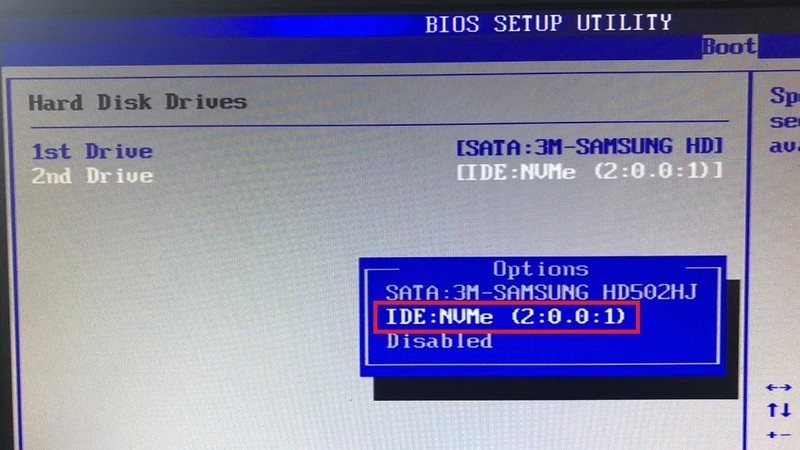

至此，似乎还没有确定nvmeSSD是否可引导（上面讲过，GPT分区的引导不了）？看来只能使用MBR传统分区了。安装的时候可能需要使用win10PE。 2楼继续MBR引导Windows的实践...... 对此有兴趣的坛友可以到此贴8楼：/diybbs/d231_884411.html 里面有此法的原文链接和NvmeOptionRom.BIN文件下载链接。 评分：+Z金豆 5 已有 1人参与评分 |
|
楼主热贴
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2022-11-09 13:27:57 1楼 | |
|
楼上的只是完成了BIOS对NvmeSSD的识别，只是第一步！！！！！但也是最重要的一步！！！ ①U盘win10PE启动，把SSD由GPT转为MBR，安装WINDOWS10，可以实现MBR模式的WINDOWS10 引导启动：
②PCIeX1模式下简单测试： 鲁大师： AS SSD和CrystalDisk测试：
③PCIeX4模式简单测试：
至此，打完收工！ 结论： ⑴传统非UEFI的LegacyAMI BIOS可以采用BIOS添加NvmeOptionRom.BIN文件的方式（我称之为“硬”方式）以MBR模式正常使用M2.Nvme的SSD。 方法上和UEFI BIOS的主板添加Nvme支持模块一样，只是添加的模块文件不同，方式大同小异。 ⑵从上面的测试来看，速度表现正常： X4模式本机本盘比SATA2接口的理论速度快4倍！ X1模式本机本盘只是表现略快，比SATA2的理论速度快了20%左右。 |
|
|
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2022-11-09 13:47:36 2楼 | |
|
①为何发此贴？ 第一原因也是主要动因：nvme SSD降价了！！！！便宜到200元左右就可以买到512GB国产二、三线的工厂产品。 参见此贴：/diybbs/d34444_19670.html 第二是UEFI BIOS添加nvme模块的兴趣延续。从理论上来说LegacyBIOS 也可以有！ ②现实意义：挖潜增效，多快好省 一台（传统的）电脑系统，主板、CPU、内存、显卡、硬盘五大部件。主板确定情况下，那就是CPU、内存、显卡和硬盘了。 AMD篇（参考价值最大）：
这类LegacyBIOS的AM3/AM3+的带有二条甚至三条PCIeX16插槽的（豪华）主板，CPU升级选项很多，四核到六核甚至8核（TB二手价格也便宜）。内存不用说，DDR3价格便宜量又足。显卡，有钱就换，没什么技术难度（考虑到PCIe2.0x16的带宽，显卡的选择还是有限制的，显存带宽小于8GB/s的显卡是合适的）。但是，硬盘接口SATAII（300MB/s）放在现在就是没法绕过的短板了。所以本帖的方法对提升这类有空余的第二条甚至第三条PCIeX16插槽的主板存储系统的性能具备很大的参考意义和使用价值。 AMD970芯片组的主板大多已经采用了UEFI BIOS，可以参考UEFI BIOS支持NVME的方法。 Intel P45篇：
理由和AMD的（豪华）主板一样。但是P45的受限比较多。CPU升级选择型号不多，四核心到顶了。 内存，历史原因，ＤＤＲ２为主流，2GBx4最大8GB，虽然4GBx4也有可支持的，但DDR2的4GB内存条少且贵。显卡方面和AMD没什么区别。硬盘也是受限于SATA2。所以相对于AMD平台，Intel平台的应用范围和潜力要小很多。当然，具备空余的第二条PCIeX16主板也是推荐采用此法提升存储系统的性能。 只有一条PCIeX16插槽的普通主板篇 如无独显使用集显，可以考虑此法。有独显，则第一选项是采用SATA SSD，如主板上有空余的PCIeX1，能够妥善处理显卡和nvme的距离和散热，不妨考虑此法使用nvmeSSD。 ③此法的“风险” 相对于采用Clover“软”方式实现对NvmeSSD的支持（可以看一下Clover的nvme驱动文件，是不是很眼熟？），本方案存在“风险”： 添加NvmeOptionRom.BIN文件到BIOS文件没有风险，风险在于刷新BIOS！！！不同的主板刷新方法不同，需要仔细加小心！ ④未验证的“问题” 如果更换了其他品牌的nvmeSSD（不同的VID/DID），是否可以无缝支持？ 如果增加一个不同VID/DID的nvmeSSD，是否可以无缝支持？ ......只能以后有机会再测试验证了。 也欢迎并且希望有兴趣的坛友测试验证并通报结果。 ---------------------------------------------------------------------------------------------- 本帖到此结束。以上只是自己的个人观点，欢迎坛友指正。 |
|
|
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2022-11-09 20:52:09 3楼 | |
|
保留此楼，以待后续 |
|
|
个性签名：个性签名无个性
|
| 发表于 2022-11-19 09:38:54 4楼 | |
|
UEFI BIOS添加NvmeExpressDXE.ffs单模块文件，可以支持多块的PCIeSSD，但是！！！！！！！ BIOS中所有识别NvmeSSD的名称都是：PATA：SS！！！！！ 晕了，不知道谁是谁了 解决此问题只能是使用原生的三模块版本的nvme驱动了！ 本人在梅捷H91-L主板上实现了。见此贴：/diybbs/d403_10954.html |
|
|
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2022-11-30 11:22:11 5楼 | |
|
AMI legacy BIOS Mod Nvme 国外网站一篇比较好的文章推荐给有兴趣的坛友： https://winraid.level1techs.com/t/experimental-modded-vmware-nvme-option-rom-for-amibios8-core-legacy/40283 |
|
|
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2022-12-29 18:56:51 6楼 | |
| 插入后，主板集成网卡显示代码10，无法上网 | |
| 发表于 2023-02-03 16:32:25 7楼 | |
|
老主板第二春 |
|
| 发表于 2023-02-03 16:42:07 8楼 | |
|
usuzvn 发表于 2022-12-29 18:56:51 插入后，主板集成网卡显示代码10，无法上网 你的M2 SSD的VID/DID是？什么主板？型号？ VID和DID还是需要上机器在系统下获取，以实际为准。 |
|
|
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2023-04-04 20:55:41 9楼 | |
| 楼主 你好 award bios用这个方法能成功吗？ | |
| 发表于 2023-04-05 07:21:01 10楼 | |
|
weixin_16z3z20h 发表于 2023-04-04 20:55:41 楼主 你好 award bios用这个方法能成功吗？ AWARD的我用这个思路测试了一款主板，没有成功！ 这个方法是鬼佬做出来的，看鬼佬的资料，好像只适合AMI的BIOS。 目前在AMI BIOS的华擎785和微星P41-C33主板上测试成功。 |
|
|
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2023-04-10 22:49:21 11楼 | |
| 没有UEFI的BIOS原来也可以加nvme驱动。 我的主板是华硕P5K-E WIFI，老主板了。 原来听传言说INTEL750自带option rom，买了一块后发现不能做启动盘。 现在用CLOVER启动。 以后试试改BIOS。 | |
| 发表于 2023-04-10 23:53:26 12楼 | |
|
看我的BIOS里的VID和DID，原来有三个PCI OPTION ROM，一个好像是AHCI的，一个是网卡的，一个是外接IDE的，加上这个NvmeOptionRom.bin，就是四个OPTION ROM。 |
|
| 发表于 2023-04-11 06:29:25 13楼 | |
|
sixwords 发表于 2023-04-10 23:53:26 看我的BIOS里的VID和DID，原来有三个PCI OPTION ROM，一个好像是AHCI的，一个是网卡的，一个是外接IDE的，... 网卡那个是PXE ROM。 |
|
|
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2023-04-11 11:59:52 14楼 | |
| 这种写BIOS的方式，是不是每次换M2卡要重新刷BIOS？ | |
| 发表于 2023-04-11 14:19:24 15楼 | |
|
sixwords 发表于 2023-04-11 11:59:52 这种写BIOS的方式，是不是每次换M2卡要重新刷BIOS？ 这个因为当时手上没有多余的其他型号主控的SSD，所以没法回答你。 ④未验证的“问题” 如果更换了其他品牌的nvmeSSD（不同的VID/DID），是否可以无缝支持？ 如果增加一个不同VID/DID的nvmeSSD，是否可以无缝支持？ ......只能以后有机会再测试验证了。 也欢迎并且希望有兴趣的坛友测试验证并通报结果。 |
|
|
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2023-04-11 14:27:10 16楼 | |
|
抠抠索索DIY 发表于 2023-04-11 14:19:24 这个因为当时手上没有多余的其他型号主控的SSD，所以没法回答你。你有条件的话可以测试一下：1、换一块其他... |
|
| 发表于 2023-04-15 14:29:37 17楼 | |
| 无悬念，刷BIOS成功，未刷之前Intel750在BIOS中显示为“SCIC CARD”,刷后显示为“IDE:NVME(1:0.0:1)”。安装系统也不在提示该盘无法启动。 我现在可能还不能上传图片。 | |
| 发表于 2023-04-15 19:28:39 18楼 | |
|
上一张BIOS图，最后一个盘就是Intel750，这里显示的是，IDE:NVMe(1:0.0:1) mmtool截图，Intel750的VID和DID分别是：8086，0953。这个VID通用很多Intel的SSD。
评分：+经验 5 已有 1人参与评分展开 |
| 发表于 2023-04-17 09:47:40 19楼 | |
|
sixwords 发表于 2023-04-10 22:49:21 没有UEFI的BIOS原来也可以加nvme驱动。 我的主板是华硕P5K-E WIFI，老主板了。 原来听传言说INTEL750自带op... |
|
|
个性签名：扣扣索索玩电脑，坚持老牛吃嫩草----乐在其中！
螺蛳壳里做道场，过气部件有黄金----能省则省！
|
| 发表于 2023-04-17 09:49:36 20楼 | |
|
sixwords 发表于 2023-04-11 14:27:10 可以试试不写VID和DID，插入BIOS，看能否启动。 不写VID合DID，MMTOOL可能不执行插入动作。 这个OPTION ROM还配套一个VID/DID的写入工具，是直接写入ROM的。但是经过测试，不写入好像也没有问题。 具体的可以参考我上面5楼给出的鬼佬文章的链接，你的疑问可能在那里有解答。 |
|
|
