CS5263DP转HDMI应用 CS5263原理图 CS5263替代IT6561芯片

CS5263替代停产IT6561设计用于连接DP1.4到HDMI2.0音视频转换器。

Capstone CS5263AN是一款高性能DP1.4到HDMI2.0b转换器，设计用于将DP1.4源连接到HDMI2.0b接收 器。CS5263AN集成了DP1.4兼容接收机和HDMI2.0b兼容接收机发射器。

DP接口包括4条主通道、辅助通道和HPD信号。接收 器支持每通道最大5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。

HDMI接口包括4个最小化传输差分时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz的视频分辨率UHD 4k 60Hz格式。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5263AN允许安全传输受保护的内容。嵌入式密钥可提供最高级别的HDCP密钥安全性。

CS5263AN是一种高度集成的单芯片，适用于多个细分市场和显示应用，如拓展坞、扩展底座等。

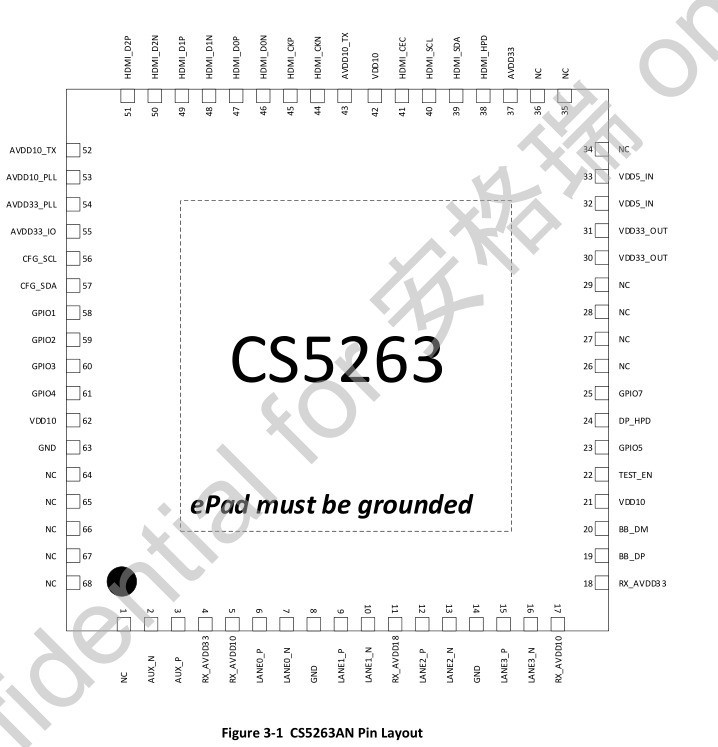

ASL CS5263设计电路原理图：

DisplayPort（DP）v1.4手机/电脑协议

HDMI 2.0规范，数据速率高达每通道6-Gbps。
嵌入式振荡器，无需外部晶体

嵌入式MCU与SPI

嵌入式EDID（如果终端设备没有，CS5263AN将响应EDID）

支持HDCP 1.4和HDCP2.3，带有支持HDCP中继器的片上键。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的音频采样率

PCB参考设计:
