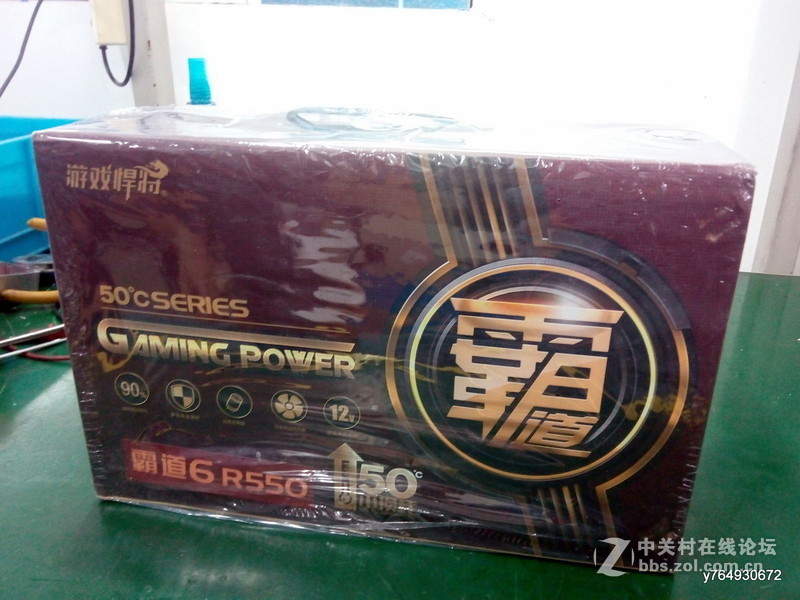

游戏悍将霸道6 R550镀金非模组试用+果然霸气十足！ 游戏悍将霸道6 R550镀金非模组试用+果然霸气十足！(使用中的表现) 能够参加这次活动真的很开心，因为之前买的麦粒M1电源罢工了！不知何原因，莫名无法工作。。。虽然价格 是199，但也不能这样吧，电源最好是稳定点的比较好。所以申请了游戏悍将霸道6 R550的试用，希望这次的试 用，能够让跟多朋友充分了解它的霸道，稳定的工作效率。 说到麦粒M1，客服还是很不错的，爽快的换新，下面将有部分与游戏悍将霸道6 R550 PCB板对比。 -------------------------------------------------------------------------------------------------------------- 游戏悍将霸道6 R550 与游戏悍将霸道5极其类似，除了额定功率的不同，我倒是没发现别的区别。游戏悍将霸道6 R550拥有80PLUS金牌认证，这说明什么？说明电源转换效率高，损耗小啊！京东售价309元，这样的价格买到金 牌电源是非常不错了。 电源四周全部被包围，防潮呢
脱开外衣
游戏悍将霸道6 R550 包装含有：主电源，220V电源线。可能这款属于试用品，所以没有三包等凭证。
电源背部
游戏悍将霸道6 R550 尺寸为：16cm*15cm*8.4cm。 整个外观黑金为主，看起来让人觉得人“霸道”似养眼。中心位置为霸道系列的Logo，风扇尺寸为：14cm，扇叶9片，工作中不会听到呜呜的风声，并且能够带来不错的散热效果。
游戏悍将霸道6 R550电源220V接口，装置了开关，省的拔电源麻烦。
这款游戏悍将霸道6 R550 不是模组电源，线材全部由电源壳中引出。说实话，线材不是很长，有些机箱背走可能不太好处理。
最长的也才过了70cm，不过只得让我高兴的是提供了（6+2）PIN双显卡辅助供电接口，为大家能够体验高端显卡的威力。
内部做工 从内部电路来看，霸道5 R450电源采用了两级EMI滤波电路以及主动式PFC电路。据悉，游戏悍将为这款电源选用了不少优质的电子元器件，例如日系主电容、台系滤波电容、英飞凌PFC-MOSFET等等，以保障这款电源的良好品质
军工级的350px日系双滚珠风扇 MTBF=100000小时 双滚珠风扇属于比较高档的轴承风扇，抗老化性能好。因为成本比较高，也只有高端的显卡才会试用。游戏悍将不 惜成本，为玩家提供最稳定的效率。
游戏悍将霸道6 R550 一级MEI设计，在电源插口接线柱焊接了一只X电容。
这里为游戏悍将霸道6 R550 PCB板的第二级MEI设计，蓝色的为Y电容，以及两个电感。
游戏悍将霸道6 R550电源一侧 主动PFC设计 日系红宝石电容 好的电容直接关系到电源质量的优劣，品质好的电容能够让机器稳定运行。为了达到50℃不损耗，游戏悍将霸道6 便采用迄今位置超耐久的日系红宝石主电容。
日系红宝石电容 400V 330uf
STTH8R06D 快回复二极管 电感器中的磁芯采用的是日本铁硅铝Sendust Cores。这样在工作中能够起到滤波过滤时的噪音，对抑制电磁波有 干扰作用。日本铁硅铝Sendust Cores的宽频率范围比普通铁粉芯材料具有更低的磁芯损耗，使之工作效率大大提 高，电源无损耗转换提升30%。
两个变压器
NCE60H10 MOS场效应管 60V 100A 170W 5.7欧姆
FTA03N80A IPS 高压MOS管
高效稳定的双管正激+DC-DC，拓扑结构的优劣是电源品质的决定基因，50℃不损耗电源采用了业界公认金牌电 源专用发主动式PFC+双管正激+DC2DC设计，提供90%金效转换的同时，兼具优良输出稳定性，金牌品质有目共 睹。
温度传感固定所在散热片上
5v和12v电源输出也都采用能与日系媲美的台系丰宾capxon滤波电容。游戏悍将霸道6为了电源的品质和寿命，主 电容采用最耐久的日系红白事PFC主电容，同时低压滤波输出便试用与之媲美的台系丰宾capxon电容，更能确保 电源的稳定输出和试用寿命。
PCB背部，做工就能够看得出悍将的诚意
电源铭牌上面显示，霸道5 R450电源标注了两种额定功率数值：在25摄氏度常温环境下，这款电源的额定功率为 500W；在50摄氏度高温环境下，这款电源的额定功率为450W。 其他方面，这款电源采用了单路+12V输出设计，+12V电路的总电流输出能力可达34A。为了能够实现电脑系统更 好的待机稳定性，这款电源+5VSB电路的总电流输出能力可达3A。
------------------------------------------------------------------------------------------------------------------ 下图为麦粒M1 PCB与游戏悍将霸道6 R550 PCB 散热片少了一块，主要是没有DC2DC模块，在+3.3V和+5V 不能够与游戏悍将霸道6 R550比之。
总结 游戏悍将霸道6 R550 非模组电源，拥有DC-DC方案，以及台系丰宾固态电容，电源整体做到了高于金牌的转换效 率，能够长期稳定工作。它的零部件选用上属于上乘。而且拥有过载保护OLP，过压保护OVP，低电压保护UVP， 过电流保护OCP，过功率保护OPP，过温保护OTP，短路保护SCP，最大程度的避免对电源电路板造成伤害。 接下来还有游戏悍将霸道6 R550电源在实际试用过程中的表现将为大伙呈现，敬请期待！ 评分：+Z金豆 5 已有 1人参与评分 |
|
