纳米光子空气净化器中的光触媒质量评判标准

（1）附着力（非必要自检项）

取深色人造板3块，大小约30*30cm，将光触媒分别在上面喷洒。一块正常喷洒处理；一块稍过量，产生大的液滴；第三块过量产生流挂。放置自然凉干，观察三块板表面情况，正常处理木板表面外观没有变化；稍过量的第二块有痕迹并且不能擦去；第三块表面有粉末出现。如果第二块木板痕迹能轻易擦去为不合格。

合格光触媒产品在物体表面按正确工艺处理后，形成纳米膜是透明的，肉眼看不见，具有优异的附着力。用电镜放大数成倍后可以看到无数的纳米粒子，参看图1。

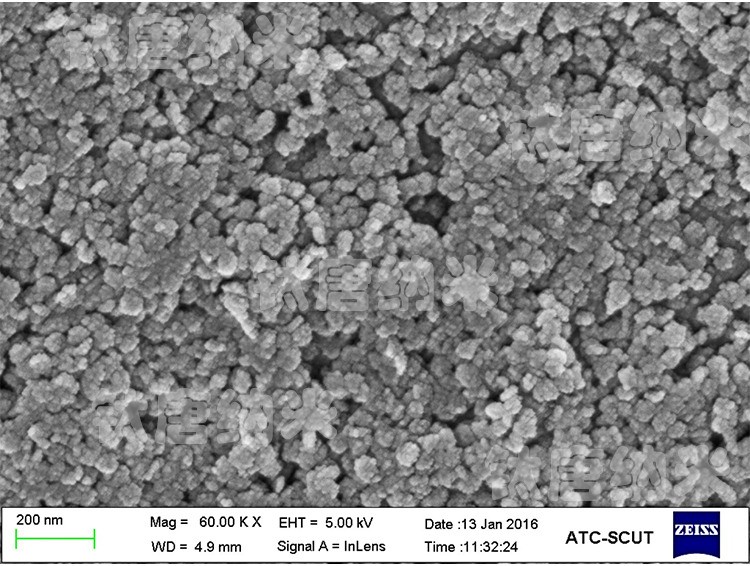

图1、纳米二氧化钛纳米膜表面微观形貌

（2）光触媒粒径检测（非必要自检项）

要观察光触媒产品中粒子的粒径要专门的设备，电子显微镜（TEM、SEM或者AFM）或者激光散射粒径分析设备，分别参看图2与图3。高校测试中心或者纳米材料研究室会有这种设备，可以联系检测，这里不详细说明。如果光触媒产品稳定性合格，并且具有好的可见光光催化活性，基本上可以判断会是纳米材料，这一项可以不送检。

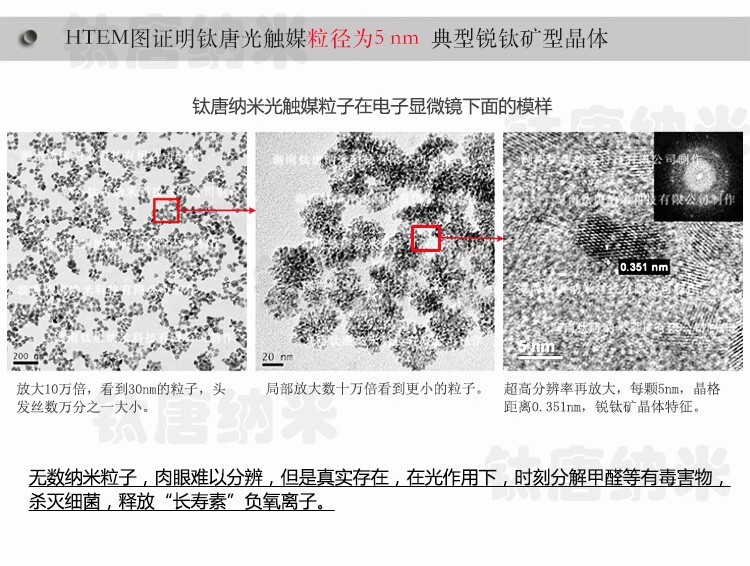

图2、纳米光触媒电镜照片

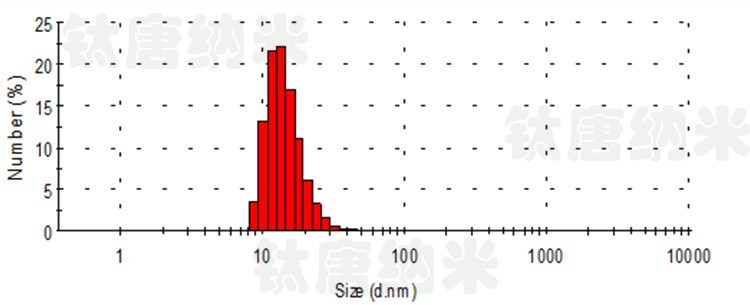

图3、纳米光触媒激光散射粒径检测结果

（3）晶型检测（非必要自检项）

光触媒原料是锐钛矿型纳米二氧化钛，要确定产品是否属于该晶型，方法是做XRD测定。将一定量的光触媒液体产品中的水蒸发，105度烘干粉体。将所得到的粉体样品送相关检测中心的XRD检测室。图4是二氧化钛锐钛矿型晶体标准谱图。

如果产品有良好的光触媒活性，基本上可以判断是锐钛矿型纳米二氧化钛，这一项也可不送检。要排除纳米氧化锌的存在可以送检，如果是粉体，可以装在烧杯中烧一下，纳米氧化锌会变成黄色，冷却后又恢复白色。纳米氧化锌不能用来制作光触媒产品，因为它非常不稳定甚至可以与空气中的二氧化碳反应，数天后就会失效。

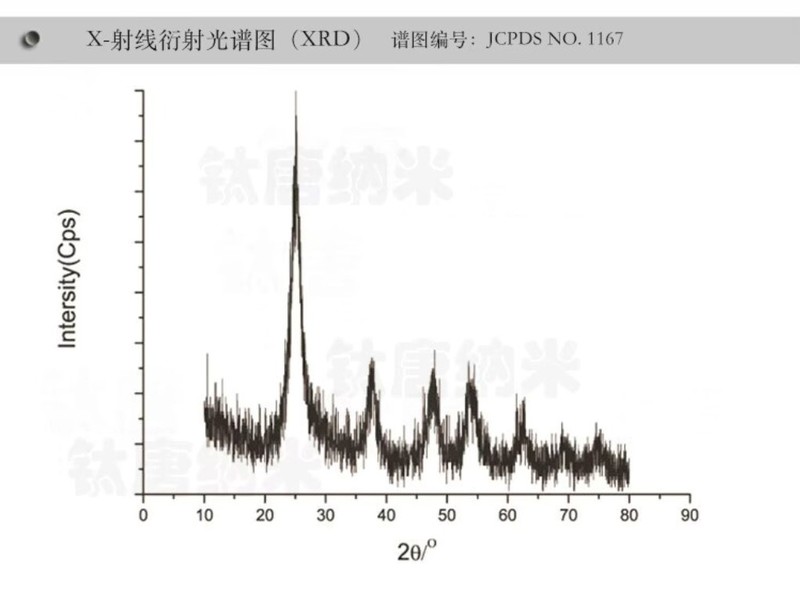

图4、二氧化钛锐钛矿型晶体标准谱图（编号JCPDS NO. 1167）
