联想 thinkpad t450s 加装固态硬盘及内存图解

2015年初开始关注thinkpad t450s，当时还没有上市，只是听说t450s将采用14nm技术的intel 第五代酷睿处理器，比先前的处理器将更加省电、高效。其实，家中还有几台笔记本，从实际需要的角度来说，此电脑实属有些多余。其中有一台笔记本是2013年买的惠普envy4 1220tx，i5 cpu, 8G 内存，256G固态硬盘+500G机械硬盘，（浦科特MSATA接口的256G固态硬盘是自己加装的），目前还非常好用，开机进入win10的时间也就是13秒左右。但其做工和用料实在非常一般，外壳完全塑料，屏幕颜色灰白难看。。。
要买电脑，首先必须要能找到说服自己的理由。之前用过一些手提笔记本品牌，从宏基、索尼、联想昭阳、苹果、惠普，但迄今还没有用过 thinkpad。这就够了，于是下定决心要买一台thinkpad。网上研究，最后聚焦在 t450s机型。2015年12月27日，以接近8000元价格入手t450s. 基本配置：i5 5200第五代处理器；1600*900显示屏；4G内存；16G固态硬盘+1TB机械硬盘。电脑就是买来折腾的，于是决定升级内存和固态硬盘。下面将基本过程图示记录如下：

拆除后盖最好还是先关闭其内置电池（t450s有两块电池），可通过F1进入bios设置关闭内置电池。

t450s

 拆机需要松开8颗螺丝，后盖上的螺丝全部有防掉落设计（除电池下面的那颗螺丝外）。

原装正版win7，我已经把系统换成win10了。

小黑还是老样子，时尚与它无缘。

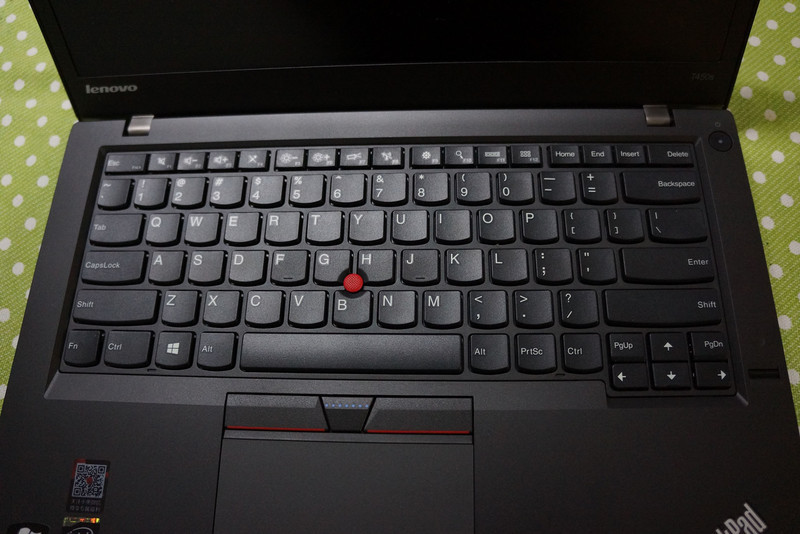

键盘

 右侧接口

左侧接口

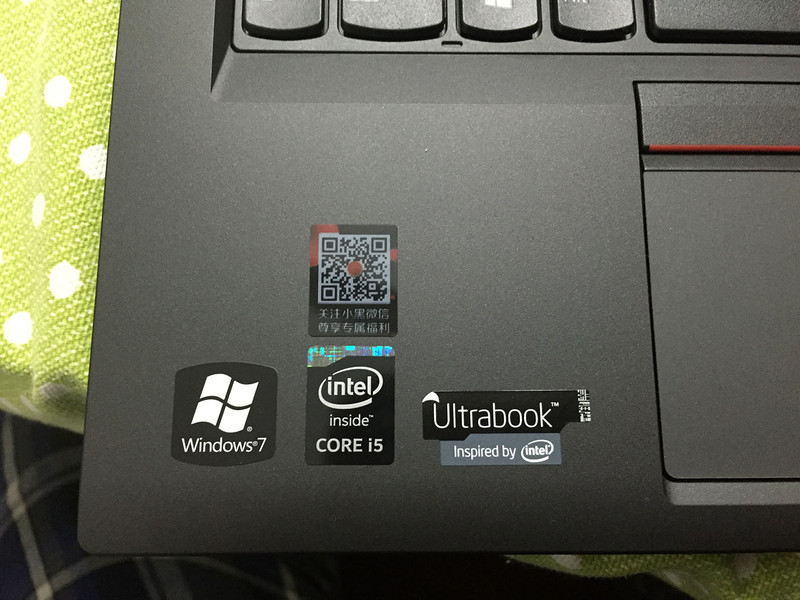

logos

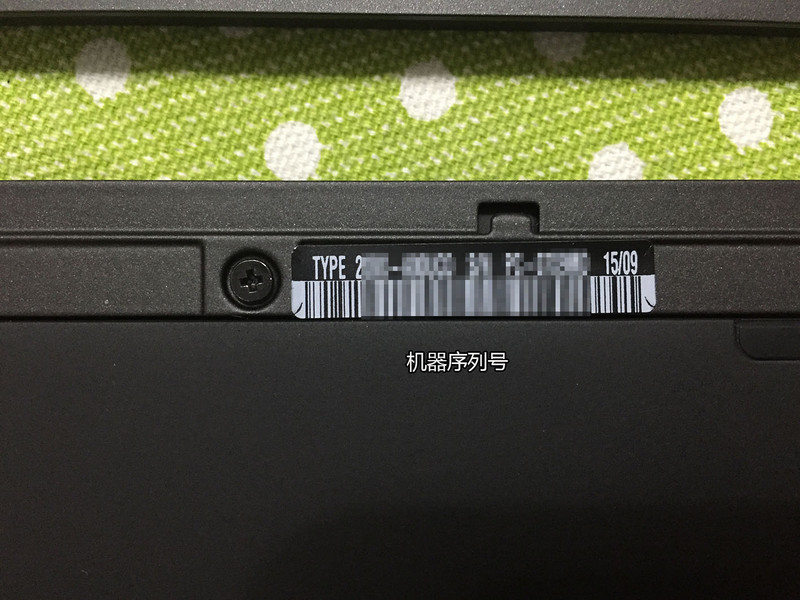

机身序列号，保修就靠它了（电池下面）。

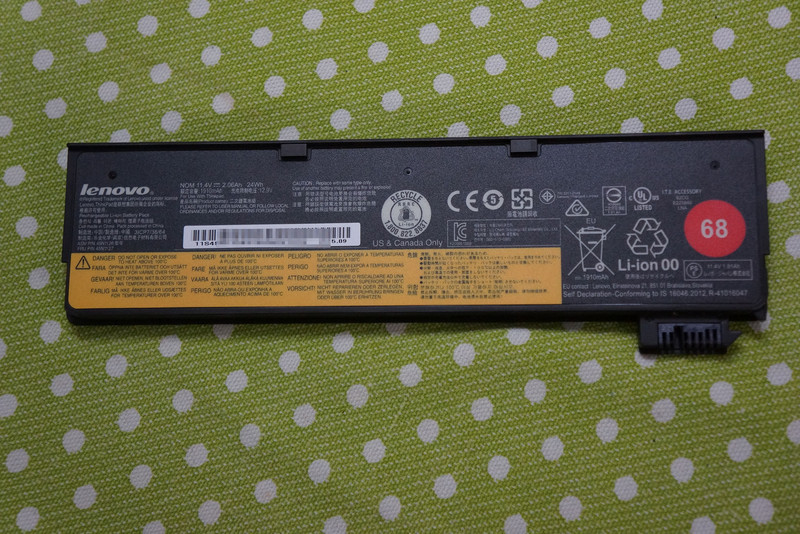

外置三芯电池

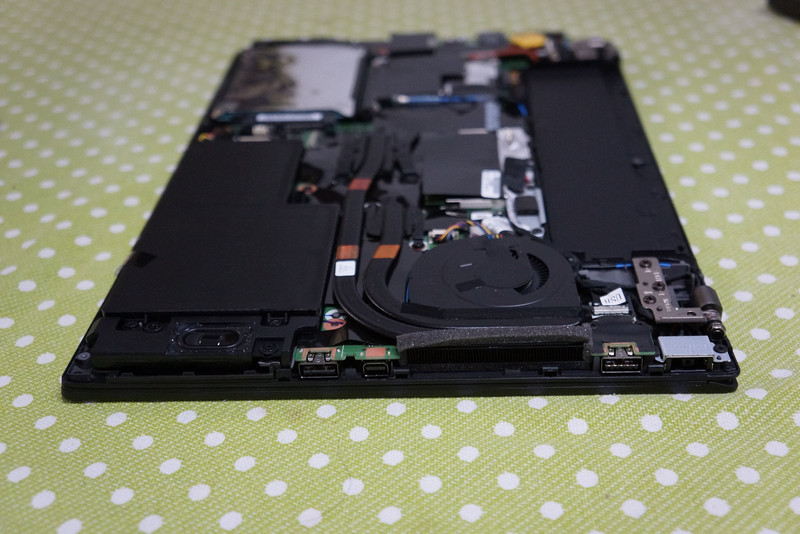

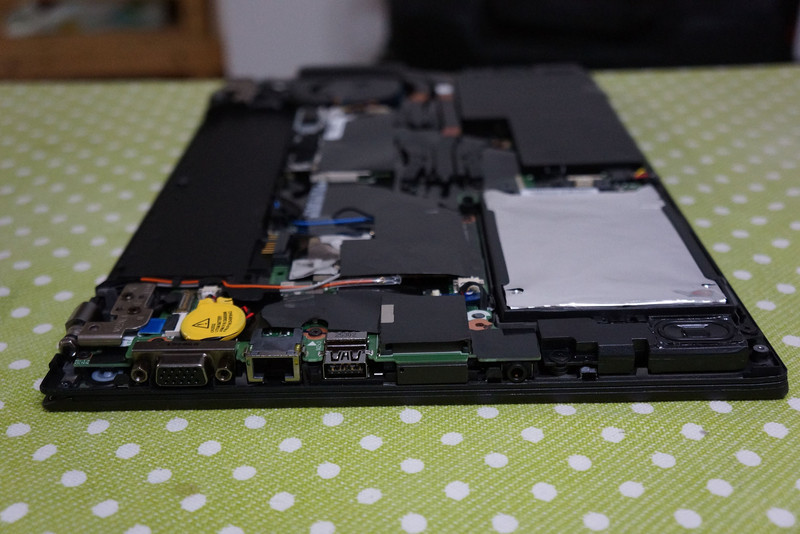

机内设计

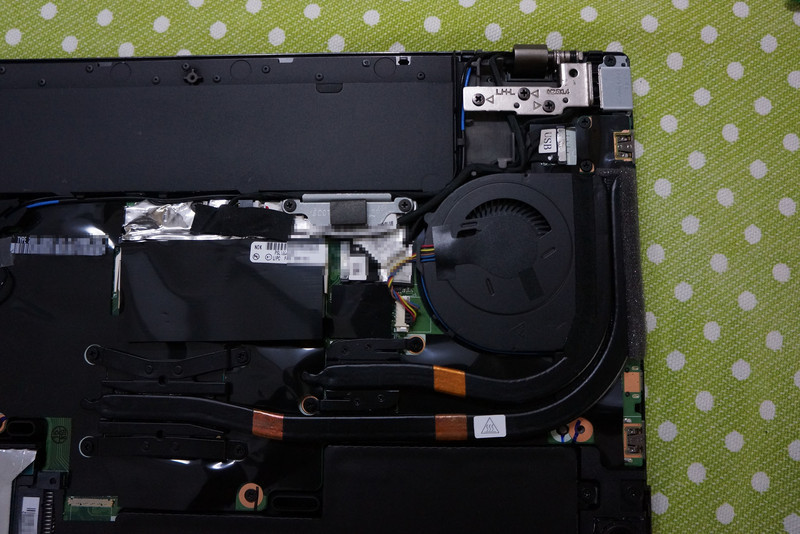

风扇

机械硬盘位置

 原来的固态硬盘只有16G，无法安装系统，完全是浪费！其实只要预留位置即可。

 16G的固态硬盘拆下来，丢了可惜，留着无用。

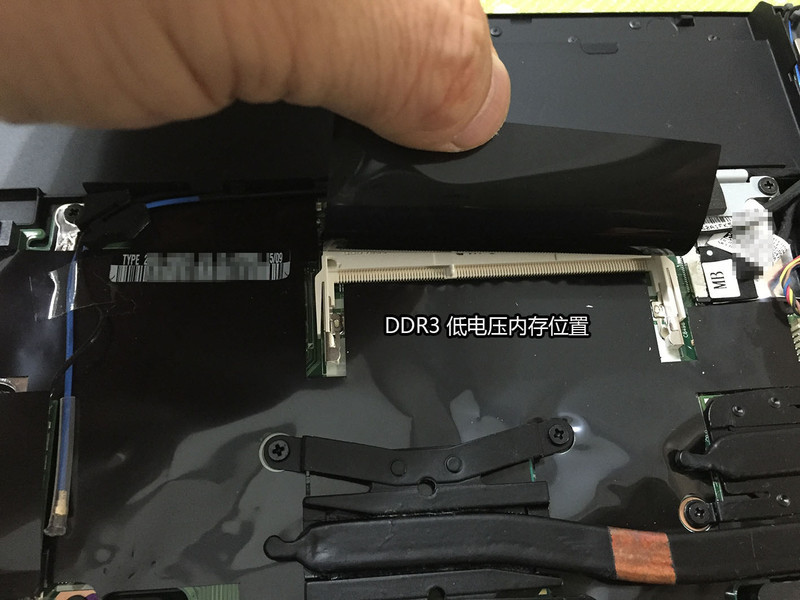

可以再加一根最大8G的内存，共达到12G（机器内置4G）。

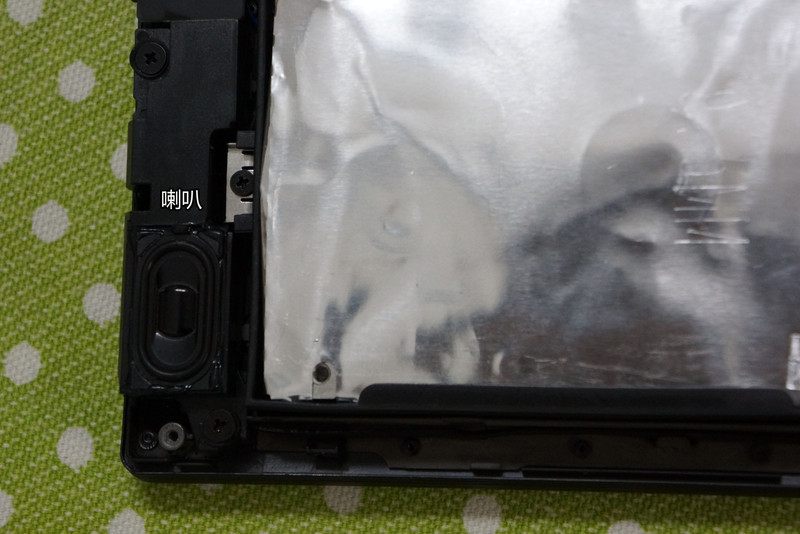

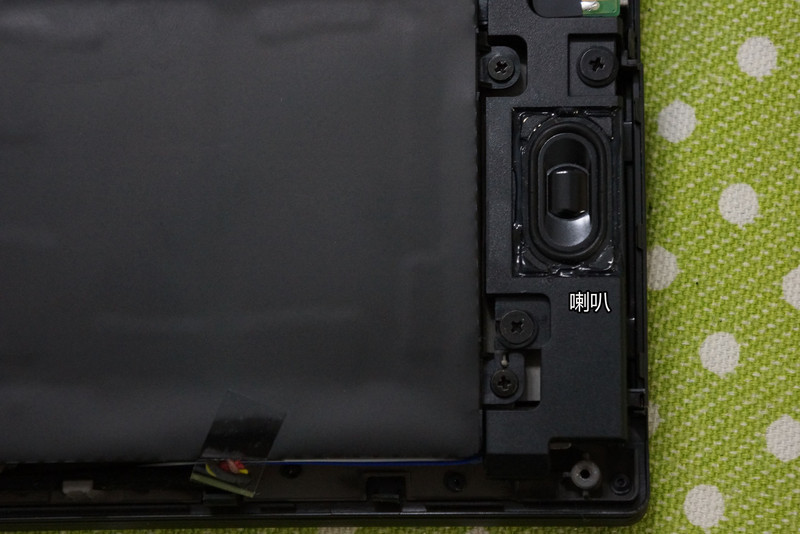

 喇叭声音不错，比较满意。

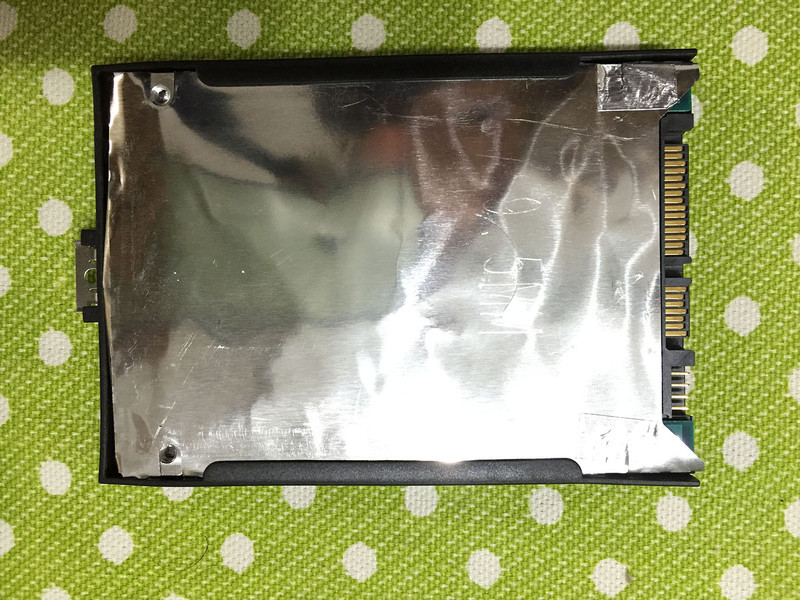

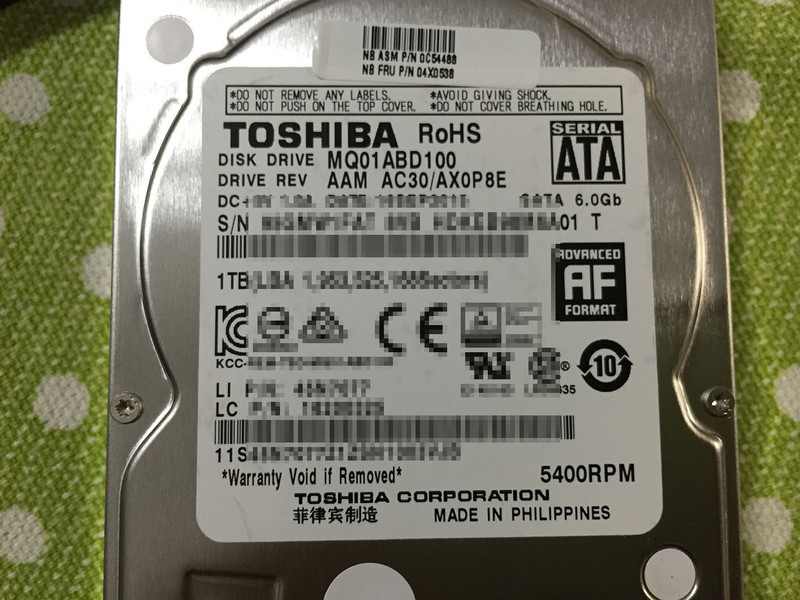

 原装1TG机械硬盘，以后可以考虑换成512G固态。

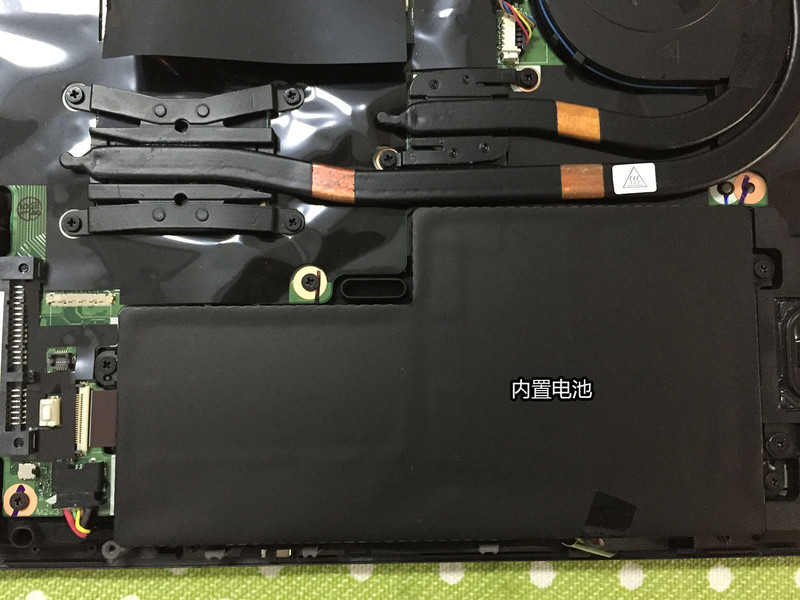

内置电池

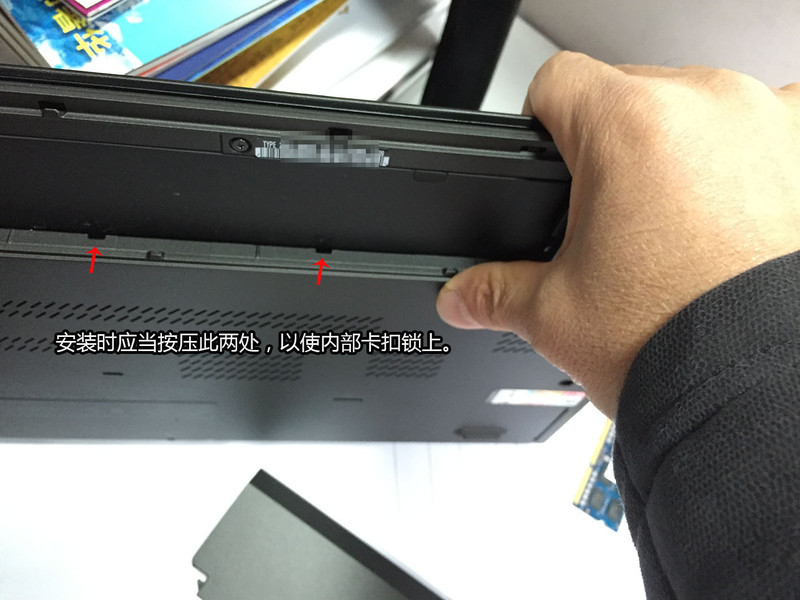

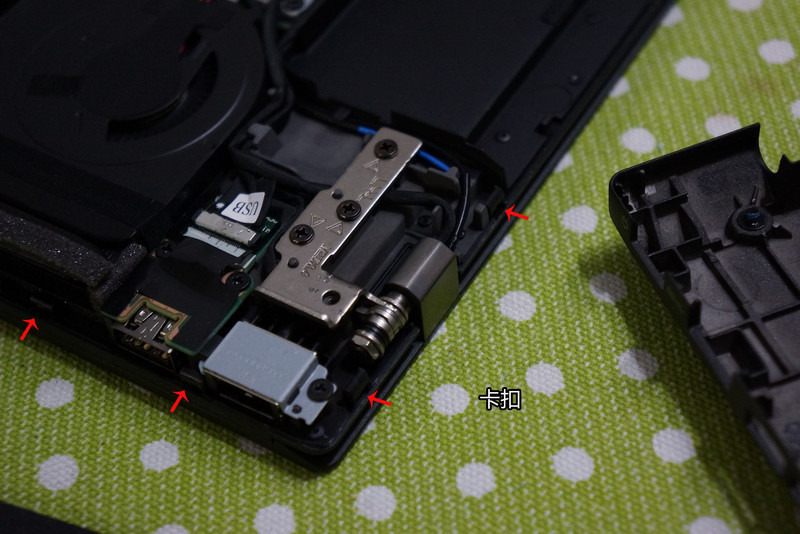

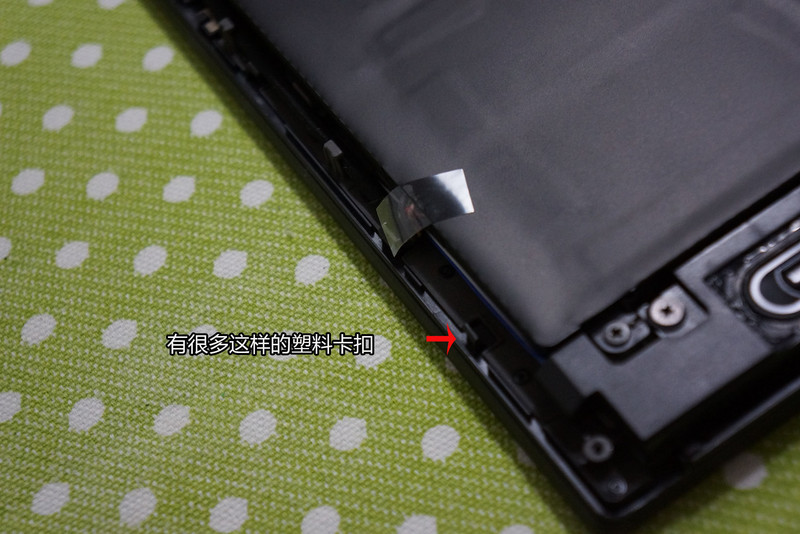

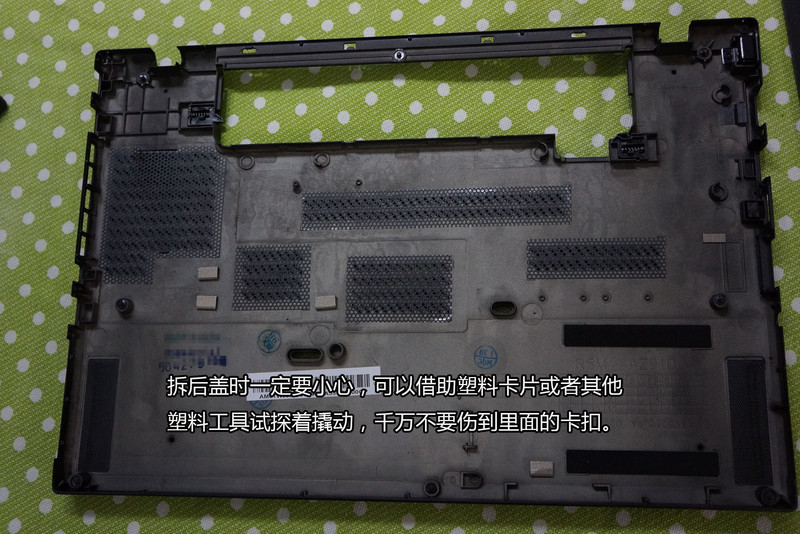

 拆后盖时要小心些，不要伤到了里面的卡扣。

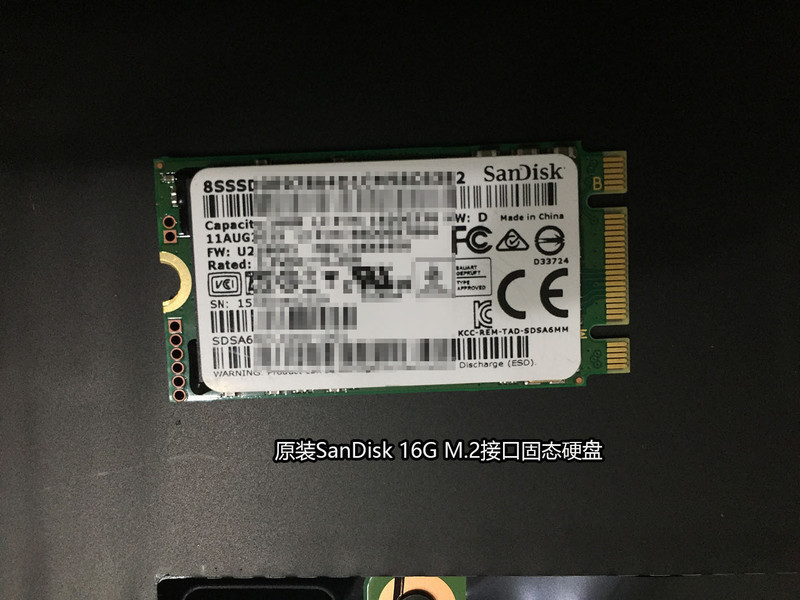

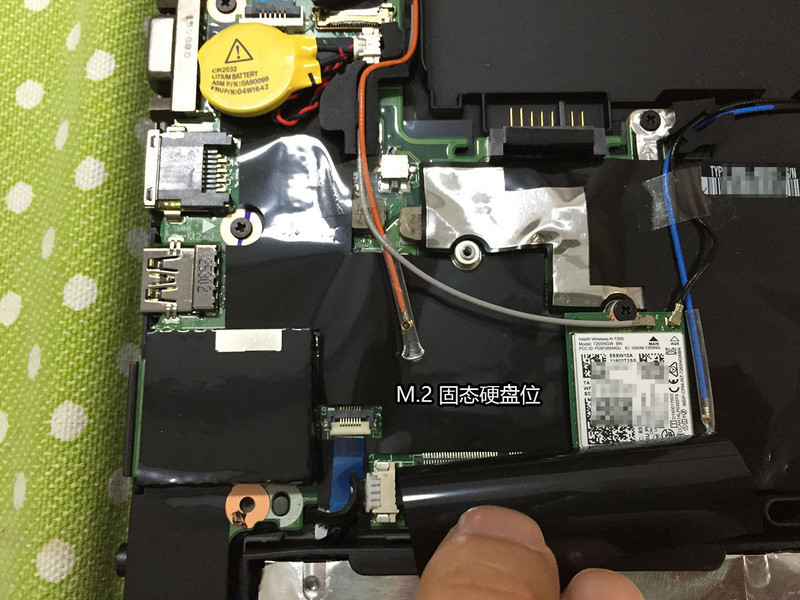

这是原装的16G M.2接口固态硬盘。

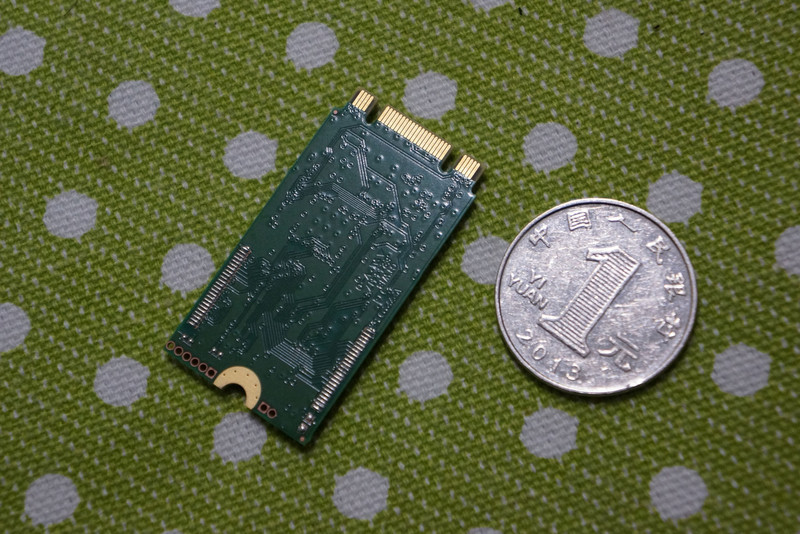

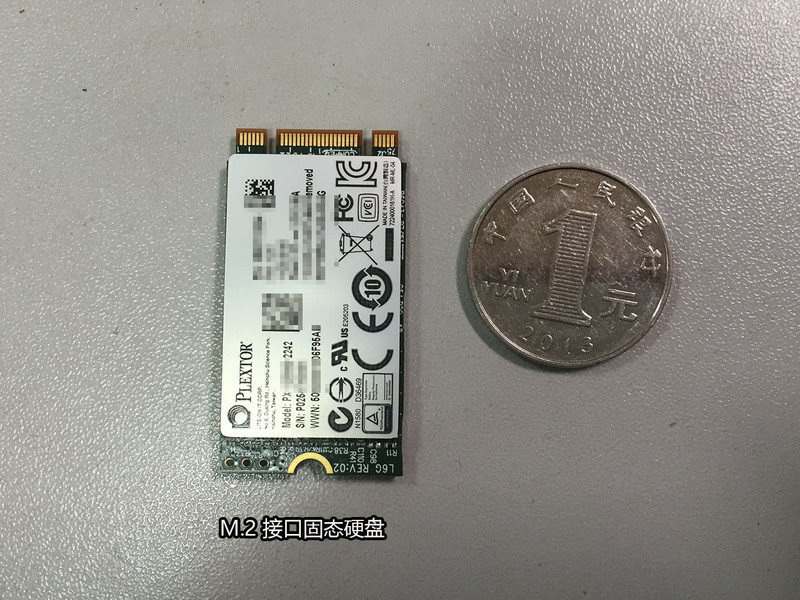

与一元硬币作个比较

与一元硬币作个比较

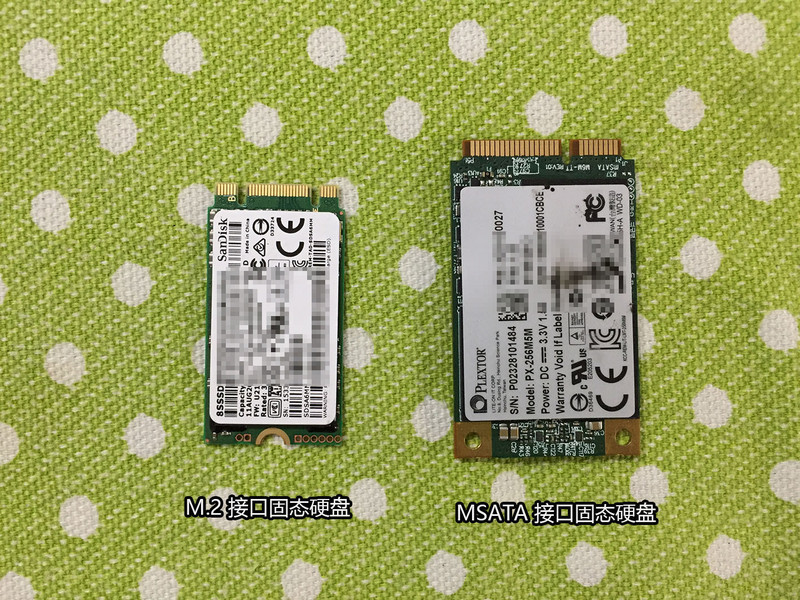

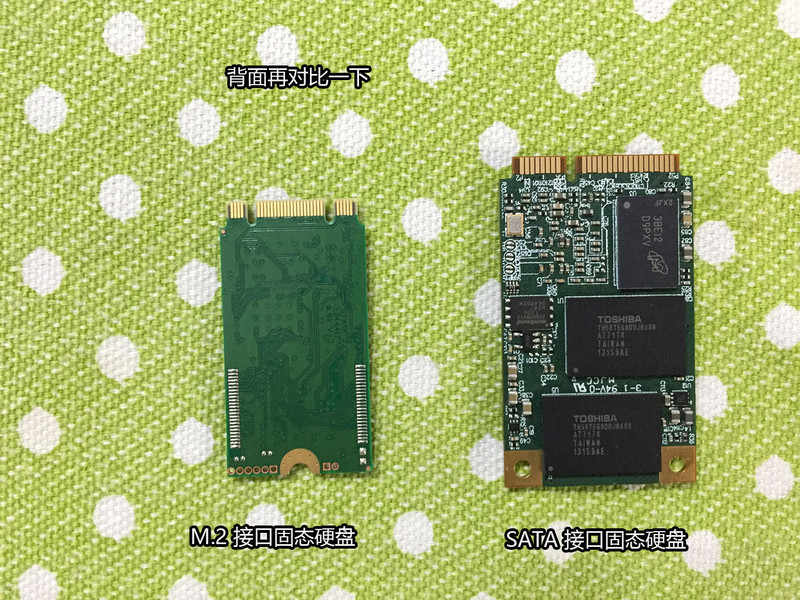

M.2 比 MSATA 个头还是小了不少。

MSATA 256G 就是我给惠普 envy4 1220tx 加装的（只是拆下来拍个照）。机器目前依然好用。

网购的M.2 接口128G固态硬盘，高度集成，越来越小。。。

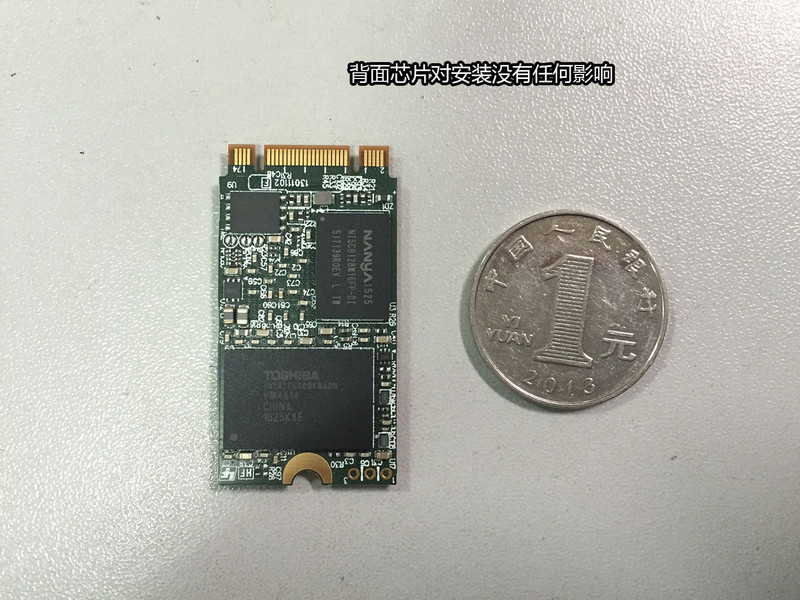

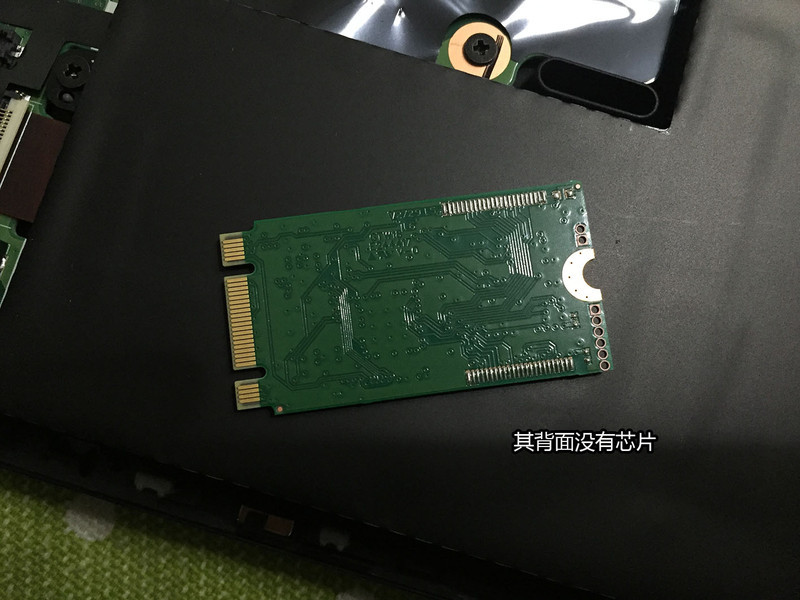

 背面的芯片完全不会影响安装（原装16G背面没有芯片），开始还有些担心增加的厚度会导致安装空间不够。

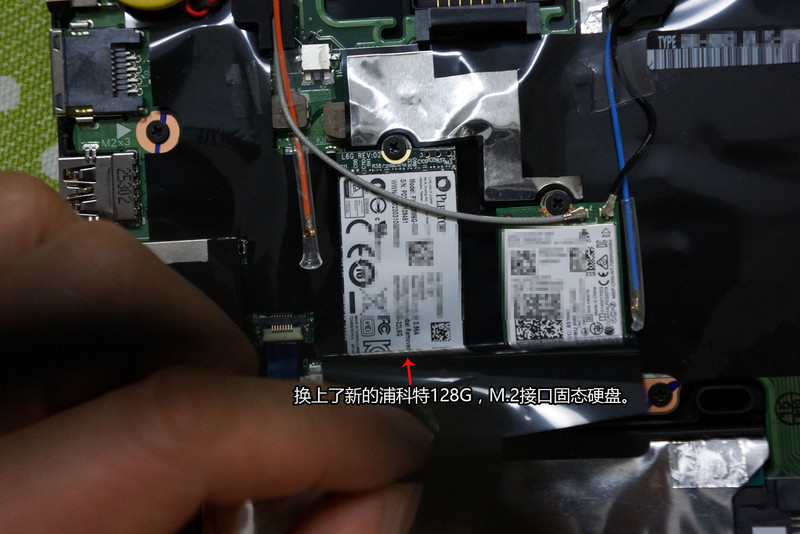

安装上了新的固态硬盘，系统就安装在上面了。整个128G全部给win10 系统。

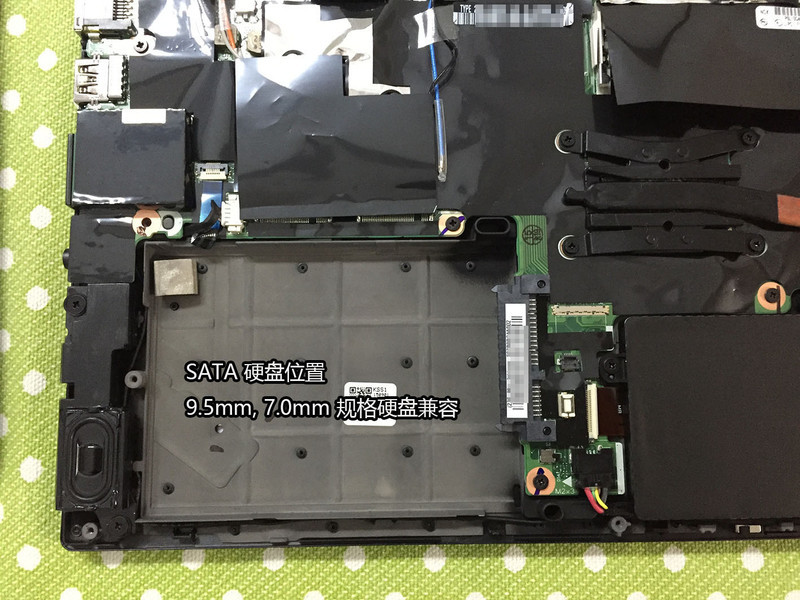

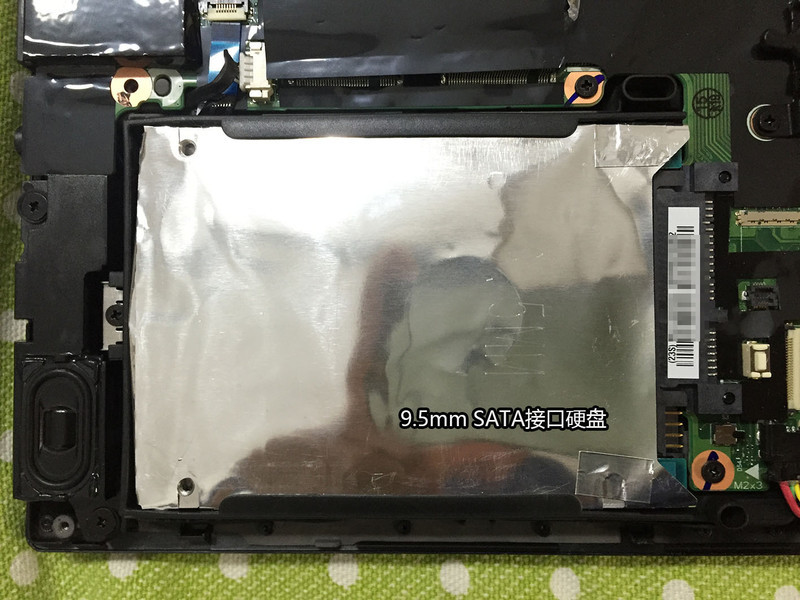

这个是硬盘位置，以后如果要换掉机械硬盘就轻车熟路了。

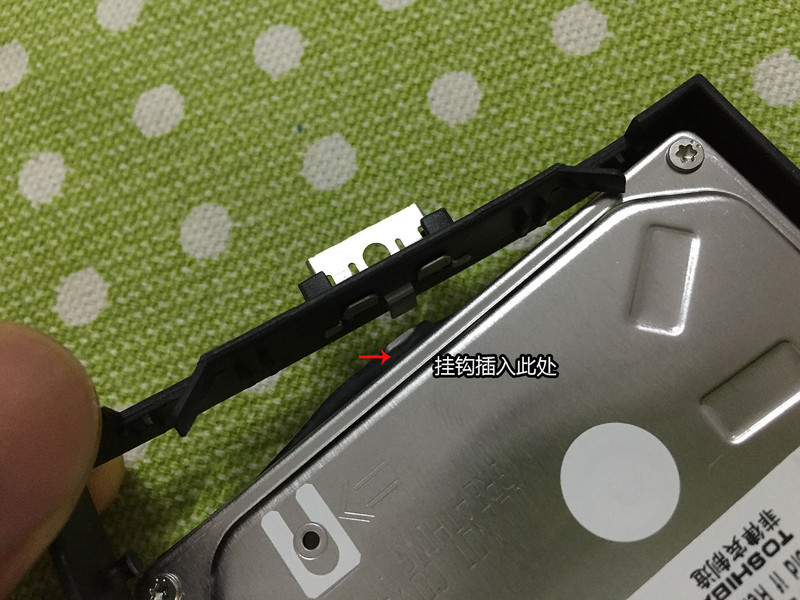

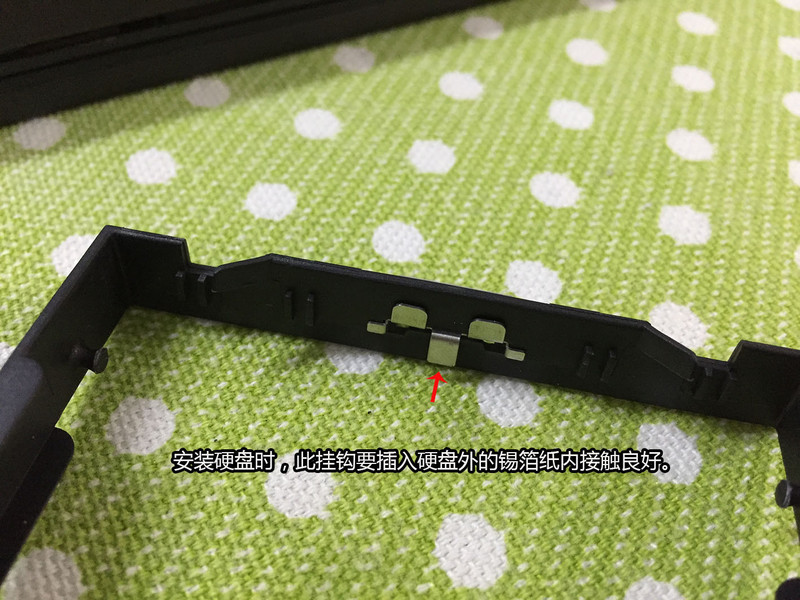

安装硬盘要注意，这可能是接地的需要，防止硬盘产生静电。

网购8G内存准备安装。

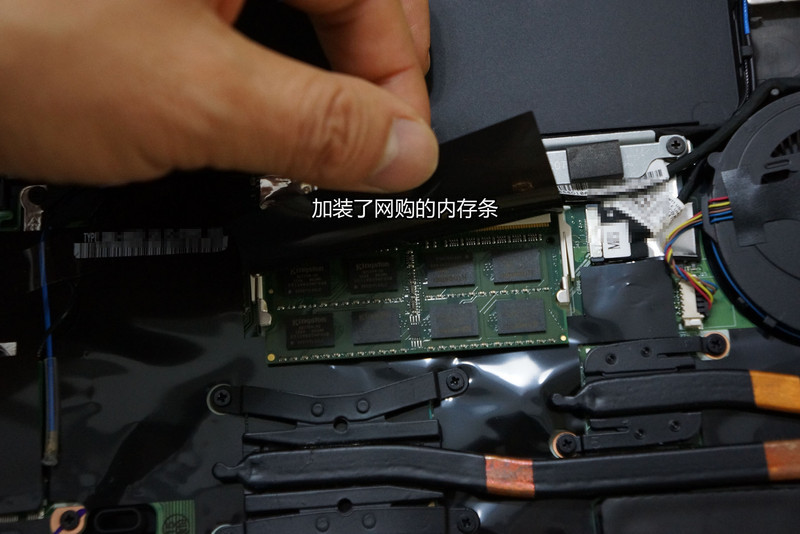

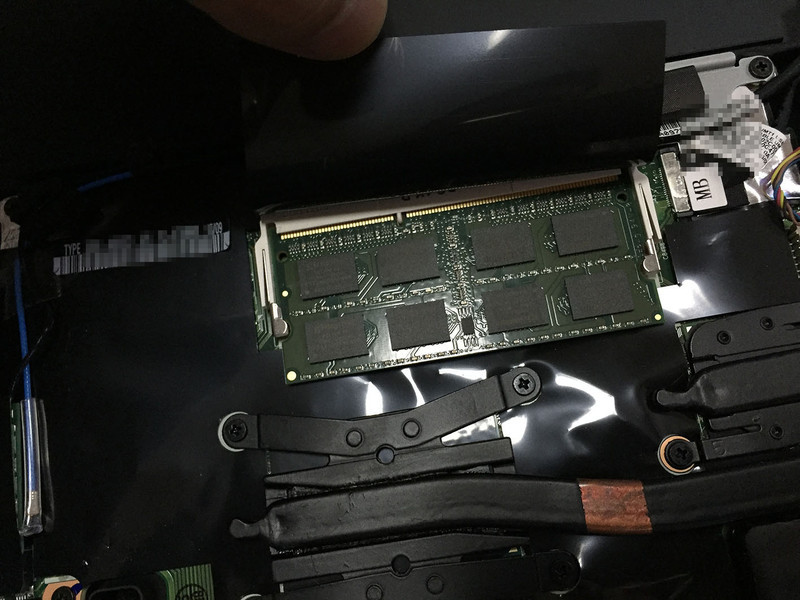

安装十分简单，斜着插入扣紧即可。

我是通过外置光驱安装的win10的, 过程只要25分钟（安装到固态硬盘）。安装前可以将固态硬盘设置为第一启动。

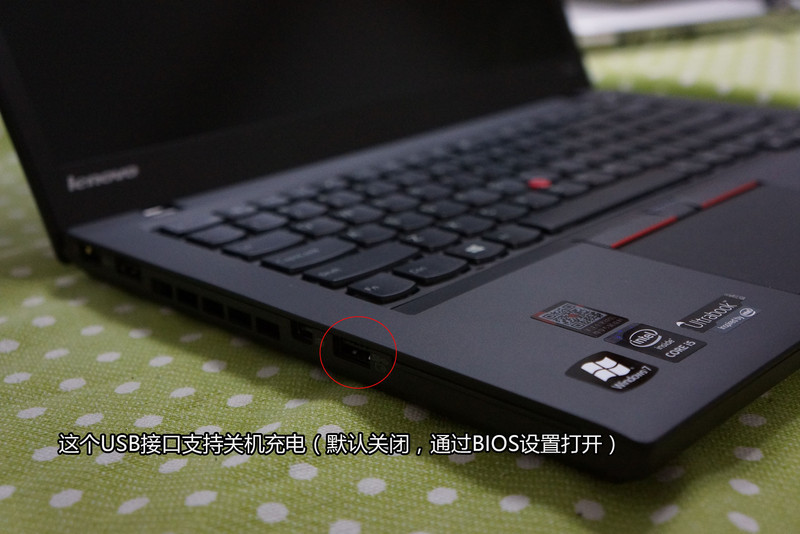

这个是USB充电接口的设置，供参考。

另外，下面是电脑启动过程中按键的作用：
F1:  BIOS
F10: Lenovo diagnostics （联想硬件检测）
F11: System Restoration （原装win7下有效，升级到win10后失效）
F12: Boot Menu （启动菜单）
