《搞机作战室》笔记本电脑硬盘/内存升级教程—F117-毒药篇

由于电脑使用需求的差异，我们对电脑的的配置要求也会有较大的不同。当电脑配置不足以满足我们的使用需求上，我们可以通过加装或更换硬件的方式对电脑配置进行升级，以此达到自己满意的使用水平。
与台式机自由DIY不同，笔记本电脑在硬件升级上会有所限制，一般仅支持硬盘与内存的容量升级，同时受机型设计影响，每台笔记本电脑的硬件升级操作也会有所不同。
今天小编给大家带来的是机械师F117-毒药系列游戏本的硬件升级教程，希望能给该机型的机油提供帮助，其他机型用户也可将本篇教程做为参考借鉴材料。

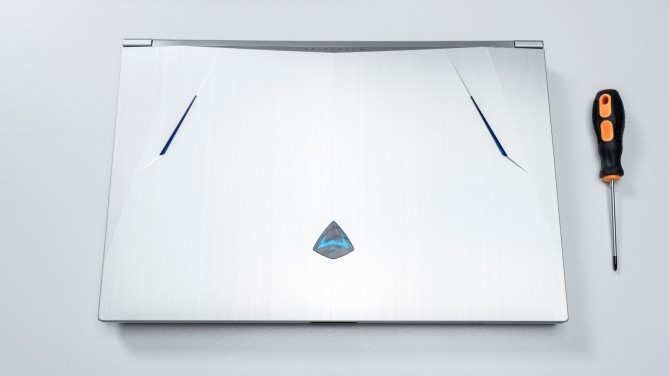

拆机工具：
一把直径在2mm左右的十字螺丝刀即可。


拆机流程：
1、关机，断电源（重中之重，请务必执行）。
2、清洁手部卫生，避免液体或异物进入电脑内部。

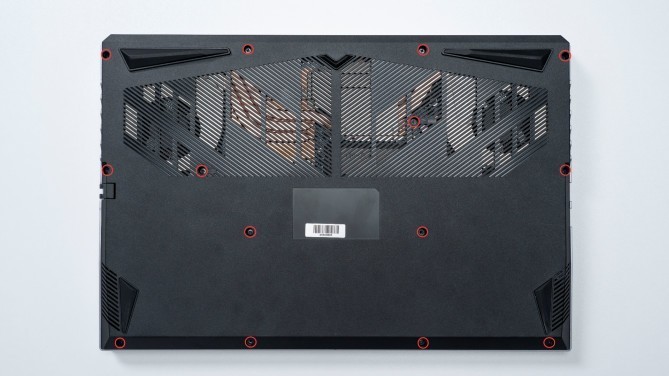

3、拆卸底部螺丝*14颗，位置分发如下图：

4、拆卸后盖D壳

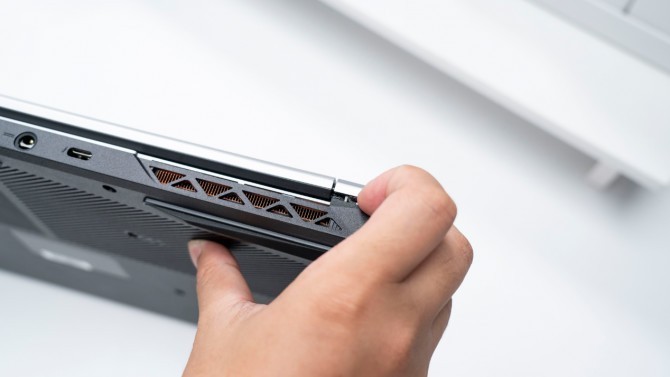

F117-毒药的D壳拆卸较为简单，先延转轴两侧刮开缝隙卡扣，然后就可以直接取下D壳面板了。（不想动指甲的机油可以找个塑料卡牌完成此操作，但是请勿使用金属材质物品代替）

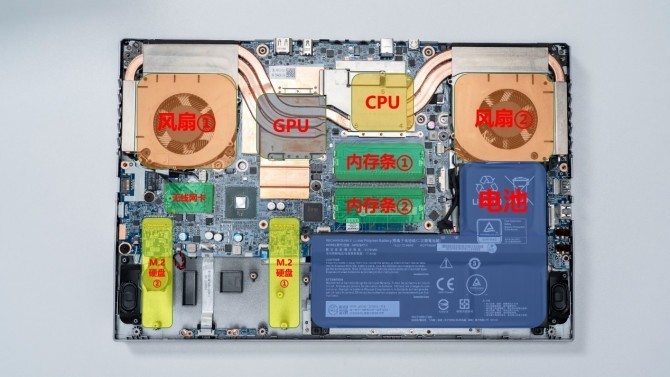

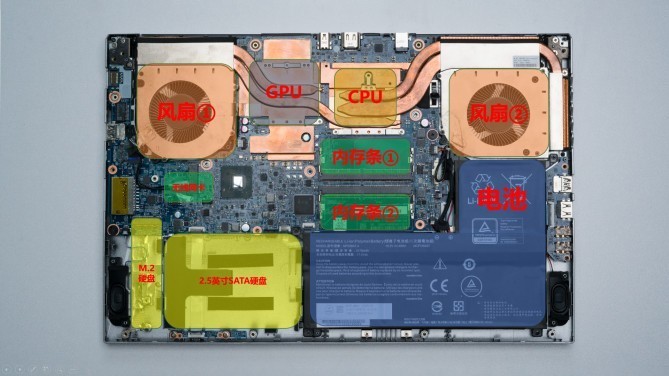

硬件布局：
需要注意的是，机械师F117-毒药系列游戏本中，RTX 3050/3050Ti配置机型与RTX 3060配置机型的内部结构是存在部分差异的，具体如下：
在RTX 3050/3050Ti配置机型中，F117-毒药共设有1个M.2硬盘接口（PCIE Gen3*4）、1个2.5英寸SATA硬盘拓展位，以及两个DDR4内存插槽。

在RTX 3060配置机型中， F117-毒药共设有2个M.2硬盘接口（左为PCIE Gen3*4，右为PCIE Gen4*4），以及两个DDR4内存插槽。


注意事项：

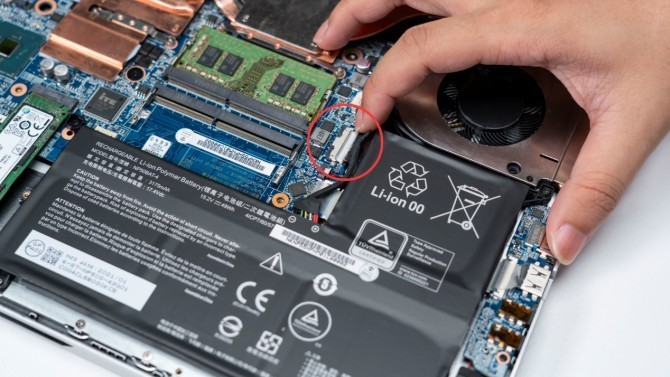

拆卸/安装内部硬件前，请先扣出电池连接线，断开电池与主板连接，避免硬件在通电状态下出现异常损坏。具体端口位置可参考下图：

PS：升级操作完成后，一定要记得重新插回电池连接线噢~

内存条加装

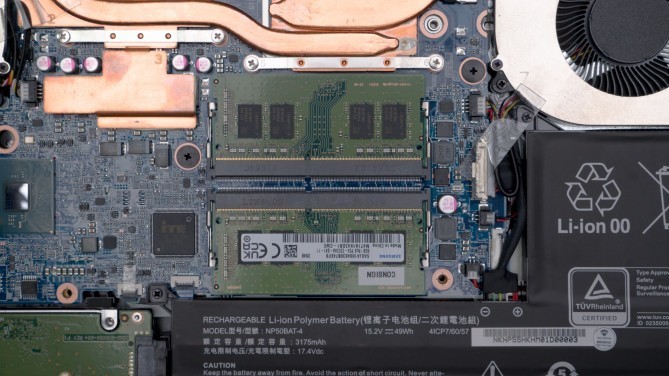

机械师F117-毒药 系列游戏本的主板上共设两个DDR4-DIMM内存插槽，最高可支持识别3200Mhz内存频率。

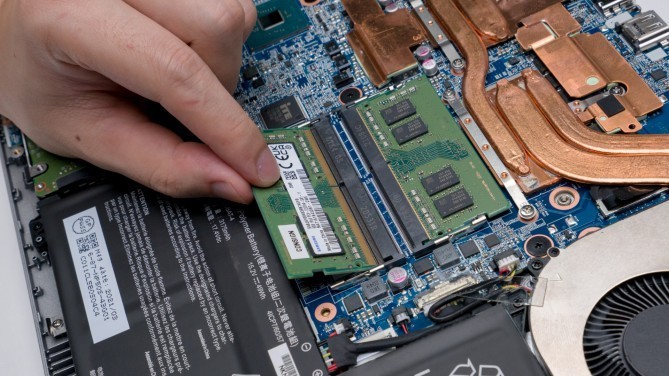

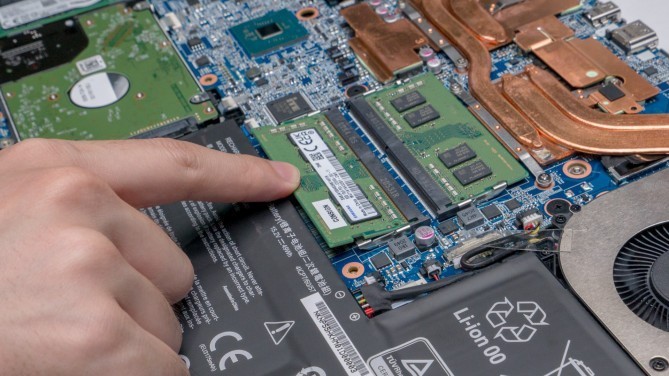

①安装内存条时，我们需要留意对齐内存条与主板插槽的防呆口，45°角斜着插入即可

②轻轻向下按压，随着”咔”的一声，内存条就顺利安装完成了。

M.2硬盘加装：
机械师F117-毒药系列游戏本中，RTX 3050/3050Ti配置机型设有一个M.2接口，RTX 3060配置机型设有两个M.2接口。

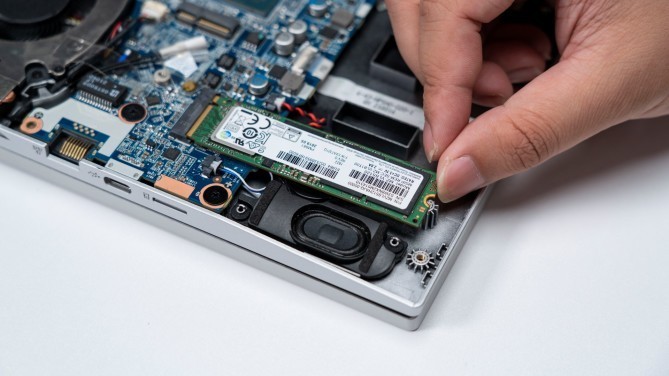

①安装M.2硬盘时，我们需要留意将硬盘防呆口与主板M.2接口的防呆口对齐，然后横向插入即可。

②拧上固定螺丝，M.2硬盘就顺利安装完成了。


2.5英寸SATA硬盘加装：

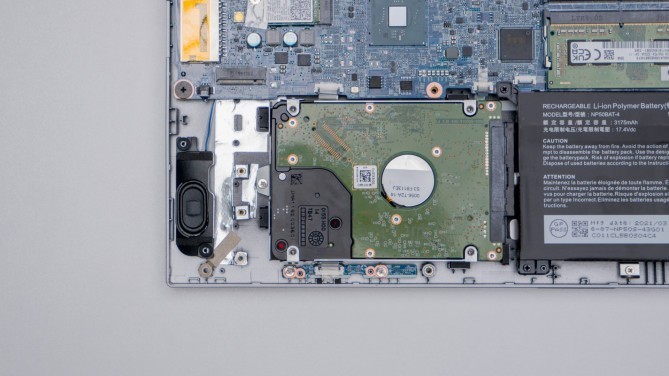

机械师F117-毒药系列游戏本中，RTX 3050/3050Ti配置机型中会设有一个SATA硬盘位，支持加装2.5英寸7mm厚度的SATA硬盘。（RTX 3060配置机型不支持此升级）

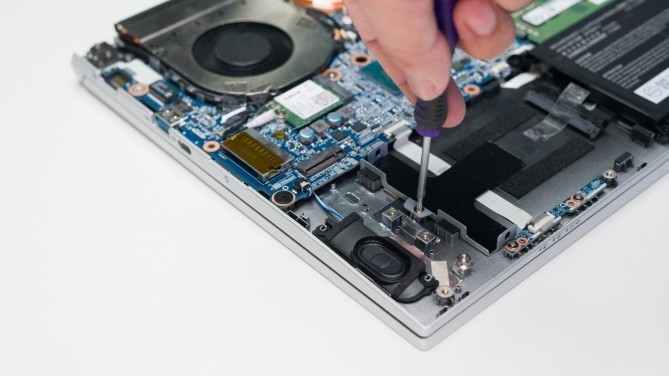

①先使用螺丝刀，将机器内置的硬盘支架拆卸下来。

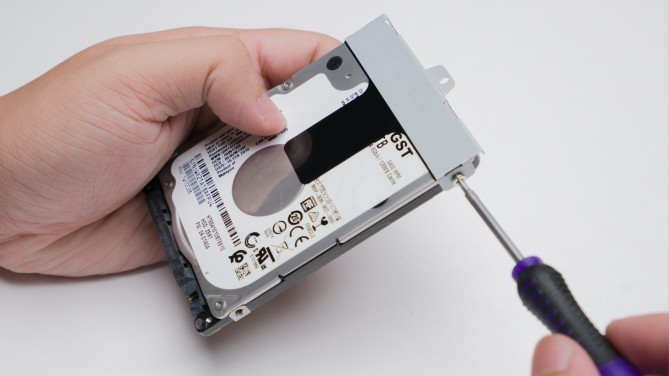

②将取下的硬盘支架安装到SATA硬盘尾部，并拧上左右两侧的固定螺丝。

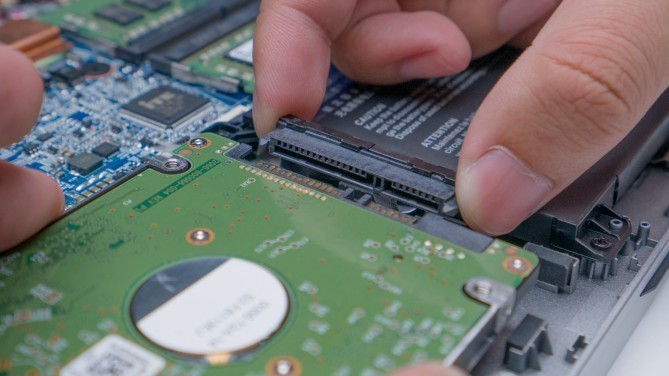

③将组装好的硬盘放置到对应的硬盘位，同时将硬盘接口插入到主板的硬盘线端口上。

④拧上硬盘支架的固定螺丝，2.5英寸SATA硬盘就顺利安装完成了。


以上就是本篇机械师F117-毒药 系列游戏本的硬盘/内存升级教程的所有内容了，文章的最后，再给各位机油提供一个拆机升级小建议：
笔记本硬件升级操作完成后，我们可以重新连接电池，合上盖子，在不上螺丝的情况下先开机，看一下电脑是否可以正常启动并识别加装硬件。如果可以，再进行关机操作并拧上螺丝；如果电脑升级后存在开机异常或识别错误，则可以关机操作后，再次拆卸后盖检查硬件安装情况，重复确认无误后，再合盖使用。
