GOA 液晶面板的电性能检测方法及液晶面板线路修复原理

在液晶面板的众多类型中，GOA（Gate Driver on Array，阵列基板栅极驱动器）液晶面板凭借其较小的边界宽度、可省去栅极驱动器芯片从而降低成本的优势，成为了未来的主流趋势。但在生产和使用过程中，对其电性能检测及线路修复十分关键。

GOA 液晶面板电性能检测方法

GOA 电路由多级 GOA 单元电路级联组成。传统检测中，常只能检测到最后一级 GOA 单元电路输出，若中间某级 GOA 单元失效，同样会致使最后一级输出异常，难以判断具体故障级，增加修复难度。

一种有效的检测方法是将与待检测的 GOA 电路输出端连接的扫描线与至少一根数据线电性连接，例如采用激光焊接等方式。可以选择与任意一根数据线连接，也可与所有数据线连接。之后

，通检测与扫描线电性连接的数据线电压，间接得出待检测 GOA 电路输出端的输出电压。

具体操作上，可检测覆晶薄膜上与该数据线对应电性连接引脚的电压。因为数据线与待检测的 GOA 电路输出端短路，其电压一致，而覆晶薄膜为数据线提供驱动信号且引脚与数据线数量对应，通过检测该引脚电压，便能实现对 GOA 单元输出电压的检测，进而判断出具体哪一级 GOA 单元电路出现故障。另外，也可将数据线一端与液晶面板上的测试垫片电性连接，在 cell 测试中测试测试垫片电压，得到待检测 GOA 电路输出端的输出电压。

液晶面板线路修复原理

当确定了 GOA 电路的故障位置后，就要进行线路修复。对于线路断路问题，如果断路位置易于操作，可以采用导线搭桥的方式连接断点两端，恢复线路导通。但如果是线路短路故障，需要仔细排查短路点，可能是由于线路绝缘层破损、元件损坏导致引脚相连等原因。找到短路点后，修复绝缘层或者更换损坏元件，以消除短路问题。

对于一些因焊接不良导致的线路问题，如虚焊、脱焊，可重新进行焊接操作，确保焊点牢固，连接可靠。在整个修复过程中，要注意操作的精细度，避免对其他正常线路和元件造成二次损伤。

GOA 液晶面板的电性能检测及线路修复是保障其正常工作和产品质量的重要环节。准确的检测方法和合理的修复原理，有助于提高生产效率、降低成本，促进液晶面板行业的发展。

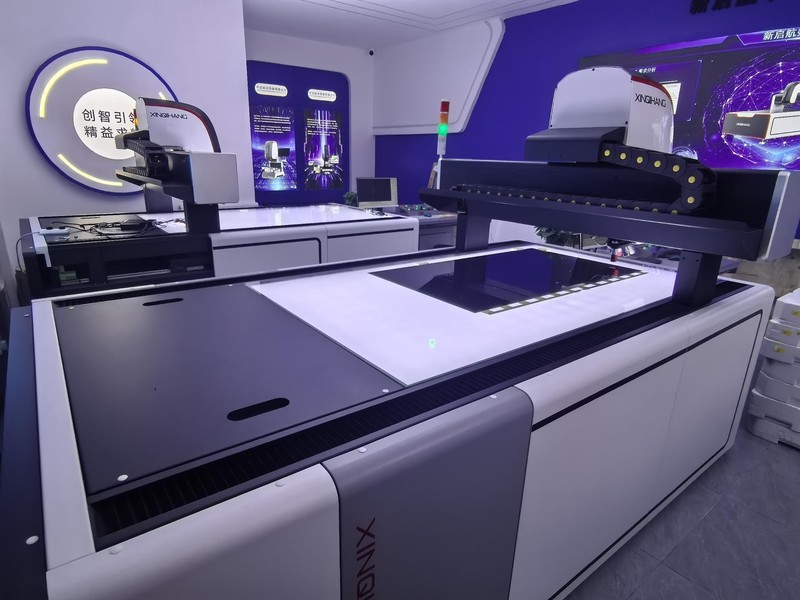

高精密激光线路修复机

新启航半导体有限公司水冷手动激光修复设备搭载 NW 激光器含精密光学、镭射加工/观测专用显微镜、镭射加工/观测专用光学物镜，X/Y 手动调节、Z 轴半自动调节，大理石精密光学基础载物平台。可针对工件特定材质层进行短路缺陷修补处理，具备强大的镭射修复能力。

1，适用场景

适用于TFT-LCD系列液晶面板,可适用面板尺寸15.6寸至120寸。修复LCD不良现象：亮点、暗点、断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线，横网等进行镭射修复。

2，先进的控制系统

使用了多线程技术，COM 技术及运动算法，图像视觉算法，实现电机驱动系统，激光控制系统，图像识别系统的联动控制，对机器实现微米级控制，准确找到产品缺陷点。全自动四孔鼻轮调焦（可选配四孔电动鼻轮),可供用户具有更多是选择；并且设备操作界面简单直观，降低人员的操作门槛。

3，高兼容性软件系统

不同型号的激光控制器通讯协议是不一样的，为兼容不同激光器，软件将不同型号激光器通讯集中到一个软件中，使用软件选项来激活当前激光器，这样做到激光器对操作者来说是透明的，操作人员只关注工艺与功能，不必关心具体所使用的激光器类型。
