适马镜头调焦底座（SIGMA USB DOCK UD-01）应用实例分析

    最近本人在摄影杂志发了一篇与适马50A有关的文章，考虑现在到看纸质摄影杂志的人不会很多，不想浪费，也在这里发一下供各位感兴趣的摄友参考和交流吧.

    以往选用单反副厂镜头的人多半都是冲着性价比而来，但是随着近年副厂“黑科技”效应的愈演愈烈，已经出现了选用副厂镜头主要是因为看中高性能的趋势，即便有的副厂镜头也价值不菲。

    副厂镜头有一个常见的问题，就是跑焦——即实际拍摄最清晰点与选定对焦点不一致的现象。即便是较高端的单反机身具有AF微调功能、可以调节镜头的对焦点位置，但是由于副厂镜头的对焦特性和各品牌单反机身不一致，常常出现不同的拍摄距离或镜头焦距下的跑焦数值甚至方向不一致的情况，机身的AF微调无法应对。这个问题是各品牌单反机身厂家与副厂镜头厂家“各自为政”所致，因为各品牌单反机身厂家都有自己的原厂镜头，难免有为了自产镜头的利益而与副厂不合作的现象，很难解决、令人头痛。笔者就曾经对自用的一个副厂变焦镜头采用“保长焦和中焦、放弃广角”做法，勉强使用。对于一般景深较浅的定焦镜头，如果出现不同的拍摄距离下的跑焦不一致的情况，要是追求精准的对焦效果，就只能限制这个镜头的使用范围了。

    笔者最近入手的适马50/1.4 DG HSM ART定焦镜头，也碰到了这个问题。当初我是冲着网传这个镜头是“二万以内最强标头、没有之一”的说法，舍弃价格几乎只有一半的原厂标头而入手的，入手后一开始就在我的尼康D810机身上使用了AF微调，可是随着拍摄距离的变化而出现的不同跑焦特性，直接影响了这个常用于浅景深拍摄的大光圈镜头的拍摄效果。

笔者有幸从浙江商家借到了一个适马调焦底座（SIGMA USB DOCK UD-01）。这是一种用USB连接镜头和专用连接底座、通过四个不同拍摄距离的测焦实拍、用专用软件（SIGMA Opitimazation Pro）对镜头固件进行修改、从而使镜头和机身的对焦特性达到基本吻合的专用调焦工具。

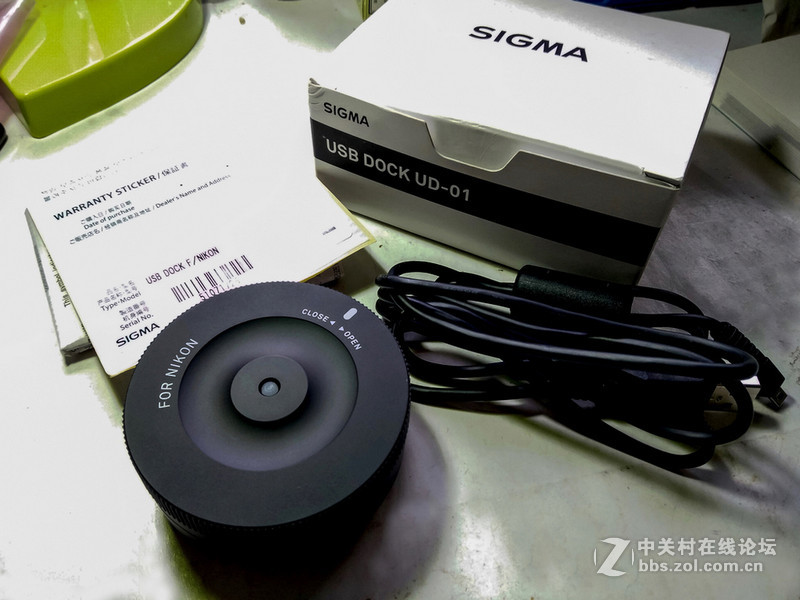

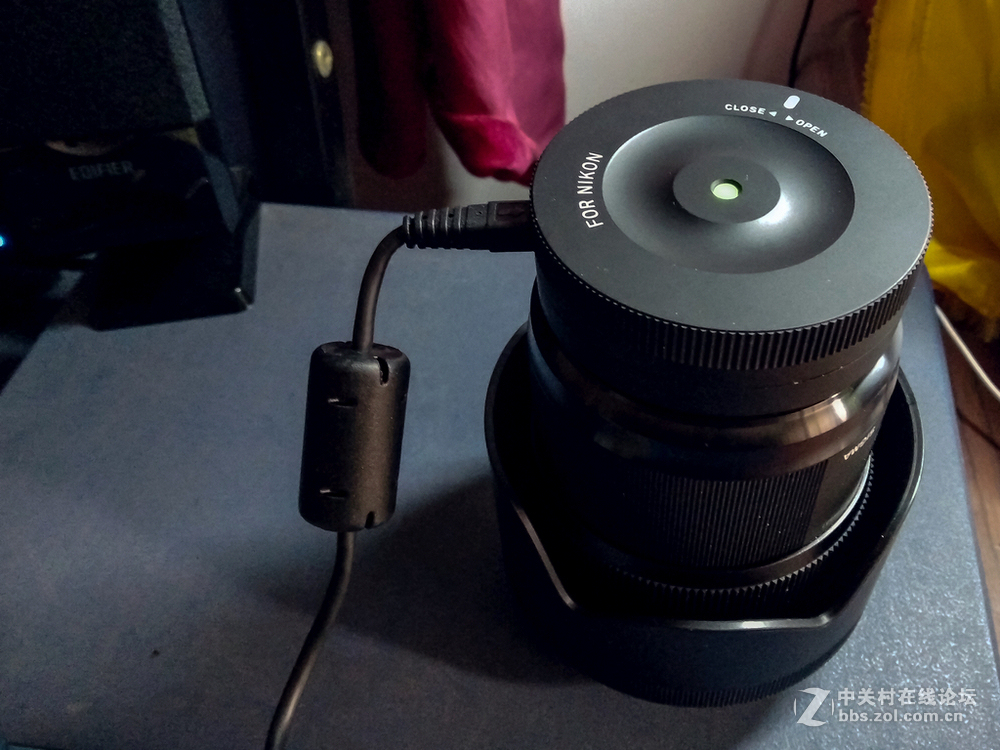

    以下是这个工具的开箱照（图1），实际上它是一个专用的镜头卡口（图2），在下载安装专用软件（SIGMA Opitimazation Pro）后，用USB数据线连接调焦底座和电脑（图3）。

图1

OPPO R7（R7c/电信4G） [OPPO手机]

时间:2002-12-08 12:00:00  快门:1/45  光圈:F/2.2  焦距:3毫米  感光度:600

图2

器材:OPPO R7（R7c/电信4G） [OPPO手机]
时间:2002-12-08 12:00:00  快门:1/35  光圈:F/2.2  焦距:3毫米  感光度:600

图3

器材:OPPO R7（R7c/电信4G） [OPPO手机]
时间:2002-12-08 12:00:00  快门:1/12  光圈:F/2.2  焦距:3毫米  感光度:1100

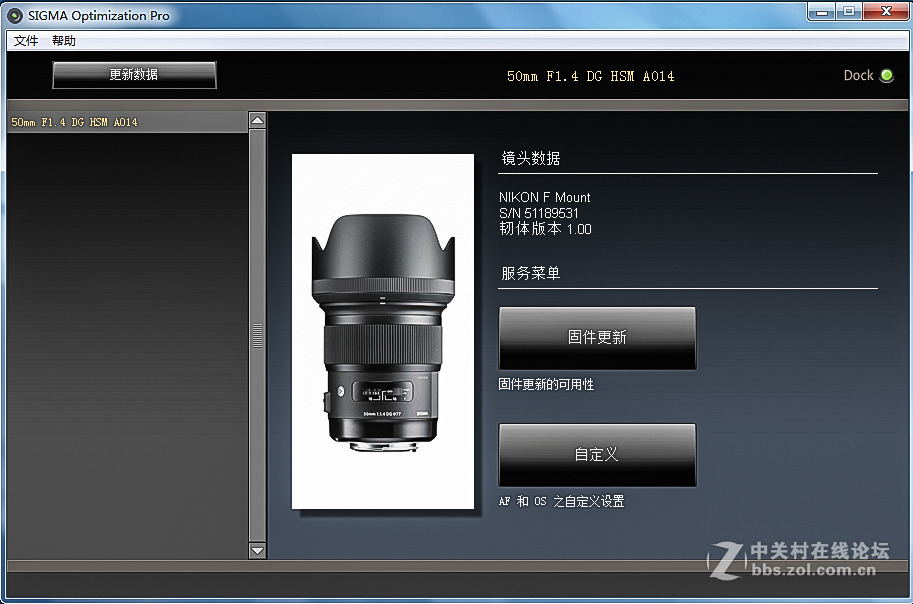

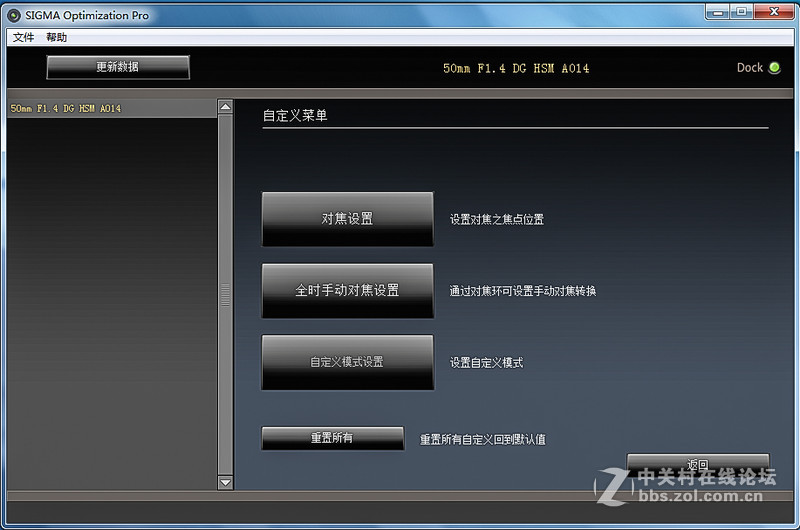

    打开软件后，调焦底座中心的绿灯亮起，软件会自动检测镜头的固件是否已更新，然后显示出目前所连接的镜头型号及固件版本（图4），选择“自定义”后出现如图5所示的界面，然后点击选择“对焦设置”即可根据四种拍摄距离的拍摄情况对四个区段进行调整。

图4

图5

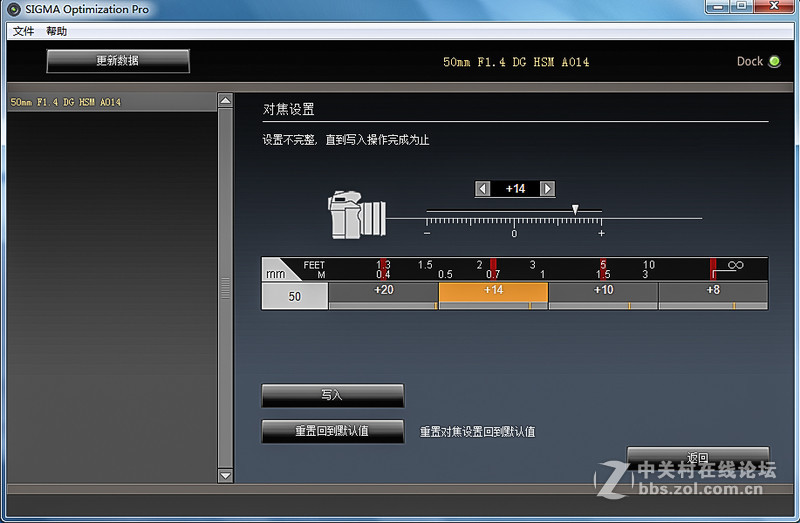

    使用测焦卡（下载链接/dcbbs/d268_32631.html）在四个拍摄距离区段反复实拍、测焦、调节写入固件设定值后，笔者对自用的这个适马ART 50/1.4 DG HSM ART镜头得到如图6所示的四个区段的最终设定值。大家可以看到，每个拍摄距离下的设定值均有变化，近距离拍摄设定值变化较大，在最近对焦距离0.4米处设定值达到了极限+20（这和只用机身AF微调的设定值相吻合，在这里设定的AF微调值为0），,随着拍摄距离的增大而设定值变化趋于平缓。

图6

    图7——图10是最终确定和写入镜头固件设定值后对测焦卡四种拍摄距离的实拍图。为了让大家能看清，后面三张进行了越来越多的裁剪；也为了让最清晰点比较明显些，只列出了最大光圈F1.4的实拍图；为了消除镜头对焦机械回差的影响，笔者全部使用了先对无穷远处对焦、再对较近处对焦点对焦拍摄的下行对焦拍摄方法。对焦回差的概念和处理方法请参见本人五年前文章《从腾龙A16 17-50mm F2.8镜头测焦看镜头对焦回差在浅景深拍摄中的影响》（/dcbbs/d34075_6477.html ）。

    为什么图10拍摄距离选用3米？这是因为测焦卡的刻度面积有限，即便用最大光圈、在3米处拍摄已经不能很好地显示测焦卡上的最清晰点。没有足够大的测焦卡，可以通过拍摄远处的对焦点，测试对焦点与远处清晰度的不同。结果显示，拍摄距离从3米至∞处镜头设定值基本相同，按拍摄距离3米来确定这个镜头∞处的设定值基本可行。对于其他不同焦距的镜头，应该有不同的拍摄距离来作为∞处的镜头设定值参考距离，在这里不作讨论。图11显示了约12米处树梢对焦点的清晰与约18米处空调铭牌模糊的对比，即使是十几米的距离，这个镜头在F1.4大光圈下还是有一定的虚化作用！

    图12是适马50/1.4 DG HSM ART镜头用USB调焦底座调整后的一张花卉微距实拍图。即使是因为最近拍摄距离的限制而使主体偏小，可裁剪了不少还是很清晰、虚实分明，接近微距头的效果了！还有一些各种距离的人像及动物实拍照片，都由于采用新方法而使对焦的准确度得到了很大提高，让人感受到了准确对焦对于摄影的重要性，因为篇幅关系恕不一一列出。

图7  距离0.4m

器材:尼康D810(单机) [Nikon（尼康）数码相机]
时间:2015-12-31 13:52:18.21  快门:1/640  光圈:F/1.4  焦距:50毫米  感光度:640

图8  距离0.7m

器材:尼康D810(单机) [Nikon（尼康）数码相机]
时间:2015-12-31 13:54:18.49  快门:1/500  光圈:F/1.4  焦距:50毫米  感光度:640

图9  距离1.5m

器材:尼康D810(单机) [Nikon（尼康）数码相机]
时间:2015-12-31 13:54:54.59  快门:1/400  光圈:F/1.4  焦距:50毫米  感光度:640

图10  距离3m

器材:尼康D810(单机) [Nikon（尼康）数码相机]
时间:2015-12-31 13:56:21.04  快门:1/250  光圈:F/1.4  焦距:50毫米  感光度:640

图11  约12米处清晰对焦的树梢和约18米处模糊的空调铭牌

器材:尼康D810(单机) [Nikon（尼康）数码相机]
时间:2016-01-02 08:35:01.40  快门:1/80  光圈:F/1.4  焦距:50毫米  感光度:64

图12 调焦后的一张花卉微距实拍图

器材:尼康D810(单机) [Nikon（尼康）数码相机]
时间:2015-12-31 15:19:37.62  快门:1/500  光圈:F/2.0  焦距:50毫米  感光度:64

     从以上实拍和适马镜头USB调焦底座应用实例分析，我们可以这样认为：

1、  由于副厂镜头和其他各品牌单反机身的对焦特性不同，或是因为各自制造的累积误差，容易出现实际拍摄最清晰点与选定对焦点不一致的跑焦现象，而且往往在不同拍摄距离下的跑焦数值甚至方向都会不同，会直接影响到副厂镜头的拍摄对焦效果。

2、  适马镜头调焦底座可以根据四个不同的拍摄距离分别调整镜头的对焦特性，使各种拍摄距离下实际拍摄最清晰点与选定对焦点基本一致，这是追求精确对焦的副厂镜头使用者的福音，这种测试和固件调整方法也比单纯的机身AF微调更为严谨和全面。

3、  如果这个专用工具的适用拍摄距离区段数量更多、分得更细，或者至少让设定值变化较大的近距离区域分得更细，将会使在各种拍摄距离下实际拍摄最清晰点与选定对焦点的一致性更为精确，或者说是让镜头相对于拍摄距离的最清晰点分布曲线与实际对焦点分布曲线更加吻合，但同时也会使相应的测焦拍摄和镜头固件参数调整的工作量增大，或许这不是业余使用者而是专业厂家的适用范畴了。但个人认为，反复地测试和折腾器材直至最佳效果，也是摄影的乐趣之一，不是吗？

4、笔者近五年来总共进行自用或朋友委托的原厂镜头测焦只有10例左右，虽然跑焦的情况相对较少、也没有发现跑焦随拍摄距离变化的情况、有跑焦的话用AF微调都可以解决，但是要断定原厂镜头没有这个现象，测试数量还是太少。可以肯定的是，厂家一定会进行与本文类似的的测试和镜头固件针对调整，尽管还有各方面累积误差的存在，但由于高端一点的单反机身都有AF微调功能、原厂镜头跑焦问题一般比较容易解决。如果有了这个专用工具，副厂镜头对焦准确度也可以达到同样的效果。

5、  在测焦拍摄时要特别注意保证每次对焦的一致性，除了前面提到过的采用下行对焦消除镜头机械回差的影响外，还必须用点对焦。如果机身是某销量最大、但入门单反对焦精度较差的的品牌，只能重复多拍几次、以出现率最高的拍摄结果为准。

6、  这个专用工具还可以用于变焦镜头各距离档位、对焦限定和防抖功能的调整。因为笔者目前还有没适马变焦镜头，无法进行试用，但可以肯定的是，这种调焦对于变焦镜头具有更大的意义，因为变焦镜头影响跑焦的因素更多，单纯的机身AF微调更加难以应对。

7、这个据称为世界首款的适马镜头调焦底座（SIGMA USB DOCK UD-01）和配套软件（SIGMA Opitimazation Pro）目前只能用于适马新款的Art、Contemporary和Sports三个系列镜头，如果能够扩大适用范围、或是也在其他副厂镜头上推广，将会大大有助于副厂镜头的广泛应用，让单反镜头使用者的选择余地更大，值得各相关厂家和研究机构认真考虑。
