你也可以拥有：终极小机箱的制作过程（转）

在星空(中国)上发了两个终极小机箱的帖子，很多网友都在M我能不能帮做一个，因为我是用比较简单的工具做的，做一个要花费非常长的时间，耗费大量的精力，让我帮别人做实在是没有动力去做，如果我有线切割等这样的工具，做起来又快又不累，倒是可以帮大家做几个，只是工具实在是有限，所以在私聊里都拒绝了；

看技术改造区星空(中国)的网友的帖子，比我能折腾的多的是了，我相信只要把我的一些经验共享出来，大家都能做出比我那个更漂亮的“终极小机箱”


1. 先说下工具，我刚开始用到的工具只有一个小台钻和几把锉刀、后来添加了一个小电磨，这样磨平方口的边就更容易了，也没那么累

工具列表如下（工具这里我尽量写详细些）：

a.小台钻，大的开起孔来更有效率，但是小的打小孔的时候更精准（要注意大的台钻可能夹不了1mm的钻头）

b.小电磨，我是在住的附近五金店买的，是最小号的那种，只能夹3mm直径的电磨头

c.大锉刀一把，附近五金店买的，用来修平方口

d.小锉刀一套，附近五金店买的，用来开USB口、修正一些孔的大小等，特别是底板上固定主板的那4个孔，经常是差那么一点，我就用小的圆锉到锉到合适的位置。。。

e.螺丝刀、剪刀、锯条、尺子、笔等必要的小工具，平常家里应该都有的...

f.1mm~5mm的钻头若干，五金店很好买

g.16mm的金属开孔器，五金店有卖，几块钱而已，用来开电源开关的孔的（这里要注意以下，我的小台钻夹不了这个开孔器，因为开孔器的夹轴是10mm的，我的小台钻最大能夹6.5mm，我是硬把开孔器的夹轴磨到6.5mm以下才用的）

h. 打印机，用来打印开孔的纸的，这个大家可以画好图纸去找别人打印，但是要注意一点，打印出来后一定要拿尺子量一下每个格子间隔是否都是5mm（因为我开孔用的钻头是4mm的，所以每个格子的间距是5mm，两个孔间的距离2mm，由于是手工打点定位的，难免有一点误差，用5mm的格子、4mm的钻头开孔我觉得是最好的，格子大了钻头小了开出的孔中间间隔会太大，格子的宽度和钻头直径太接近，很容易两个孔相切...）
附上我画的格子（蛋疼的水印...）:


2. 材料

a.铝机箱，我的铝机箱都是在一个卖功放铝机箱的淘宝店里买的，他那里有很多适合做小电脑的铝机箱，大家可以去看他的箱子的尺寸，买个合适的来DIY就行，我买了好几个不同样子的
（我下面演示的箱子不是这个箱子，请注意）

b.硬盘笼子，终极小机箱上用的那个都是标准光驱位的，也就是说那个硬盘笼子可以换成普通的光驱，我是在X东买的
（我下面演示的是两个3.5寸软驱位的，不是光驱位的，请注意）

c.电子温度计，5V供电的（很多卖水冷的店都有卖的）

d.开关，我在其他的一个星空(中国)上找到了生产这些开关的厂家的淘宝店，买了好多个不同颜色的，可以选择LED灯的电压、是否是自锁等（电脑的电源开关用不自锁的）：

e.USB插头，一定要直的，如果针脚是弯的，不太适合在这种厚铝板上安装（要安装也行，看你的技巧了）

f.内部的USB连接线、硬盘灯等，都是旧机箱上拆出来的



3.制作方法：

a.开方孔，方孔主要是机箱前面板的光驱位、主板的IO板、温度计口、电源口等，方法都是一样的

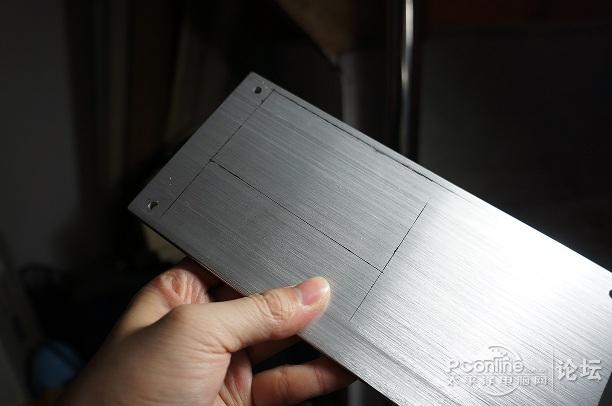

先在铝板上画好大概的开口位置：


然后打一圈2mm的孔（注意不能打过画好的边界）：


想办法敲掉一点边（我这用到了小螺丝刀、台钻继续打孔等方法...），让锯条能穿过去，然后用锯条锯：


费了很大的劲后，终于成这个样子了（这里注意以下，最好用纸胶布贴住铝板再弄，否则螺丝刀、锯条什么的没拿稳在正面板上一划....，多买几张砂纸磨吧）...


大致开口：


拍这些照片的时候我还没有电磨，看到这个照片我的手还隐隐作痛...



b.开密密麻麻的散热孔...

打印好的方格：


贴到铝板上，并且画好开孔的边界，要不很容易打打就打错位置了...

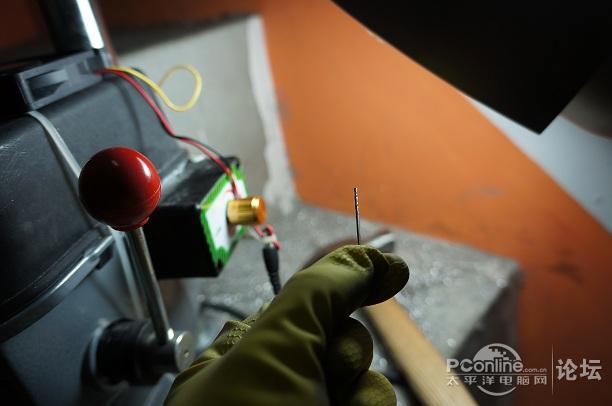

找出你的钻头夹能用的最小钻头（我用的是1mm的）：

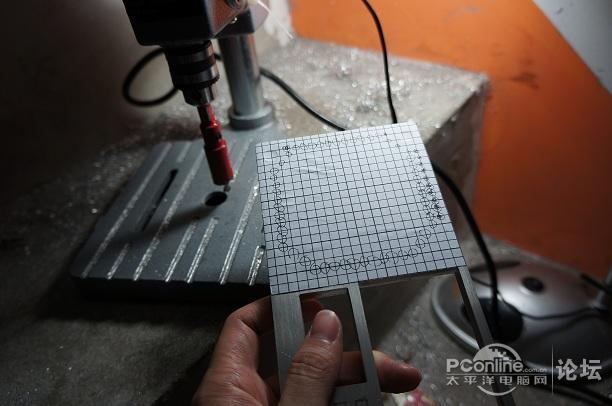

打好定位用的小孔：


打好后的样子：


撕掉那张方格纸：


用4mm的钻头打穿过去：


拿出你的毅力，继续...（注意不要让台钻的电机过热，打一会后人要歇一会机器也要歇一会）:


打完孔后用5mm的钻头削一下孔边（钻头轻轻碰一下就行，后来我发现用砂纸磨更快更好）


开好散热孔：



c.开电源开关的孔，这个很简单了：


d.开USB的小方孔也很简单，就是先打几个小圆孔，然后用小锉刀硬锉出来就行了


这个面板完成后的样子（其实我之前发过一次的）：










----------------------------------------------------------------------------------------

大致就这样了吧，大家可以发挥自己的想象力，做出自己的终极小机箱


本来有人约我写个稿子的，由于工作经常出差，后来就没联系了，干脆就发到这里让大家都跟着做自己的终极小机箱吧...

由于拍照片的时候不是所有过程都拍出来，比如主板如何固定等，我相信这种小问题对星空(中国)里爱折腾的根本就不是问题，就不用我教了，呵呵...

版主再给个精吧
