情有独钟涡轮扇,映泰GTX1060拆解分享

4246浏览 / 19回复

星光的狂想

星光的狂想

1
精华
80
帖子

等  级:Lv.4
经  验:1647
  • Z金豆: 102

    千万礼品等你来兑哦~快点击这里兑换吧~

  • 城  市:广东
  • 注  册:2012-09-02
  • 登  录:2024-09-27
发表于 2016-10-17 19:13:16
电梯直达 确定
楼主

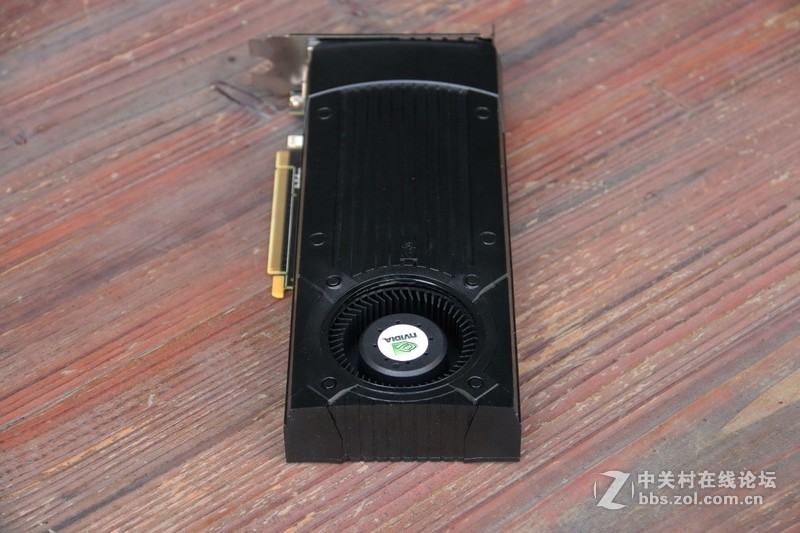

就冲着N卡游戏性能同比苏大妈家的好,致使我不再考虑RX480,前段时间入手了映泰GTX1060一卡。或许真的是对涡轮式风扇的热爱,在480上市之初也有心动的时候,但最终还是忍住了,在挑选1060时,还是选了这一独特的外观。


情有独钟涡轮扇,映泰GTX1060拆解分享

说到涡轮式散热,大多数人的印象就是“渣渣”,散热差、噪音大。但实际上真的是这样么?一个小小的涡轮式散热风扇到底散热能不能与非公版的两三个散热风扇抗衡?


情有独钟涡轮扇,映泰GTX1060拆解分享

先来说说涡轮式散热显卡的最大优势,即使是多个显卡共同散热,显卡所排出的热空气也丝毫不会对机箱内部环境造成影响,因为所有的热空气都直接从显卡尾部排出机箱,不但不会对机箱温度构成威胁,同时还能够帮助机箱内部的空气流通,变相起到一个机箱风扇的作用。




外观就不多讲了,下面就直接动手拆了。


情有独钟涡轮扇,映泰GTX1060拆解分享

映泰GTX1060不像公版那么复杂,正面就一个简单的外壳,大部分螺丝都在显卡背部。先把显卡背面的螺丝都卸下来。


情有独钟涡轮扇,映泰GTX1060拆解分享

金手指上方还有两颗螺丝,拆完所有的螺丝后即可拆掉显卡外壳。比起公版复杂的泰坦皮,映泰GTX1060来得更加简单。


情有独钟涡轮扇,映泰GTX1060拆解分享

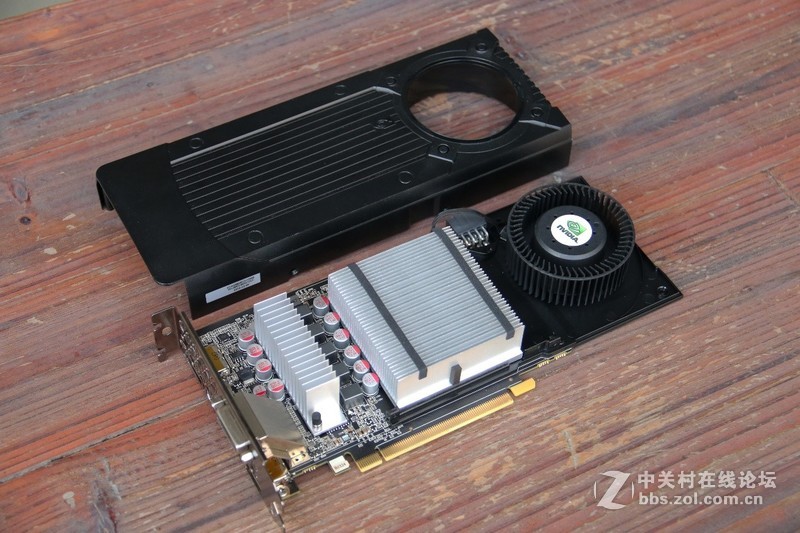

看似简单的内部结构,设计还算合理。我们可以看到,散热鳍片的朝向和尾部出风口是垂直的,冷风从风扇正上方进入,通过涡轮风扇吹向散热鳍片,最后从显卡尾部排出,整个过程是不会影响到机箱内部的温度的。



情有独钟涡轮扇,映泰GTX1060拆解分享

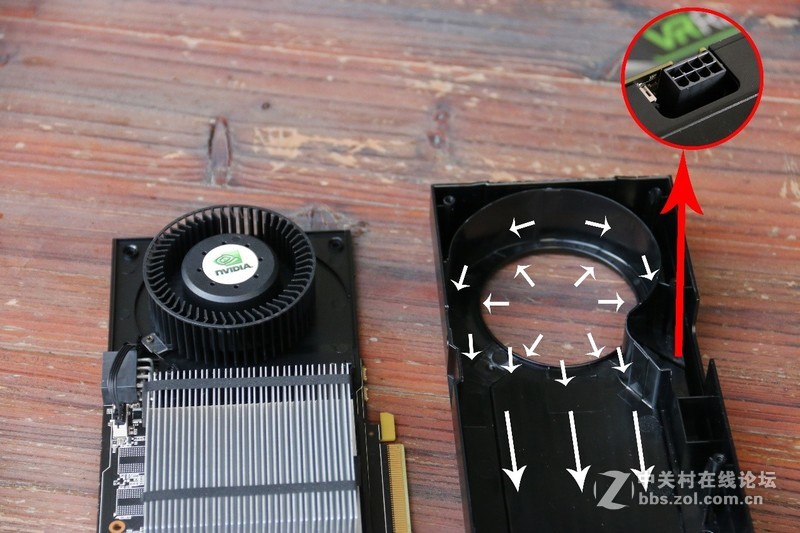

显卡内部风道是一个相对比较密封的结构,由于涡轮风扇的空气流向是朝着四周出风的,所以导风罩起到了一个改变空气流向的作用,让涡轮扇叶吹出的空气全部都朝着一个方向进行。同时略为收缩的空气出口能确保冷空气不会从供电接口流出。


情有独钟涡轮扇,映泰GTX1060拆解分享

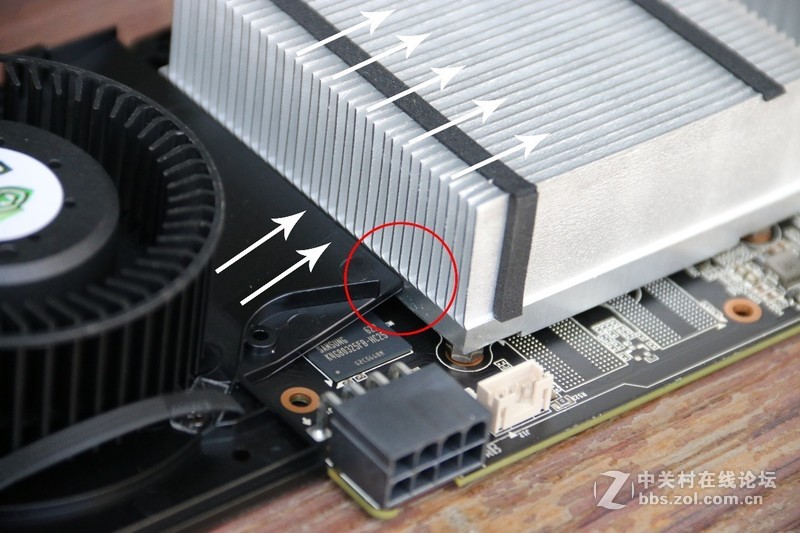

内部空气流动方向则是朝着一个方向前进,完全形成了一个气流的单行线,这样显卡的风扇所吸入的空气则能够保证全部都是冷空气。稍微凸起与鳍片平行的面板能保证所有冷风通过鳍片从而带走GPU所产生的热量。


情有独钟涡轮扇,映泰GTX1060拆解分享

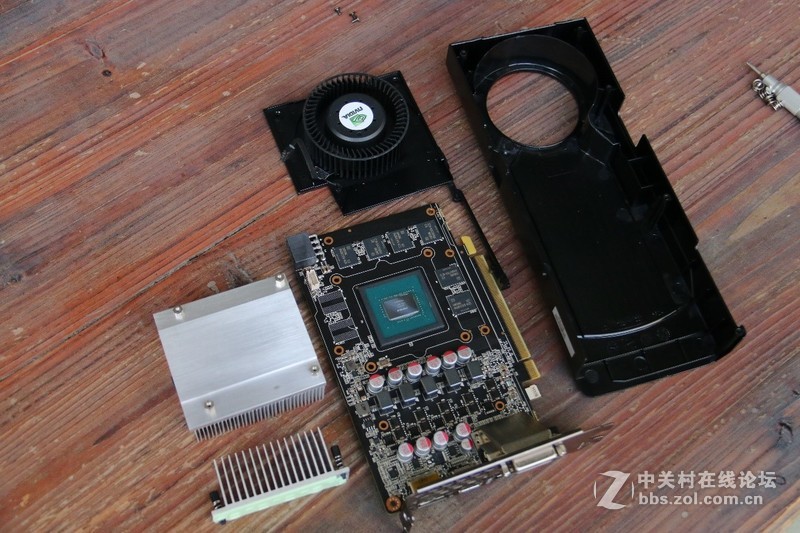

整个显卡的拆解十分方便,只需要拿掉几颗螺丝就可以彻底拆解包括风扇在内的整个散热系统,相对很多开放式散热的显卡而言,想要清理散热器都是要一整个拆开的,所以不管是使用还是维护清理方面,涡轮式散热的好处还是立竿见影的:冷进→热出,同时不会影响到机箱内部的散热温度问题。


接下来,来一波测试。

拷机最高83°C,比起网上看到RX480的89°C好一点。
情有独钟涡轮扇,映泰GTX1060拆解分享



最后再来跑跑游戏。


情有独钟涡轮扇,映泰GTX1060拆解分享
情有独钟涡轮扇,映泰GTX1060拆解分享
情有独钟涡轮扇,映泰GTX1060拆解分享

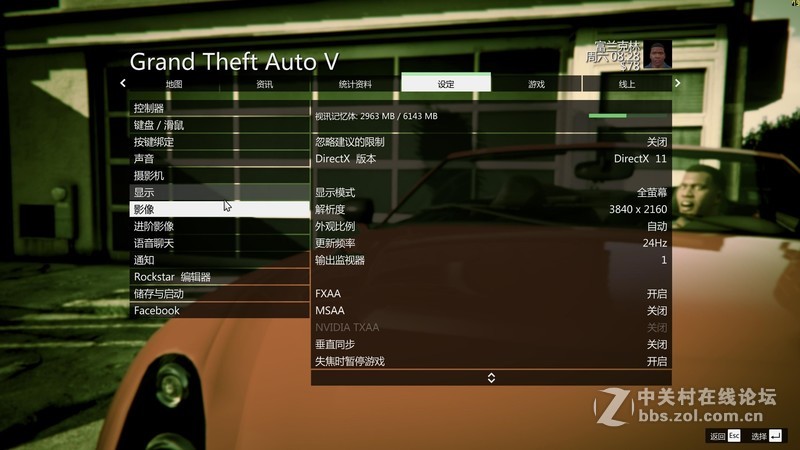

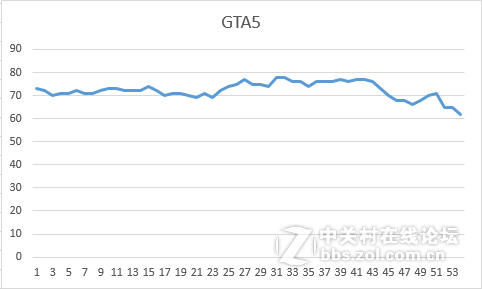

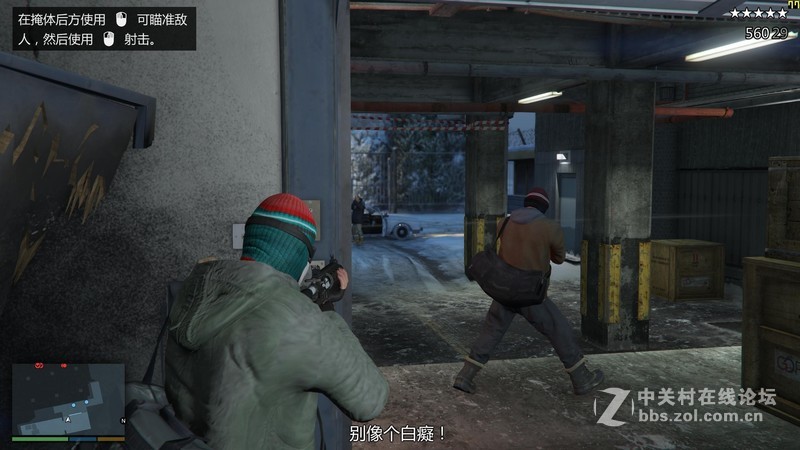

GTA5测试,2K分辨率,帧数最低保持60帧以上。


情有独钟涡轮扇,映泰GTX1060拆解分享
情有独钟涡轮扇,映泰GTX1060拆解分享
情有独钟涡轮扇,映泰GTX1060拆解分享

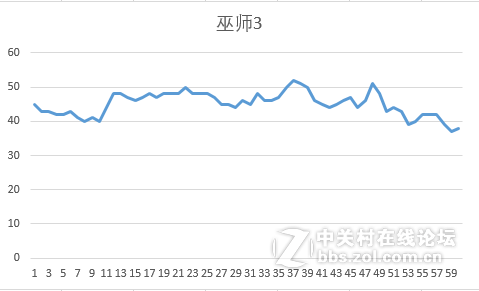

巫师3最高画质,40到53帧之间,这分数有点偏低啊,有大神知道原因?


情有独钟涡轮扇,映泰GTX1060拆解分享
情有独钟涡轮扇,映泰GTX1060拆解分享
情有独钟涡轮扇,映泰GTX1060拆解分享

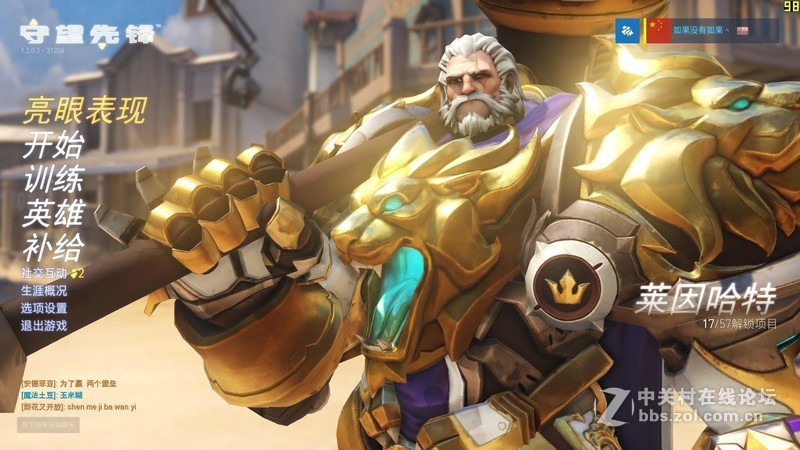

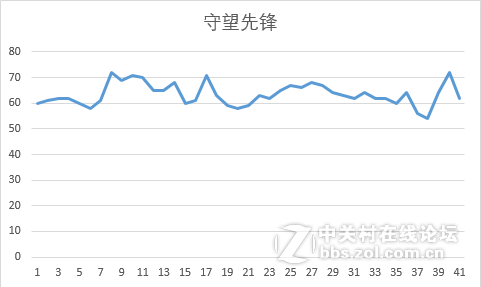

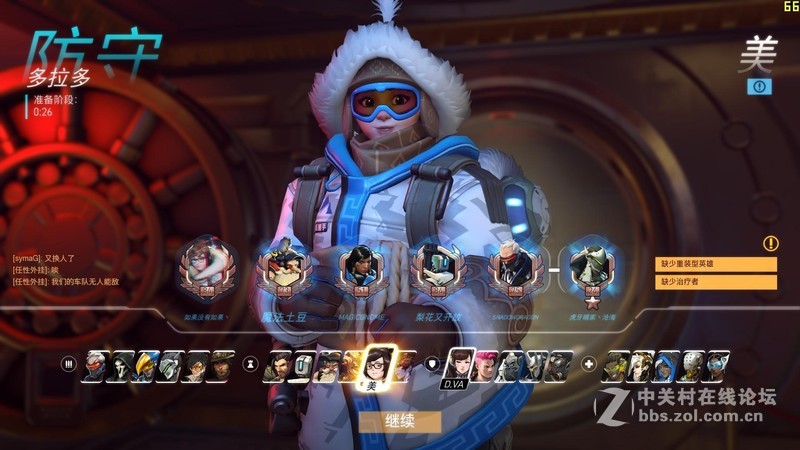

最后就是屁股了,4k分辨率帧数在60以上,已经心满意足。希望这卡不会很坑。


整体上来讲,涡轮式散热的显卡并没有大家想象的那么坑,至少拷机的温度,还是控制得比RX480的要好,至于你们喜不喜欢这一设计,那就仁者见仁智者见智了。


评分:+Z金豆 5  已有 1人参与评分

评分 收藏 +2

2751wy

2751wy


精华

帖子

等  级:Lv.1
经  验:117
发表于 2016-10-18 14:41:12 1楼
显卡能有啥拆的

hongchenzui1

hongchenzui1


精华

帖子

等  级:Lv.1
经  验:116
发表于 2016-10-18 15:26:43 2楼
显卡好看有啥用

guangfeng199...

guangfeng1997


精华

帖子

等  级:Lv.5
经  验:3112
发表于 2016-10-18 15:30:08 3楼
1060性价比主选啊

tufu0353

tufu0353


精华

帖子

等  级:Lv.2
经  验:287
发表于 2016-10-18 16:48:29 4楼
有钱就买这类的了

yu50185476

yu50185476


精华

帖子

等  级:Lv.3
经  验:1043
发表于 2016-10-18 23:58:16 5楼
我非常喜欢涡轮 但我现在的机器是分体水冷 喜欢公版的马甲 还不想 把显卡的水准头去掉 我这人太爱纠结了 服了

baidu_6t61j2...

baidu_6t61j287o


精华

帖子

等  级:Lv.1
经  验:7
发表于 2016-10-19 03:46:12 6楼
涨姿势了,支持科普贴。?

j8hc8h

j8hc8h


精华

帖子

等  级:Lv.1
经  验:26
发表于 2016-10-19 09:51:25 7楼
支持,加油

晗_355

晗_355


精华

帖子

等  级:Lv.2
经  验:335
发表于 2016-10-19 11:19:57 8楼
謝謝分享!

stomachhit

stomachhit


精华

帖子

等  级:Lv.1
经  验:226
发表于 2016-10-23 10:57:25 9楼

涡轮散热效果还不错呀


interring

interring


精华

帖子

等  级:Lv.1
经  验:134
发表于 2016-10-23 11:12:42 10楼

刚开始我也很想 入手RX489


interring

interring


精华

帖子

等  级:Lv.1
经  验:134
发表于 2016-10-23 11:13:37 11楼

刚开始我也很想入手RX480

elegannt

elegannt


精华

帖子

等  级:Lv.1
经  验:204
发表于 2016-10-23 11:29:52 12楼

佩服这些敢动手拆卸的胖友们


explosivv

explosivv


精华

帖子

等  级:Lv.1
经  验:132
发表于 2016-10-23 11:48:54 13楼

做工还是挺不错的


volunttear

volunttear


精华

帖子

等  级:Lv.1
经  验:169
发表于 2016-10-23 12:11:51 14楼

映泰出品还是值得放心的


muzishit

muzishit


精华

帖子

等  级:Lv.2
经  验:303
发表于 2016-10-23 12:21:37 15楼

多少米入的


casuallove

casuallove


精华

帖子

等  级:Lv.1
经  验:111
发表于 2016-10-23 12:28:52 16楼

温度控制得挺不错的


geusture

geusture


精华

帖子

等  级:Lv.1
经  验:120
发表于 2016-10-23 12:38:51 17楼

我倒是挺喜欢涡轮散热的


elegannt

elegannt


精华

帖子

等  级:Lv.1
经  验:204
发表于 2016-10-23 13:17:46 18楼

现在挺想入手1060


stomachhit

stomachhit


精华

帖子

等  级:Lv.1
经  验:226
发表于 2016-10-23 13:21:16 19楼

性能还是杠杠的
