#科普时间# 钛金电源什么鬼！

或许在几年前在你组装电脑时，电源往往是人们容易忽视的一大组件。当时玩家们选择的标准或许是掂掂产品沉不沉，风扇大不大，线材标配的够不够。

    然而今天你再问，相信很多人会把一个东西当做第一标准，那就是传说中的“80Plus”。虽然说它是一柄双刃剑，不过我们必须承认，80Plus的确将开关电源行业带到了一个高速发展的时代。虽然这种发展充满着诸多矫枉过正的味道，但是对效率的盲目追求总归还是带动了一些发展。

    不过老调长谈80Plus已经很无趣了，80Plus机构在将近5年前的“最新”标准，那就是80Plus钛金牌。

    5年前？没错，早在2011年80PLUS机构就公布了白金认证之上的80Plus钛金，只不过由于当时的产品技术和工艺都不成熟，所以很多产品即便是得到了认证也没有上市，就更别提量产了。

    80Plus钛金牌会拥有更高的转换效率要求，80Plus钛金牌的效率一定是目前电源难以企及的高度。不过如果真的只有这些不是换汤不换药吗？事实上80Plus钛金牌给我们带来了一个很大的改变，或者说是给了大家一个更加奇特的发展方向，那就是注重低负载。下面就请诸位听笔者慢慢道来这一切。

神话般的转换效率

    首先我们来看看80Plus的钛金认证标准。

    80Plus钛金牌要求10%、20%、50%、100%的效率分别为90%、94%、96%、91%，20%功率因数最低为95%，效率整体比白金牌高2%。可能很多同学对于96%这个数字没有什么概念，如果是工科出身的朋友肯定知道交流电变成直流电要经过一个名为整流的过程，一般来说一次整流的效率就会在96%这个数字，220V交流电整流会形成310V（无源PFC）或者380V（有源PFC），从380V再降压到12V效率又会降低很多，所以说96%这个数字对于传统的开关电源技术来讲，就是不可能达到的高度！

一枚市售80Plus钛金认证的电源内部

    我们都知道这些年开关电源在技术方面最典型的变化就是软开关在不断的替代硬开关，我们口中常说的LLC谐振、ZVS移相全桥、有源箝位正激就属于非常典型的软开关技术，从白金牌这个级别就已经没有主电路采用硬开关的电源，钛金认证电源亦是如此。

    还有一点不得不提的是，近些年来电源的制造大厂们都在研究电源的主控芯片，我国知名的代工厂都已经拿到了自家的主控产品，这也就是近一两年来钛金电源为何逐渐增多的原因之一。

10%低负载要求效率极为苛刻

    与原先不同的是，80Plus钛金认证对于10%负载下的转换效率就极为苛刻。

    80Plus标准钛金认证标准其90%的标准在目前来看也只有极少数产品能达到。不过很多朋友肯定有疑问，80Plus钛金牌为何突然提高低负载的标准，那么这样做又有什么意义呢？

钛金牌为何突然提高低负载的标准？——服务器！

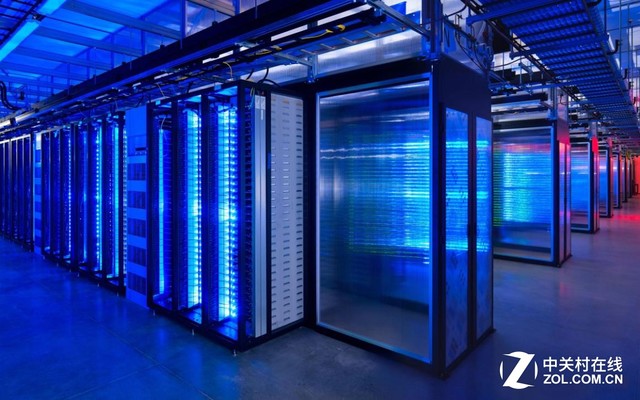

    说到了这，那么不得不提的就是服务器了。很多人在疑问服务器真的是在24小时都工作吗？的确，服务器是24小时都在开机，不过实际上一天只有在少数时间在高负荷工作。也就意味着虽然我们看着服务器往往要使用功率很高的电源，但是在实际应用过程中绝大多数时间仅使用了电源20%的负载能力。

几乎所有硬件都有非常强悍的电源管理能力 这里不得不说的就是“空满载功耗比”

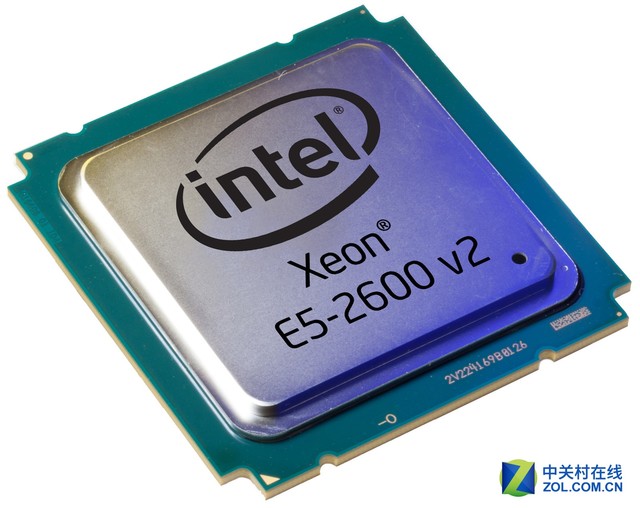

    在未来的发展趋势当中，绝大部分硬件的空满载比例在不断提高，就拿Intel平台来说，一颗130W的CPU，6年前的CPU待机功耗只能做到满载的40%，现在这个数字已经低于10%，甚至可以做到更低。内存也可以很好的降低功耗，外存储器功耗相对来讲本身就是较低，所以说我们要面临一个越来越大的功耗波动情况以及越来越多的超低负载时间，引入10%效率正是如此。

20%负载严格的功率因数

    在过去的80Plus电源认证中，对于功率因数的要求只放在了50%（峰值）这个值上，而在钛金牌当中直接将这个要求作了修改。可能很多朋友觉得PFC本身就很高很高自然不成问题，不过我想告诉大家一个事实，就笔者自己测试的电源来讲，能在20%负载达到0.95这种功率因数的产品可以说几年前少之又少！现在逐渐多起来的主要原因是相同方案的不同贴牌再售卖！

    首先80Plus钛金牌的目的是在于节能环保，与实际交的电费并无太大关系。而凡是大型的厂房，都是拥有无功电表的，也就是这部分浪费都是要自己买单的。所以说对于数据中心的管理者来说，选择更高功率因数的电源是有更好的经济价值的。

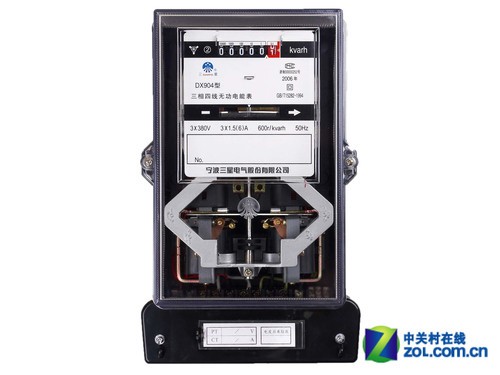

工厂里常见的无功电表

    对于在20%低负载时有功率因数的要求，也是因为笔者在上页当中提到的节能技术不断进步所导致的结果。由于开关电源工作在230V下的功率因数会比115V下更低，这一要求很可能成为钛金牌电源的真正门槛之一！

即将开启的钛金大战！

    现在的DIY电源市场，80Plus金牌以及白金牌产品的确如雨后春笋一般涌出，不过我们可以看到大多数产品仍然采用了非常常规的设计和堆料的方式实现。关于80Plus钛金认证，并非大家不想“开战”，只是刀枪剑戟斧钺勾叉的年代过去了，随便抄起根棍子就能闹革命的时代不在了。

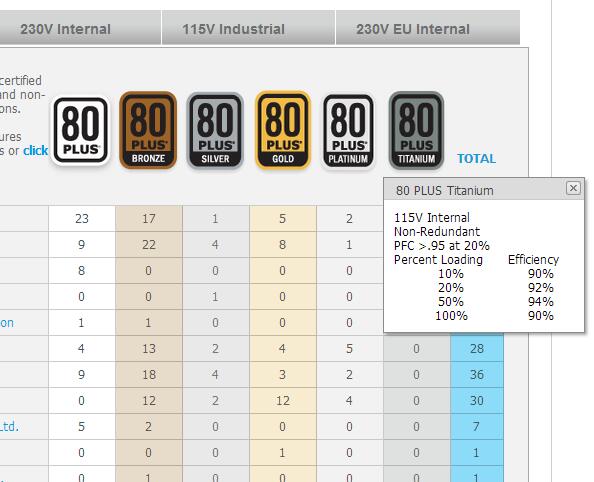

80PLUS钛金认证标准

    道理就是如此，银牌电源就好像我们小时候读书，但凡有点小聪明的人只要临考试前多啃啃书一定能考到90多分；而金牌电源则像中学，努力下去肯定能有；白金牌则像大学的毕业答辩，如果没有自己的方向与积累，便拿不到好成绩；至于钛金牌……就真的是科研成果市场化的难度了，现在市面上虽然钛金电源逐渐多了起来，但不同、且自主研发的电源方案又有几个呢？

    其实，80Plus这种认证本身也给我们传达出一种环保理念。环保并非我们每天少用电，或者一味提高用电效率就能做到，而两者，缺一不可！
