游戏悍将霸道6 R550电源拆解篇

之前入手了游戏悍将霸道6 R550电源，今天就针对它进行一次详细的拆解分析，看看电源的做工如何！

并和大家分享！

电源作为保证游戏平台长久稳固工作的关键支柱，其优劣直接会影响到整机的工作状态，所以也是高端玩家选择配件时最为关心的硬件设备。优秀电源能够令平台更加安全与稳定，甚至可以让多套平台受益使用多年而经久不衰。而在我们购买选择电源时不仅仅要考虑功率瓦数，同样需要考虑电源转换效率，高效率表现的背后是扎实的用料做工。游戏悍将霸道电源主打日系红宝石电容，高规格用料绝对保证高效转换！

啊啊

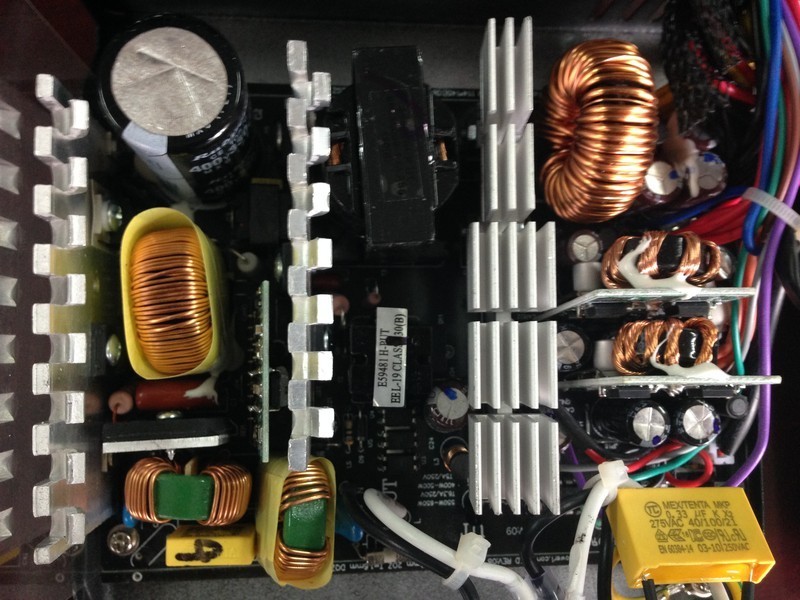

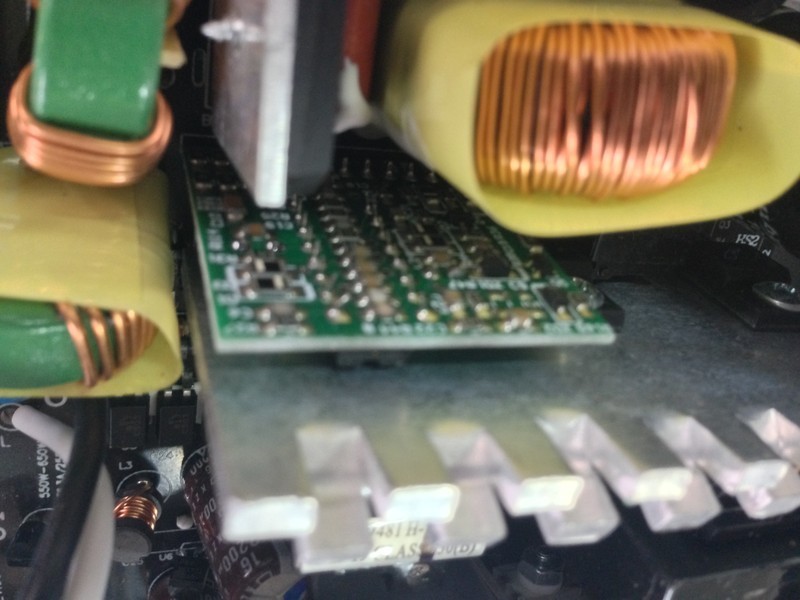

内部结构总体图

霸道6 R550电源的一级EMI设计有一颗安规电容，

品牌为TENTA。安规电容器失效后，不会导致电击，不危及人身安全，

EMI滤波电路的主要作用是滤除来自市电电网的突发脉冲和高频干扰，

它是市电进入电源的第一道关口，它有了EMI滤波电路，市电中的干扰才能够被有效滤除。

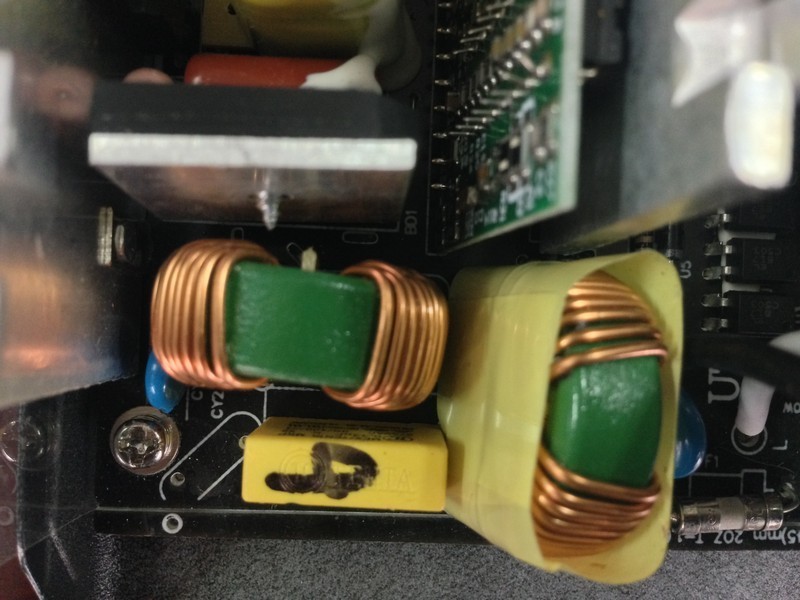

一级EMI设计

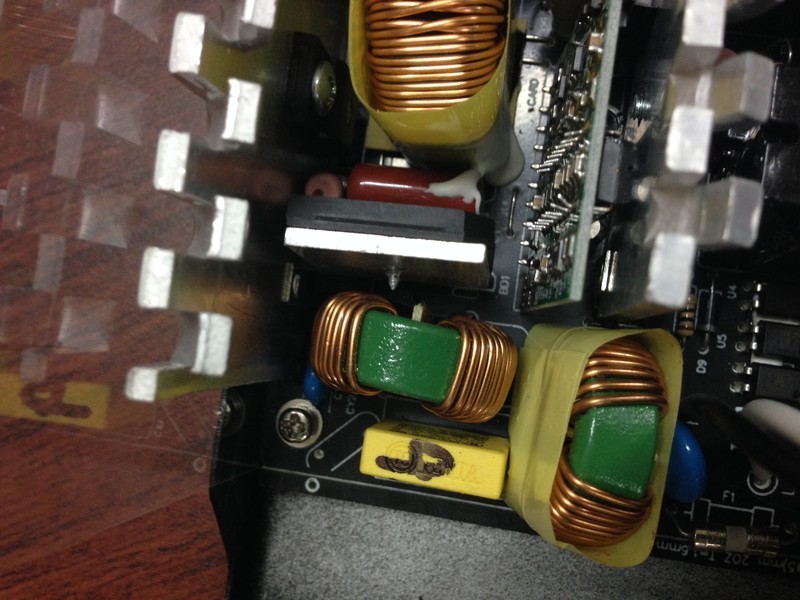

 二级EMI设计

二级EMI设计就是一颗X电容和一颗Y电容，加上共模扼流线圈，

它就是一个双向滤波器，既可以滤除外来共模电磁干扰，又能抑制向外发出电磁干扰。

有了这两级EMI滤波电路，

就以很好地滤除来自电网的高频杂波和同相干扰电流，同时也把电源中产生的电磁辐射削弱到很低的限度，

使外泄的电磁辐射不会对人体或其他设备造成不良影响。

霸道6电源采用了业内比较主流高端电源的解决方案：主动式PFC+双管正激+同步整流+DC-DC技术，可以提供超金牌的效能。

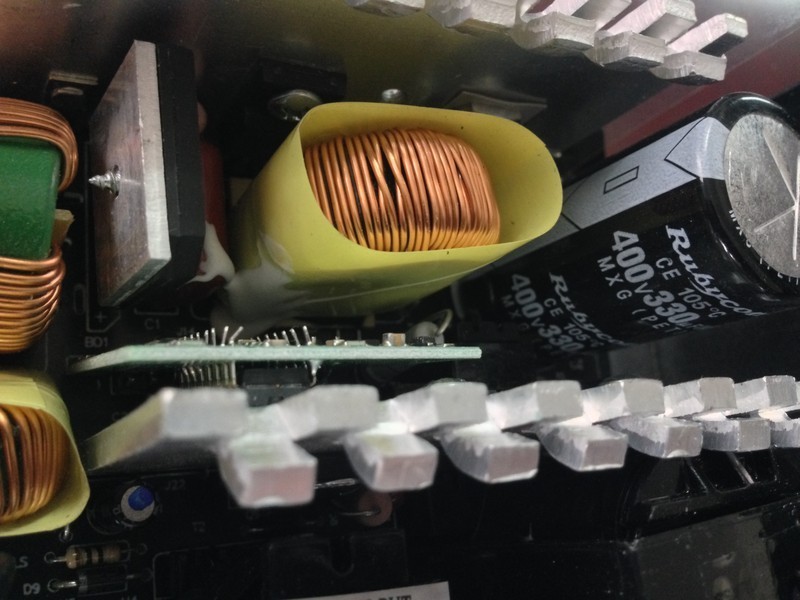

主动式PFC设计

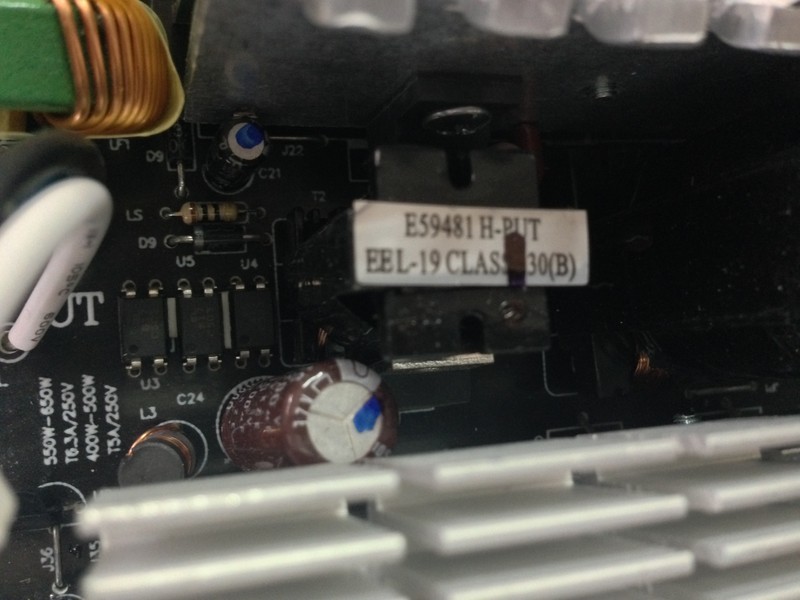

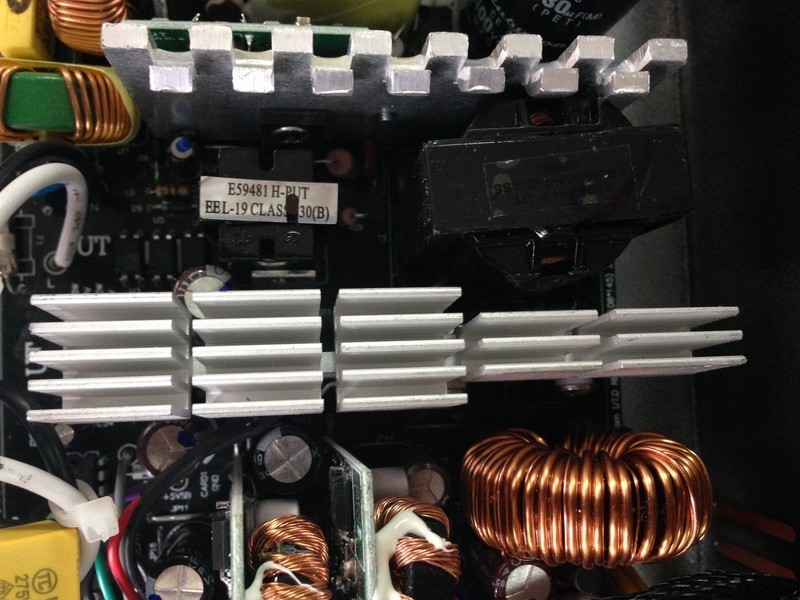

主变压器

DC-DC设计结构是该电源的最大卖点，可以在交流转换直流时大幅提高电源对市电的利用率，从而减小转换过程的电能损耗，让电源实现更高的转换工作表现。正是如此超“霸道”的做工用料，才使得电源实现在50℃高温环境下提供标称550W满额定功率的无损输出;以及电源稳定超频50W设计，做到电源保证在25℃理想环境状态下额定输出功率可以达到600W功率提升，对于一些喜好高频工作硬件玩家来说也是最佳的电源选择方案。

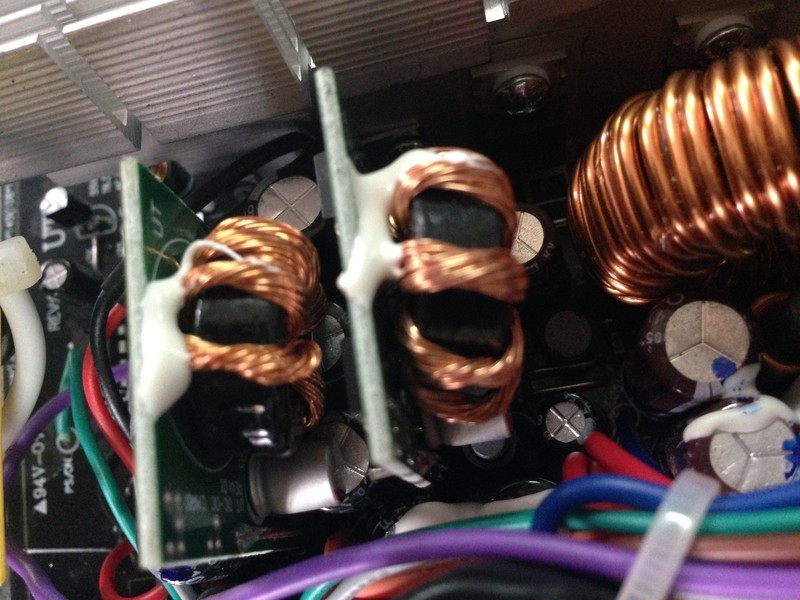

DC-DC技术

有了成熟的方案，还必须有良好的做工以及用料，

游戏霸道电源在用料方面，日系红宝石400V电容，以及330μF耐高温105℃高品质高规格电容精品。同时还使用德系英飞凌开关管用料，这样一系列的高规格用料设计，都对电源做到高效稳定工作支持。

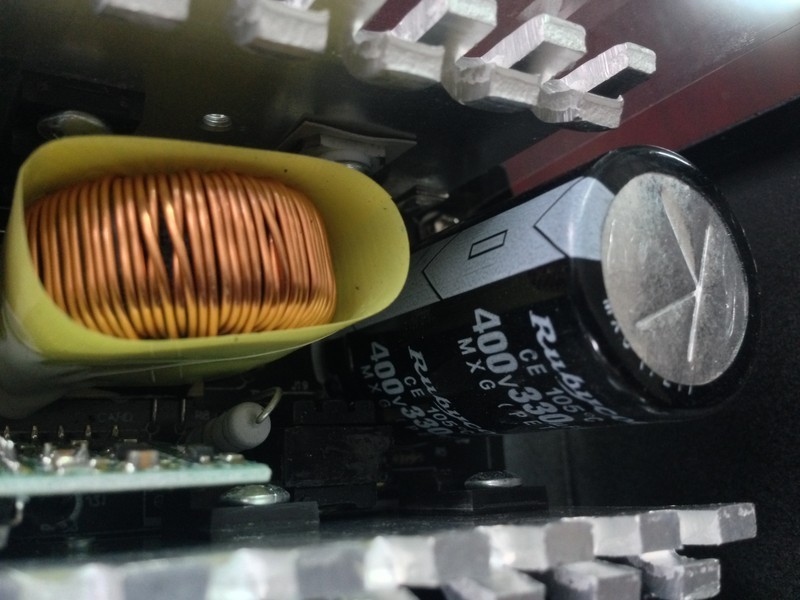

日系红宝石电容

仙童PMW-MOSFET

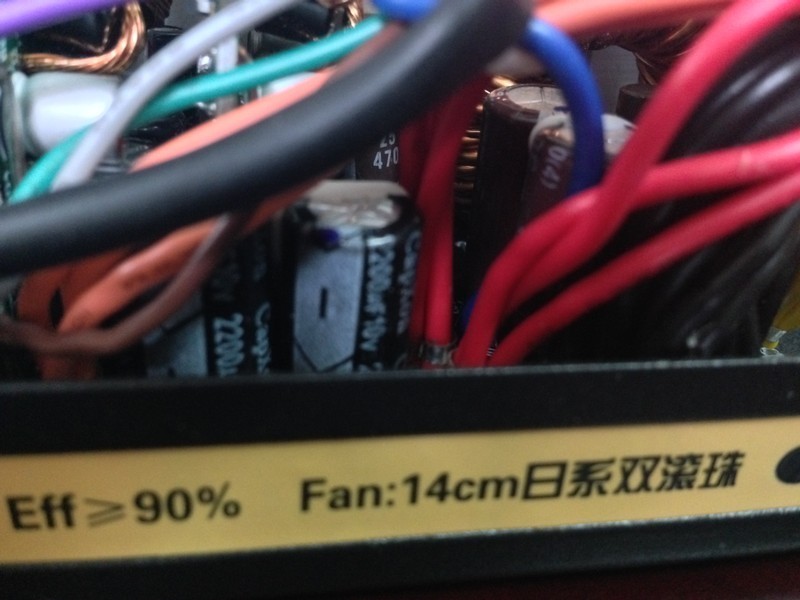

    电源的滤波电容也是来者台系大厂丰宾的产品。

丰宾滤波电容

电源在使用的时候还需要注意什么呢？对了 就是散热！

一个好电源也需要一套强散热系统！

霸道6 R550采用了一枚350px的双滚珠风扇，9扇叶设计，

相比于一般的300px风扇不但风压更大，而且拥有更长的寿命。

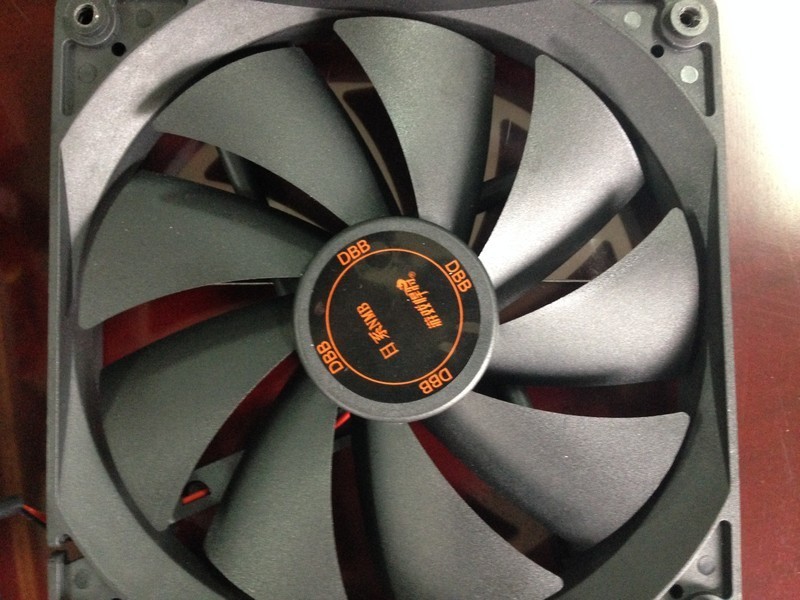

电源风扇图

军工级超耐久350px的日系双滚珠风扇，

其制造与生产成本更高更复杂，双滚珠封闭性极佳，

而且整体嵌在风扇之中，转动部分没有与外界直接接触。

全铝散热冷排也是散热方案中重要的一环，搭配大风压的散热风扇，

可以迅速排除内部热量，长时间处于高负载工作也无需担心。

                                                      全铝散热片

优质的用料搭配良好的散热系统，双剑合璧让霸道6电源可以维持更高寿命。

游戏悍将霸道6 R550电源从内部用料来看也是足够给力，

如此多高规格电容让霸道电源的品质得到了进一步的提升，

芯片等用料都是行业内最优秀的元器件，而这些也是能够达到高效能最关键的前提。

总结：

通过我们对游戏霸道6 R550电源的分析测试后，我们可以发现保证电源的稳定性要做到以下几点：

    1、EMI滤波系统要完善，这是保证市电输入平稳的关键。

    2、电容最好选择一线大品牌的产品。

    3、变压器用料要充足。

    4、保护芯片要齐全。

游戏悍将霸道6 R550电源正是做到了以上这些！霸道电源一如既往的电竞外形风格，超大口径的散热风扇，额定功率在50度为550瓦，在25度能达到600瓦！电源采用成熟的单路12V输出电路架构，单路12V输出可达单路12V输出可达34A，能够轻松应对顶级CPU以及高端显卡的供电需要，从这个层面上看，霸道6电源已经驾驭中高端乃至准发烧及平台供电需求的能力。虽然没有去申请80PLUS认证，可实测确实超金牌效能！

从国内品牌的选择，从三百元价位电源的对比，游戏悍将霸道值得大家参考选择！
