先马750W金牌全能模组开箱、拆解分析

   话说手里一直缺个大功率电源，对比了一下性价比，于是京东下单入手先马750金牌全模组电源，电源今天中午刚到，话说包装非常结实，一点也不用担心暴力快递的危险，拿到手后就迫不及待的拆开看看，不看不知道，一看新包装就是酷啊！

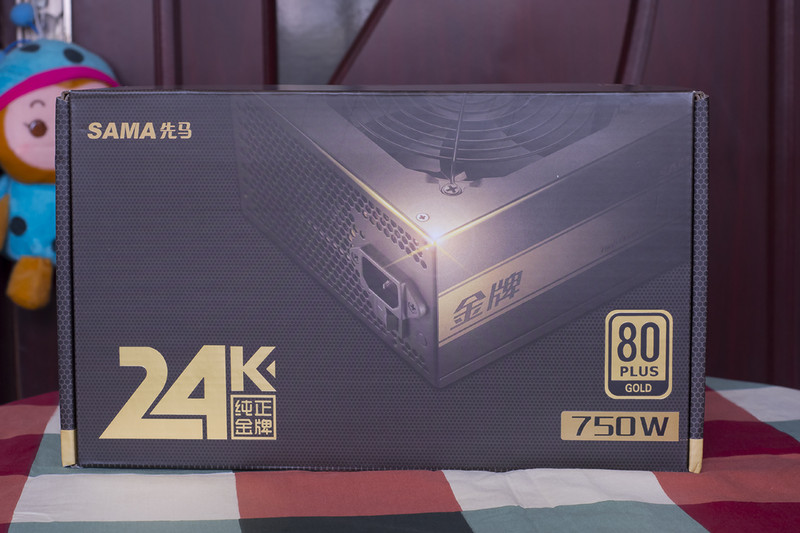

先马金牌750W全模组电源的包装--24K纯金赫然印在包装上部，先马LOGO、80PLUS、750W都在醒目位置留下标识。






背部注有--80PLUS、DC TO DC、+12V输出能力及主要部件电容的注解。






包装侧面着重介绍了电源线材的各种接口和数量。






从这张图可以看出电源是全新未拆封的






打开包装就能看见两个绒布包裹着的电源和模组线包及合格证、电源螺丝。

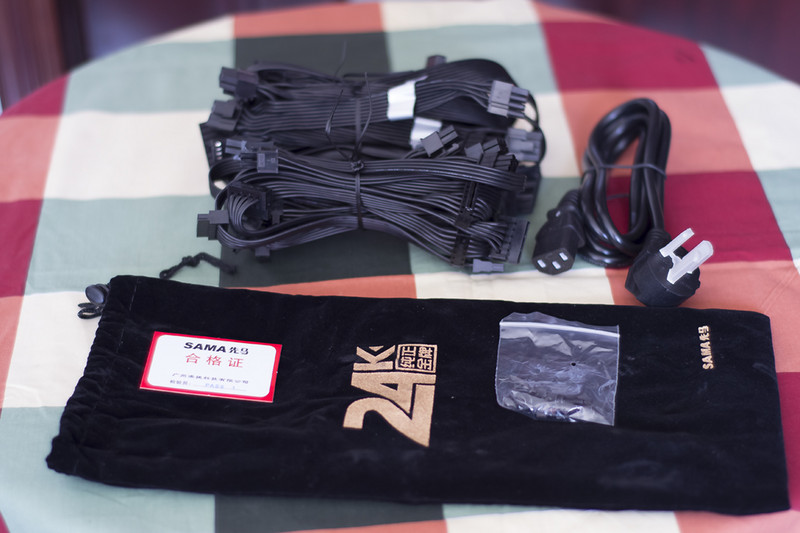

从绒布套里取出模组线及电源线

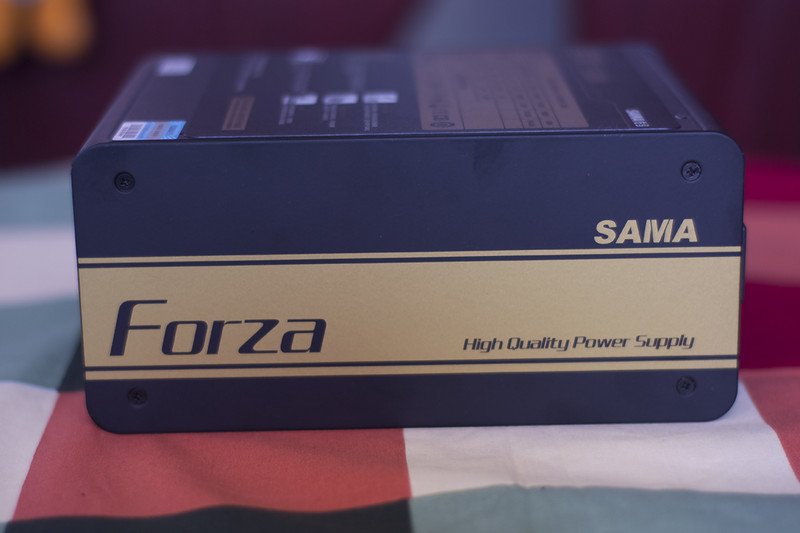

先马电源造型非常漂亮的两个侧面






全部模组插口--显卡供电接口配有（6+2PIN ）+ （6+2PIN）一条、主板供电接口配有24+4PIN一条、CPU供电配有4+4PIN一条、硬盘光驱供电接口配有SATA+SATA+大D 2条。

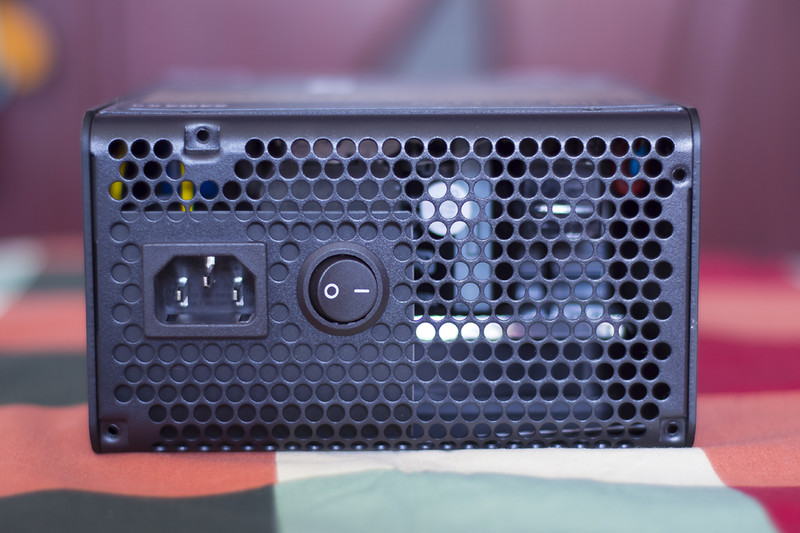

电源插口和开关按钮







电源风扇设计非常经典






电源供电输出能力图表和一些注解


开箱告一段落，拆装测试在二楼

先马 金牌750W全能模组,额定750W，80PLUS金牌，先马金牌750W延续24K纯正金牌系列优秀性能的同时，将功率提升到了750W,全能模组化的设计，可手工定制专属线材，给DIY带来无限的可能性。高功率的输出为顶级配置助力，轻松带动大型3D游戏，可以说是为游戏而专属定制的高配电源。电源内部超稳定的电路构造以及顶级用料保障了电源的稳定性以及高输出的效能，它更是情怀玩家为自己DIY生涯交上一份满意答卷不可或缺的超级手工定制电源，价格非常之给力，京东499元，是目前市场上最便宜的金牌全模组电源之一，每瓦数的价格已经接近0.6元1瓦的水平，这是全民全模组电源的节奏。



   话说昨天下那么金牌750W模组电源已开箱，今天有空来拆解一下，话不多说，动手拆：





手里的工具是惠泽的，拆装电源可以派上用场了

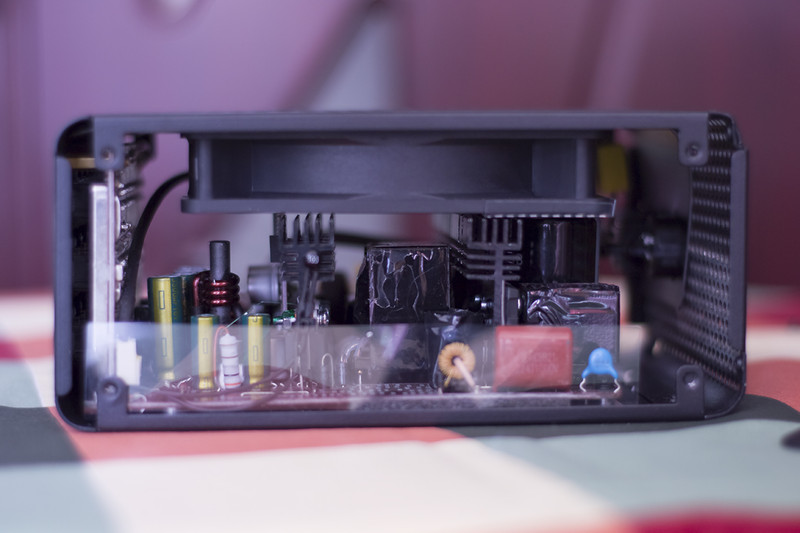

二级EMI滤波一览

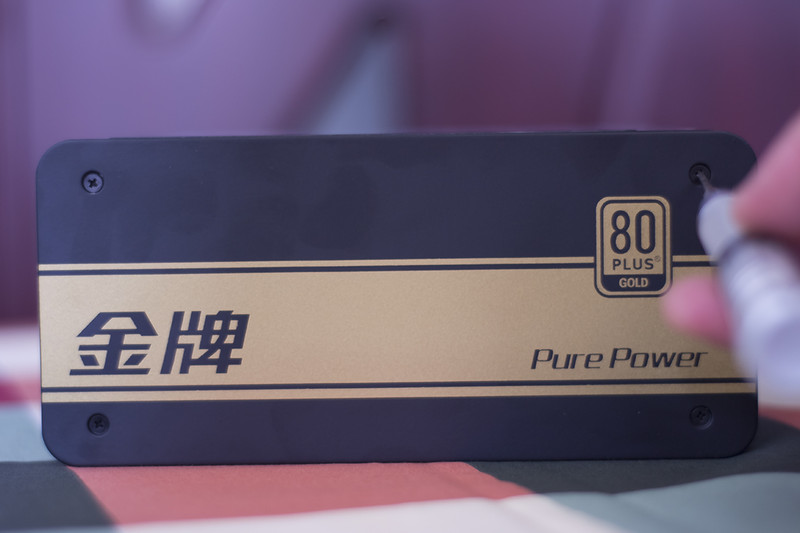

另一块侧板也拆下来了

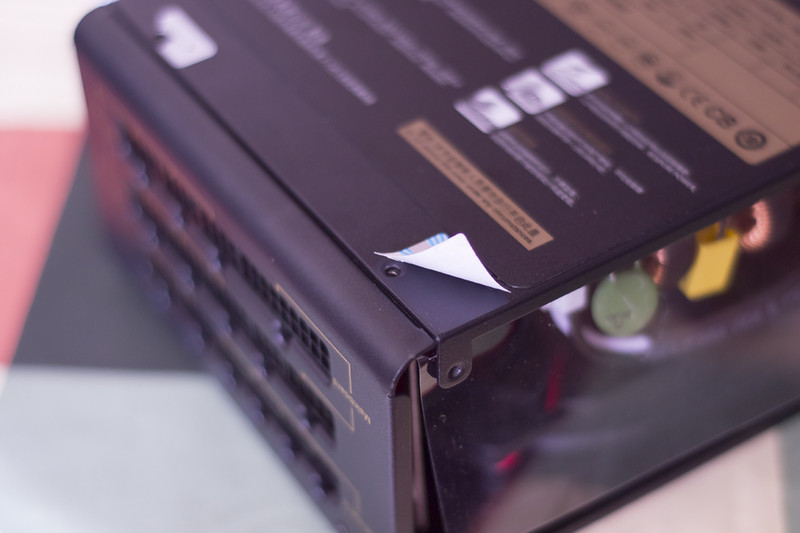

保修贴很容易撕掉，易碎贴就没办法了

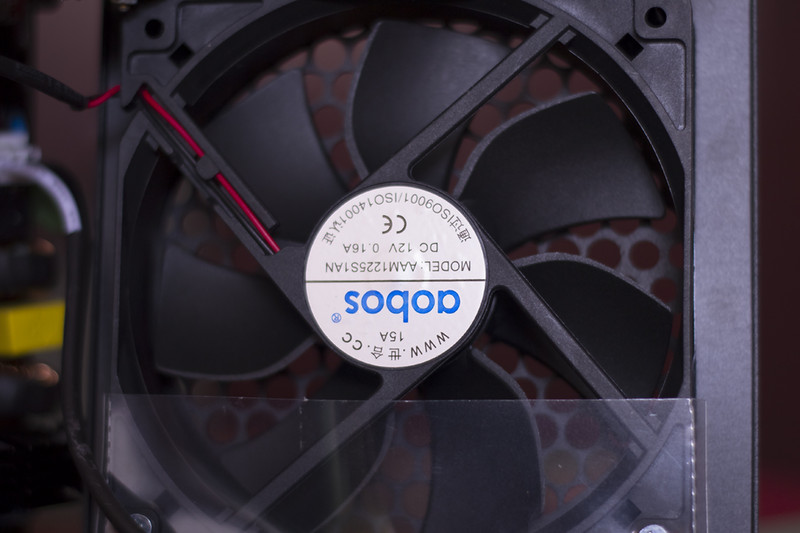

电源扇子为世合品牌，规格为DC12V、0.16A




先马24K金牌750W全能模组选用主动PFC加上提升转换效率并降低噪音的LLC谐振设计，50%负载下将效能提高到91%，并搭配行业内常用于钛金牌电源的DC TO DC直流转换技术，同时电压调控更精准。

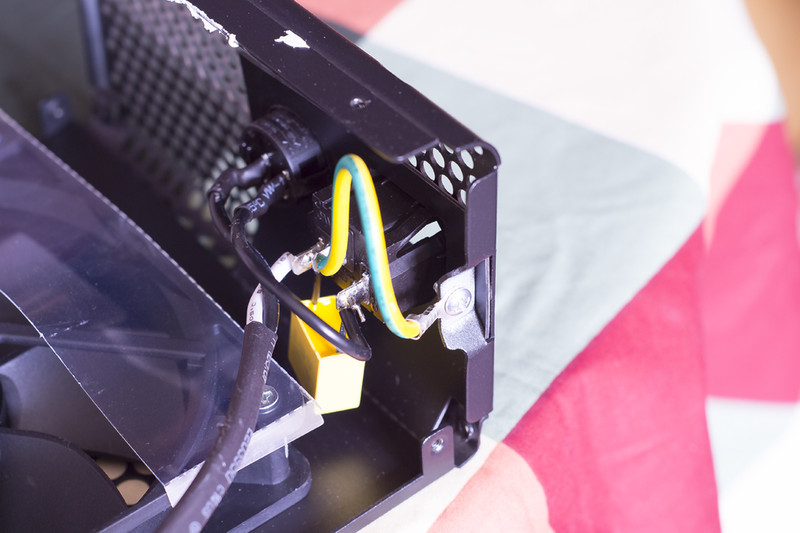

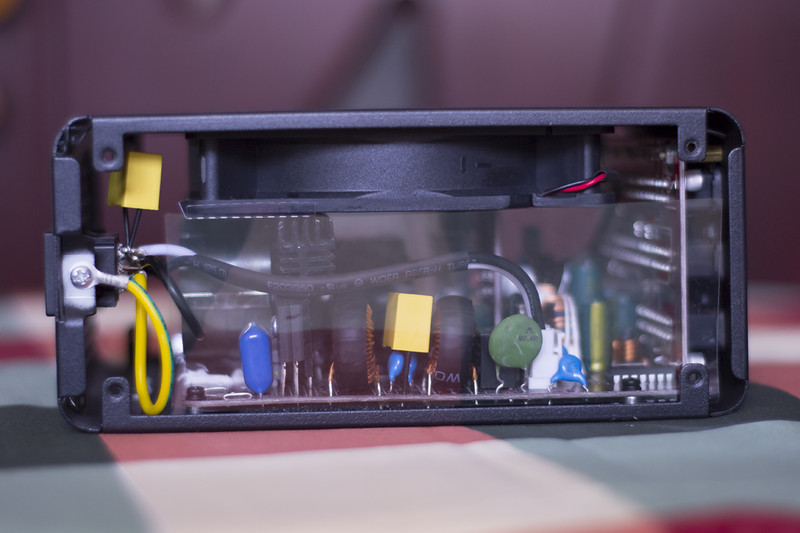

AC插座的一级EMI部分，配备了一个X电容，与之配套的Y电容被安排到了PCB上

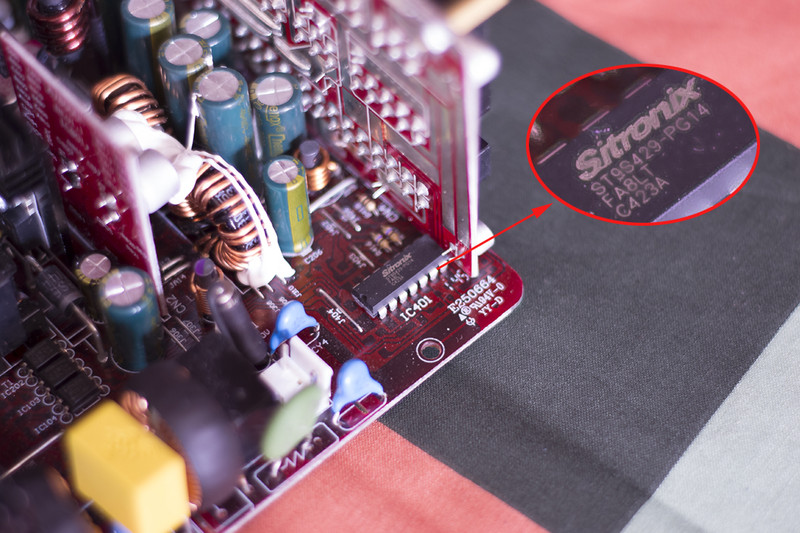

多重电路保护过载IC。型号为Sitronix--ST9S429-PG14 FA8LT C423A

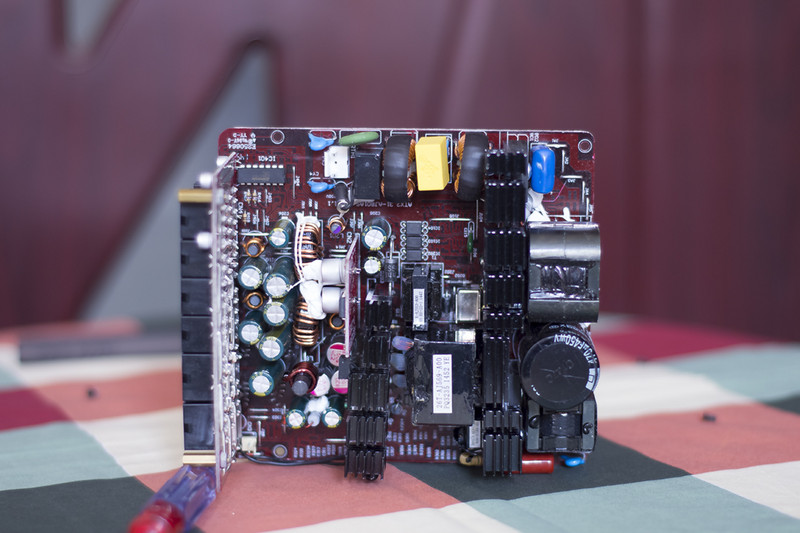

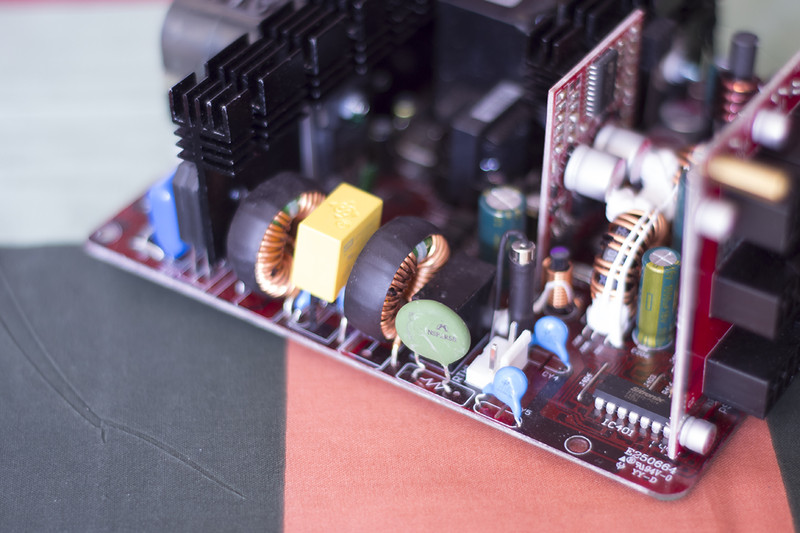

二级EMI---从右到左：2个Y电容、保险管、NTC热敏电阻、继电器、共模电感、一个X电容、一对Y电容、共模电感





整流桥为GBU1006两颗并联在一次侧散热片上，将AC交流电矫正为DC直流电

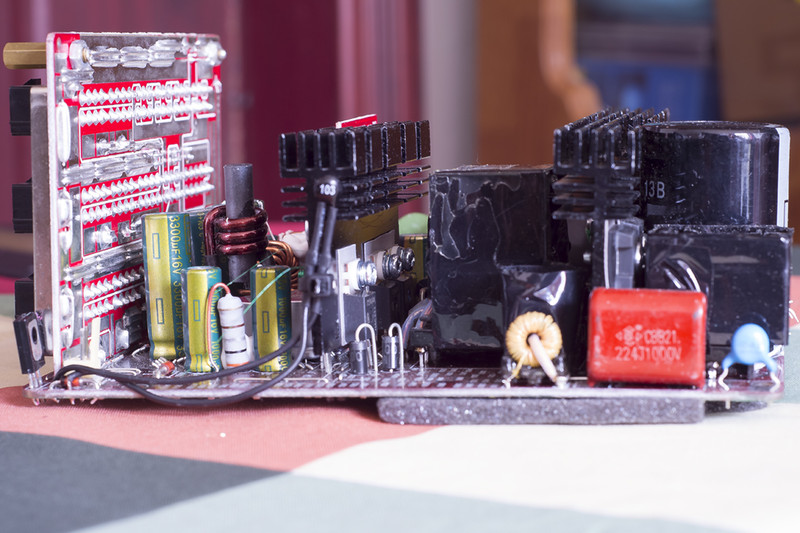

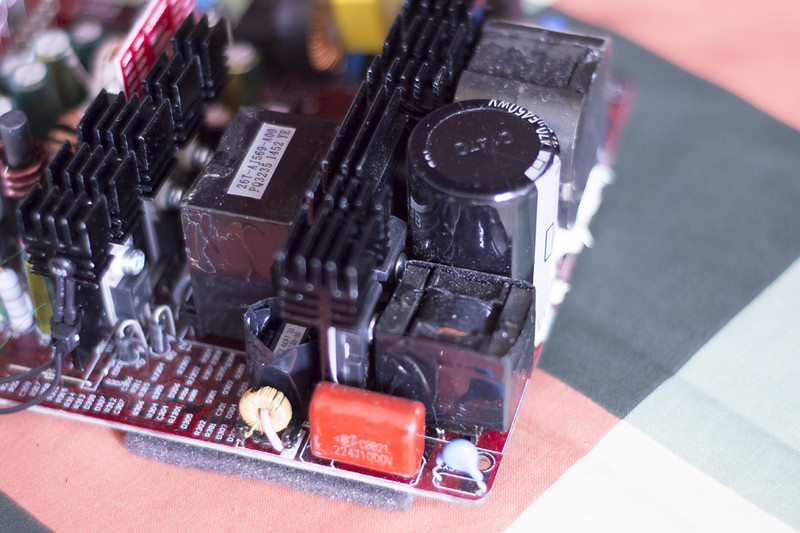

   主电容采用承兴品牌，容量470μF、耐压450V；全封闭PFC电感；谐振电感；PFC级的开关管使用了两枚英飞凌的5R140P，HAX413，PFC二极管被遮挡型号不明。两枚主开关管也是5R140P HAX413





两枚主开关管也是5R140P HAX413

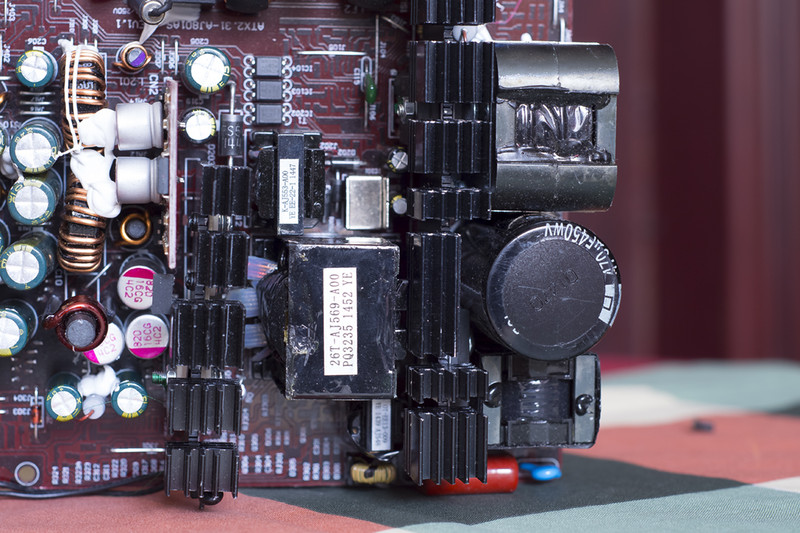

电源的主变压器为PQ-3235 1452YE规格、谐振变压器采用的是YE EE-22-1 1477、待机变压器采用的是YE 1439 AJ548








12V同步整流采用的是4枚英飞凌的015N04N HAC233

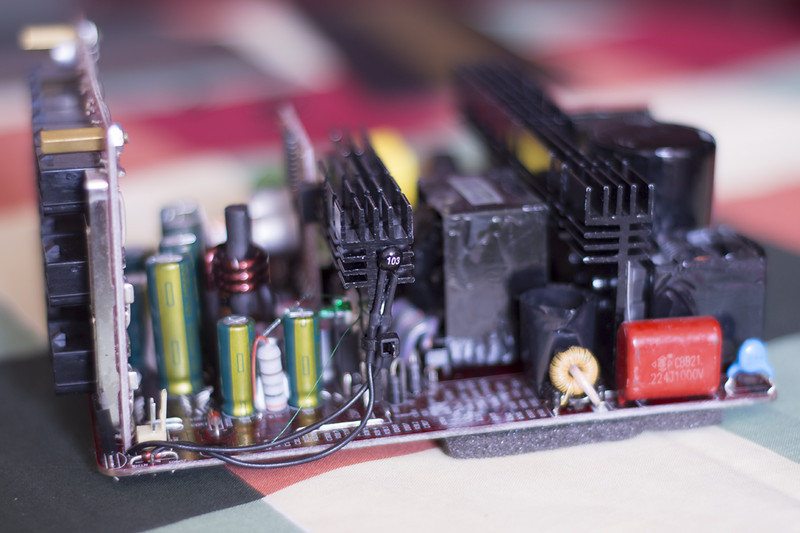

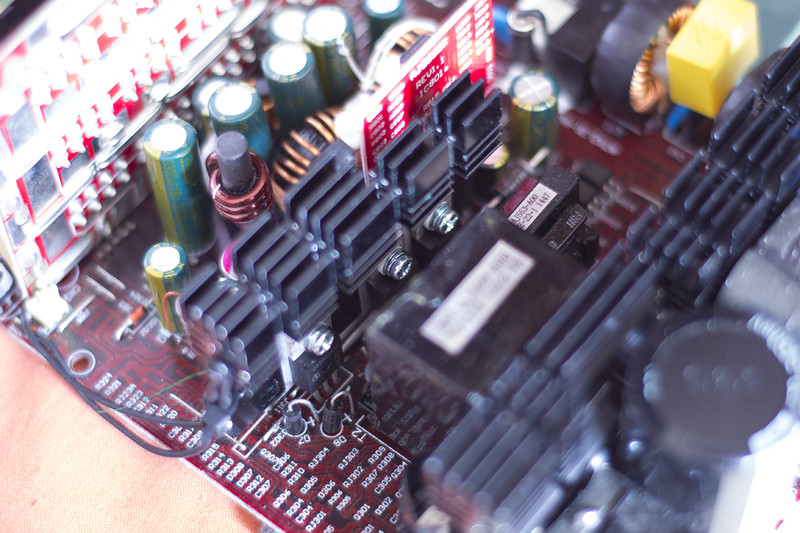

电源的温控检测点设置在二次侧的散热片上

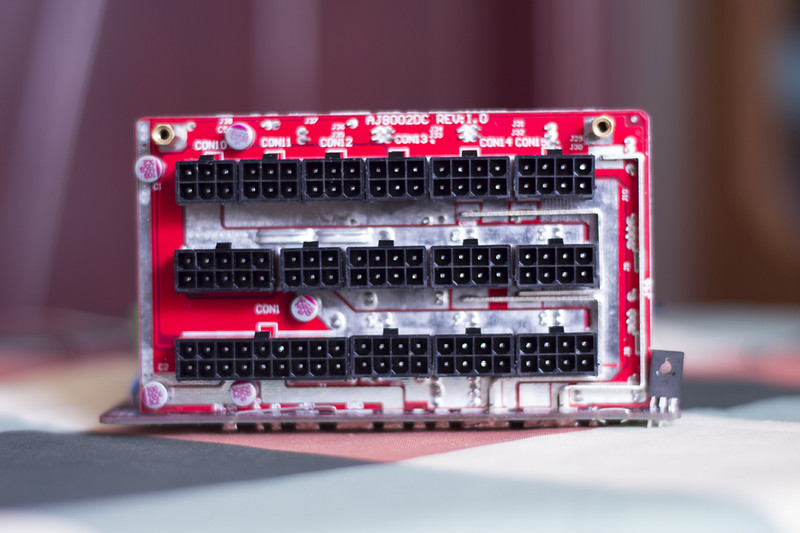

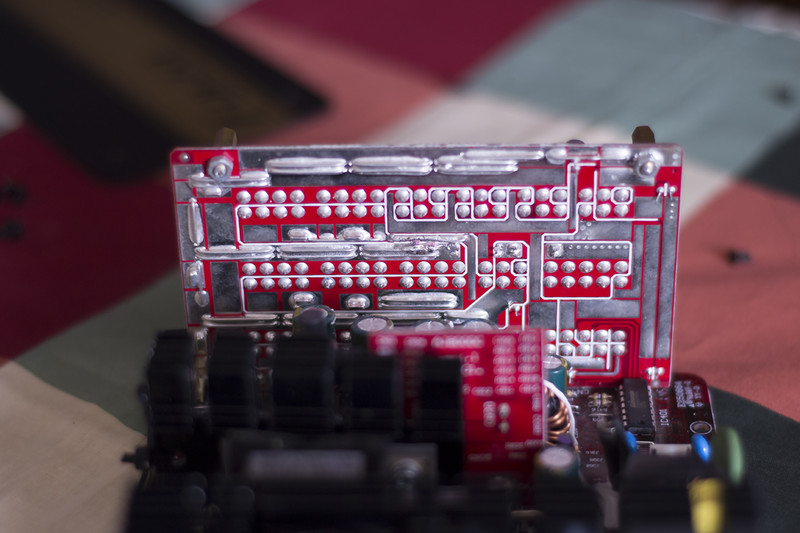

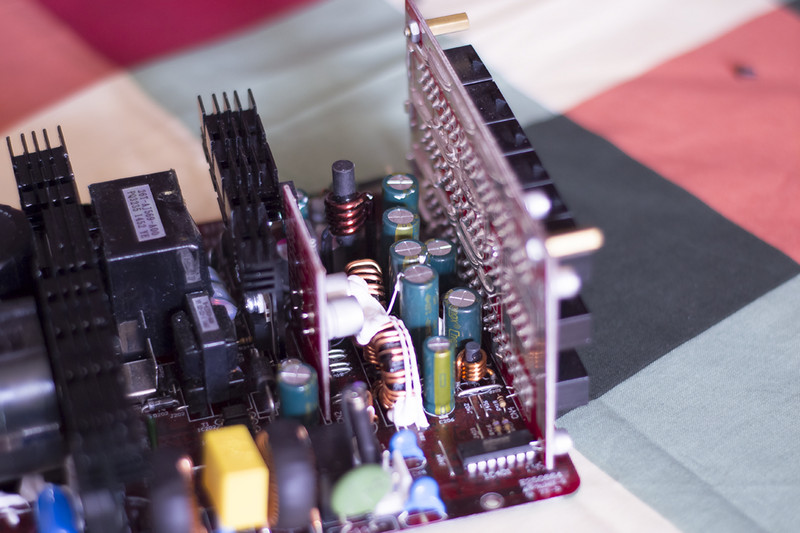

   5V和3.3V的DC2DC电路输入电感直接放在主PCB上面。电路则是采用APM7159C AQ95K的方案，并且使用了固态电容；模组板，可以看到上面有很多扩流用的导线，以及比较大面积的铺锡增流

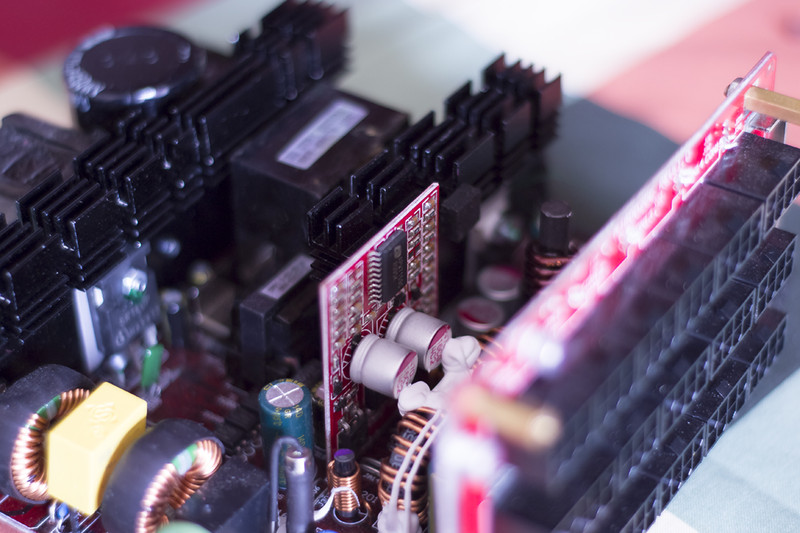

模组板正面也有大面积的扩流，而且上面还有固态电容进行滤波，而普通的半模组电源上面一般都看不到有滤波电容。











CM6901 LLC主控；GM6502 UHHX开关驱动




CM03AX  IC

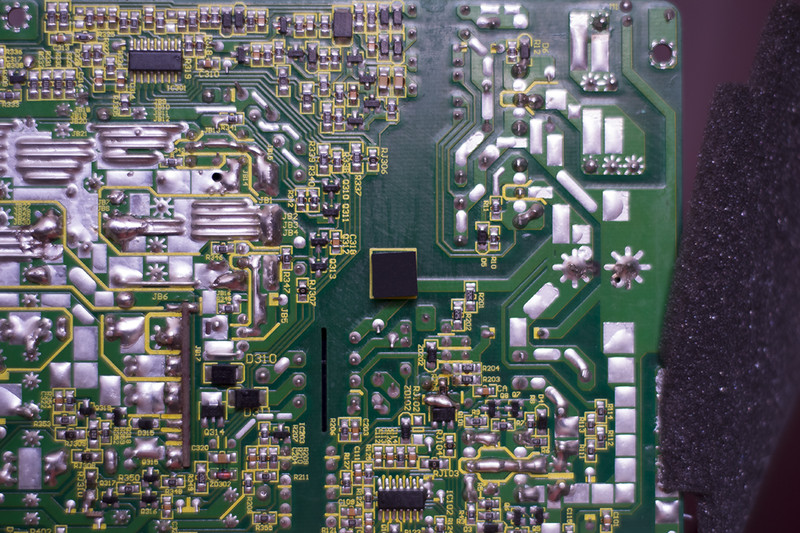

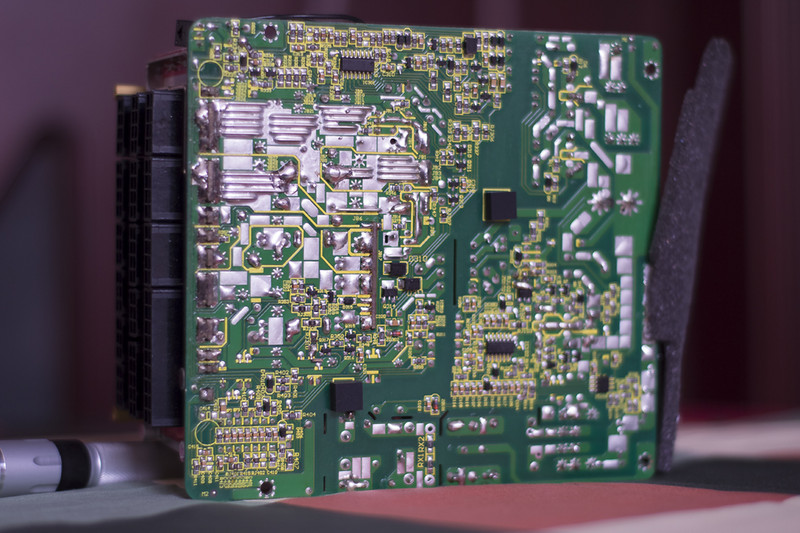

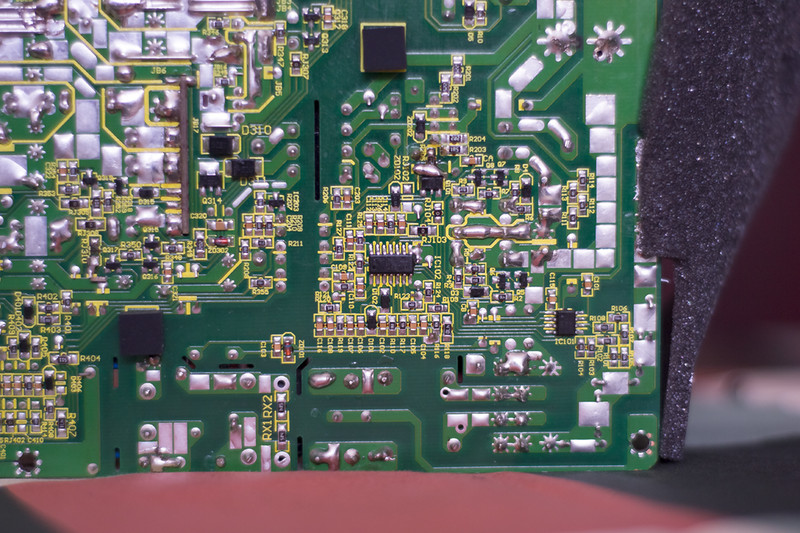

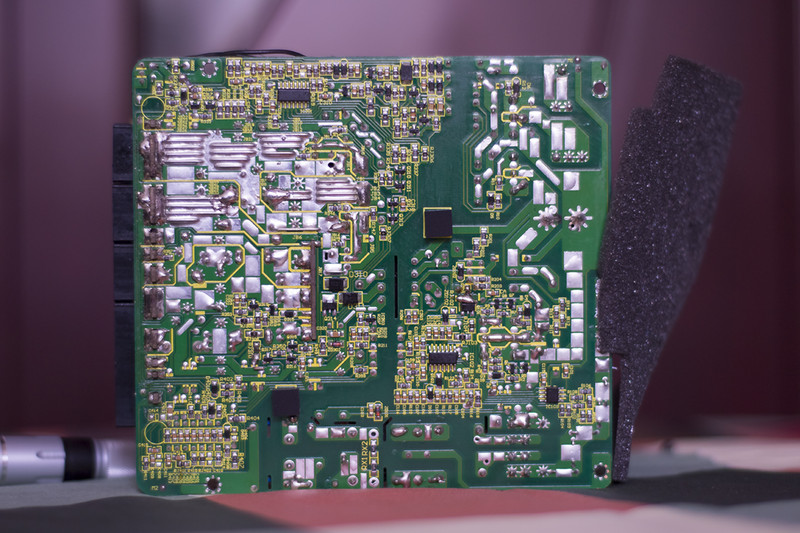

   电源PCB的背面有海绵进行绝缘， PCB背面，走线清晰，做工整洁，电路使用了金属条加锡进行增流


   先马金牌750W全能模组电源，额定750W，80PLUS金牌，集高效节能于一体的精品电源 金牌的+12V输出功率等于额定功率，我们称为PURE POWER 高品质大电容，稳定性和耐用性集于一身，满足游戏玩家需求 军规固态电容，经久耐用，滤波强，不会因过热二膨胀、爆裂 DC 2 DC结构，专为效能和稳定性而生，效率更高，运行更稳定 高端大气的模组线材，人性化用户体验，玩家理线更轻松。
