NV近年来相当的给力，尤其是这代帕斯卡旗舰GTX 1080和次旗舰GTX 1070，不过这旗舰和次旗舰价格太高点了，对于非硬件发烧友而是一般的游戏玩家来说真的有点奢侈，所以甜品级农企的RX 480就火了一把，号称双卡灭GTX 1080！对于NV来说，当然不能让甜品级的RX 480在中端主流市场站住脚跟，于是甜品级GTX 1060也跟随RX 480的脚步来了，并号称媲美GTX 980！在正式发售后小编就拿到了这块七彩虹iGame GTX 1060烈焰战神U非公版显卡，经过三天的测试，将全面展示该卡的性能、温度、功耗及超频等各方面。 一、开箱外观：
↑ 显卡外包装，近年来随着显卡对游戏的重要性，所以包装图案上都是这种游戏的画面，包装盒上有VR READY标志，你懂的！

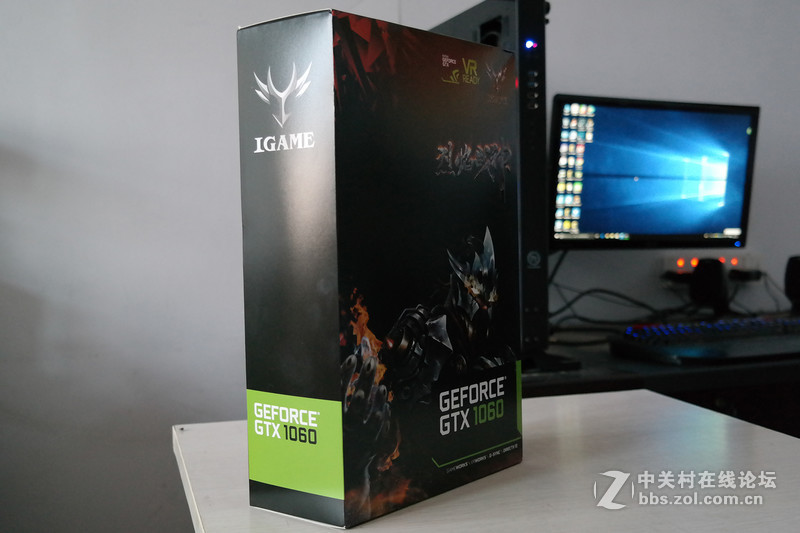

↑ 显卡侧面的IGAME logo和GTX 1060字样！

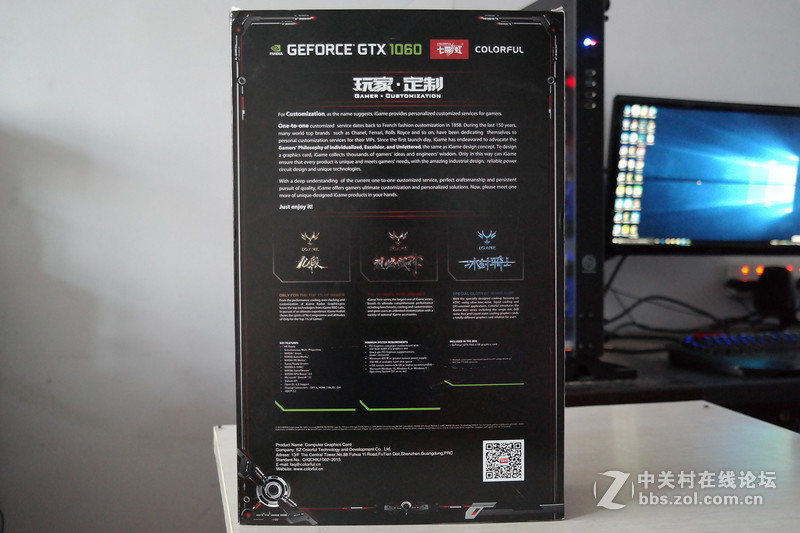

↑ 背面还是七彩虹以往的玩家定制理念及旗下显卡的三个主要系列！
↑ 七彩虹内部保护依然还是泡棉，包装的类型和以往的卡一致。

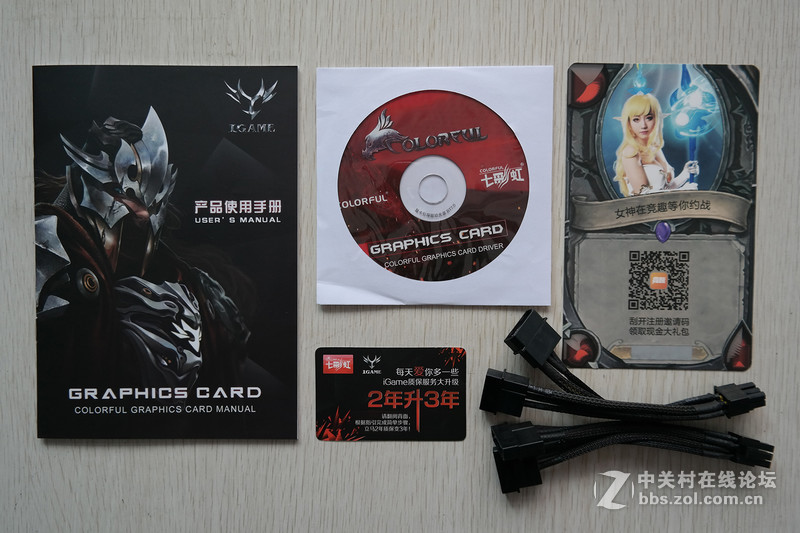

↑ 内部所有的配件，包括产品说明书、驱动光盘、大4pin转6pin接口x2，还有2年升3年质保介绍卡片及竟趣大礼包，对于以往貌似少了一个DVI转VGA转接头！

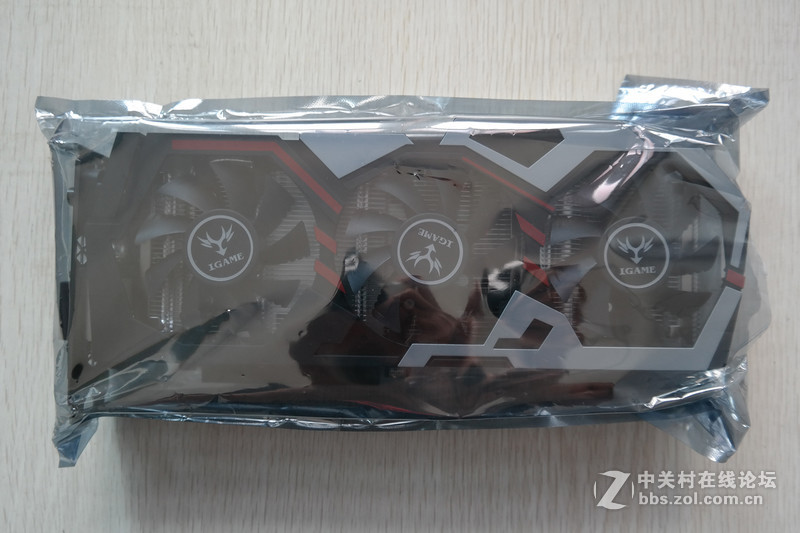

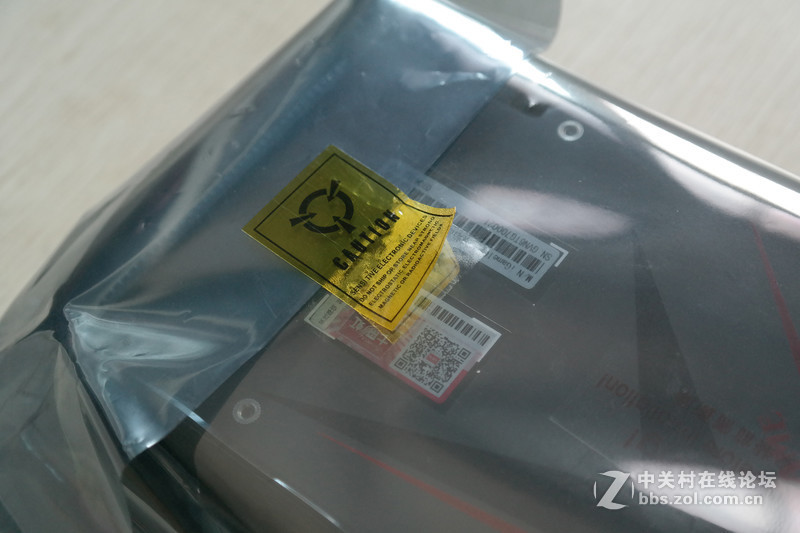

↑ 显卡在防静电包装里。
↑ 惯例，享受破膜的乐趣！

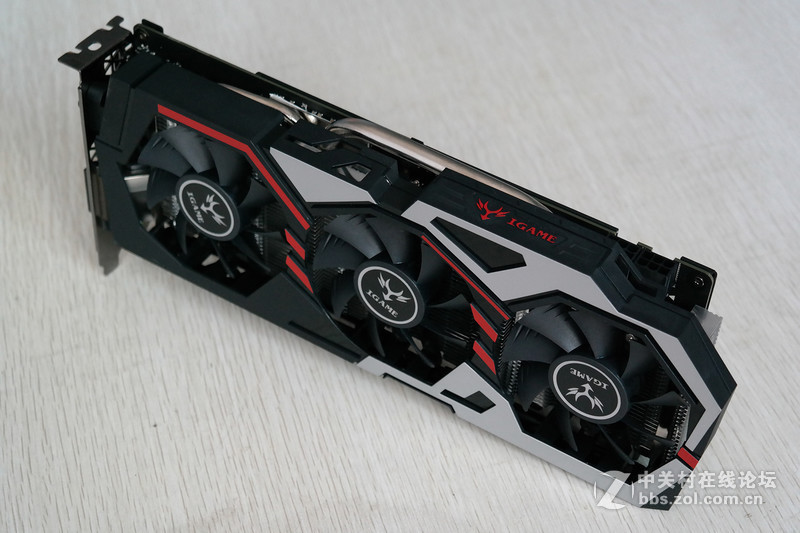

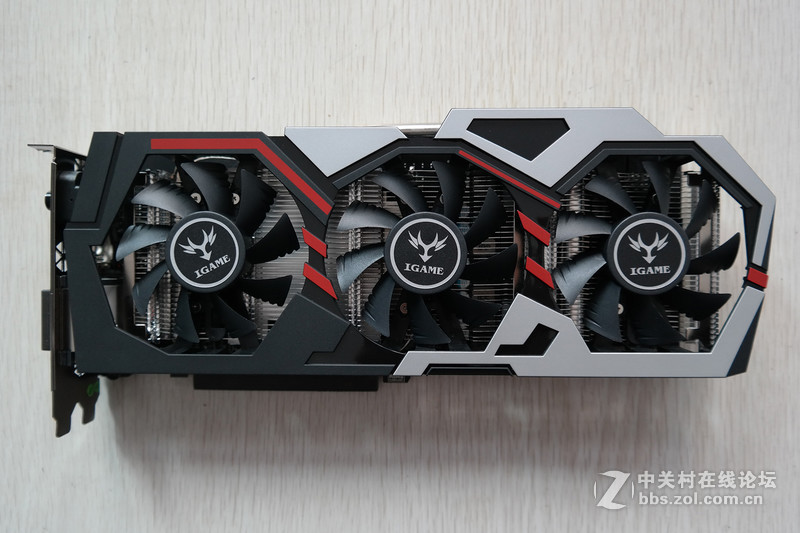

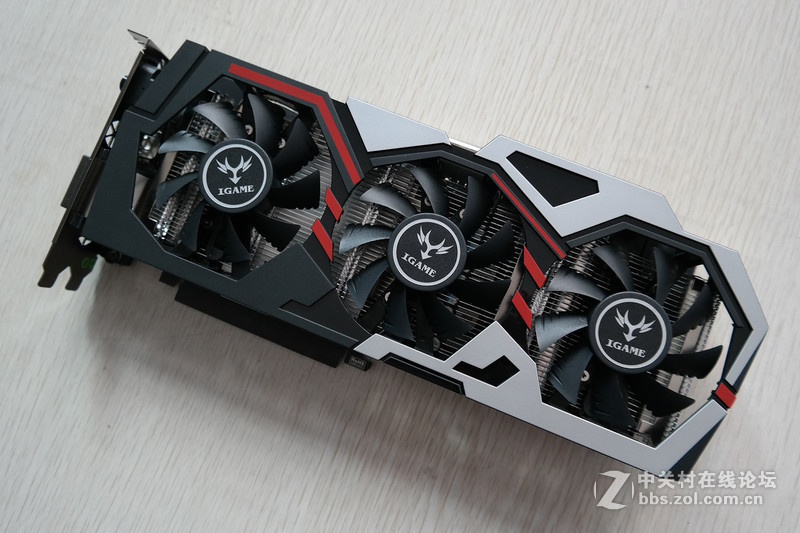

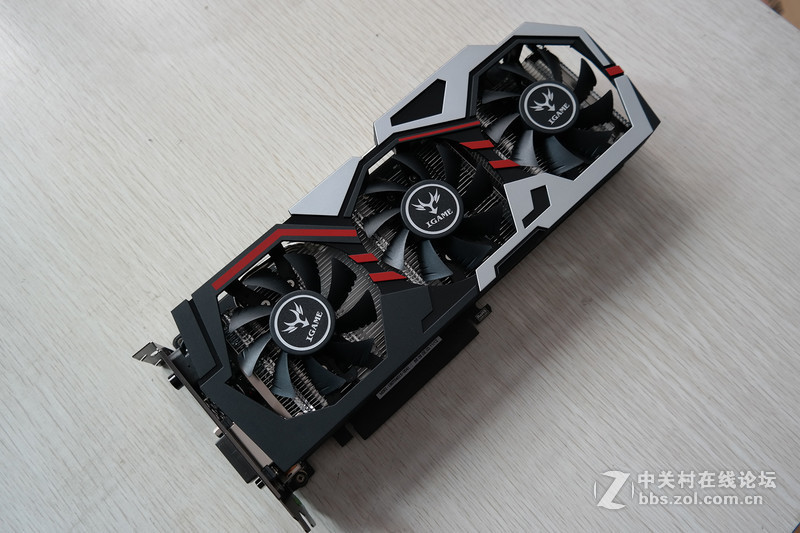

↑ 显卡正面，采用3颗8cm风扇设计，散热外壳材质为塑料！

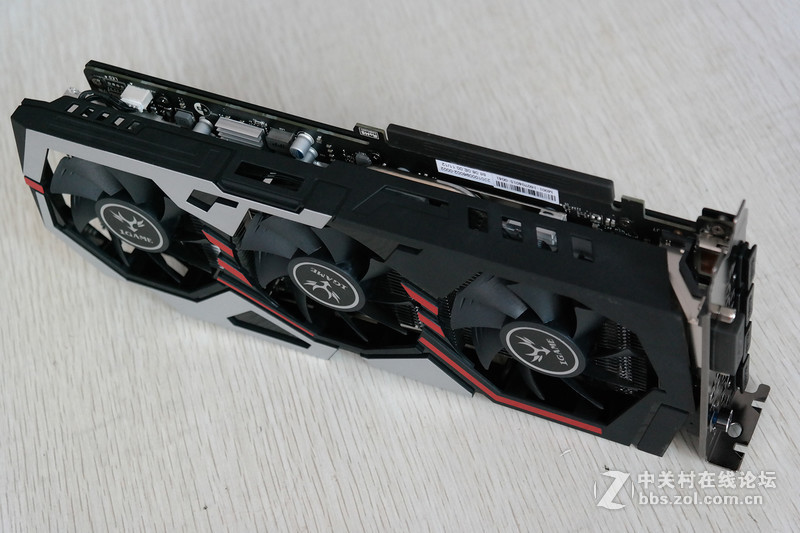

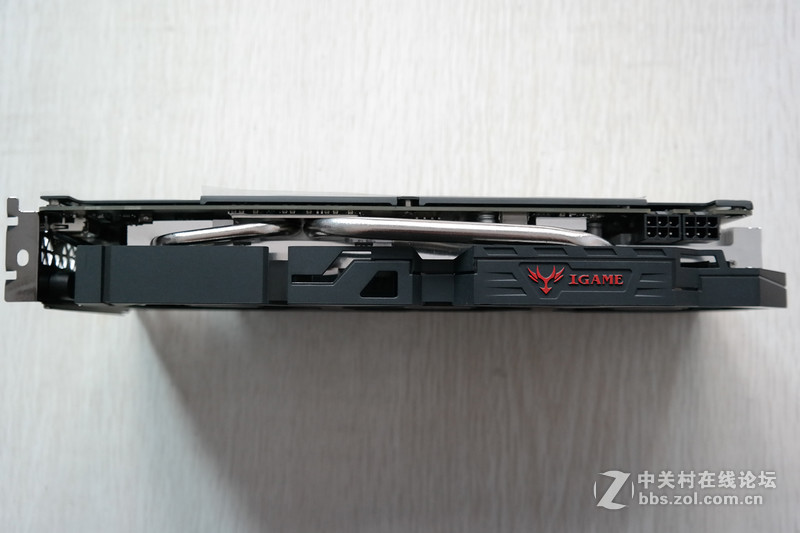

↑ 显卡顶部，从IGAME logo来看，该卡应该没有信仰灯了！

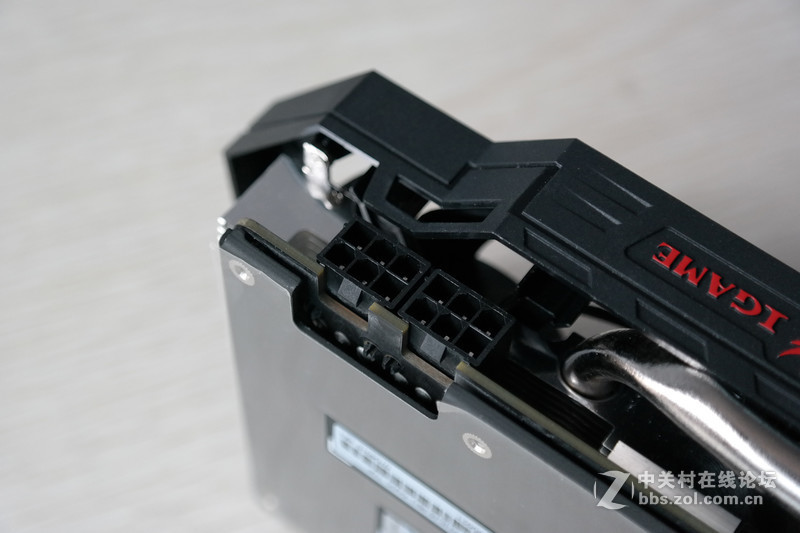

↑ 显卡采用6+6pin供电接口，公版是单6pin供电接口！
↑ 两根镀镍热管，一根是6mm，另一个是8mm！

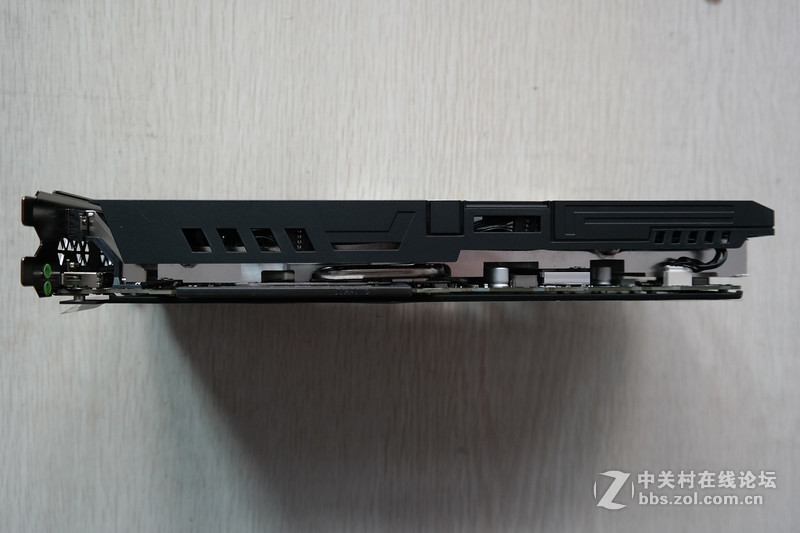

↑ 显卡底部！

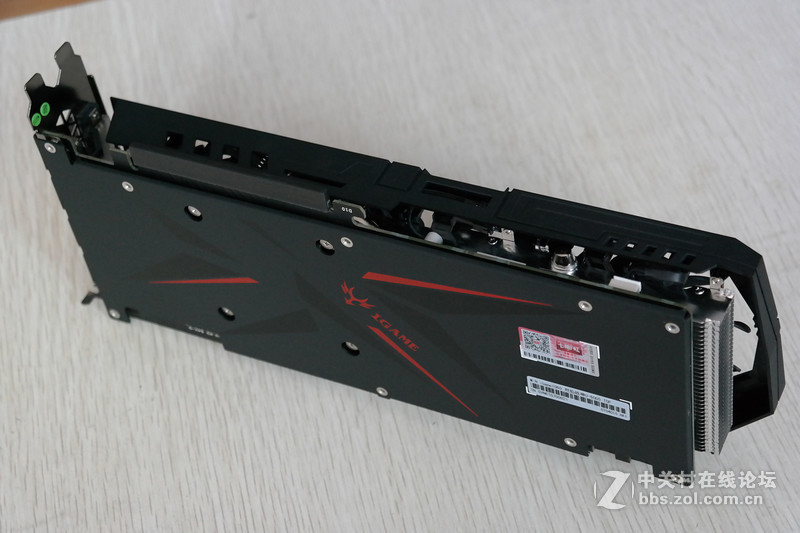

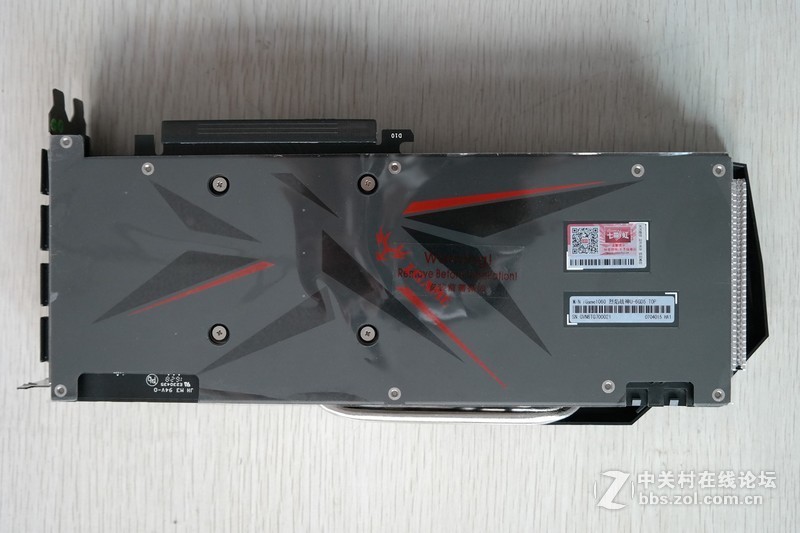

↑ 显卡背面有背板，使用前要撕掉避免划伤的保护膜！

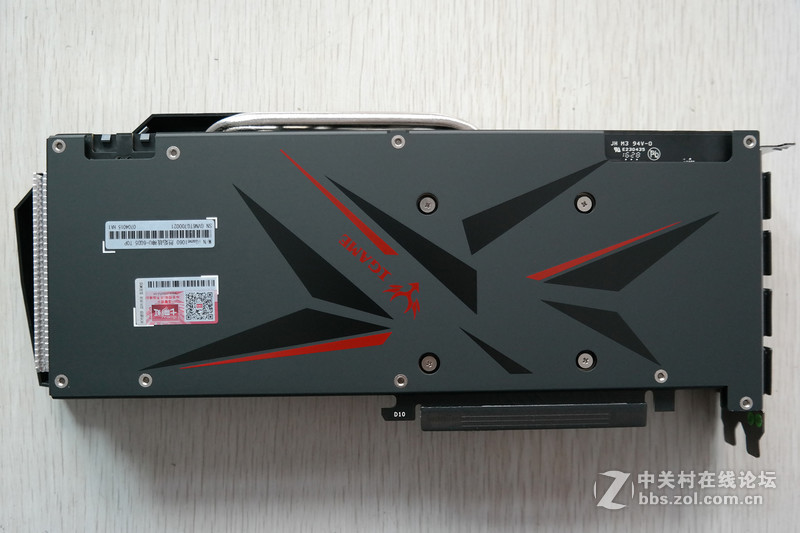

↑ 撕掉保护膜后金属背板质感非常强烈，背板上的图案也恰到好处，这代背板必须要赞啊，一体式没有蜂窝式的开孔！以后清理显卡背面的灰尘就方便很多了，而且整块硬度更强，PCB终于不怕被硕大的散热器压弯了！

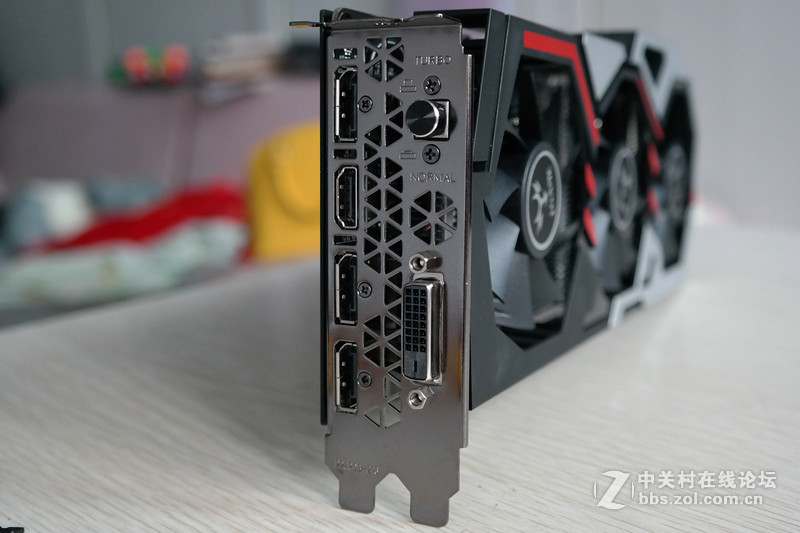

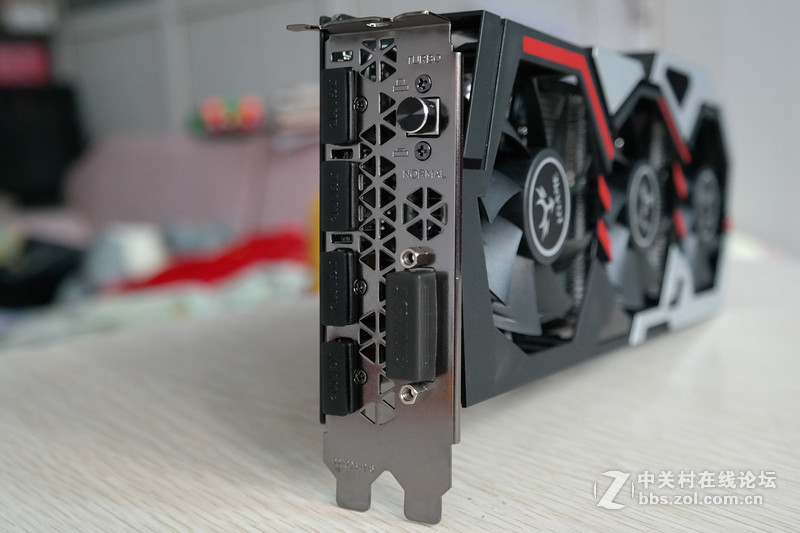

↑ 显卡接口有保护盖，当然还有熟悉的一键超频按钮！
↑ 接口分别是DP 1.4x3、HDMI 2.0x1和一个DVI接口，足以满足用户日常的使用了！
↑ 显卡金手指，貌似拿到卡第一时间就会检查这里，看看有没有被插过！也有金手指保护盖！
↑ 外观方面不可缺少的就是拆解了，拆前把背板保护膜贴上，以免拆的时候划伤背板影响外观！

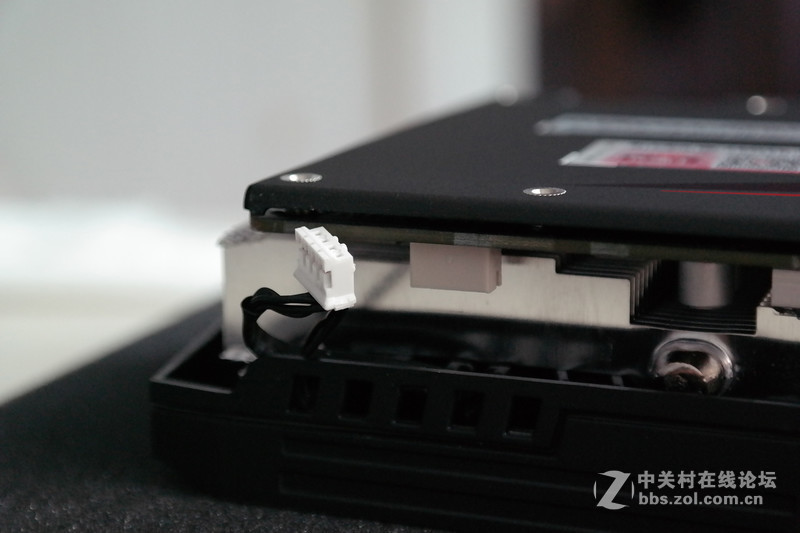

↑ 记得要把风扇电源接头拔掉，避免PCB和散热器分离的时候拉断，话说该卡只有一个风扇电源接头，看来是真的没有信仰灯了！
↑ 拧掉四颗螺丝就行了，背板的螺丝在内部PCB里！
↑ 轻松把PCB和散热器分离了。

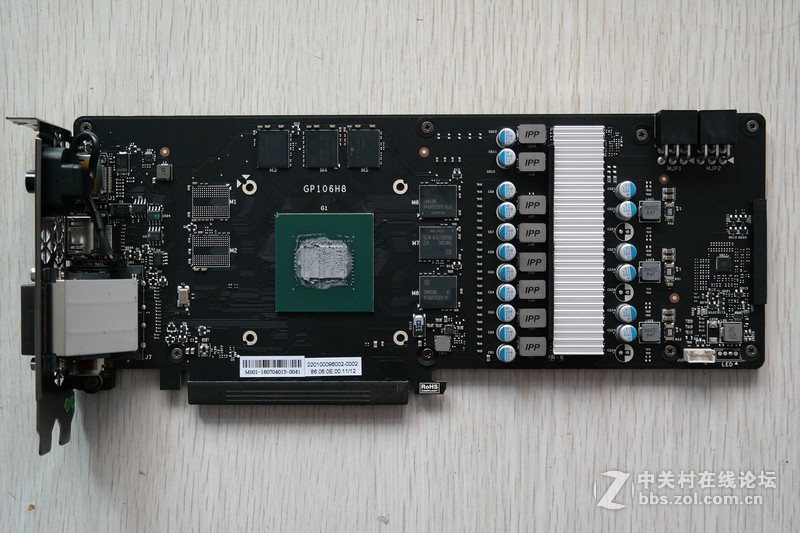

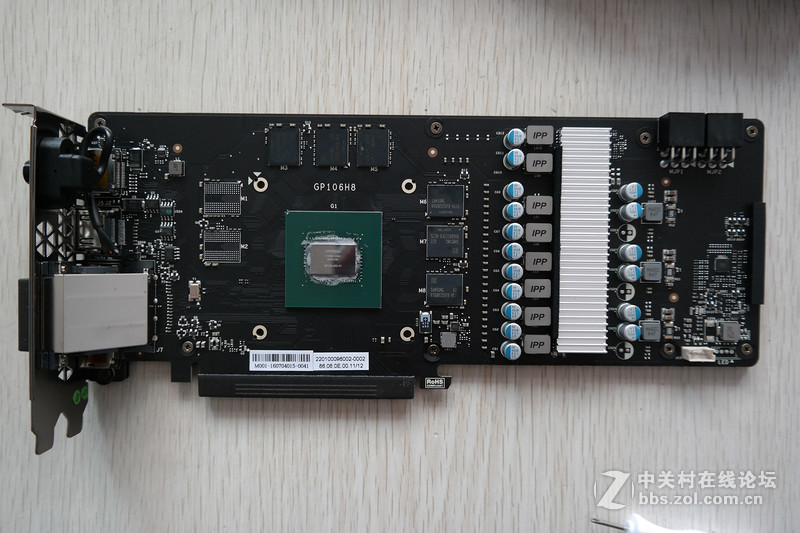

↑ 显卡PCB正面照，用料还是相当奢华的！PCB依然采用七彩虹的S.P.T超量镀银技术，抗氧化性和稳定性更好！

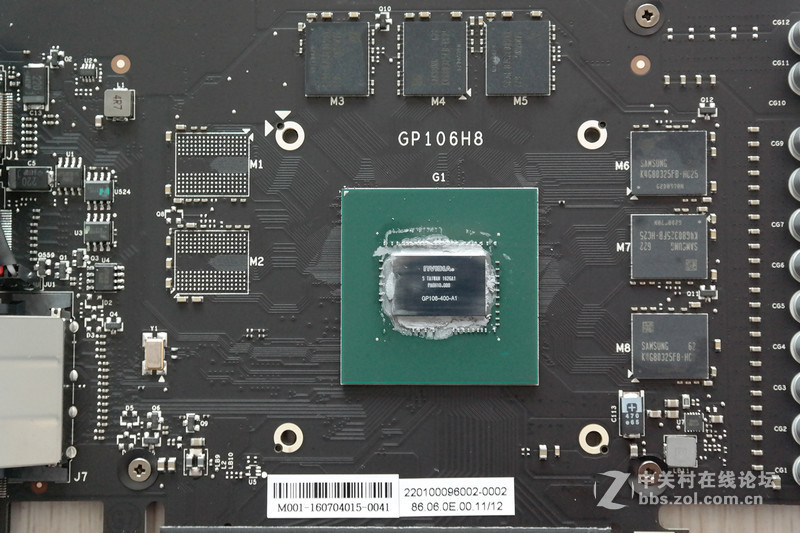

↑ GP-106-400-A1核心，核心是长方形。显存是6片星空体育平台DDR5，每1片是1GB显存组成共6GB显存，左上角还有俩预留的显存位置。

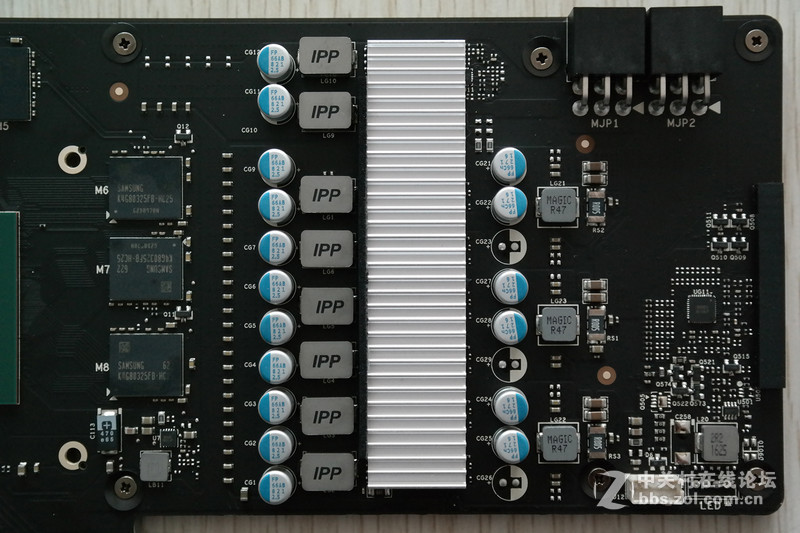

↑ 显卡采用核心6相+显存2相数字供电方案，采用七彩虹自行研发的I.P.P电感，当然了还有日系富士通的固态电容。

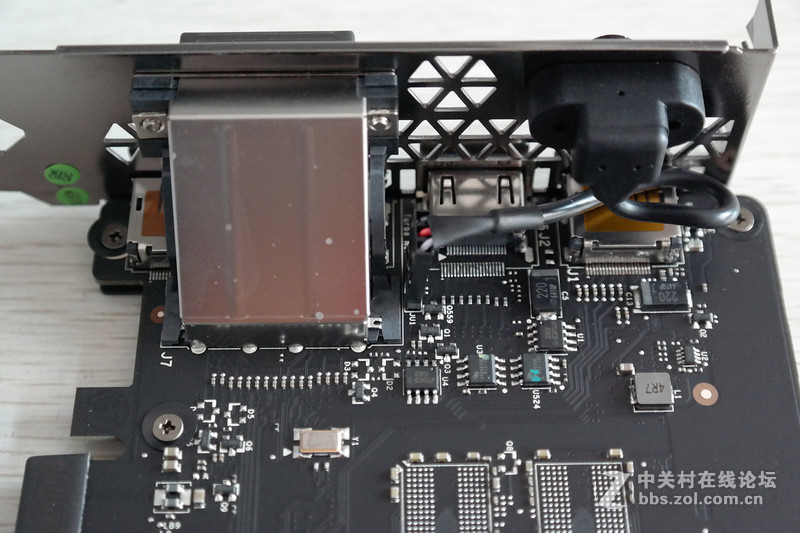

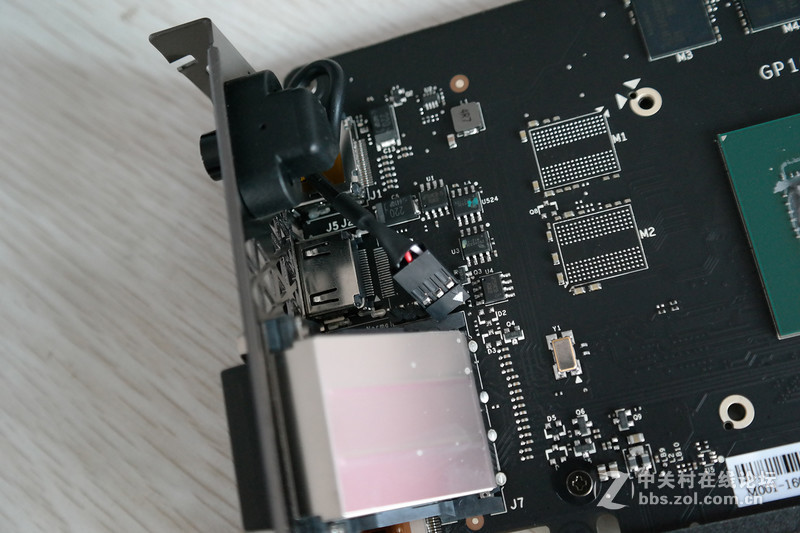

↑ 显卡接口输出采用屏蔽罩设计，减少干扰！
↑ 显卡一键超频接头，三针设计！
↑ 散热器热管和鳍片都采用镀镍，大大避免氧化的问题。

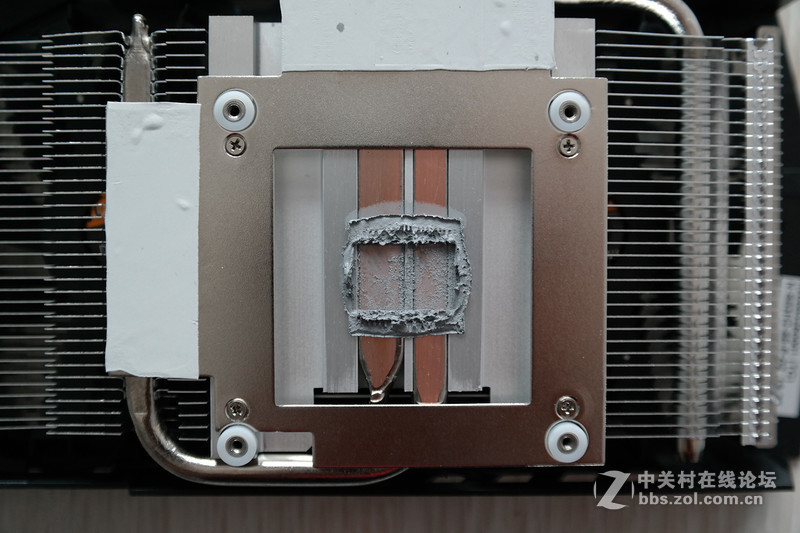

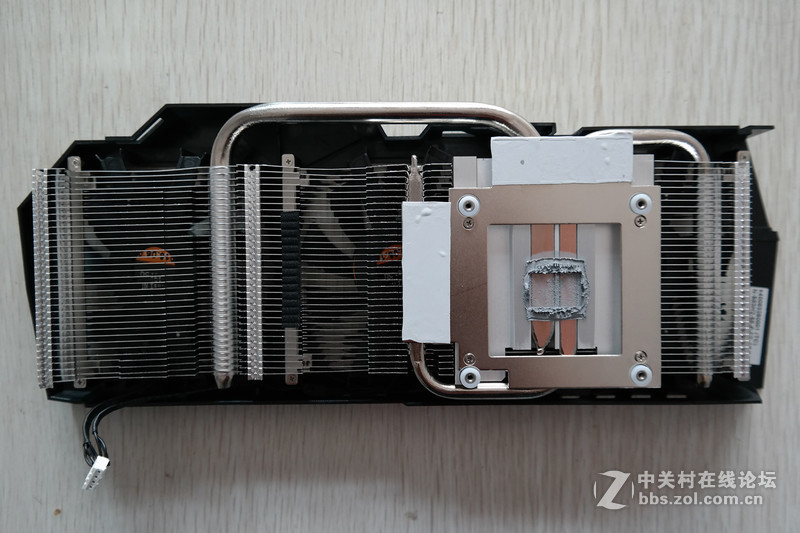

↑ 核心散热采用热管直触。
↑ 把散热器外壳继续拆掉，从外壳上看真的没有灯条，也就是说该卡确实没有信仰灯！

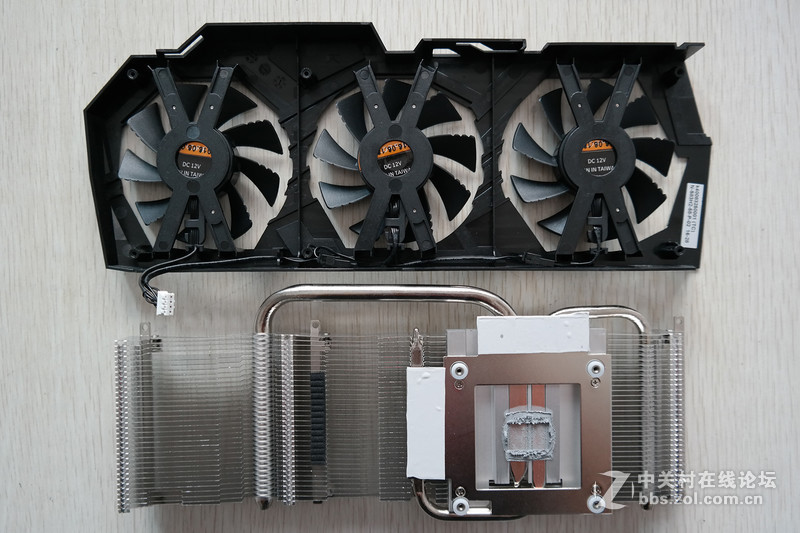

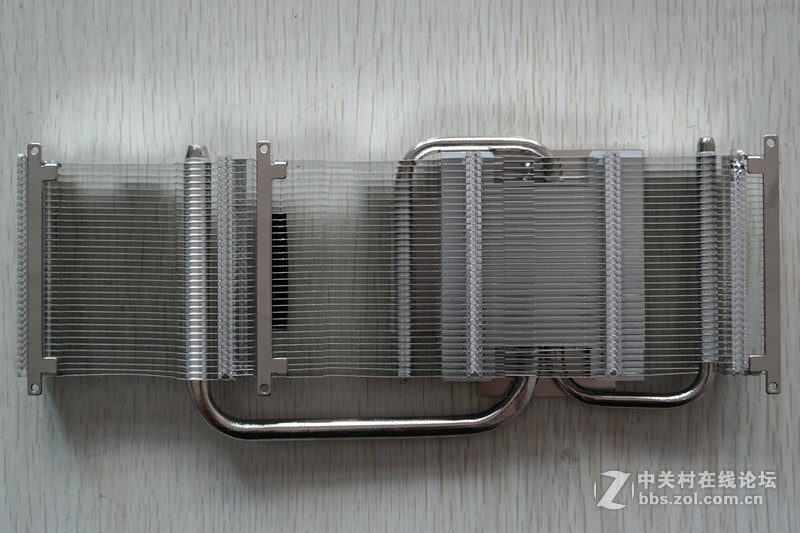

↑ 散热器正面！
↑ 风扇并不是和外壳一体的，可以单独拆掉，也就是说可以更换风扇。

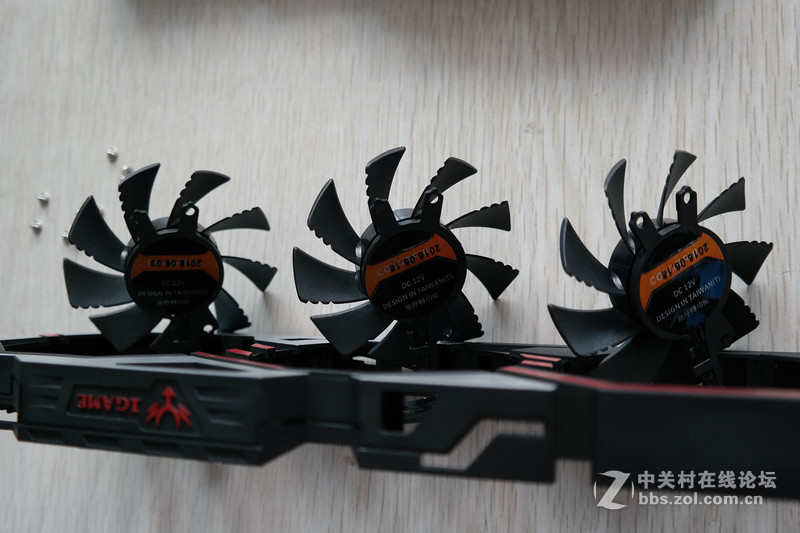

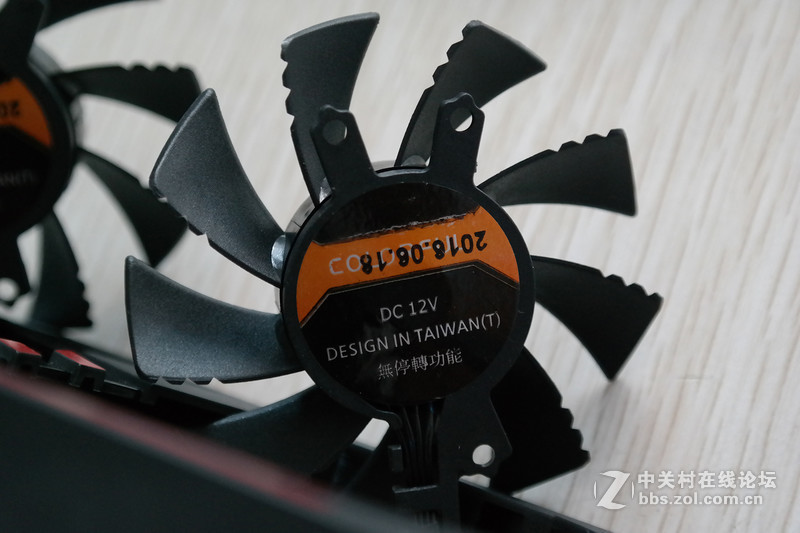

↑ 七彩虹在台湾设计制造的12v风扇，没有停转功能！

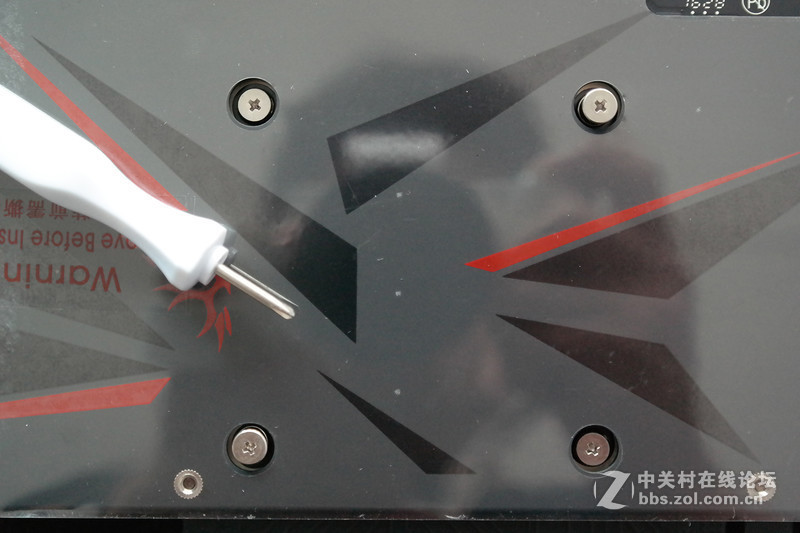

↑ 继续开拆PCB上的9颗固定背板螺丝！

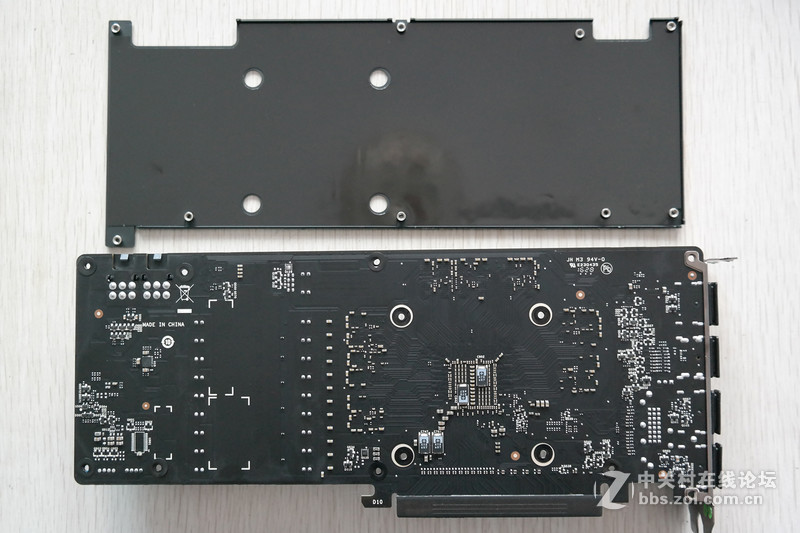

↑ 背板和PCB分离，PCB固定背板开孔处都有保护垫圈！
↑ 背板内部有一层透明保护膜，防止PCB短路。

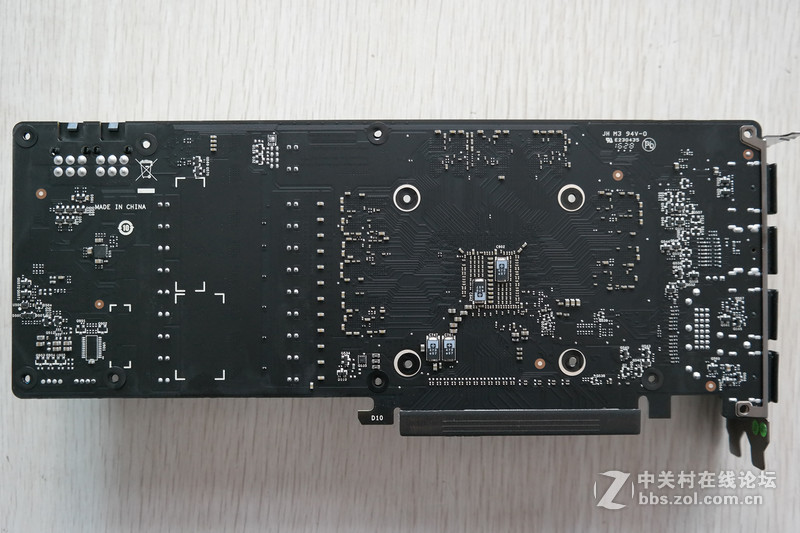

↑ PCB背面！

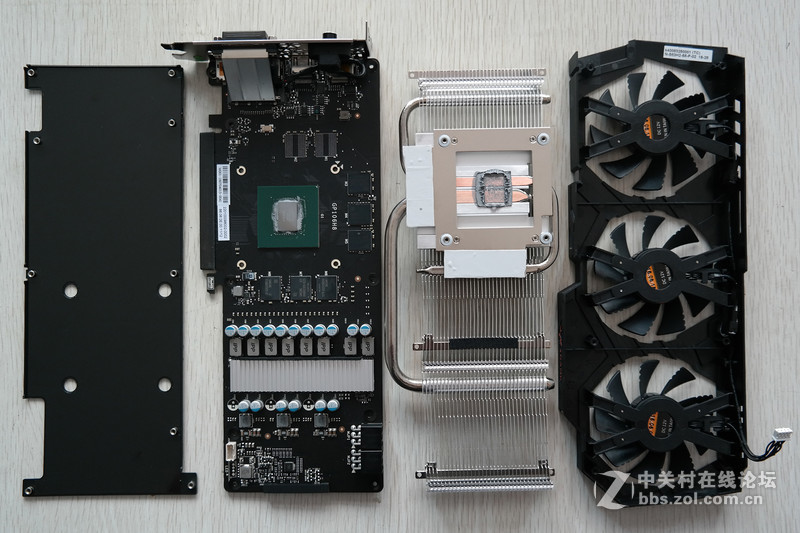

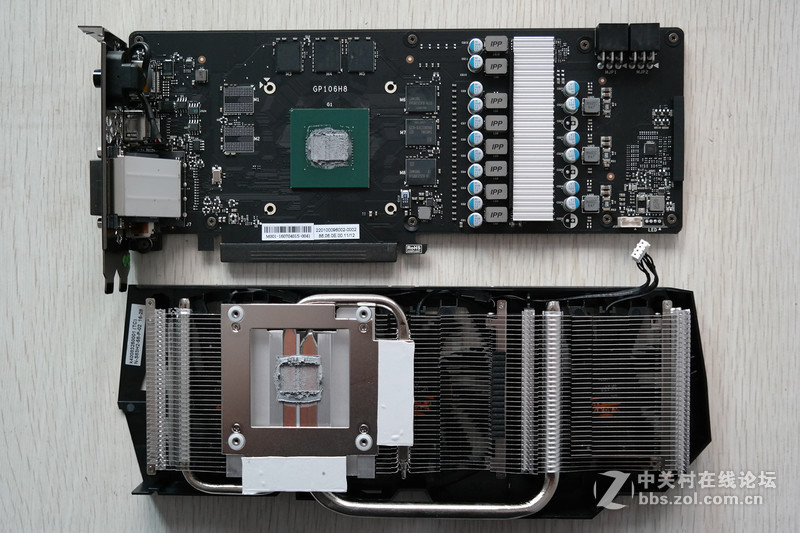

↑ 拆解大合影，下面就是要把它们装回去了，还好都是螺丝固定，拆的方便装回去也简单，最怕散热器和外壳用那种卡扣了，一不小心就会掰断！

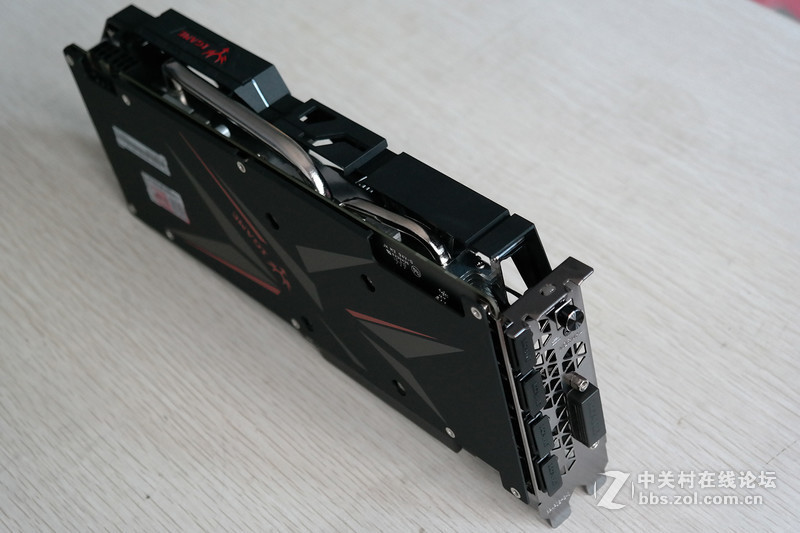

↑ 外观欣赏

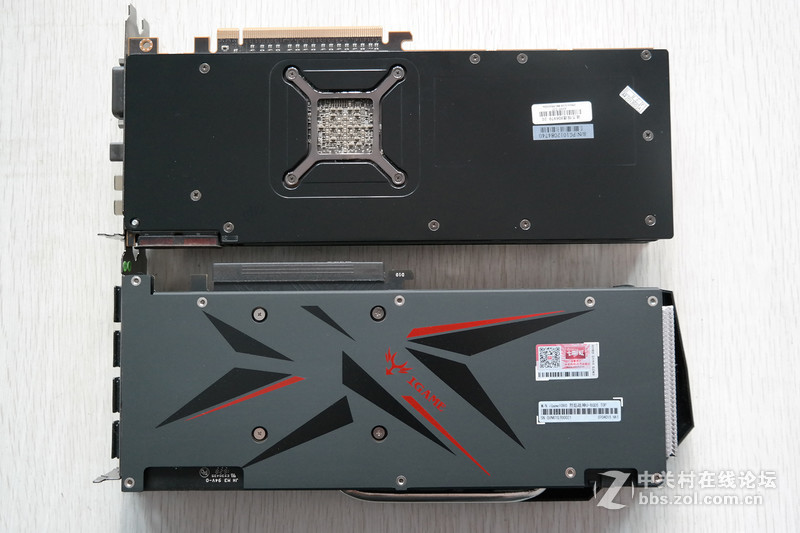

↑ 和HD6970的棺材板对比一下背板，话说HD6970的背板是小编最喜欢的了，一体成型，不过GPU处还是开孔了，还是这代的七彩虹背板大赞啊！ 二、散热、功耗、噪音： 测试平台： CPU：i5 4690K OC至4.5G 散热：采融B68 主板：华硕Z97虎魄 内存：镁光灯条4Gx2 1866 SSD：Intel 520 硬盘：希捷500G 显卡：集显Intel HD4600/七彩虹iGame GTX1060烈焰战神U TOP 驱动：NVIDIA官方368.81驱动 电源：影驰HOF 1000W 显示器：华硕VS239HR 其他：Tt风扇x3、USB无线网卡
↑ 首先是集显整个平台的功耗测试。

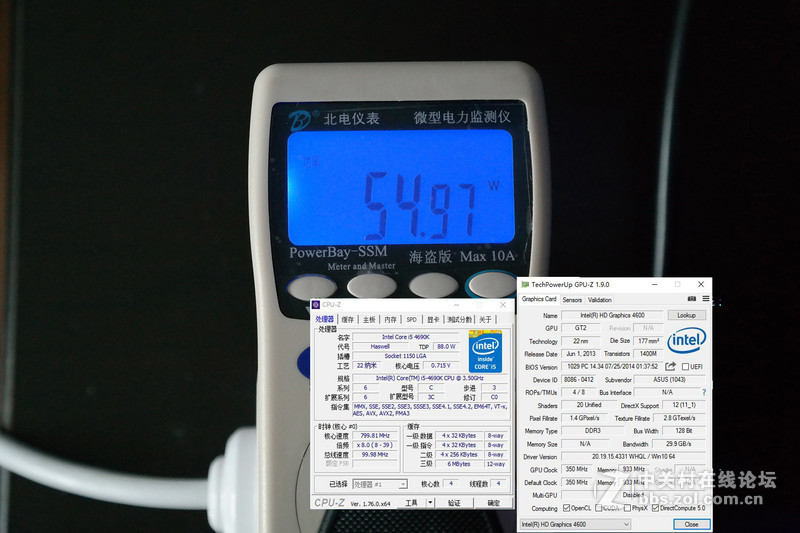

↑ 集显平台开机进入系统桌面后，待机5分钟的功耗为55W左右。
↑ 集显平台满载功耗为140W左右，开启狂虐分别使用AIDA64的系统稳定性测试让处理器等硬件满载，然后用甜甜圈烤机让显卡满载！

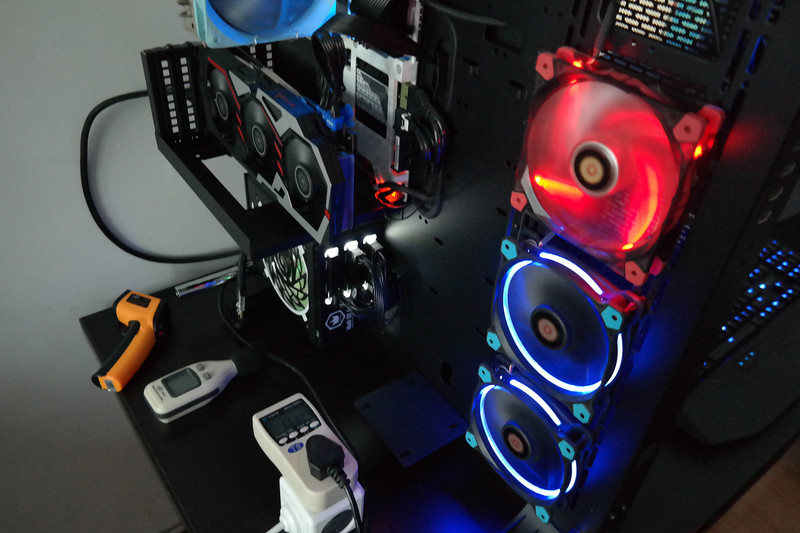

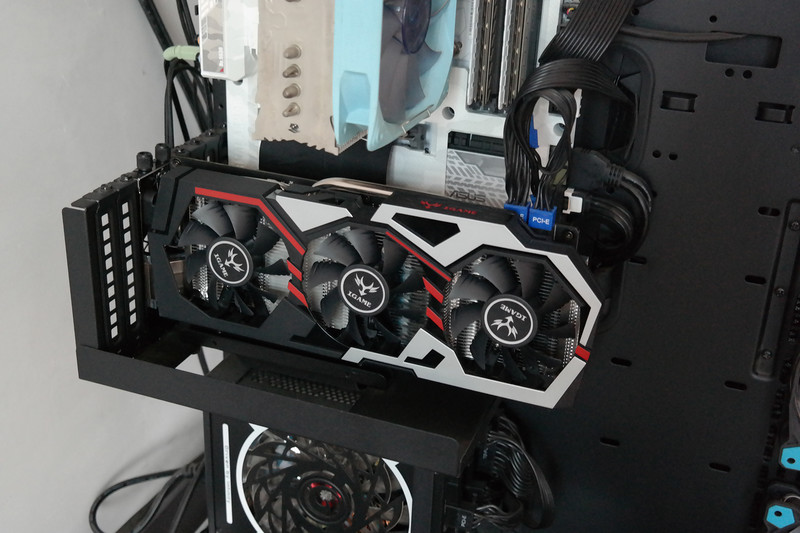

↑ 上机欣赏

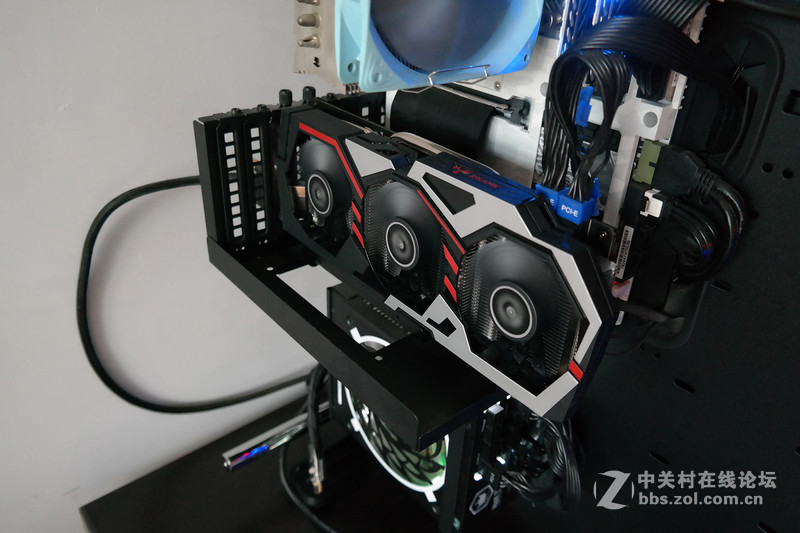

↑ 采集出集显平台的待机功耗和满载功耗，然后就可以上独显七彩虹iGame GTX1060烈焰战神U TOP了！一次点亮还不错！

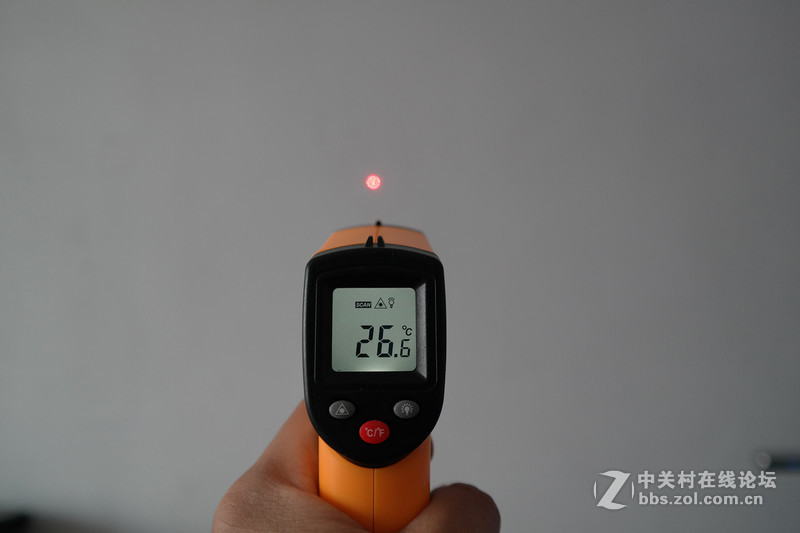

↑ 测试时大概室温为26.6度，开了空调恒温测试的！

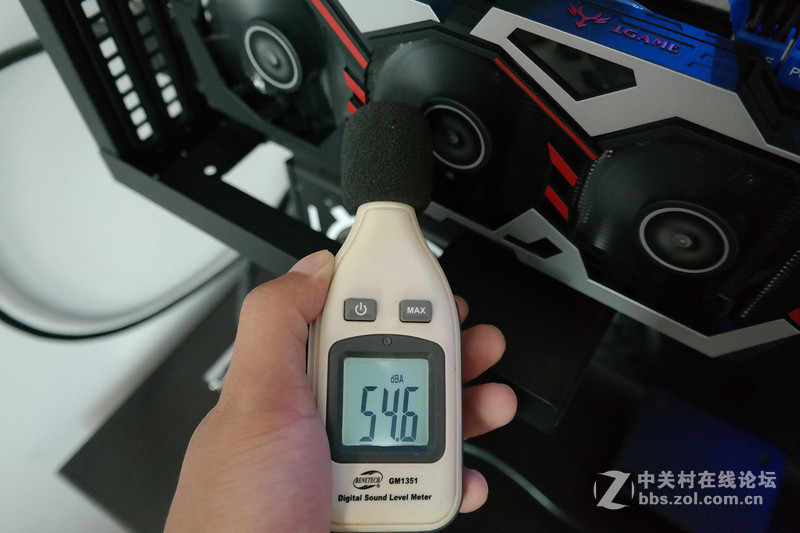

↑ 七彩虹iGame GTX1060烈焰战神U TOP独显的待机噪音为55分贝，基本上听不见声音，事实上可以更低，这是夏天外面知了声你懂的！

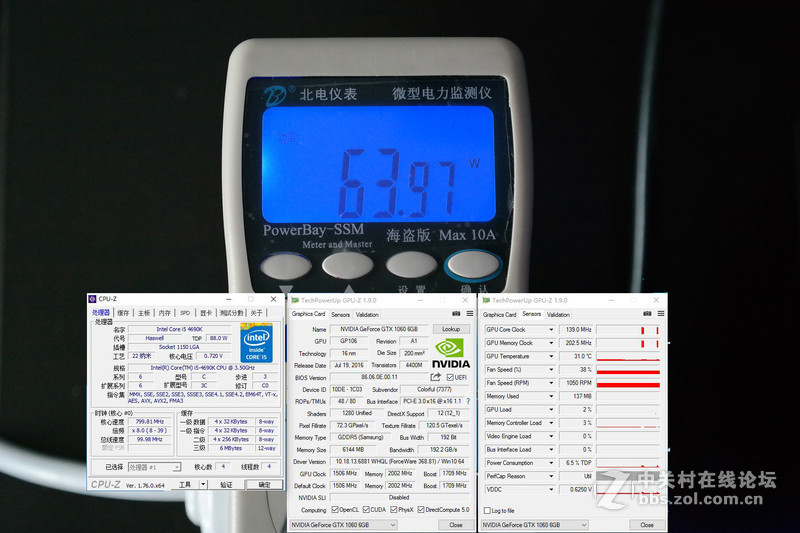

↑ 七彩虹iGame GTX1060烈焰战神U TOP独显待机功耗为64W左右，比集显待机高出10W，待机温度为31度，风扇转速为1050！看来帕斯卡的功耗控制还是相当给力的！

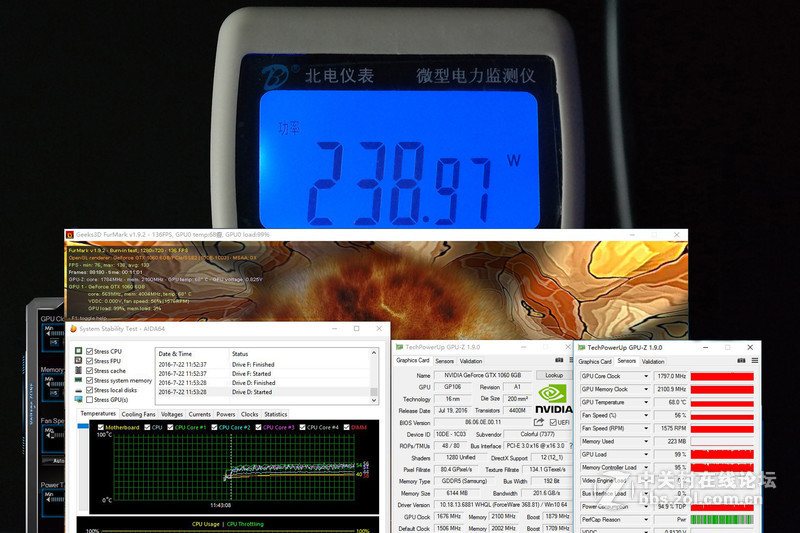

↑ 七彩虹iGame GTX1060烈焰战神U TOP显卡核心默认频率1506MHz，满载功耗为240W左右，依然是AIDA64系统稳定性测试让处理器等硬件满载，显卡用甜甜圈烤机10分钟后采集的功耗，也就是说该卡实际最高功耗仅100W，比官方宣称的TDP：120W少了10W，小编怀疑是不是自己的测试姿势不正确？也太强悍了吧，要知道此卡是媲美GTX980的！此时显卡最高温度为68度，风扇转速为1550转！

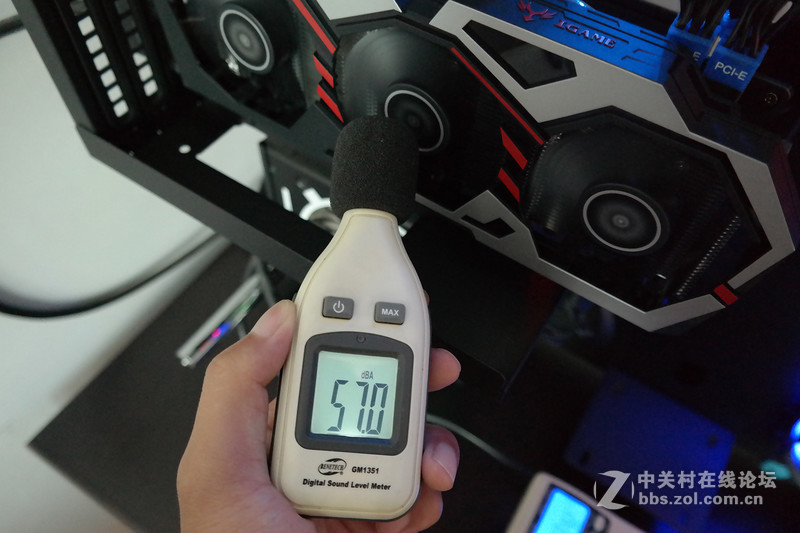

↑ 显卡满载后风扇转速为1550转，噪音为57分贝，基本上和待机没啥变化！

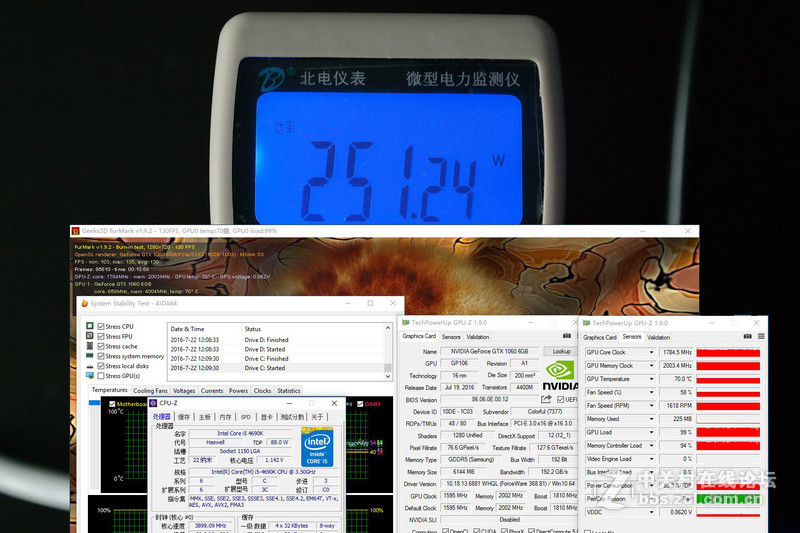

↑ 七彩虹iGame GTX1060烈焰战神U TOP使用自带一键超频后核心频率为1595MHz，此时满载功耗为250W左右，一键超频后比默认频率功耗高出10W，用甜甜圈烤机十分钟后显卡温度最高为70度，风扇转速为1600转！一键超频核心频率提高了，功耗温度自然就越高，可以理解！

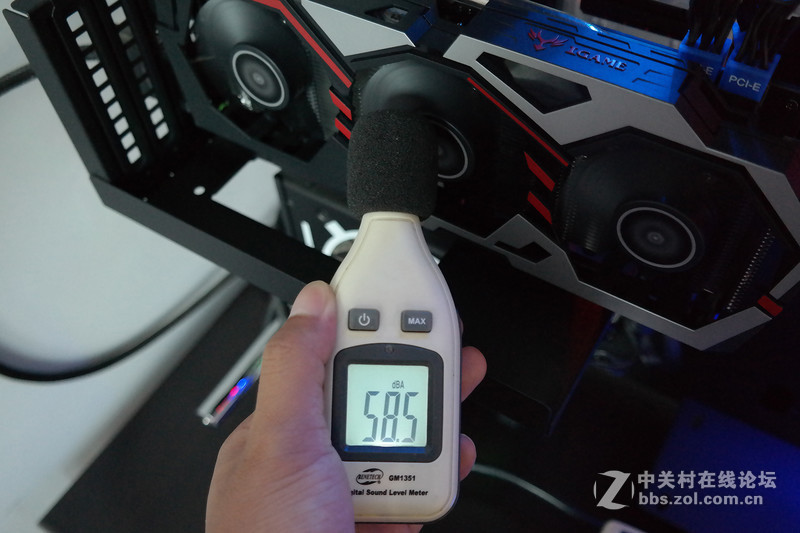

↑ 显卡一键超频后风扇转速为1600转，噪音为58.5分贝，和待机变化不大，依然是明显听不到噪音！

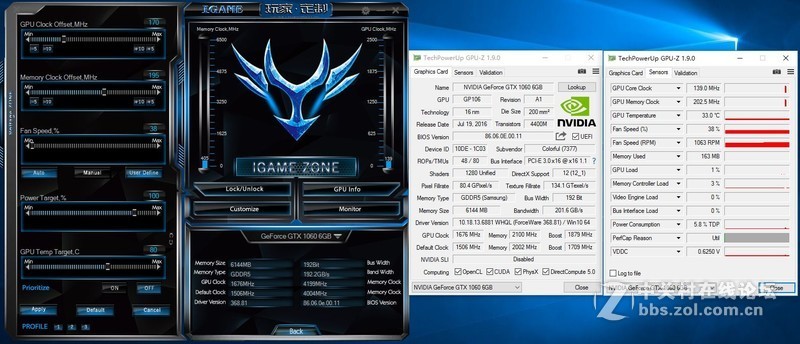

↑ 下面是手动超频了，超频软件是七彩虹IGAME ZONE，因为体质的原因，七彩虹iGame GTX1060烈焰战神U TOP小编核心频率最高超到1676MHz，比默认的1506MHz高了170MHz，比一键超频的1595仅高了81MHz，再高就不稳定会挂掉！显存频率最高超到了2100MHz，即显存频率为8400MHz，比默认的高出392MHz！

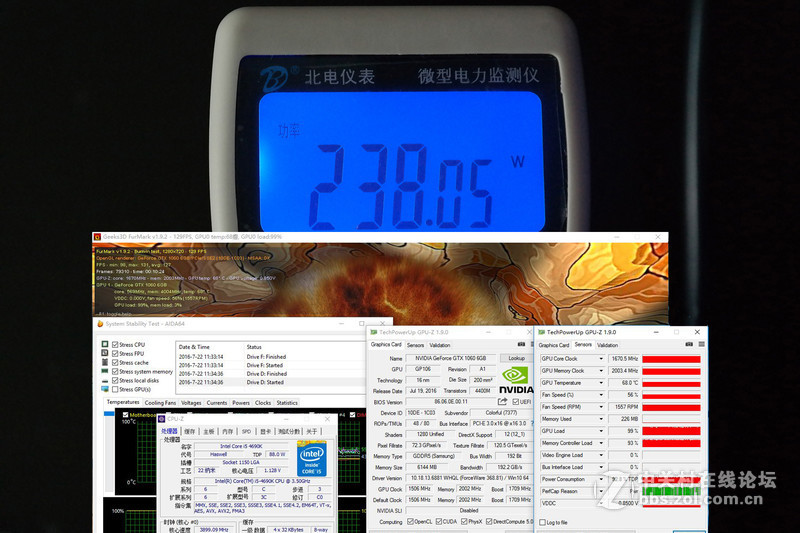

↑ 七彩虹iGame GTX1060烈焰战神U TOP手动超频到核心频率1676MHz，显存频率8400MHz后，用同样的方式进行满载测试，发现功耗居然和核心默认1506Mhz、显存默认8008Mhz一模一样只有240W左右，比一键超频还要低10W，不仅仅是功耗，烤机10分钟后最高温度也是68度，而一键超频最高温度为70度！风扇转速也是1600转左右，！且三天来多次测试结果依然如此，实在是纳闷，按照道理来说，频率越高自然功耗和温度就越高，怎么超频后和默认的一模一样呢？手动超频比一键超频频率要高，功耗、温度居然比一键超频还低，难道帕斯卡在超频后会降频？一键超频的BIOS才不会降频？

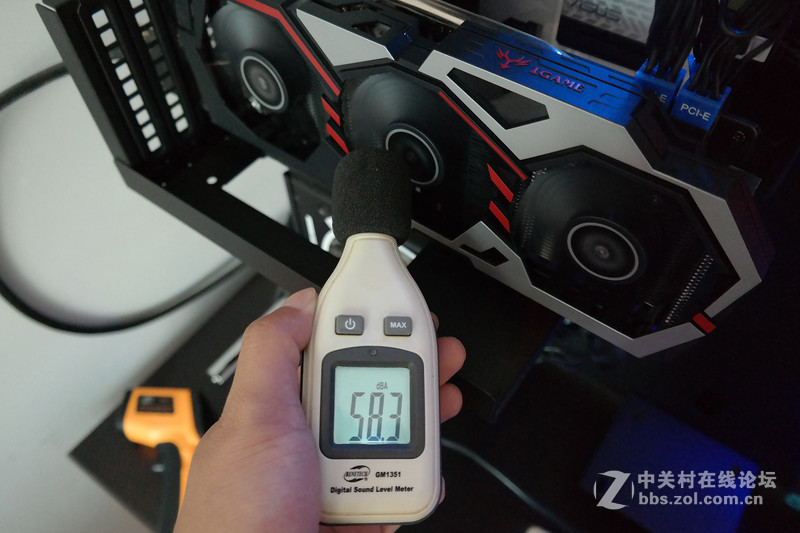

↑ 噪音没什么好说的，手动超频后风扇转速是1600转，噪音为58.3分贝，基本上没变！ 三、性能测试：

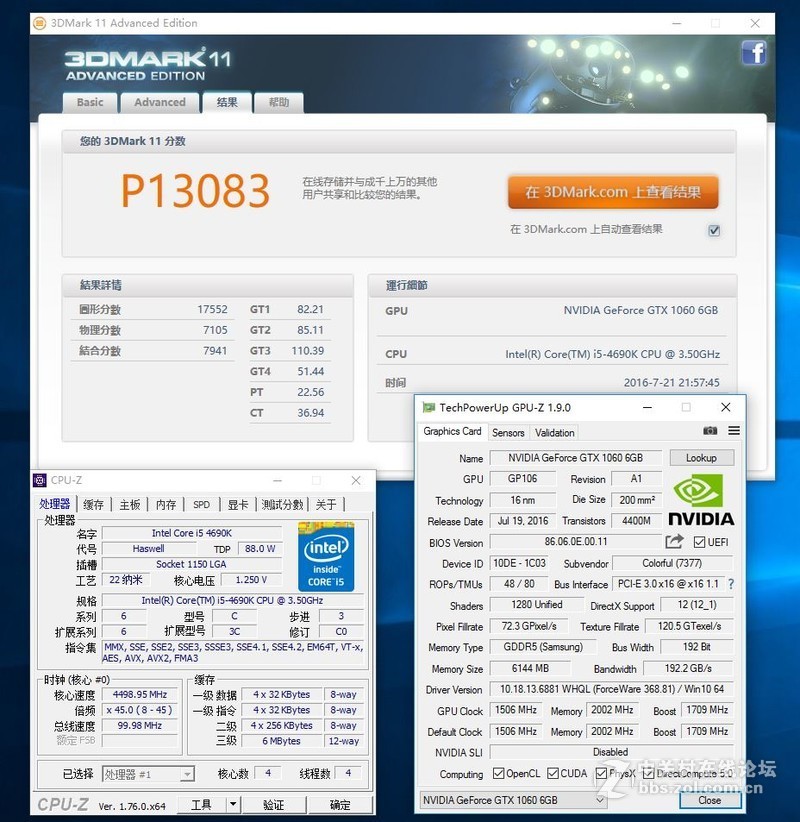

↑ 性能测试，处理器OC至4.5G，主要是怕i5 4690K拖后腿！3DMARK 11显卡默认频率P分为13083！

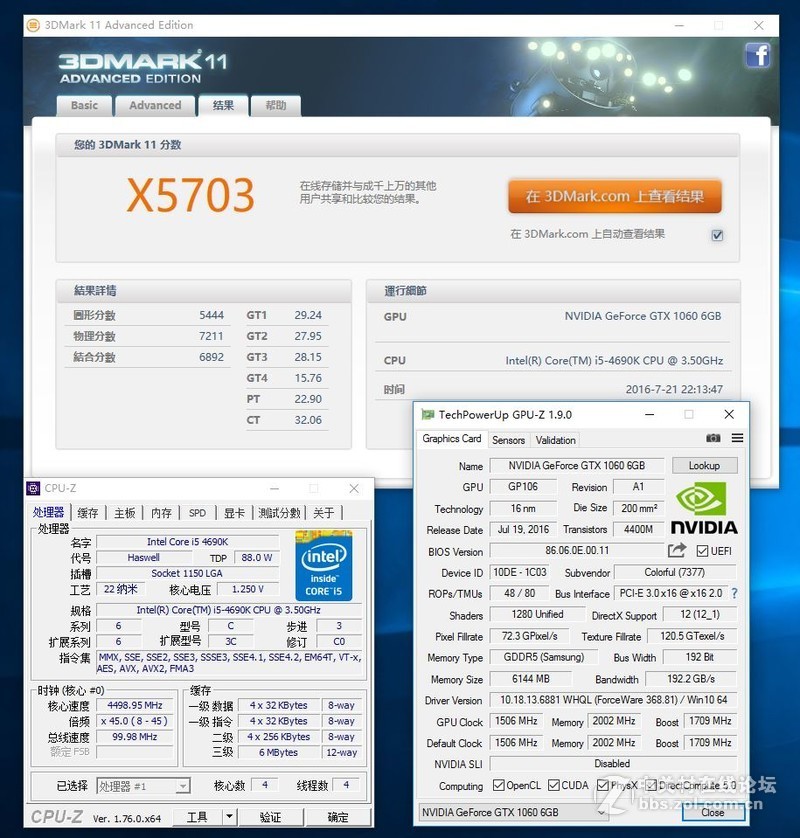

↑ 3DMARK 11显卡默认频率X分为5703！已经和GTX 980的跑分持平了！

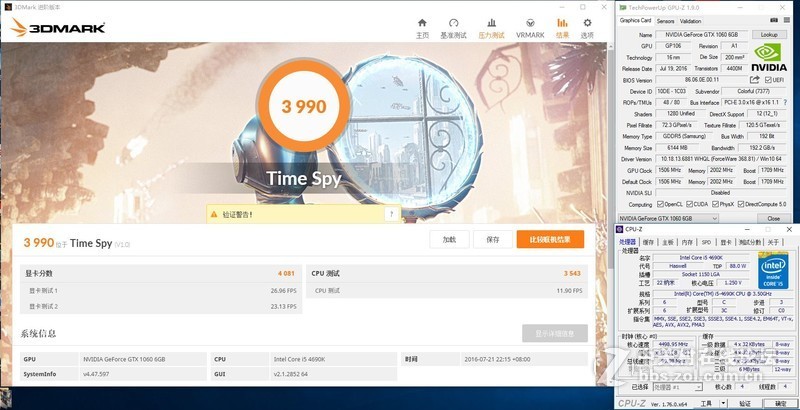

↑ 显卡默认频率3DMARK Time Spy分数为3990，和GTX 980依然差不多！

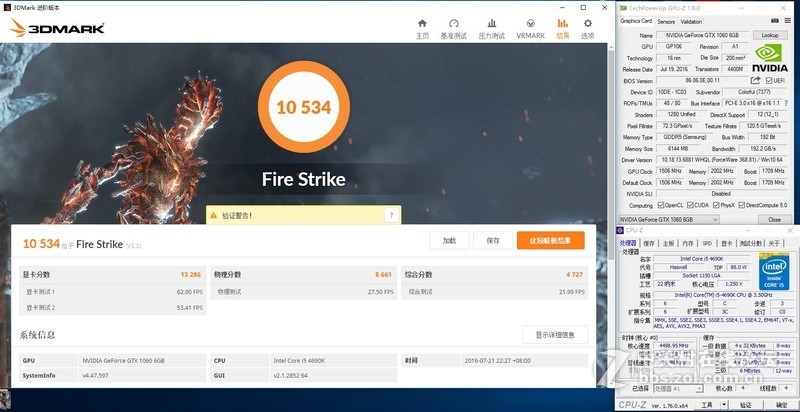

↑ 显卡默认频率3DMARK Fire Strike分数为10534。

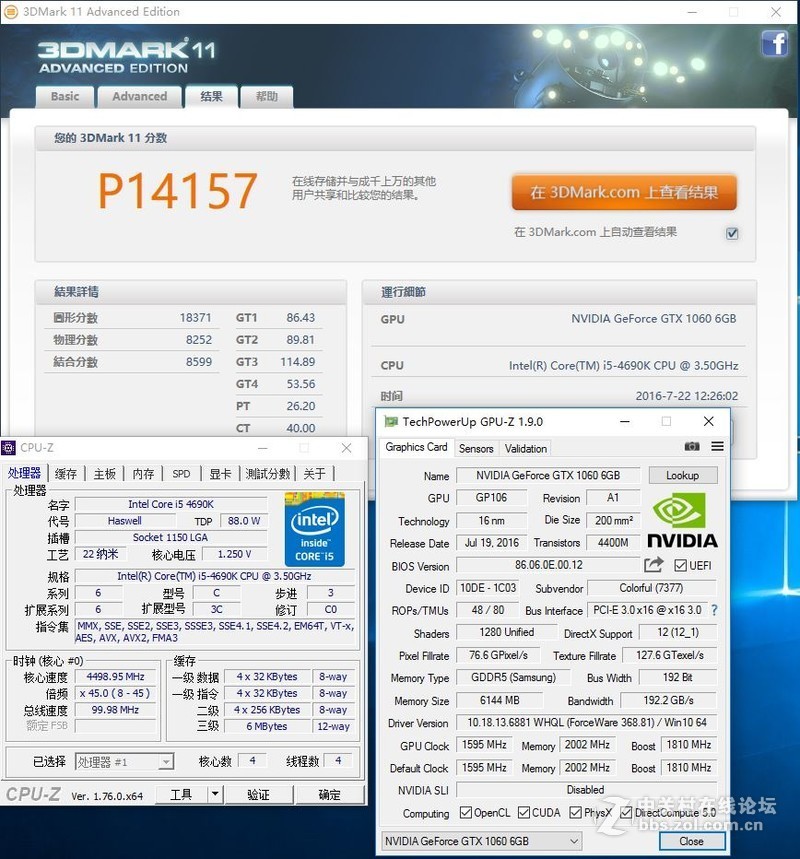

↑ 七彩虹iGame GTX1060烈焰战神U TOP使用自带一键超频后，3DMARK 11的P分为14157，比默认的频率13083高出1000多分！

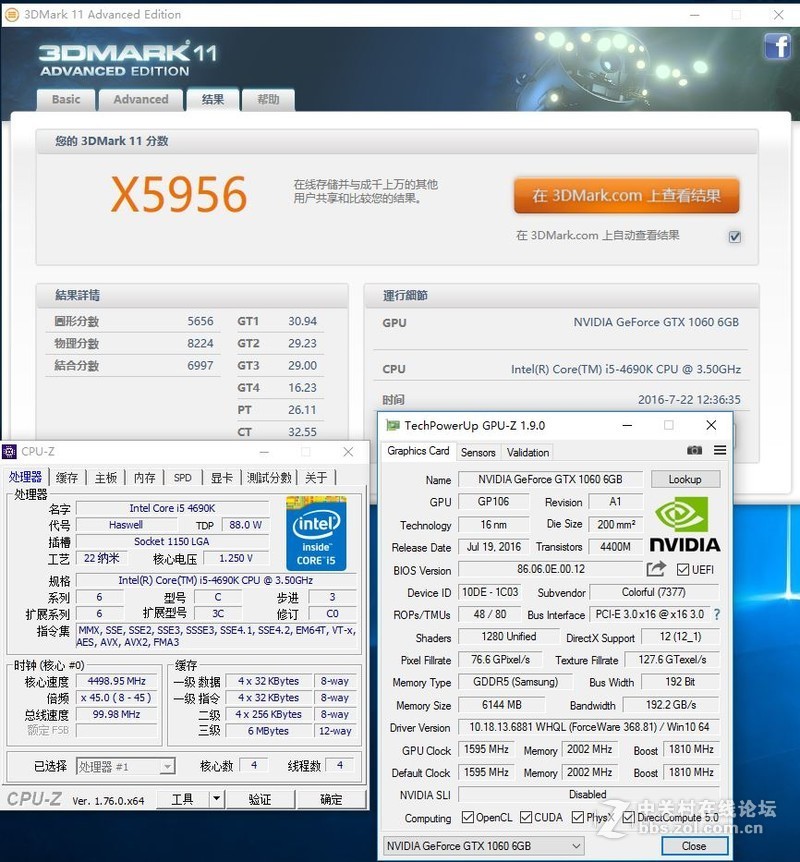

↑ 一键超频后3DMARK 11的X分为5956，比默认频率5703高出200多分！

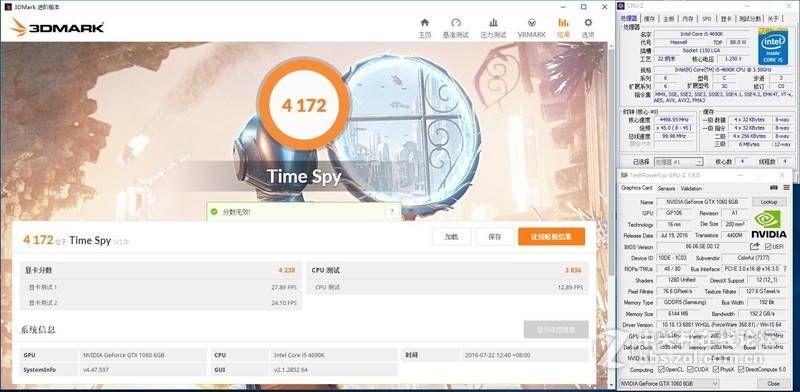

↑ 一键超频后3DMARK Time Spy跑分为4172，比默认的3990高出近200分。
↑ 一键超频后3DMARK Fire Strike分数为10860，比默认的10534高出300多分。

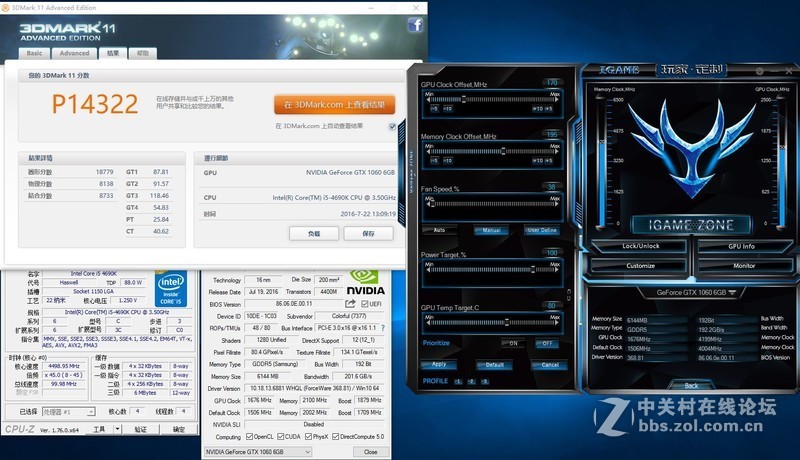

↑ 这个是手动超频后3DMARK 11的P分为14322，作为对比，默认P分为13083，一键超频的P分为14157。

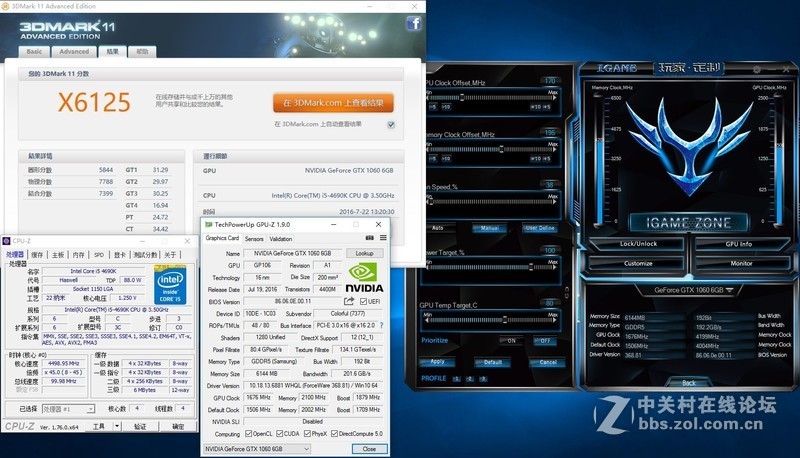

↑ 手动超频后3DMARK 11的X分为6125，作为对比，默认频率的X分为5703，一键超频的X分为5956。

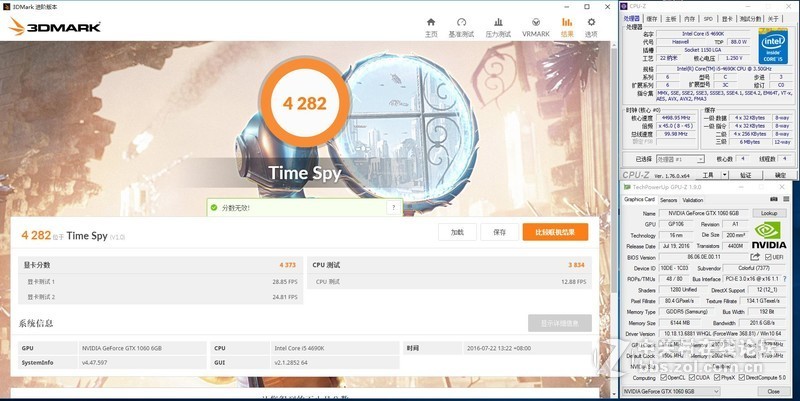

↑ 手动超频后，3DMARK Time Spy跑分为4282，作为对比，默认的跑分为3990，一键超频后为4172。

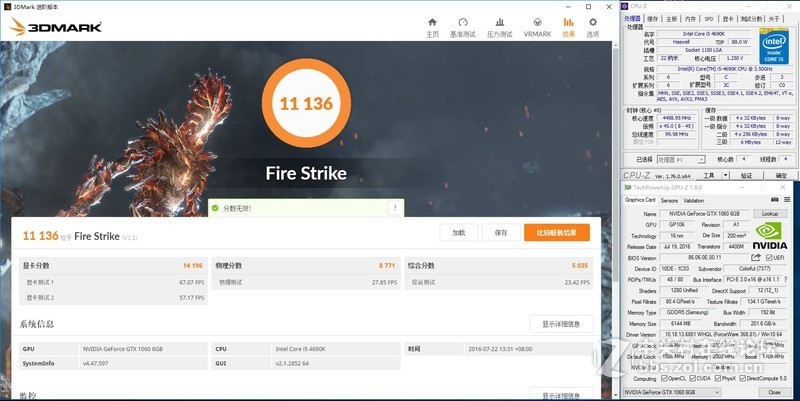

↑ 手动超频后3DMARK Fire Strike分数为11136，作为对比，默认的跑分为10534，一键超频的为10860。通过以上跑分来看，手动超频后也没有降频啊？那么手动超频的功耗低是咋回事啊？晕了！小编已经反馈给七彩虹官方了，坐等官方回复！

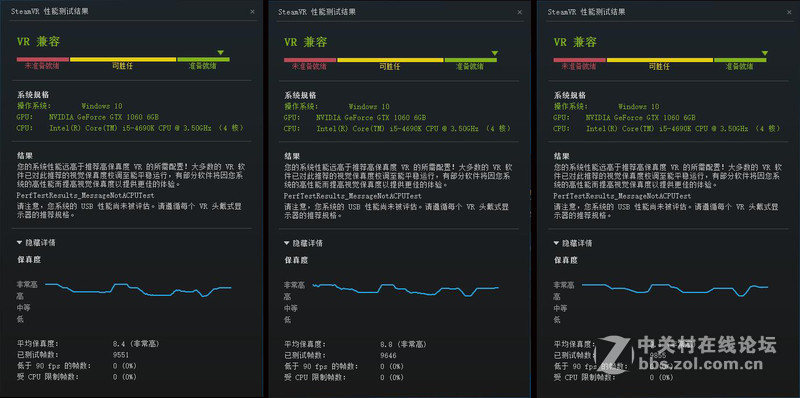

↑ 另外当然少不了现在很火的VR性能测试，依次是默认频率、一键超频和手动超频！

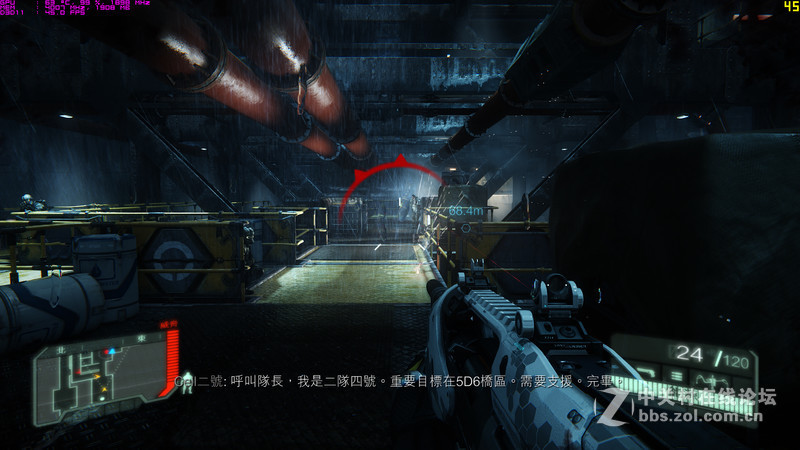

↑ 游戏测试，孤岛危机3，为最高画质！

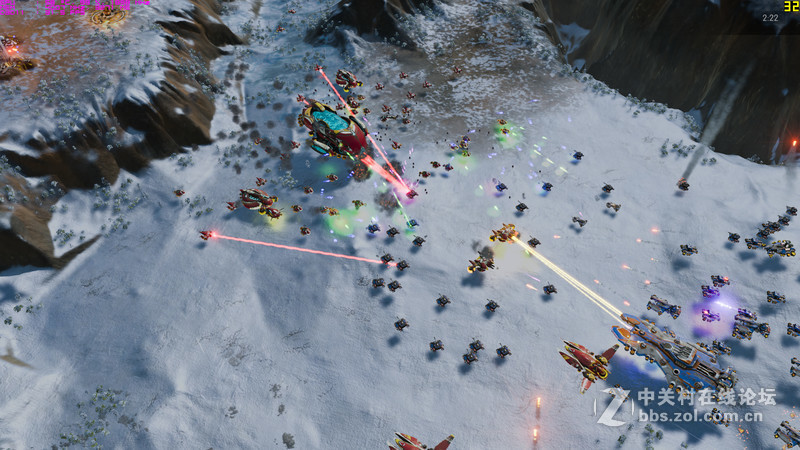

↑ DX12游戏奇点灰烬，同样是最高画质！
↑ 奇点灰烬自带的基准测试！

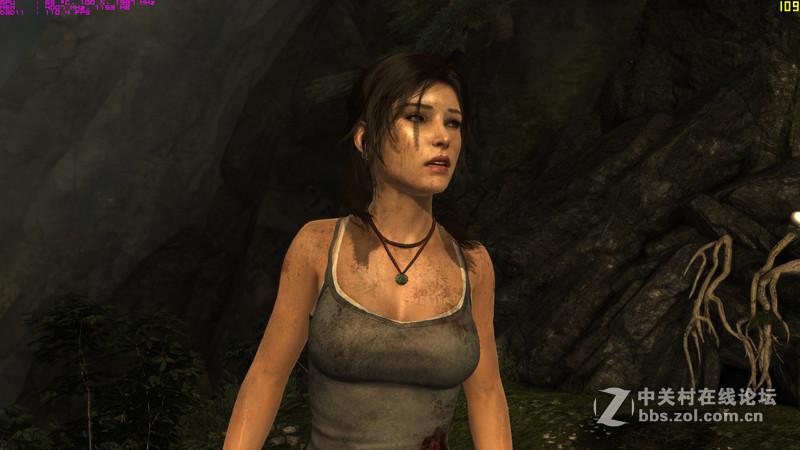

↑ 古墓丽影9为最高画质！
↑ 古墓丽影自带的基准测试！ 最后：GTX 1060在性能上绝对媲美GTX980无疑了，而且功耗超低比GTX 980更加省电！小编当初测过GTX 980ti的功耗可是直接逼近了480W！关于功耗这里要说一下，处理器、显卡都不超频玩游戏是200W左右！另外说说七彩虹这款烈焰战神U吧，虽然定位要比烈焰战神X低，但是没有信仰灯实在说不过去，背板确实好评啊，对于一款功耗很好的卡来说，三风扇设计实在是太奢华了，如果减去一个风扇多加一些信仰灯或许卖点就更好了！总之该卡还是推荐购买的，毕竟七彩虹IGAME系列升级3年保了！ |
|
楼主热贴
个性签名：无
|
| 发表于 2016-07-23 18:26:43 1楼 | |
|
BOOST 3.0下 。比 “拷机”功率没什么意义，要看跑3Dmark分时的功率。 这个 就是GPU-Z显示 2G不到的频率，而跑分的时候却运行在2.17G上。 所以 跑分的时候最好显示 GPU-Z上的第二项 sensors 的记录。而不是 单独发个GPU-Z的图。 |
|
| 发表于 2016-07-23 20:10:47 2楼 | |
|
0mamami 发表于 2016-07-23 18:26:43 BOOST 3.0下 。比 “拷机”功率没什么意义，要看跑3Dmark分时的功率。这个 就是GPU-Z显示 2G不到的频率，而... |
|
| 发表于 2016-07-23 20:17:09 3楼 | |
|
石头搞机 发表于 2016-07-23 20:10:47 你说的这个 我测过了 ~跑分的时候 功耗在230W，而且还是处理器超频了~ 如果没超频就是200W 说真的那些预算不是很足的人可能会减电源预算。那些人很可能是 按着预算的功率去选电源。如果 按官方给出的TDP去算电源。很有可能在跑分的时候 超出电源的供应能力。乃至损坏硬件，那样 会害了那些用户的。 |
|
| 发表于 2016-07-23 21:14:25 4楼 | |
|
感谢楼主细致的分享 |
|
| 发表于 2016-07-23 22:34:21 5楼 | |
|
一言不合就双6PIN供电加八项供电啊。。。。很详细的测评 赞一个 |
|
| 发表于 2016-07-24 11:25:25 6楼 | |
|
0mamami 发表于 2016-07-23 20:17:09 说真的那些预算不是很足的人可能会减电源预算。那些人很可能是 按着预算的功率去选电源。如果 按官方给出的... |
|
| 发表于 2016-07-24 15:18:46 7楼 | |
| 看着也是激动 | |
| 发表于 2016-07-25 15:51:47 8楼 | |
|
1060的DVI貌似是不支持转接VGA的 |
|
| 发表于 2016-07-25 22:15:42 9楼 | |
|
lanyangyang525 发表于 2016-07-25 15:51:47 1060的DVI貌似是不支持转接VGA的 |
|
| 发表于 2016-07-27 16:20:25 10楼 | |
|
石头搞机 发表于 2016-07-25 22:15:42 是吗？不会吧 |
|
| 发表于 2016-07-27 16:22:17 11楼 | |
|
感谢楼主分享， |
|
| 发表于 2016-07-27 20:32:58 12楼 | |
|
边上的三个风扇是干嘛的 样子货？ |
|
| 发表于 2016-07-28 09:08:01 13楼 | |
这款七彩虹的1060不错的，我已经上手，用3D MARK X模式下跑分5279分
|
|
| 发表于 2016-07-28 09:08:23 14楼 | |
|
0mamami 发表于 2016-07-23 20:17:09 说真的那些预算不是很足的人可能会减电源预算。那些人很可能是 按着预算的功率去选电源。如果 按官方给出的... |
|
| 发表于 2016-07-28 09:09:01 15楼 | |
|
石头搞机 发表于 2016-07-25 22:15:42 是吗？不会吧 |
|
| 发表于 2016-07-28 14:28:16 16楼 | |
| 建议使用400W以上的电源，性能会比较稳定，最好不要转接VGA。 | |
