进击的小钢炮，Antec Cube小钢炮装机作业分享

前言

趁着6月电商的各种活动，终于完成了计划已久的小钢炮装机。由于有主力机作为生产力，此台小钢炮主机性能方面要求不高，能满足日常上网和守望先锋的要求即可，所以配置上做了一定优化，达到较高的“性价比”，但既然作为游戏主机，主机的外观、灯效方面还是得投入的，于是乎有了以下的配置清单。

CPU：Intel Pentium G4560

主板：华硕（ASUS）ROG STRIX Z270I GAMING

内存：海盗船 铂金统治者 DDR4 3000 8GB X

固态硬盘：浦科特 M8SeG 256G M.2 NVMe

显卡：华硕 GTX 1060

机箱：安钛克 Cube

散热器：安钛克 MERCURY水星240

电源：安钛克 EDGE 650

开箱

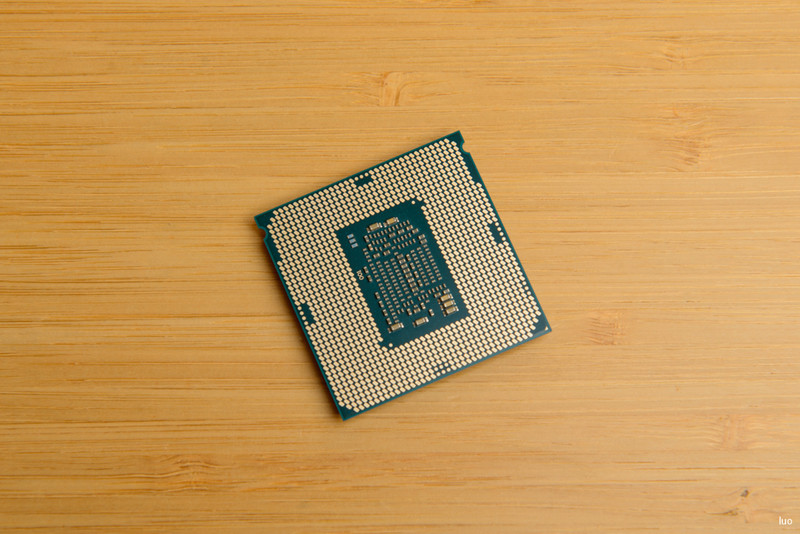

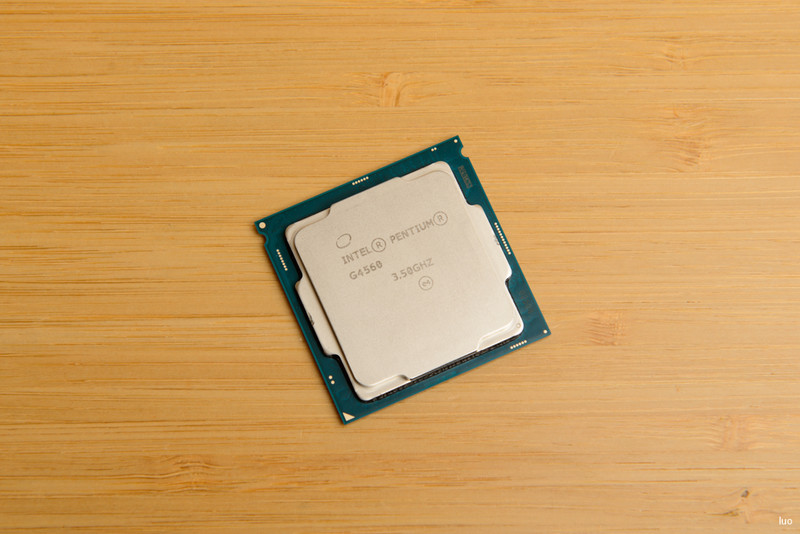

CPU选择Pentium G4560，看重的是性价比，奔腾的价格却有着i3的性能，双核四线程，频率还高，能满足《守望先锋》、，《英雄联盟》等网络游戏的需求，足够使用了。

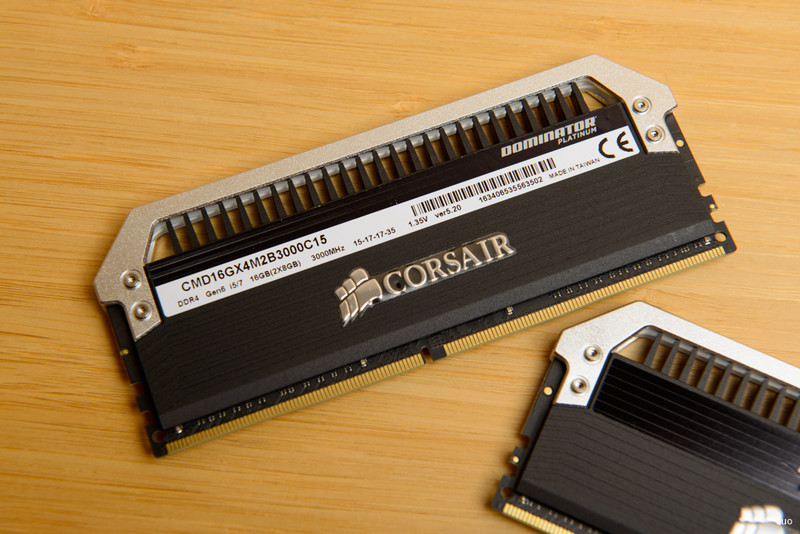

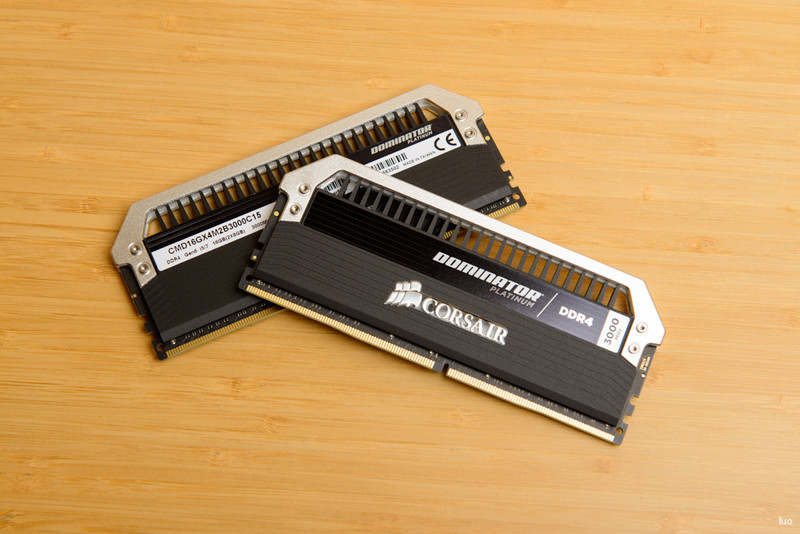

作为颜值党，配件的外观当然不能落下，而且现在内存价格都偏高，16GB套装的价格都差不多，选了颜值颇高的海盗船铂金统治者，灯光效果少了点，不过质感极强，拿在手上很有分量。

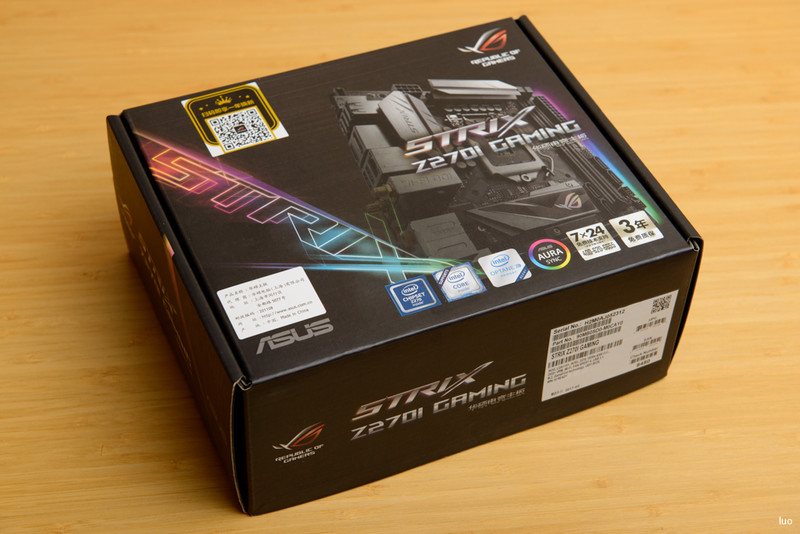

主板方面，7系中小钢炮用的ITX主板选择不过，秉着颜值第一的原则，选了自带RGB灯效的华硕Z270i。在包装上应用了最新的ROG STRIX风格，同时突出了RGB灯效。

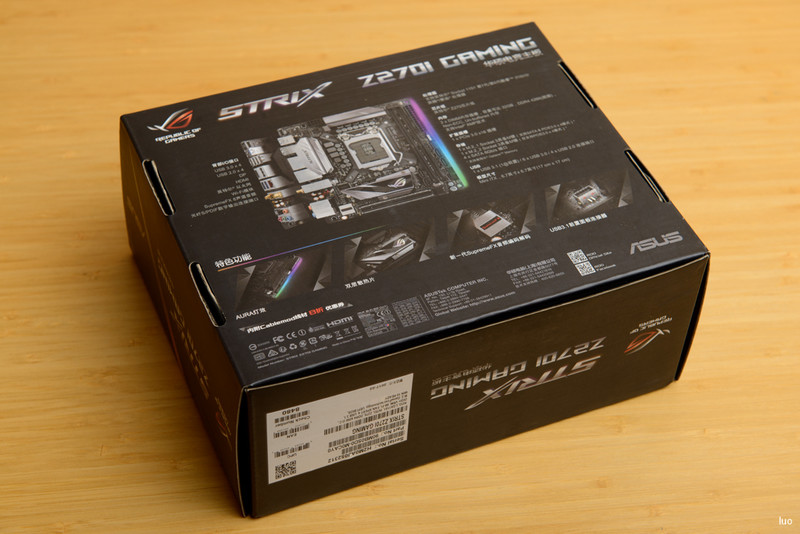

包装背面则是各种参数说明。

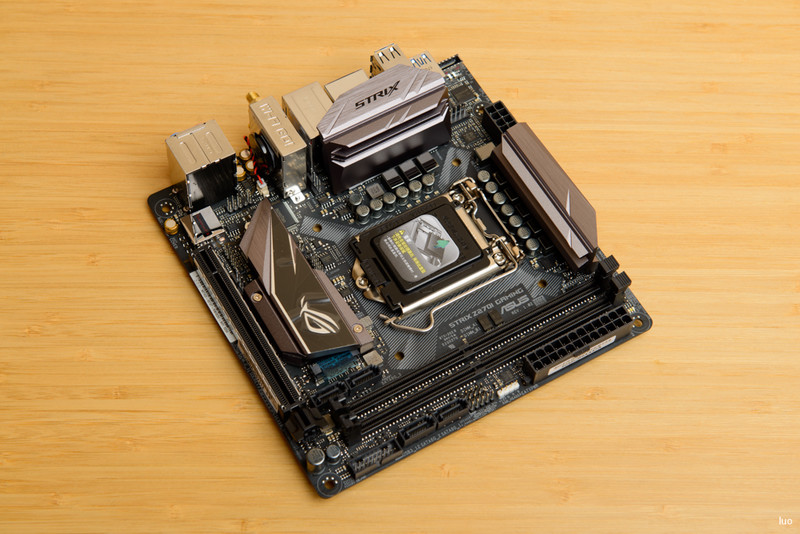

主板本体，非常小，配色为烟灰色。

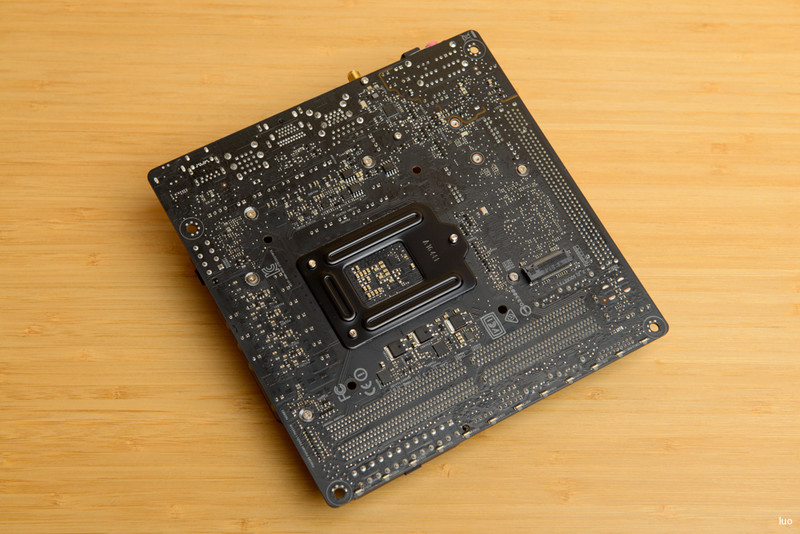

主板背面，元器件还是非常多，还有一条M.2 SSD插槽。

华硕主板的散热片依旧质感爆棚。

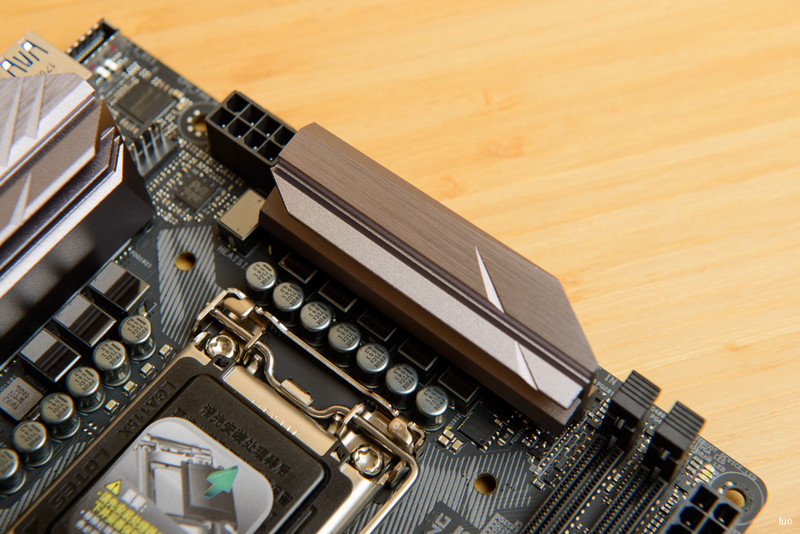

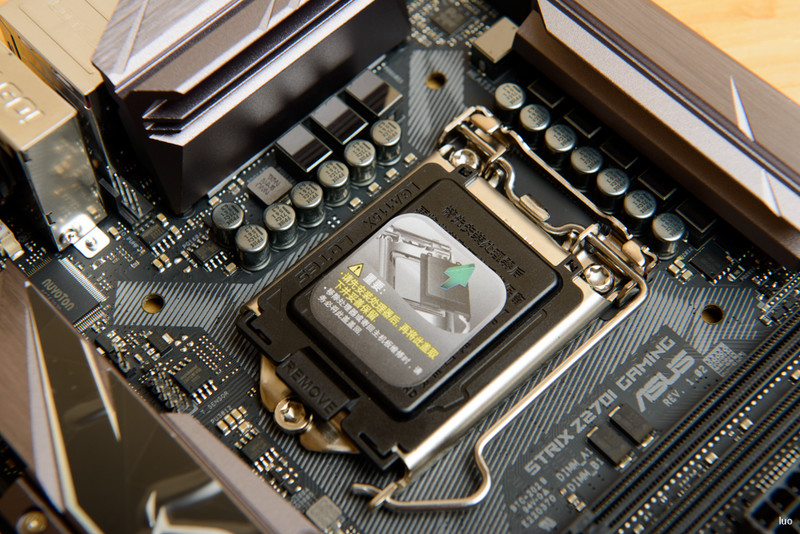

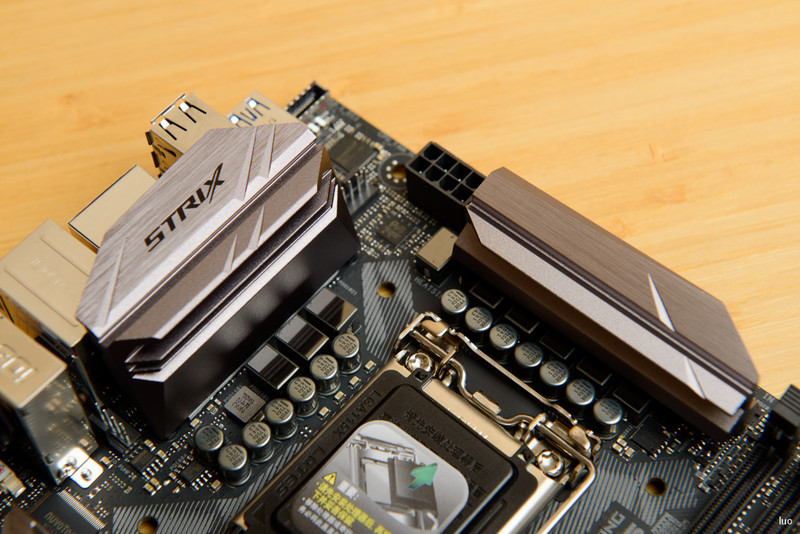

供电方面一点也不妥协，后面新CPU出来后，可以更换成更高级的i5或i7，当然价格会好一些。

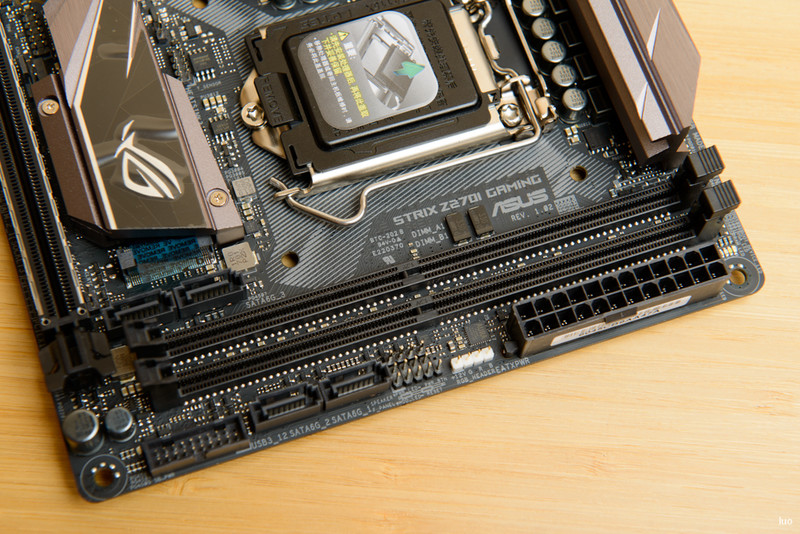

2条内存插槽。

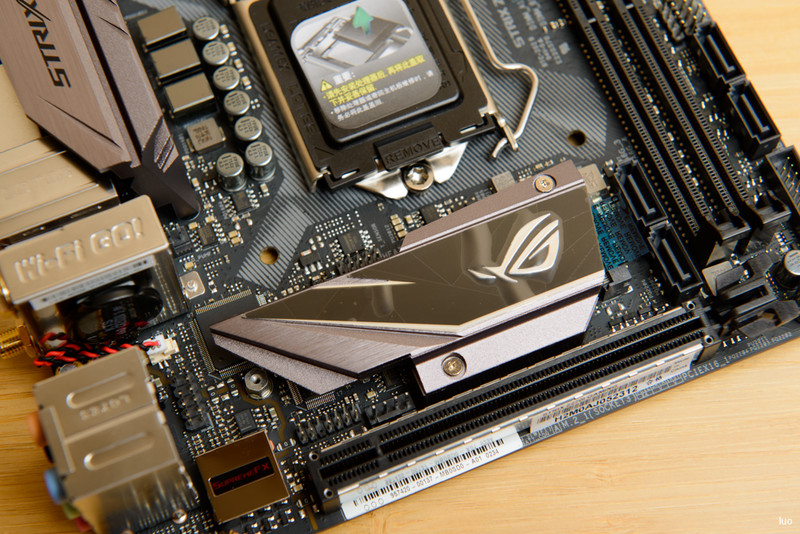

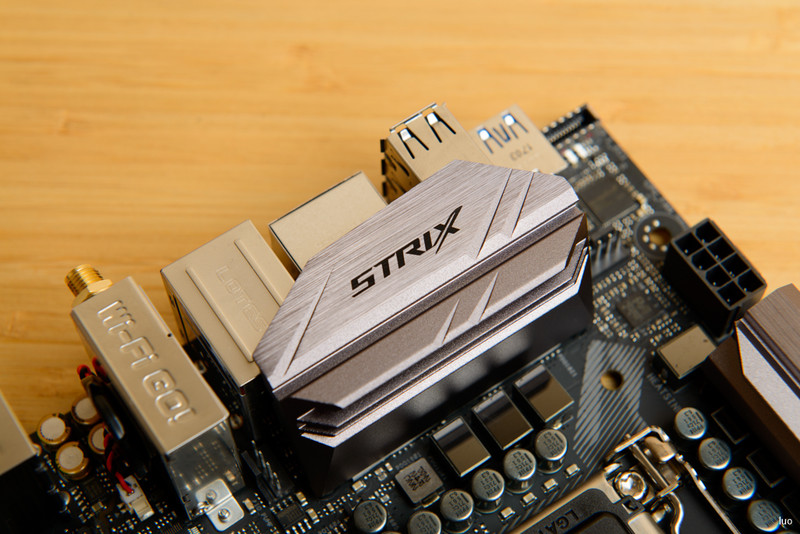

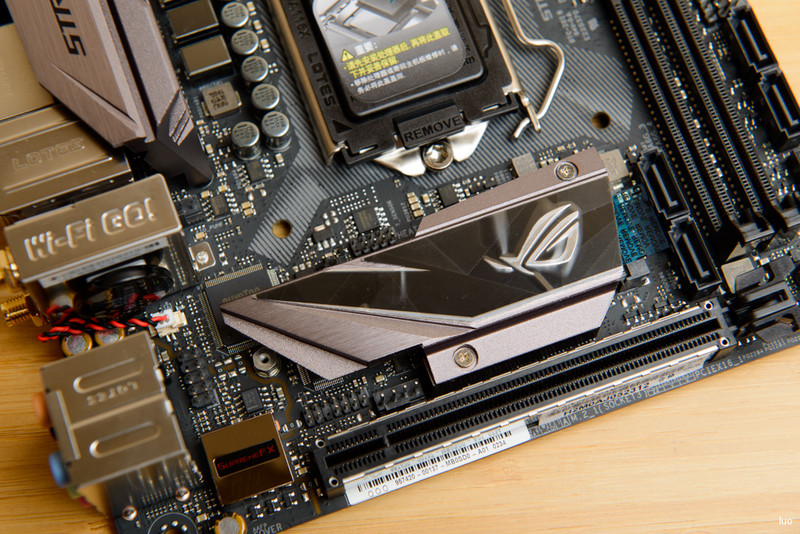

芯片组+M.2 SSD散热片，上面还刻有ROG的logo。

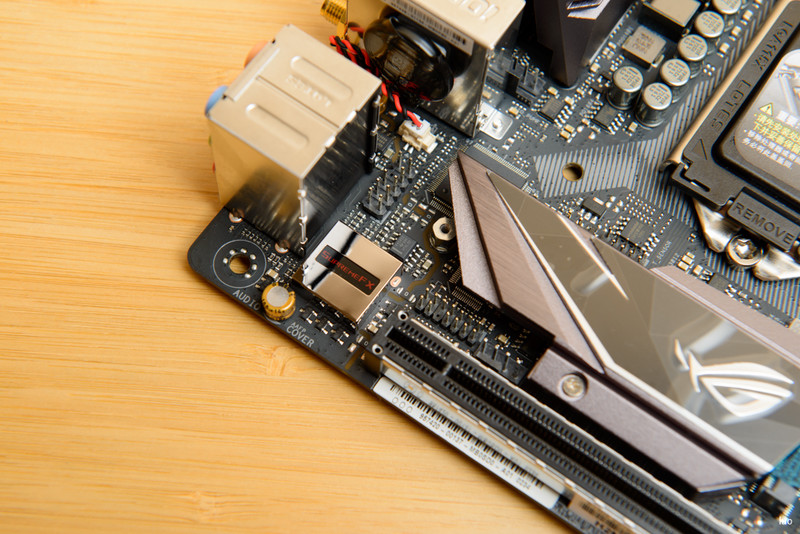

音频芯片。

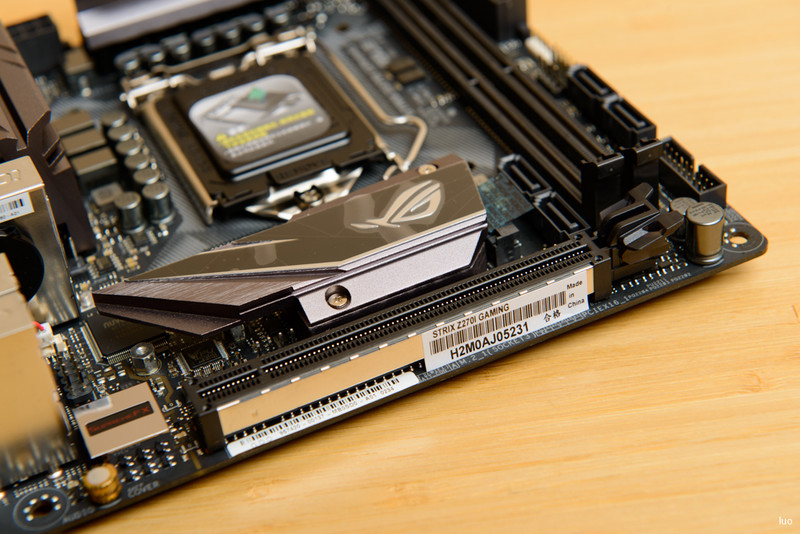

PCI-E插槽有金属包边，听说可以加强稳定性。

主板自带了4个SATA插槽，此次应该是不会用到了。

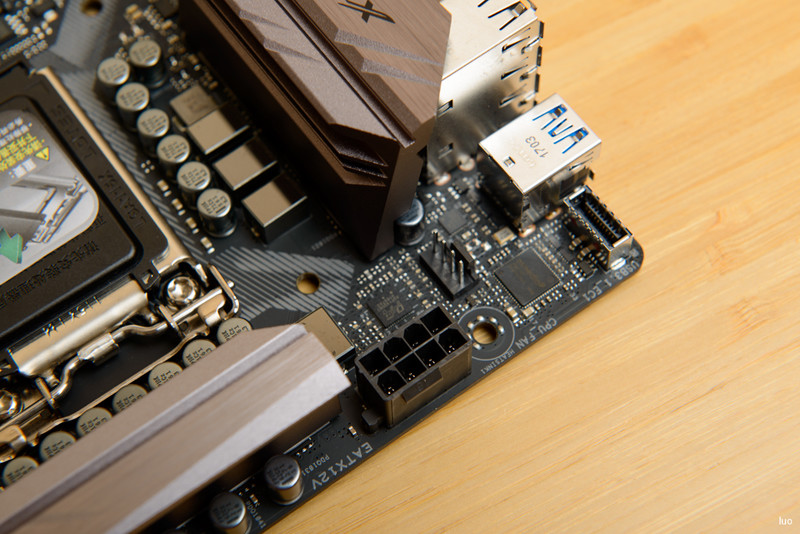

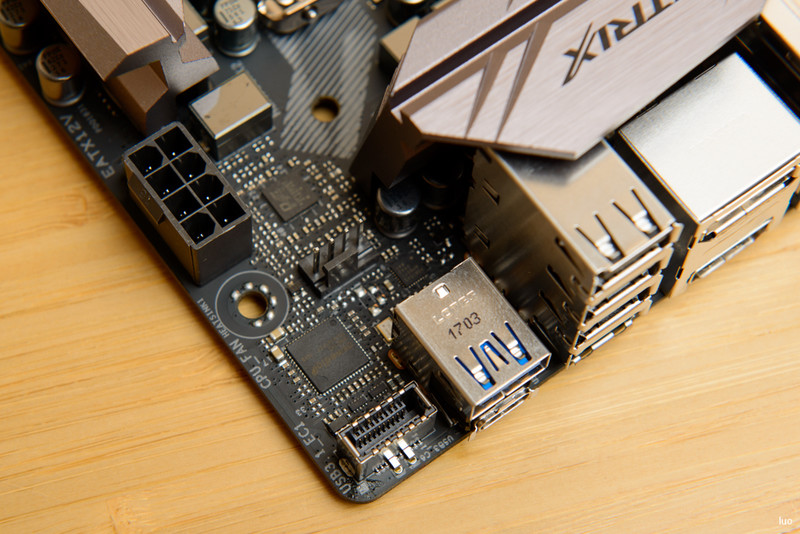

8pin的CPU供电输入。

华硕Z270i还带有一个前置UBS 3.1插槽。

主板背面的M.2 SSD插槽。

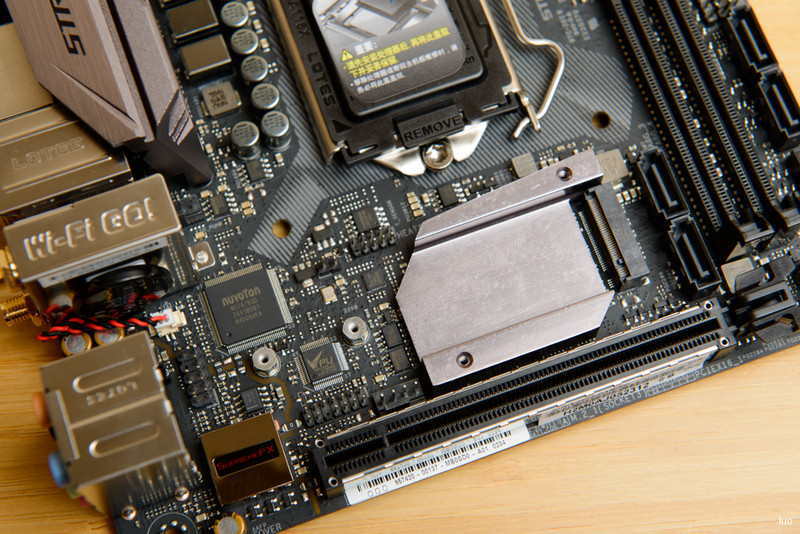

来看一下正面的M.2 SSD插槽，散热片可以拆下，下面为M.2插槽。

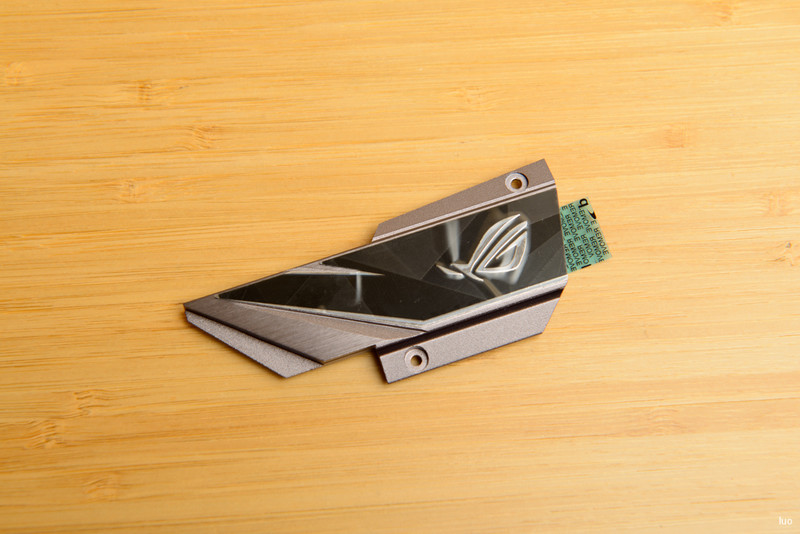

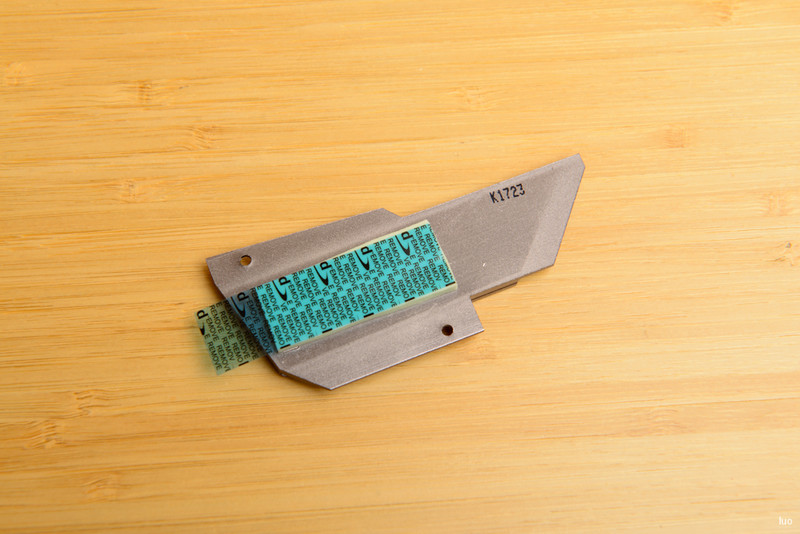

散热片本体，背面还有导热胶贴，在使用前需要撕下。

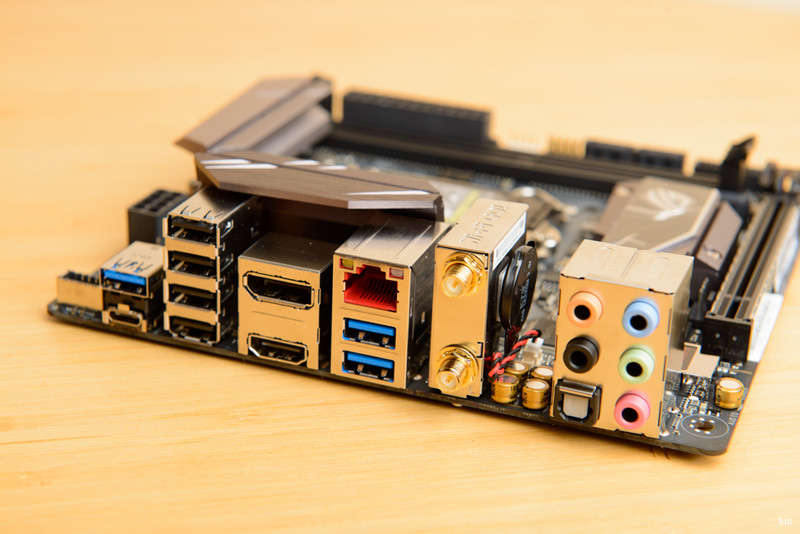

主板的背部接口也很丰富，同时还带有WiFi接口，这也是我选购这块主板的原因之一。

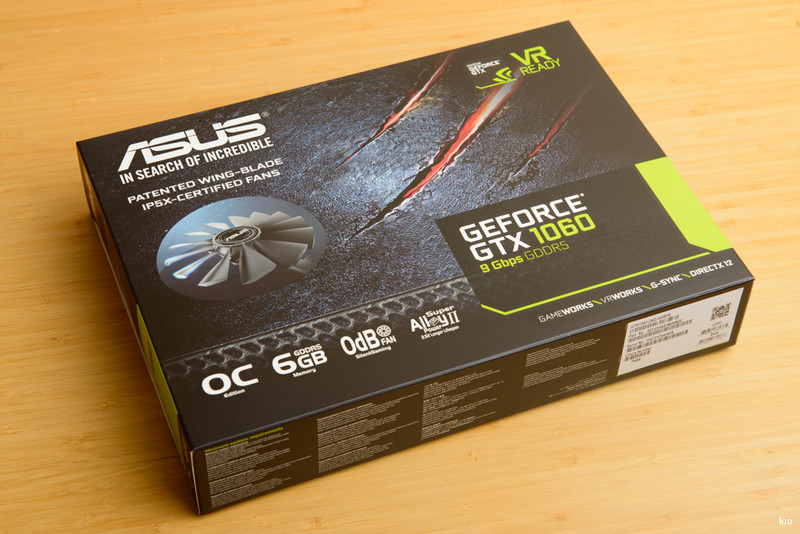

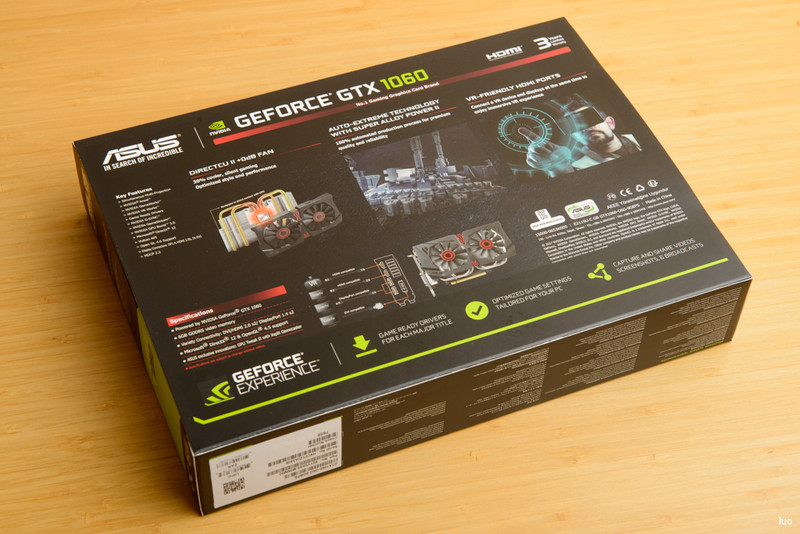

最近挖矿很火，显卡价格一路飙升，费了好大力气搞到一块华硕GTX 1060，价格还能接受。

散热上与前代GTX 960的差不多，属于STRIX系列。

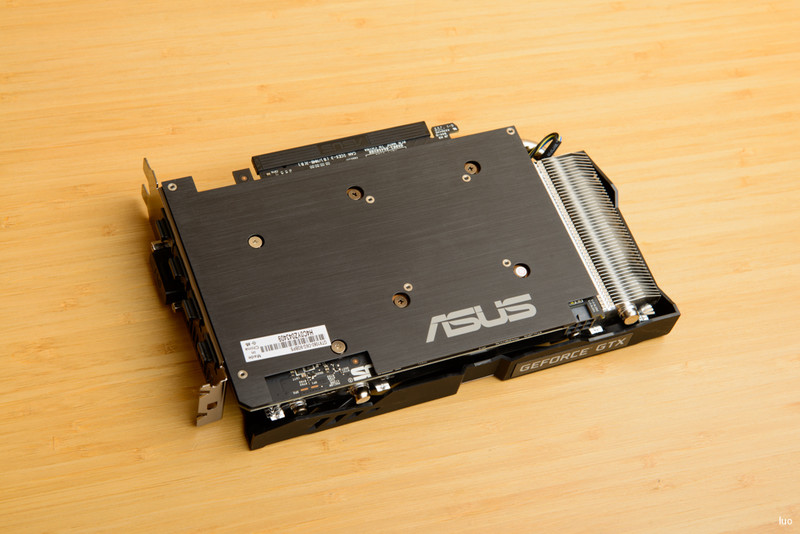

别看是入门级的GTX 1060，同样带有金属背板，加强了PCB的强度，同时还能辅助散热。

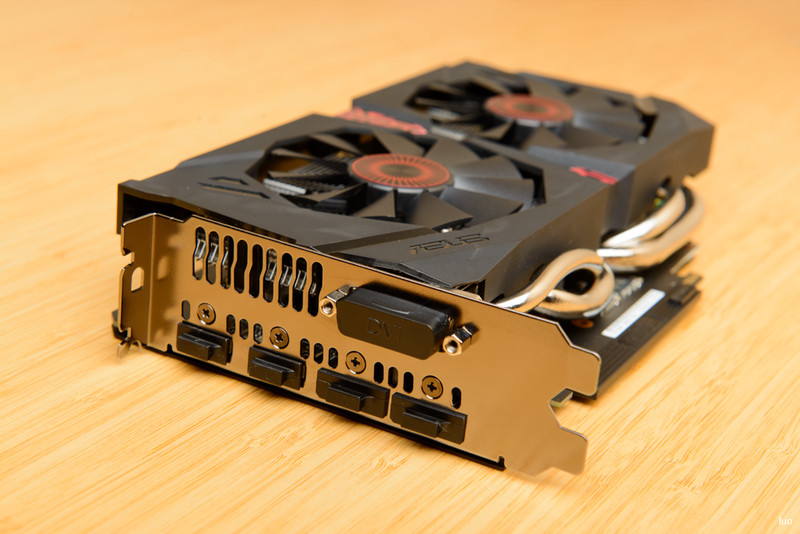

显卡接口，1个DVI、3个DP和1个HDMI，足够丰富。

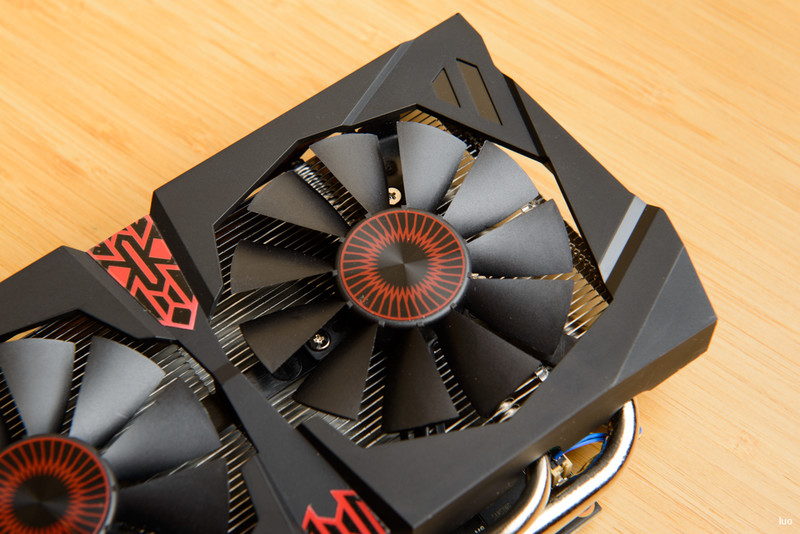

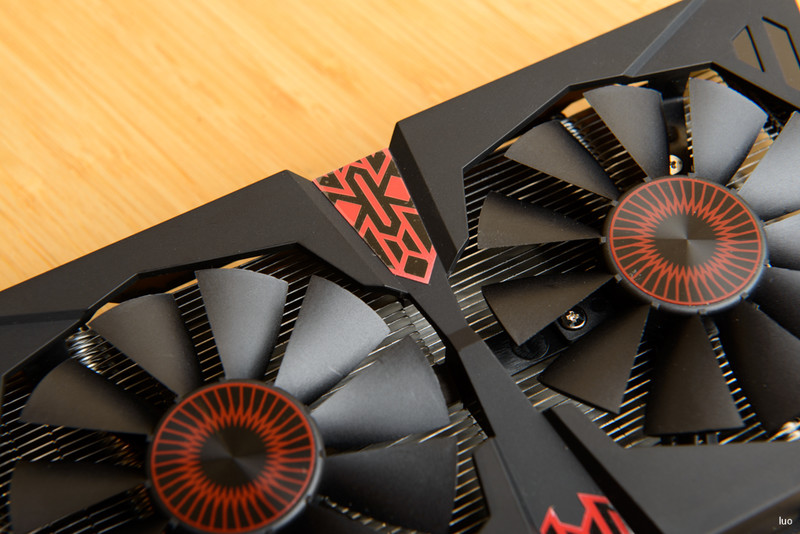

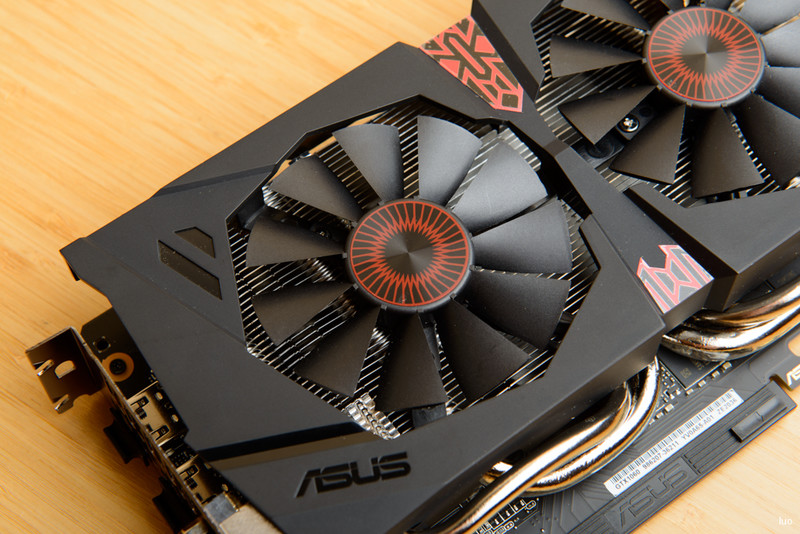

散热风扇，看着很不错。

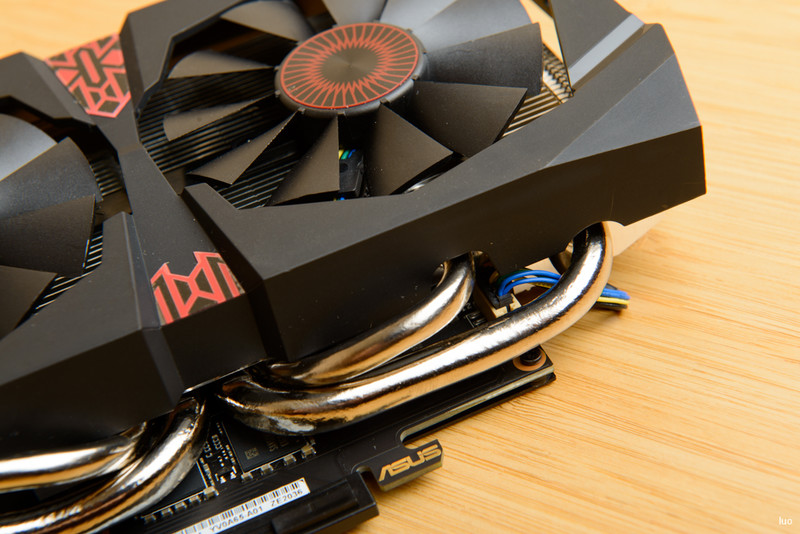

热管很粗壮，导热性能应该有所保障。

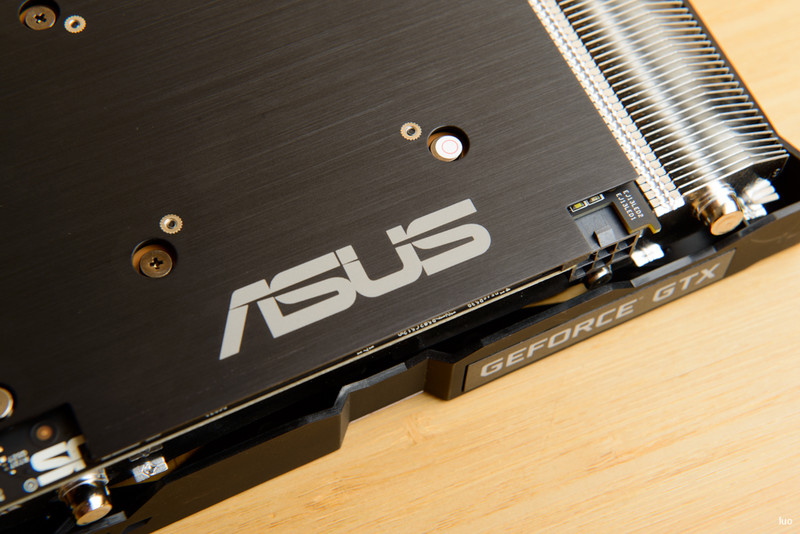

背板上的华硕logo，背板采用的是金属拉丝表面。

显卡顶部还有GEFORCE GTX的字样。

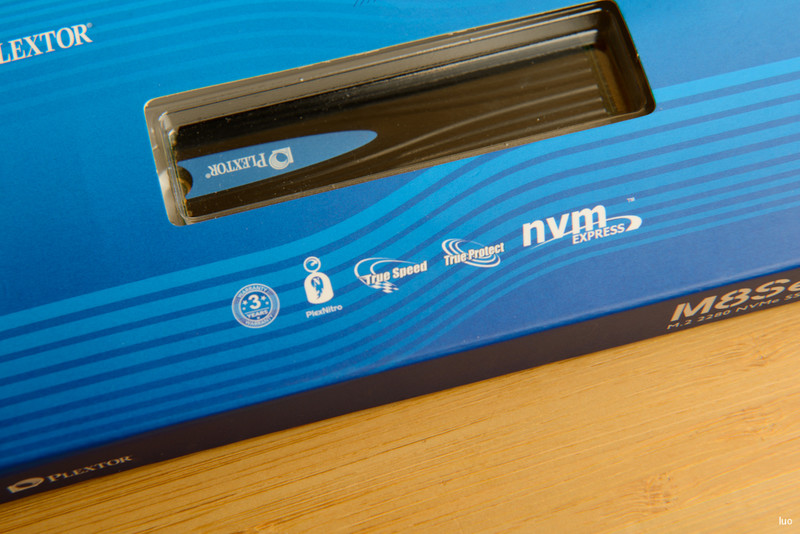

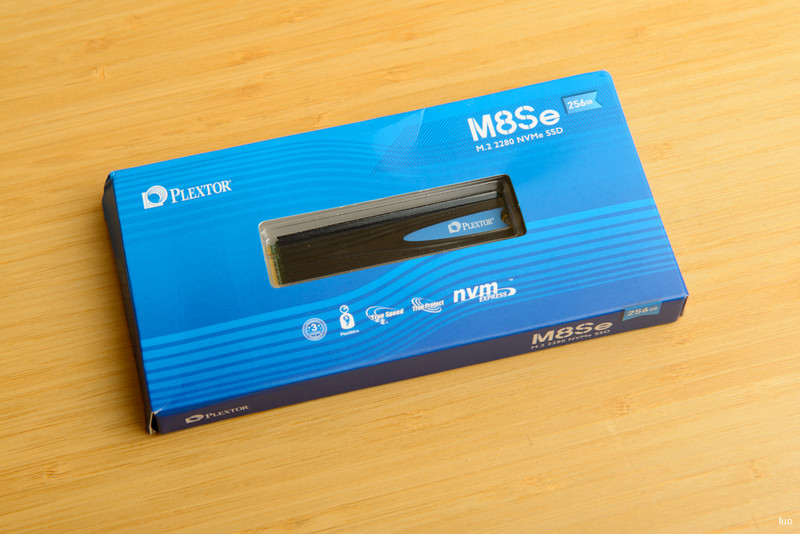

存储方面选择了浦科特新出的M8SeG系列，容量为256G，采用M.2 NVMe接口协议，对于存储要求不高的游戏主机已经够用了。蓝色的包装盒，顶部开有视窗可以看到SSD本体。

包装背面还有性能参数的表格，能对SSD的各种读写性能有一个较为清晰的认识。

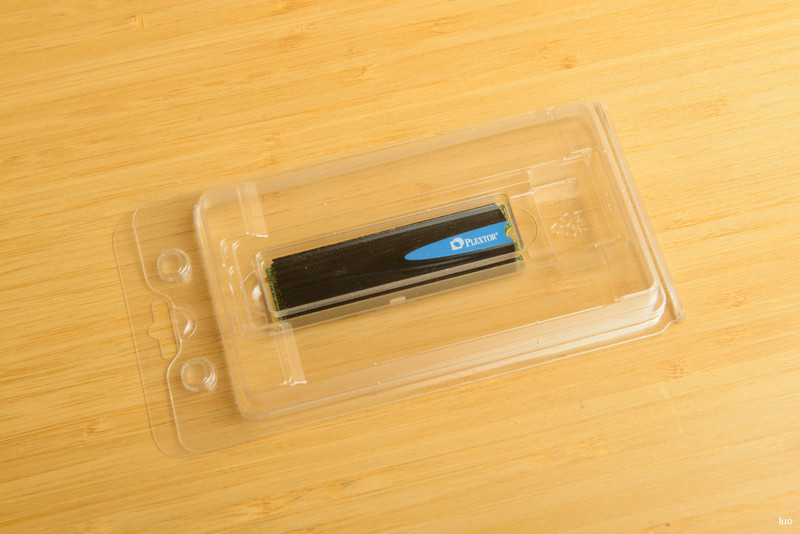

拿出来后，SSD被很好的固定在一个塑料盒中。

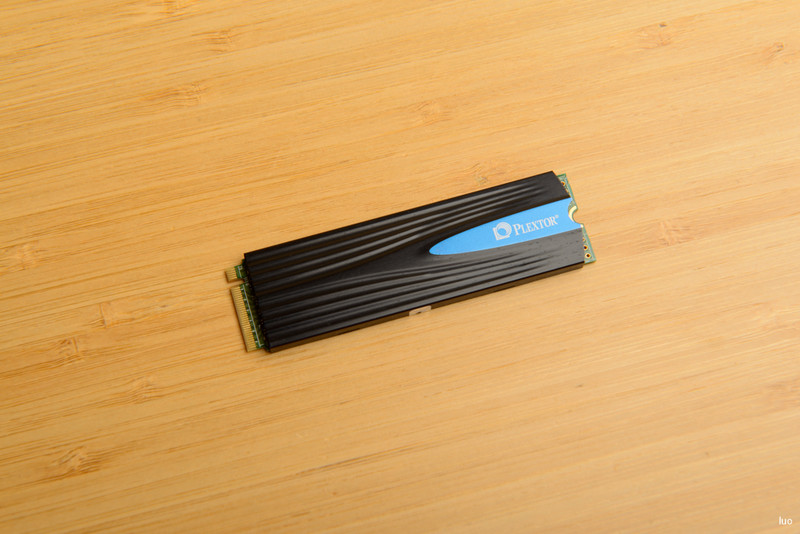

拿出SSD，黑色散热片覆盖，蓝色底+浦科特logo进行点缀，看着是那么优雅，散热片的加入对M.2 SSD的散热极为有用，不会由于温度过高导致降速了。

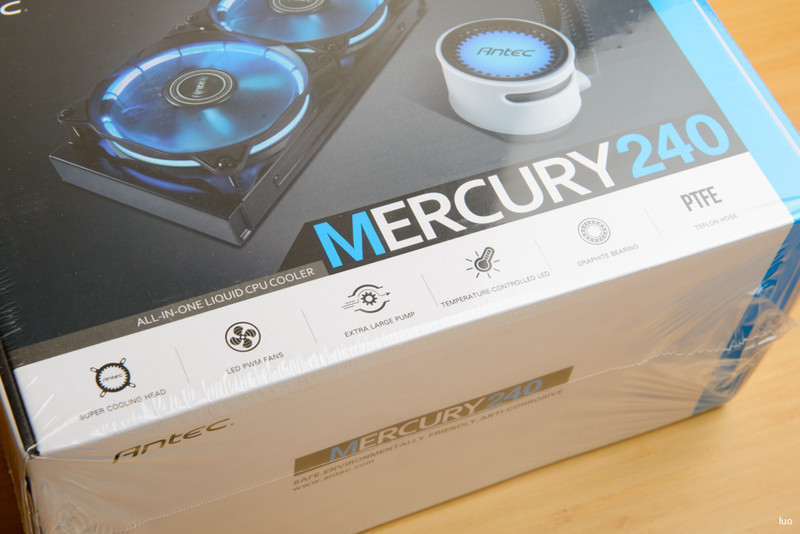

散热方面，为了灯效和配色，选择了安钛克的水星240一体式水冷，灯光为蓝色。

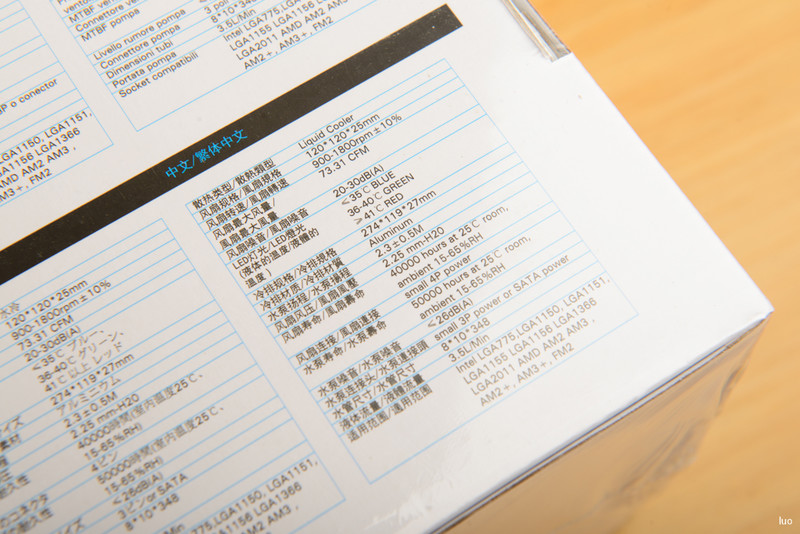

包装背面有规格参数说明。

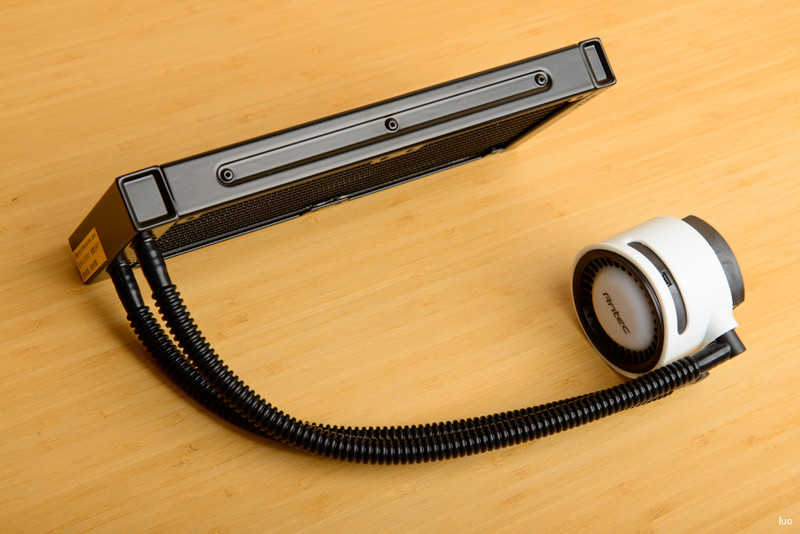

一体水冷散热本体，可以看到水冷头非常大。

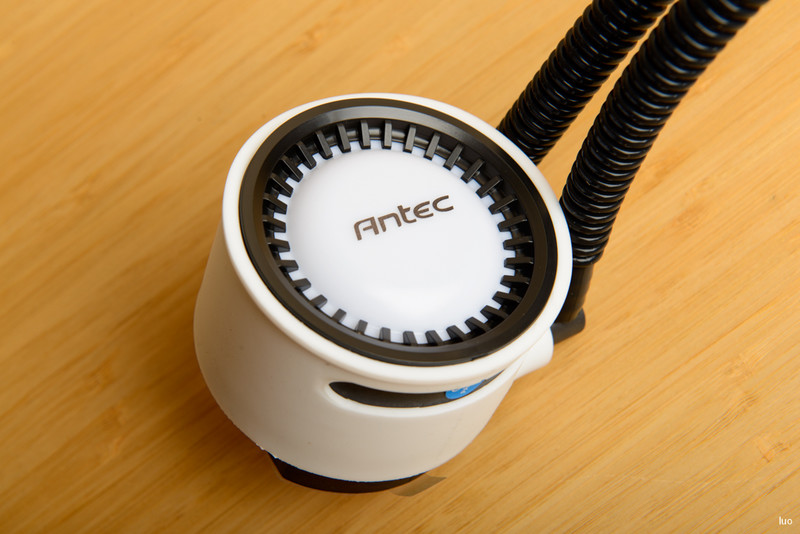

水冷头顶部有安钛克的英文logo，同时顶部为一个巨大的LED灯圈。

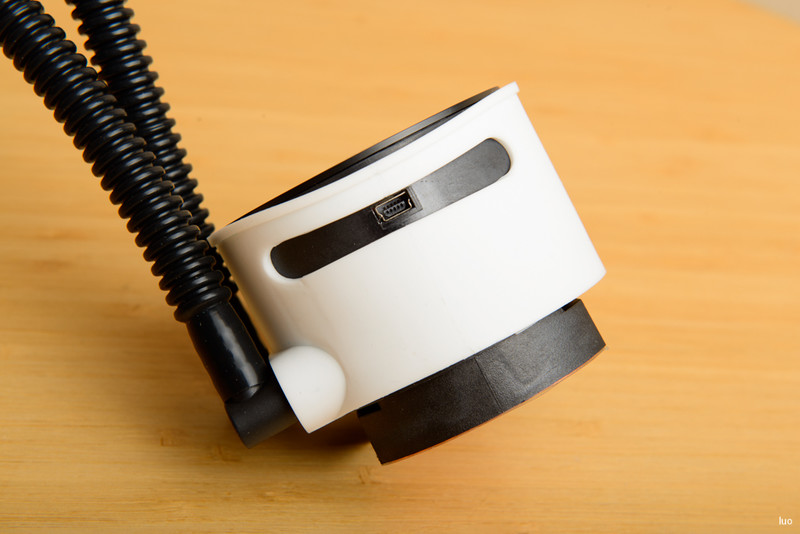

冷头侧面是水泵的供电接口。

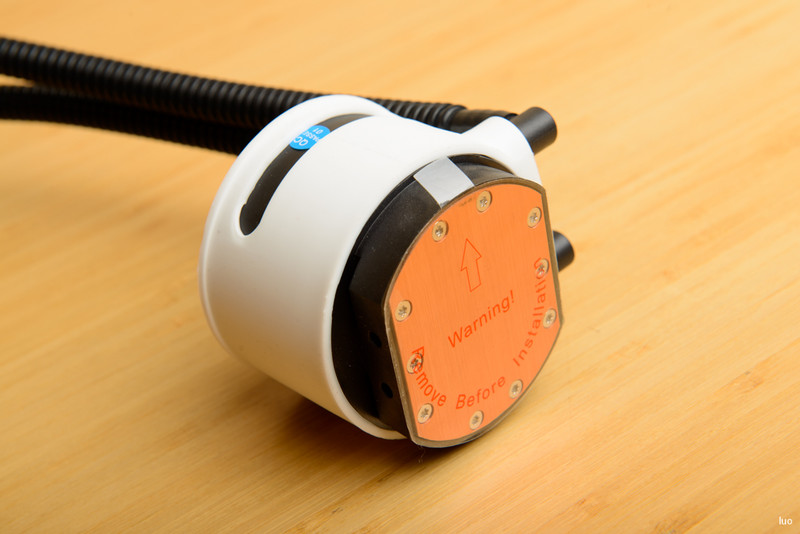

铜制的散热接触面。

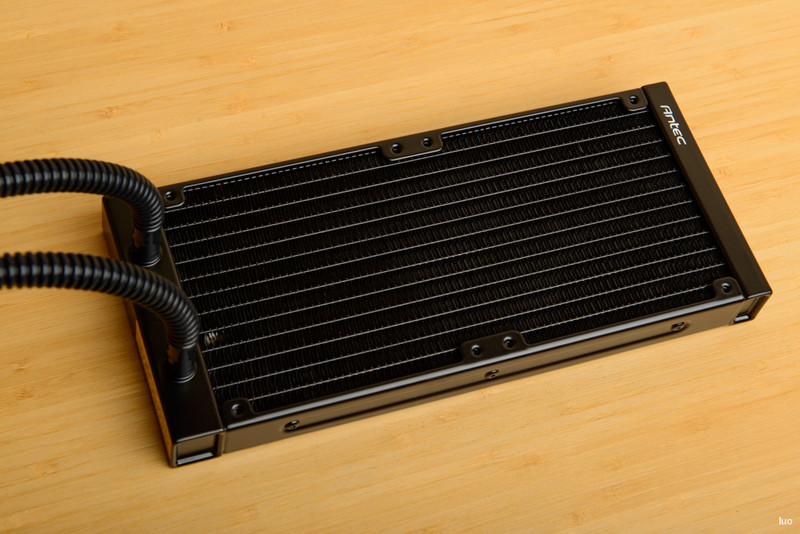

240冷排，属于薄排。

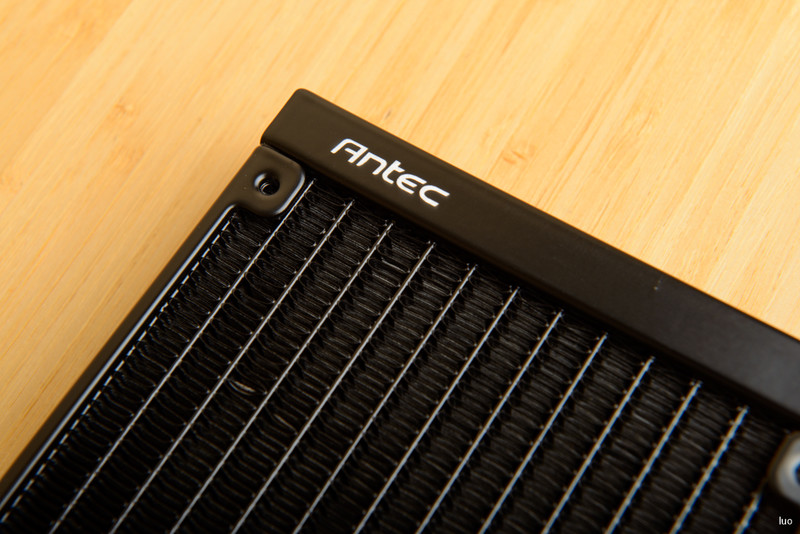

冷排顶部也印有安钛克的英文logo。

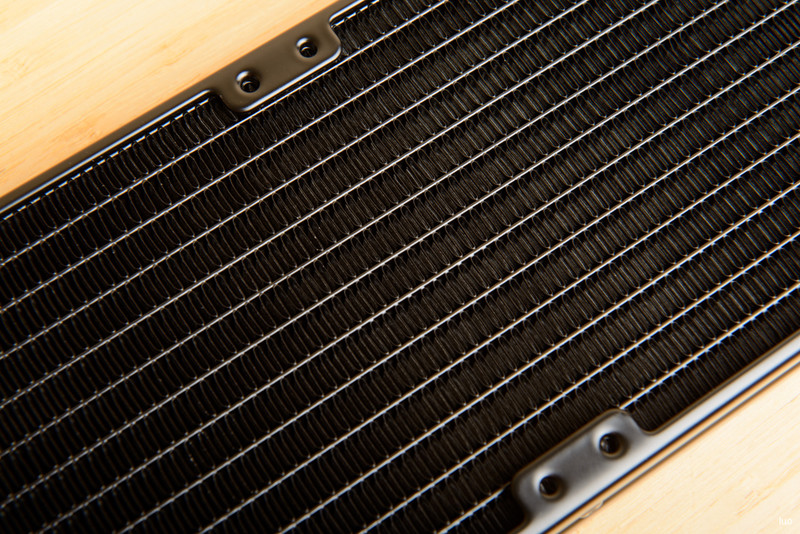

冷排散热鳍片密度足够，散热性能应该不成问题。

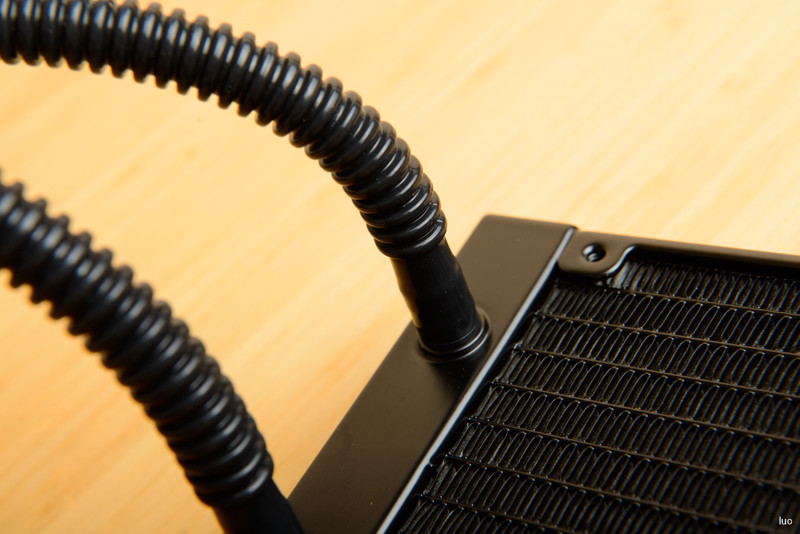

冷排与水管的接口处，看着很结实，应该不会漏水。

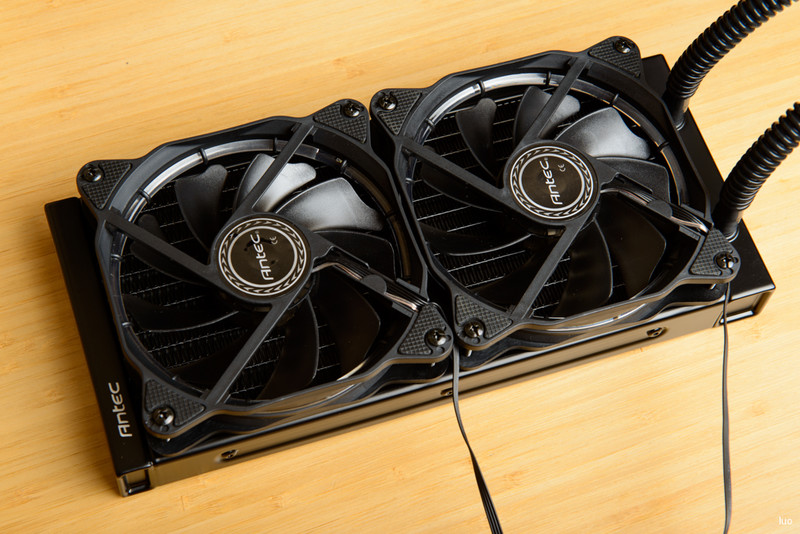

散热器自带了2个12cm风扇，带有蓝色LED灯效。

散热附件及说明书。

电源方面，之前主力机选购的是海盗船的电源，这次想换换口味，安钛克电源一直有不错的口碑，所以这次选择了EDGE 650。

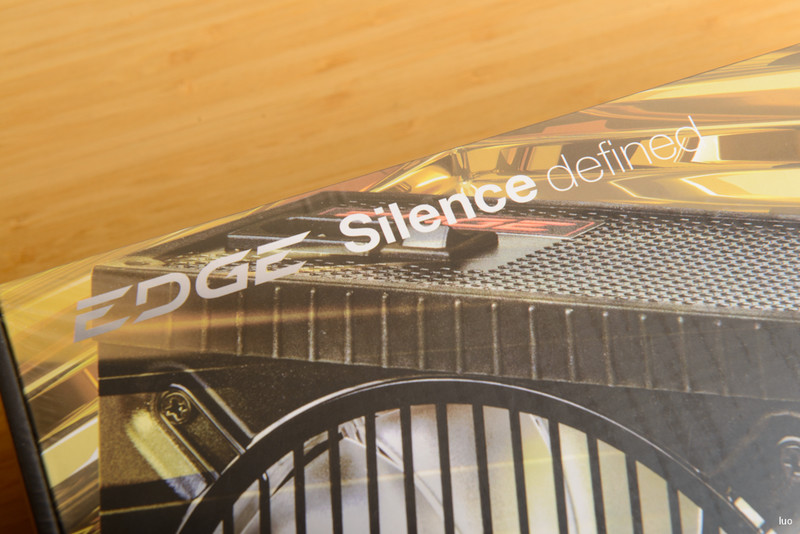

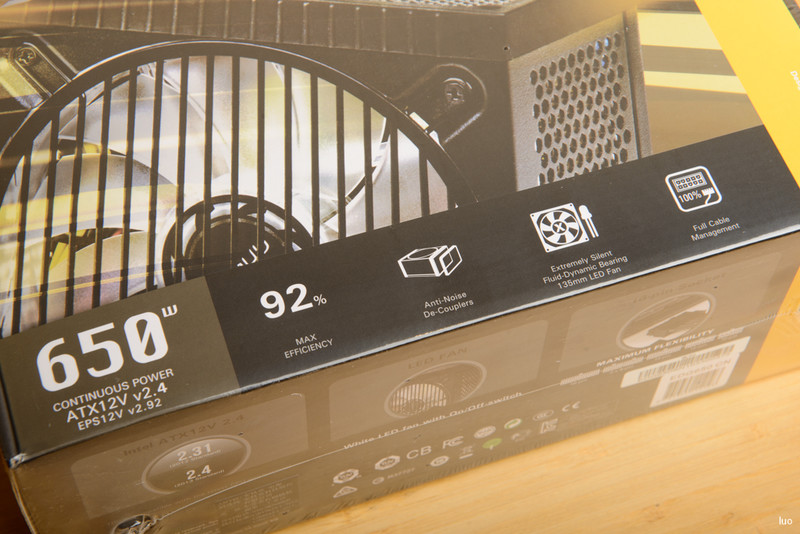

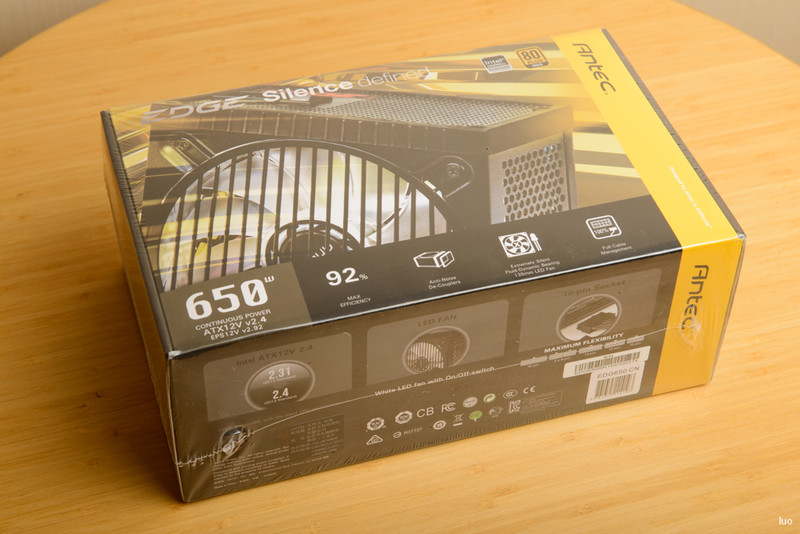

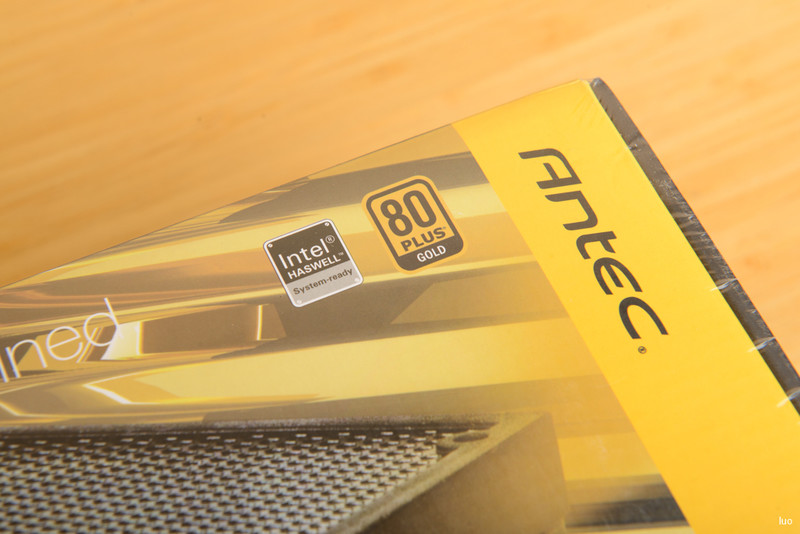

包装上印有各种特性说明。

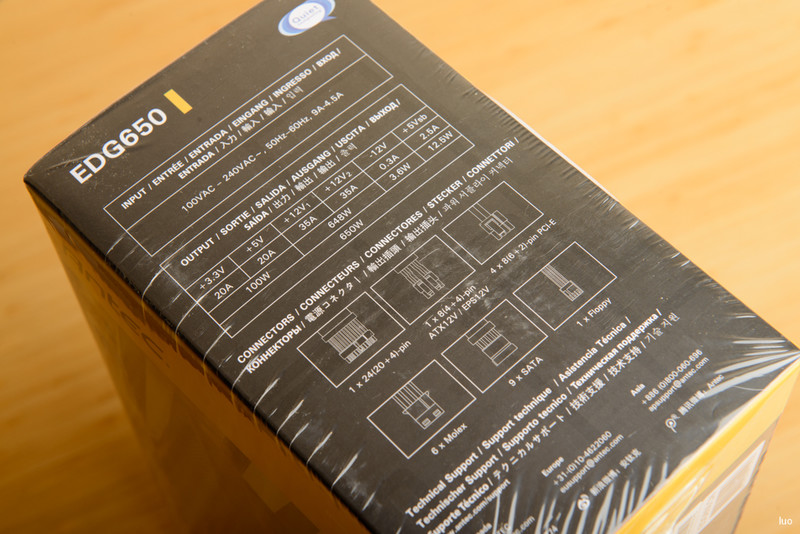

具体参数。

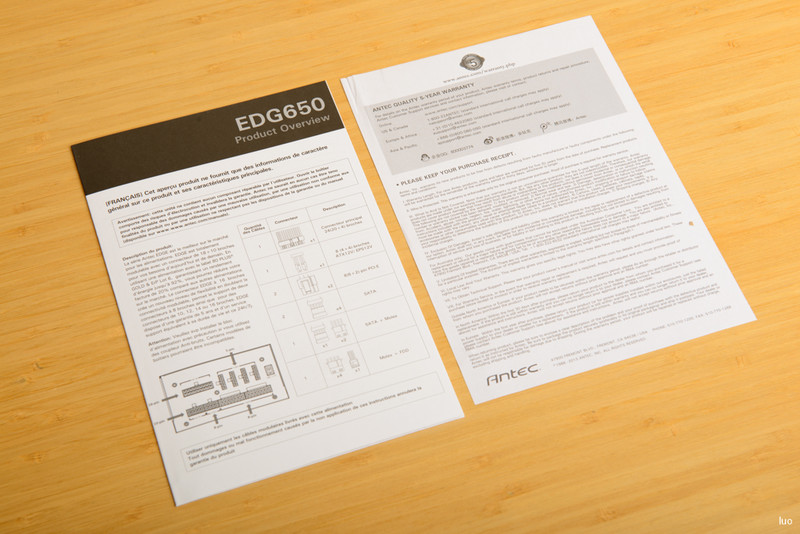

包装内部的说明书和保修卡。

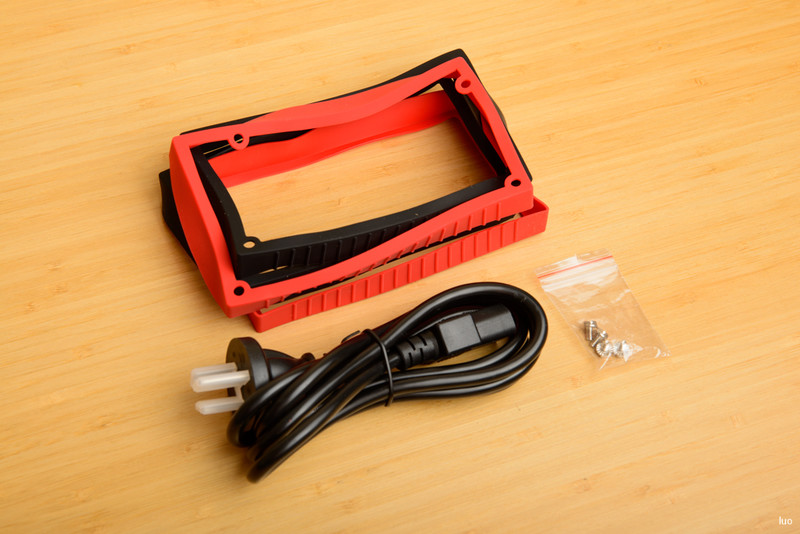

电源带有两个保护套，可以实现保护，还能进行不同的配色。

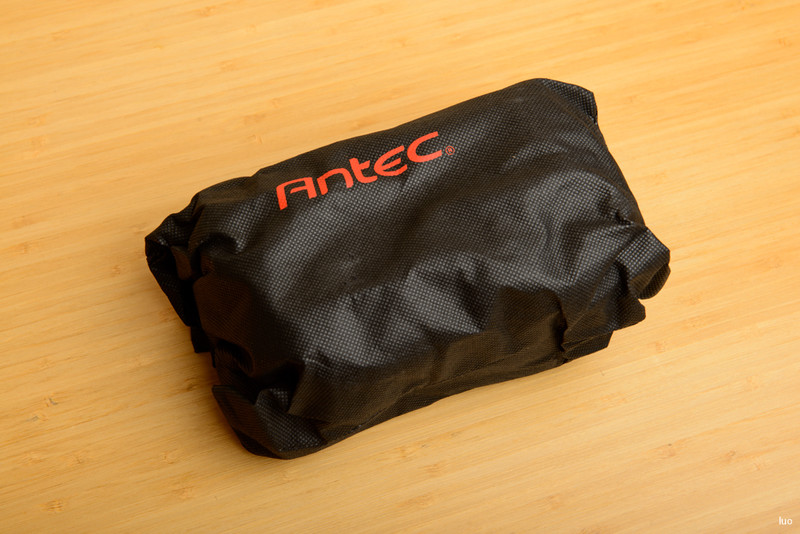

由于是全模组电源，所以全模组线是不可少的，都装在一个无纺布袋子中。

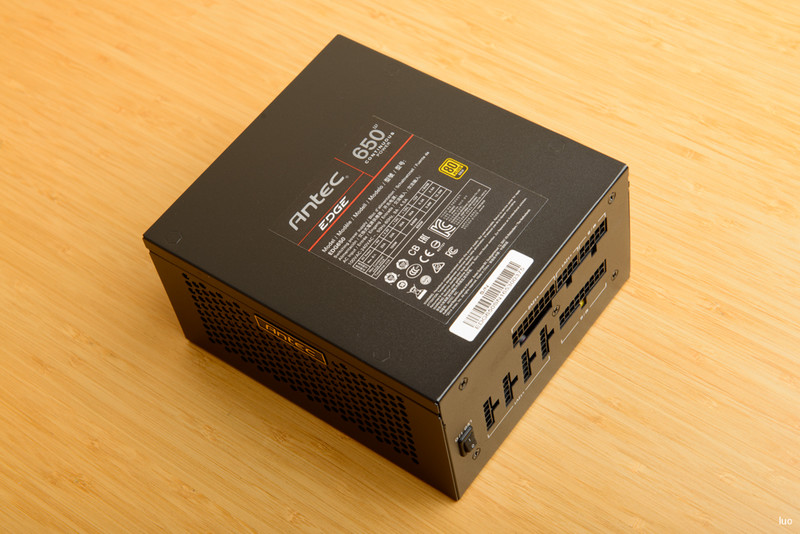

电源本体，沉甸甸的，一侧为产品铭牌。

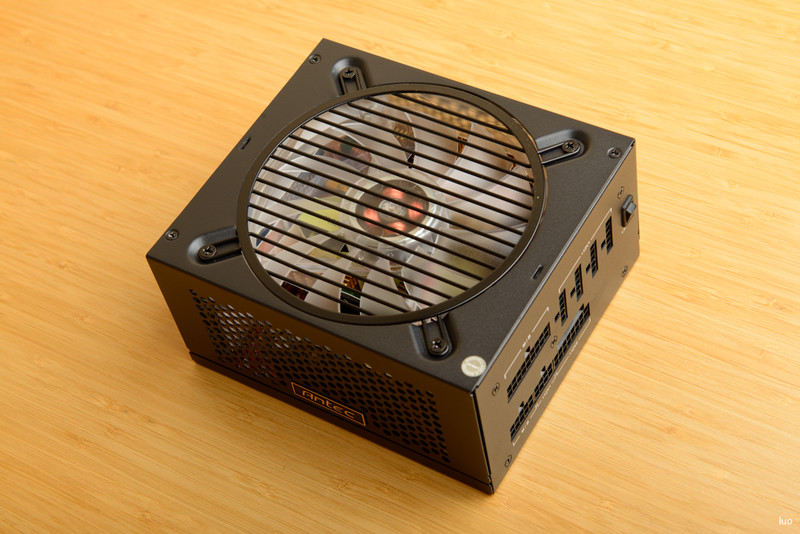

另一侧是135mm的散热风扇。

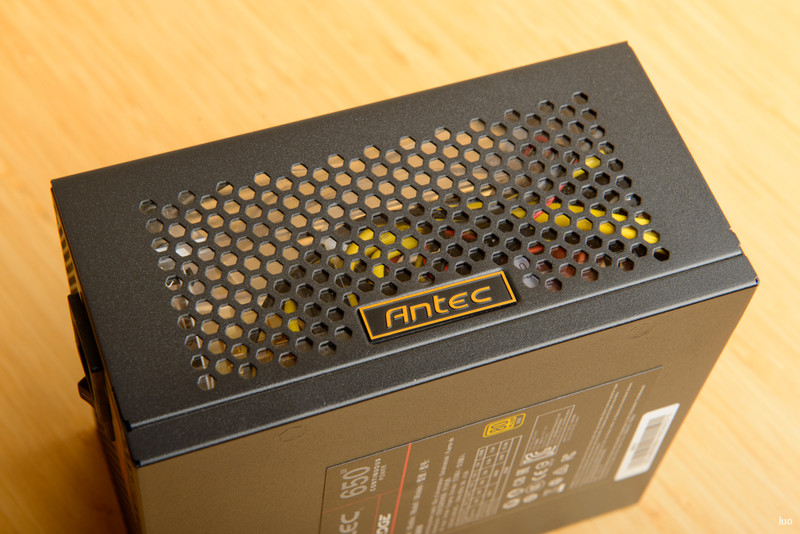

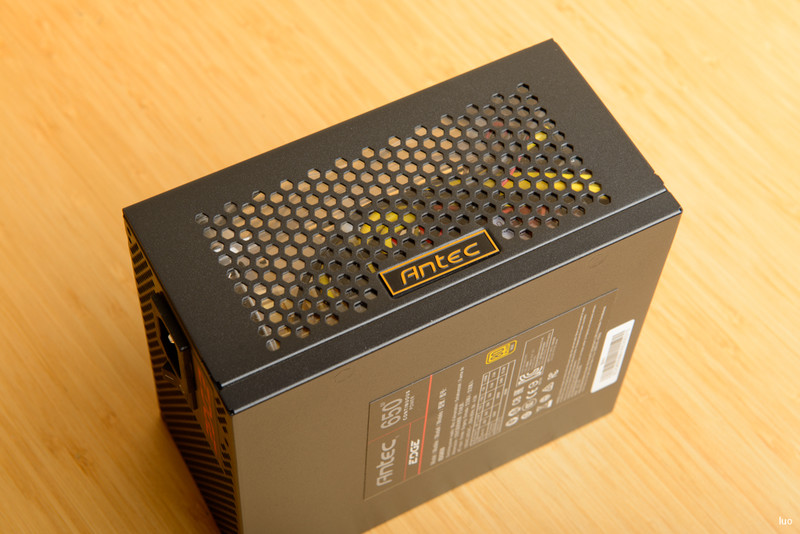

左右两侧印有安钛克的logo，并开有较多的开孔，不过这个并不起散热作用，而是用来透光的，电源还自带白色LED灯效。

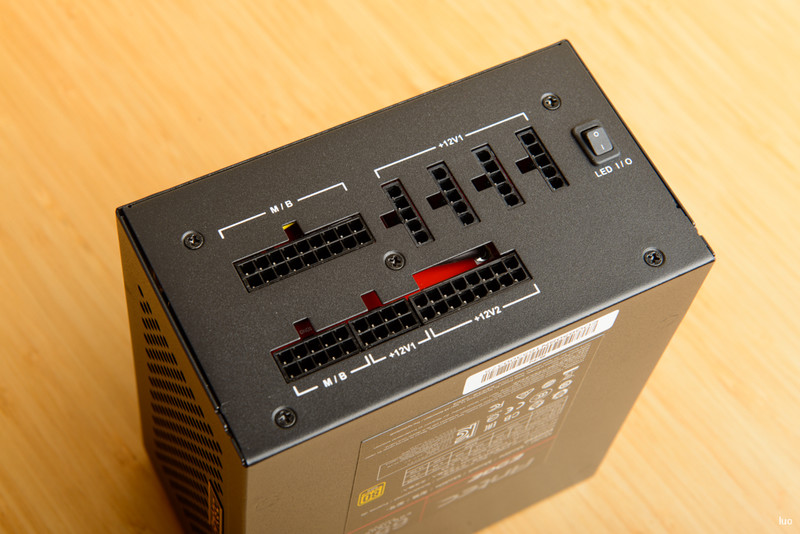

电源模组接口。

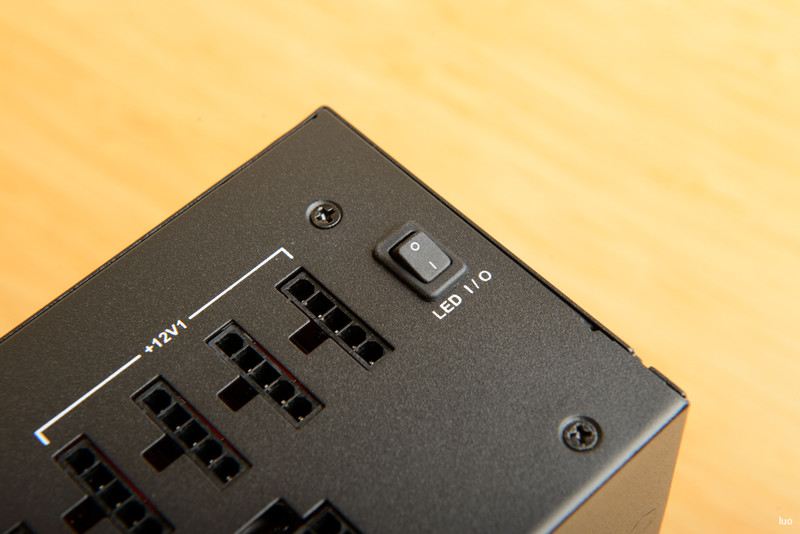

可以对LED灯光进行单独开启和关闭。

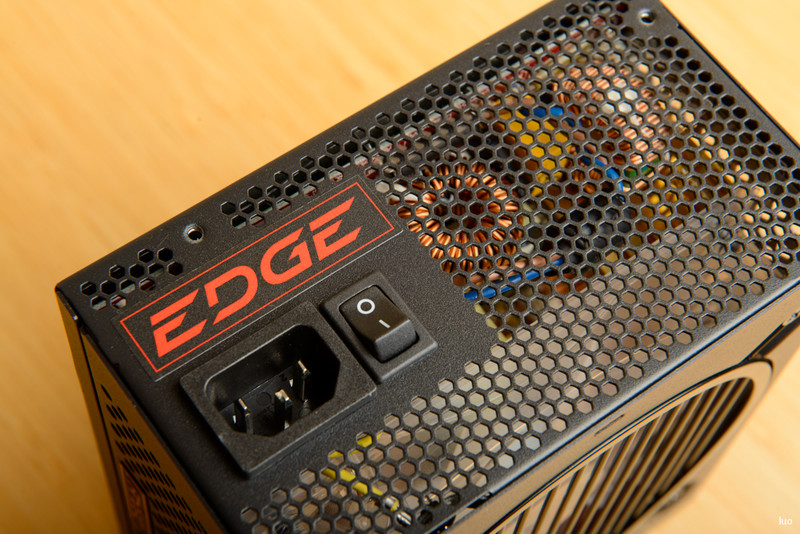

电源背部。

年初推出的Cube机箱，一推出就中毒了，乘着618好价购入。

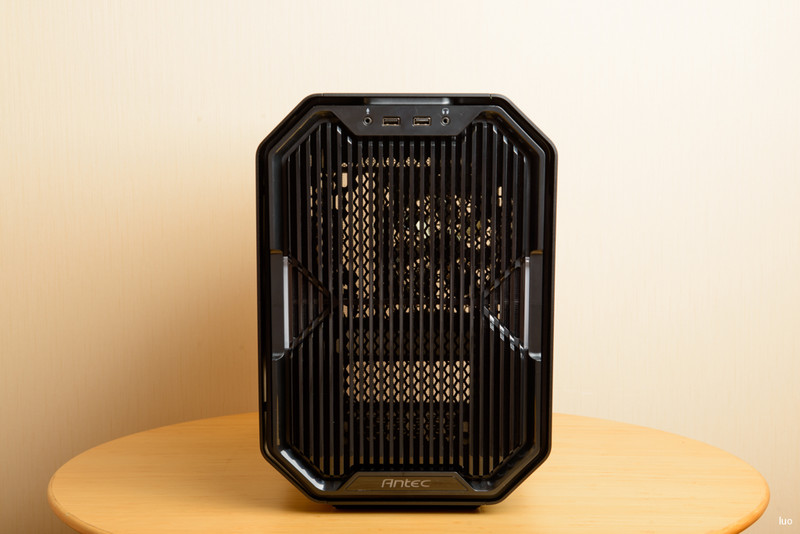

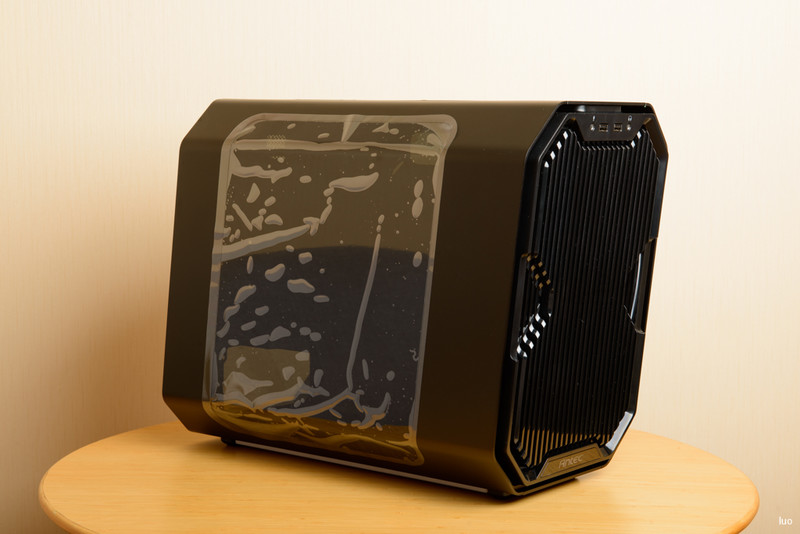

机箱前脸有别于常规机箱，是一个六边形。

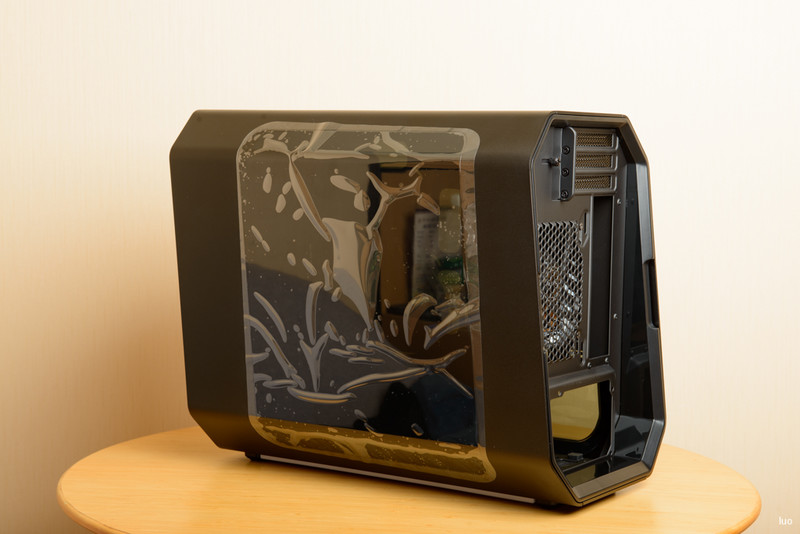

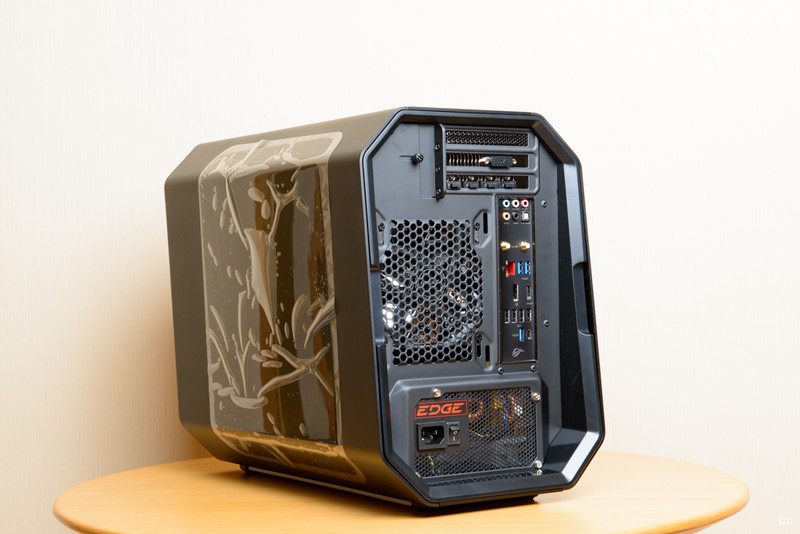

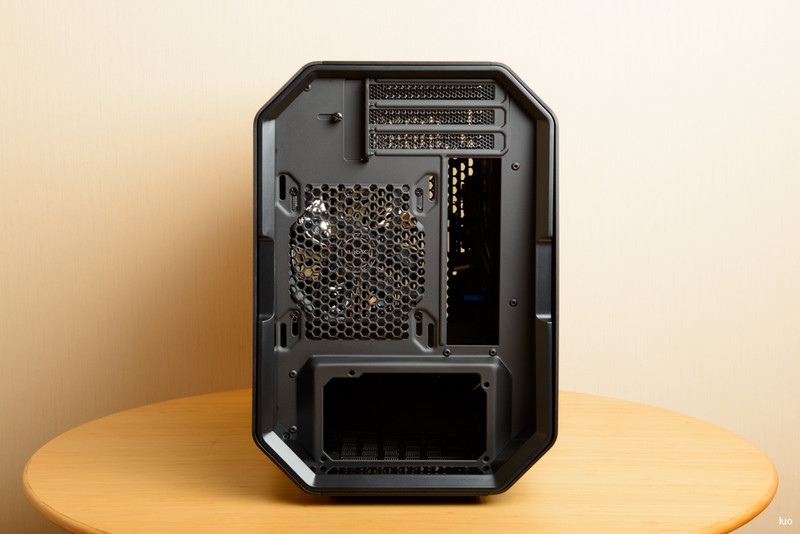

机箱背面，显卡上置，电源下置，还带有一个12cm排风扇，结构不错。

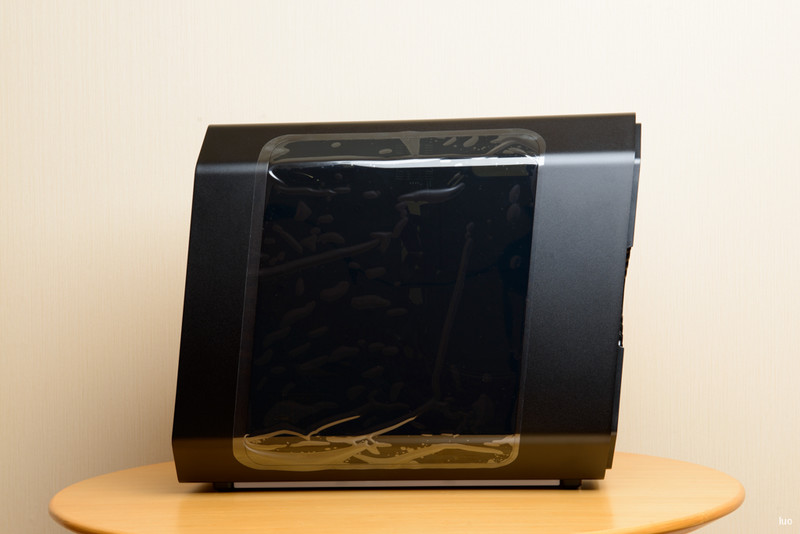

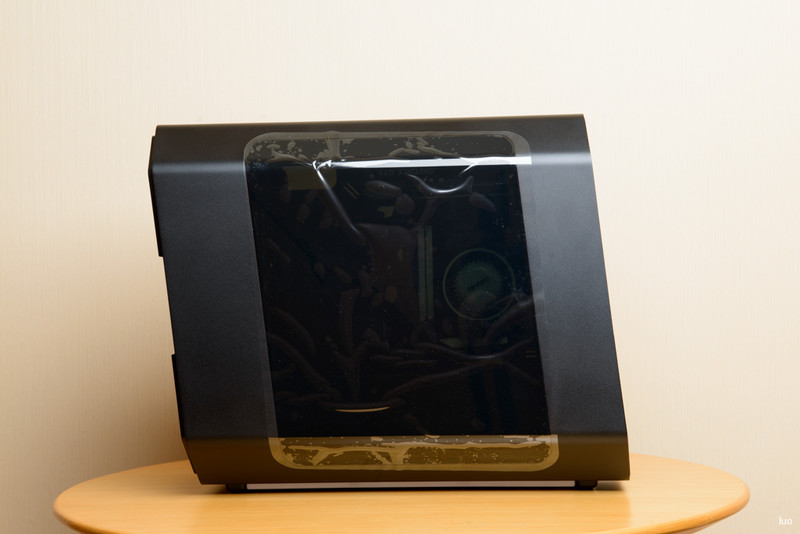

45°，机箱左右两侧开有侧窗，可以看清内部的配件和灯效。

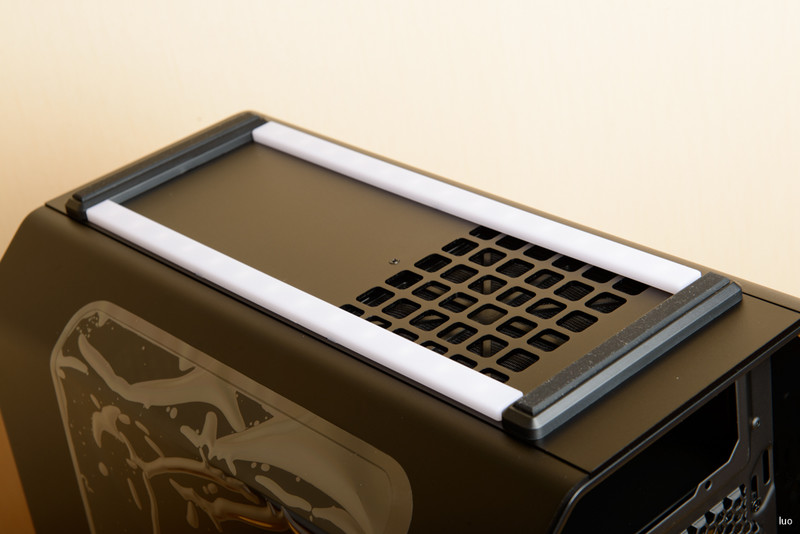

机箱顶部同样有开窗，可以看清显卡部分。

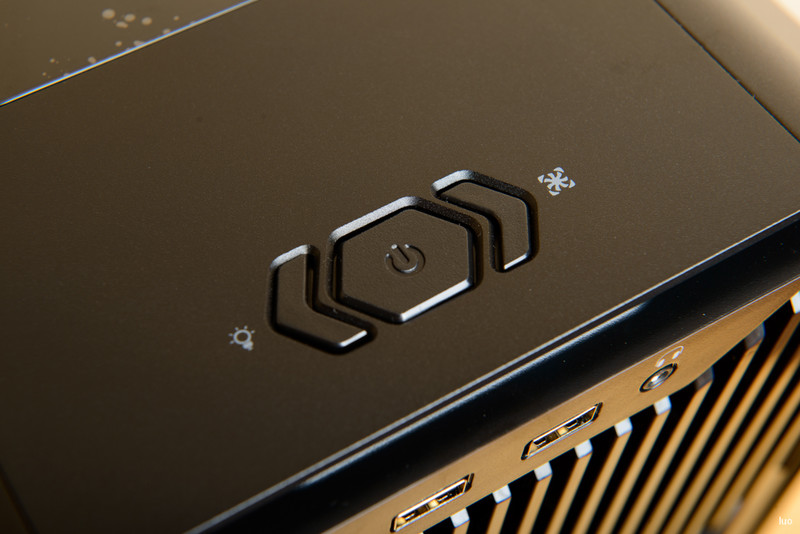

机箱顶部的电源开关及风扇、灯光控制按钮。

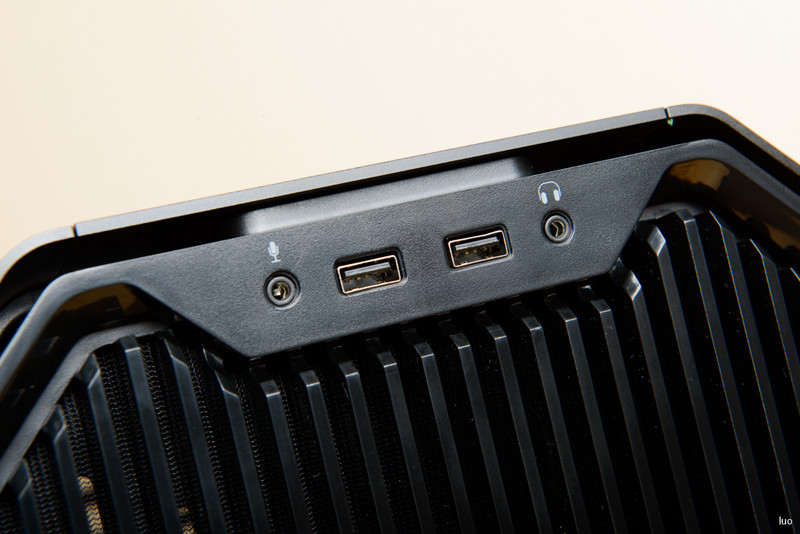

机箱前置接口，配置较为常规。

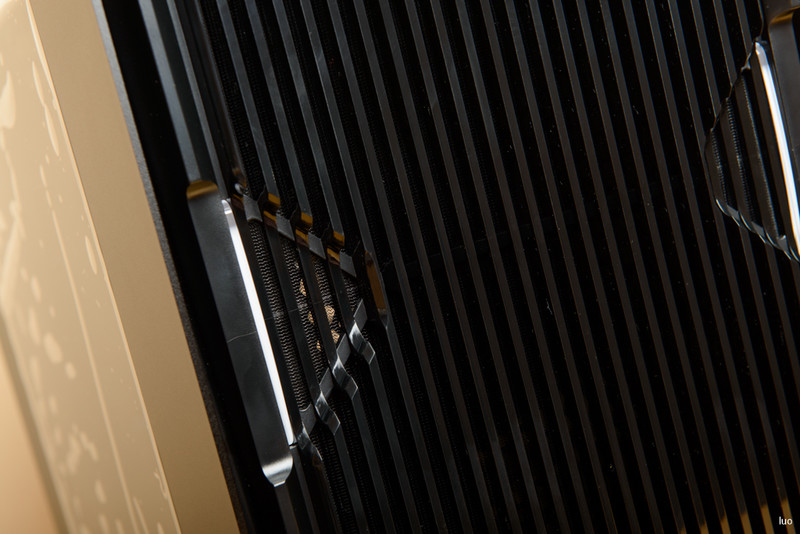

机箱前脸左右两侧的LED灯条，前脸采用的栅栏的设计，即美观又能很好的进风。

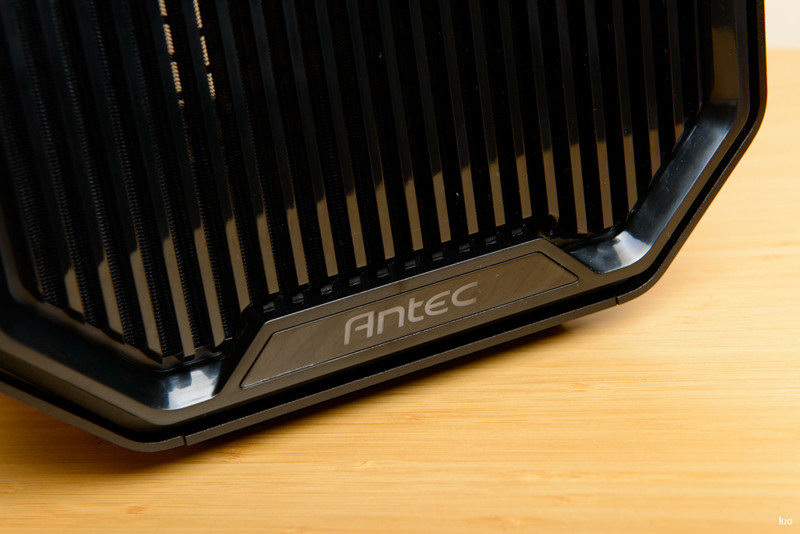

底部为安钛克的logo。

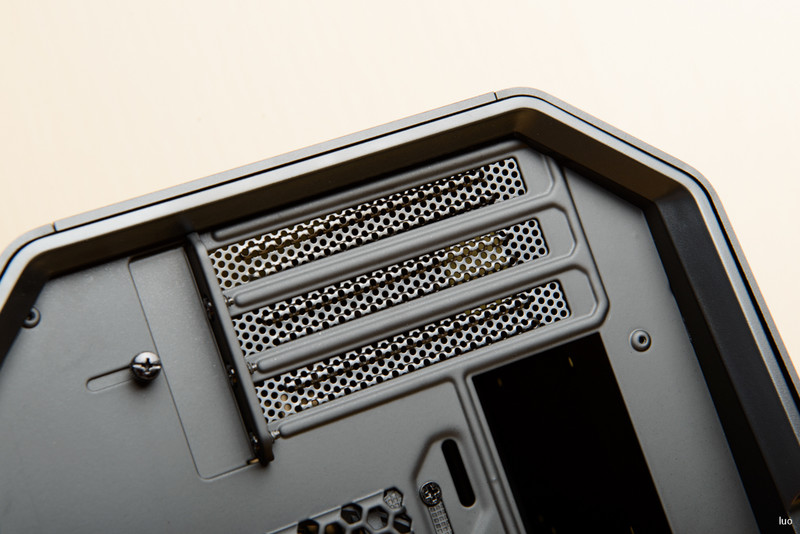

显卡上置结构，3槽位的PCI，安装顶级旗舰显卡都没问题。

尾部的排风扇及主板接口区域。

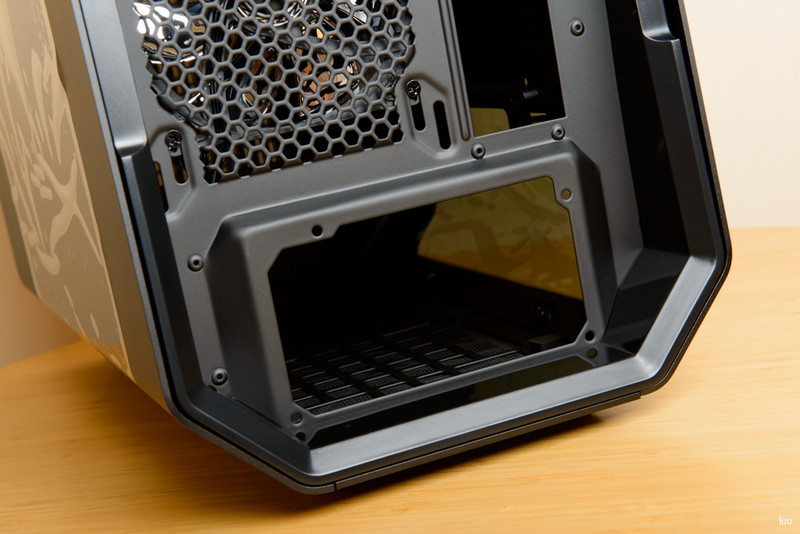

底部为电源位。
机箱底部有两条灯带。

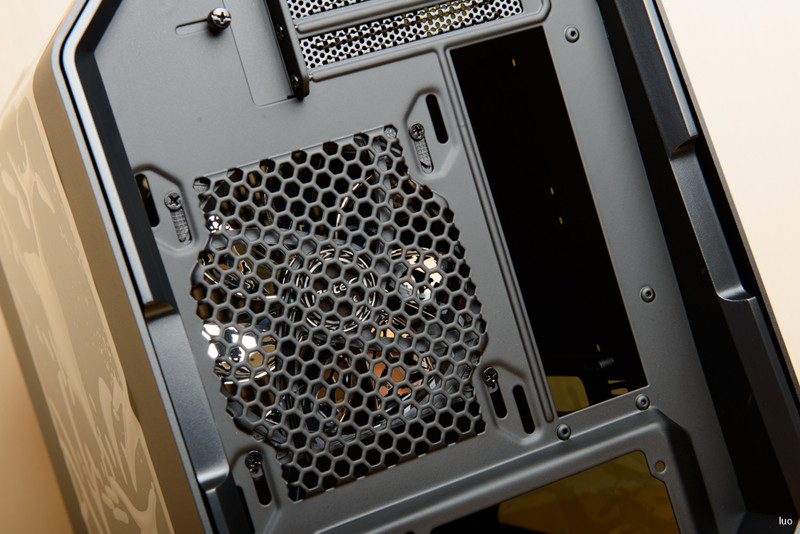

电源的进风口。

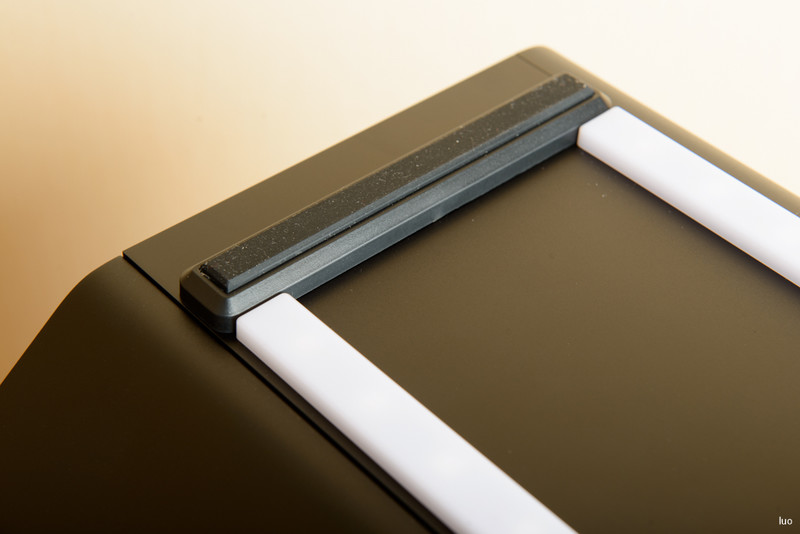

机箱采用了前后两条橡胶垫作为脚垫。

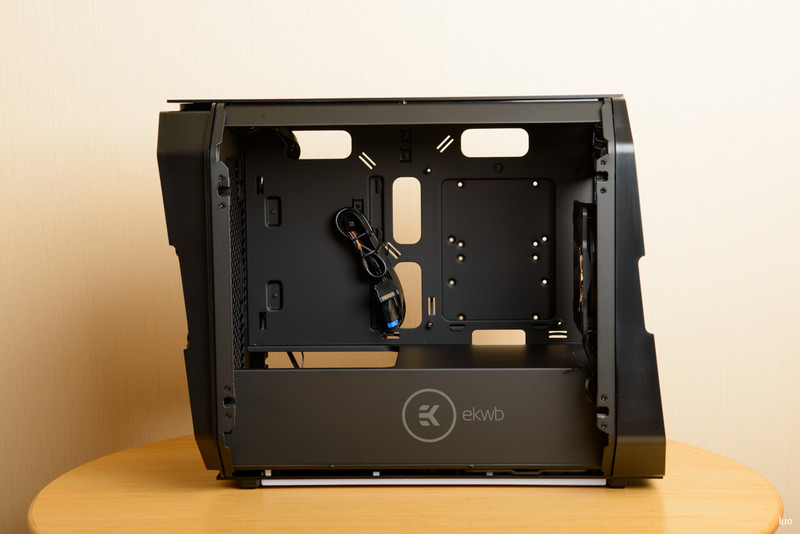

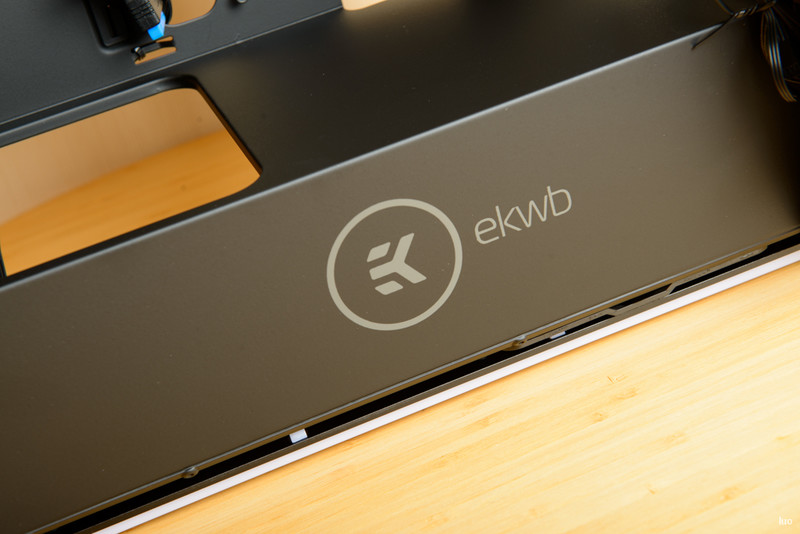

打开机箱左右两侧板，首先看到的EKWB的logo，这款机箱是安钛克与EKWB联合生产的，能安装对应的水冷套件，档次一下子上去了，也是我选择的原因之一，后面想玩分体水冷都没问题。

机箱自带的12cm风扇，上面做了镜面处理。

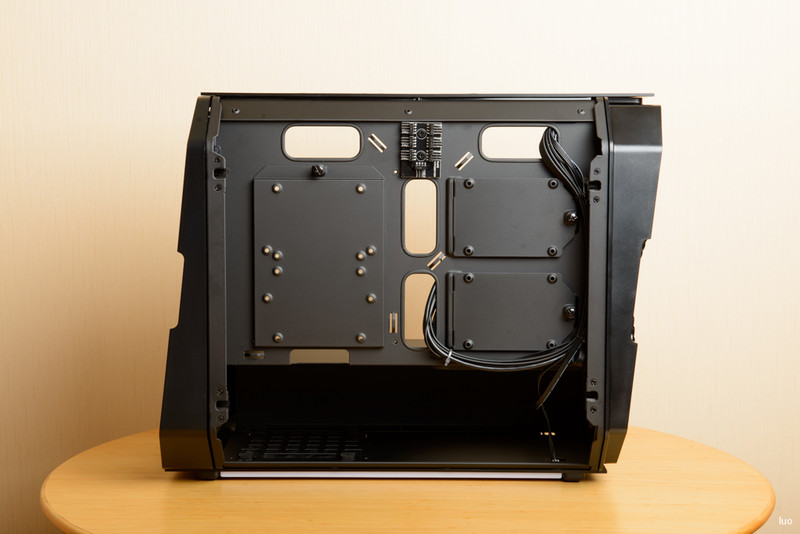

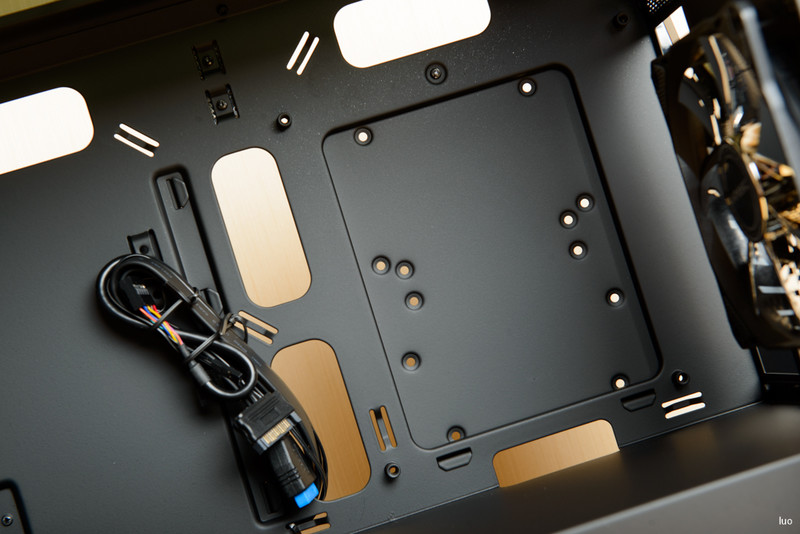

主板安装区域，内部的喷漆非常棒。

机箱前部的风扇和冷排位。

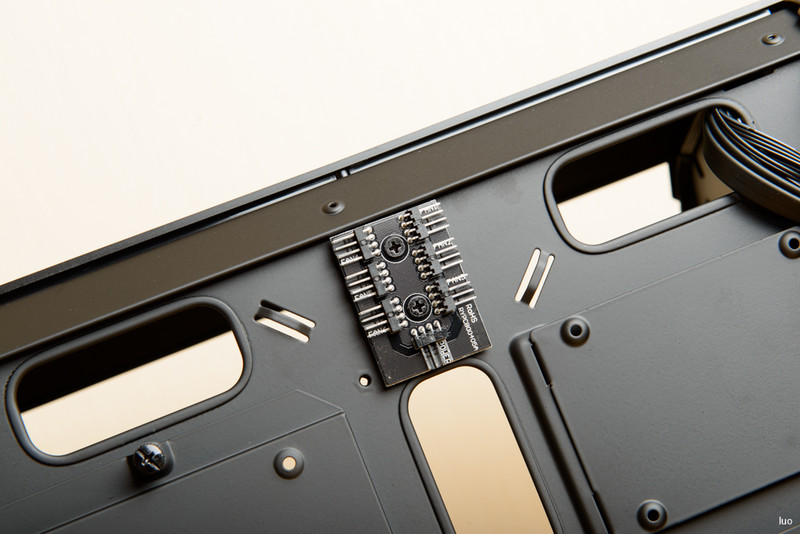

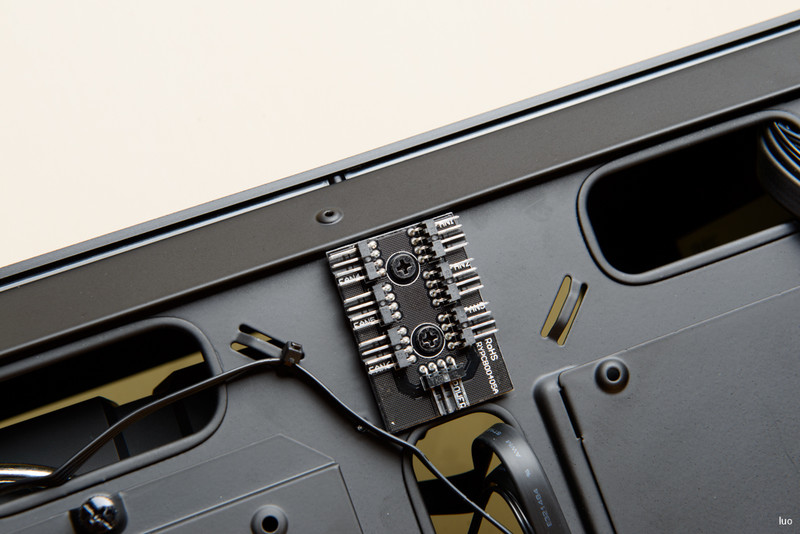

机箱还自带了一个风扇hub。

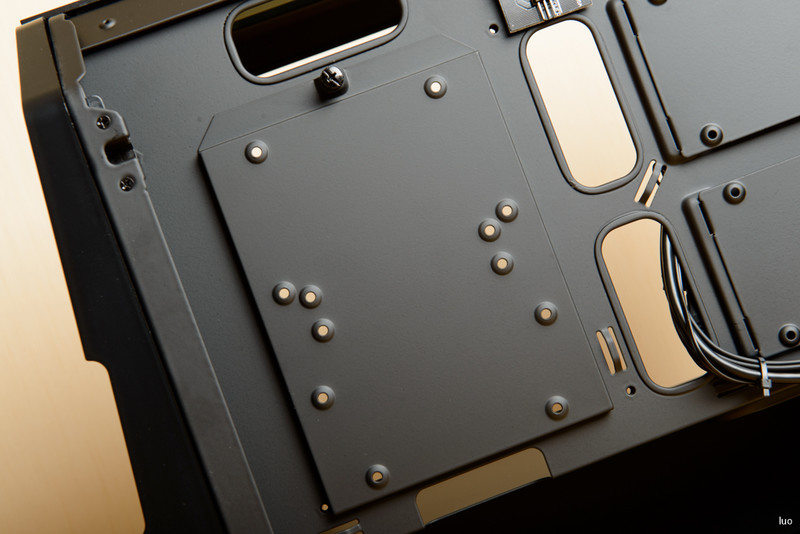

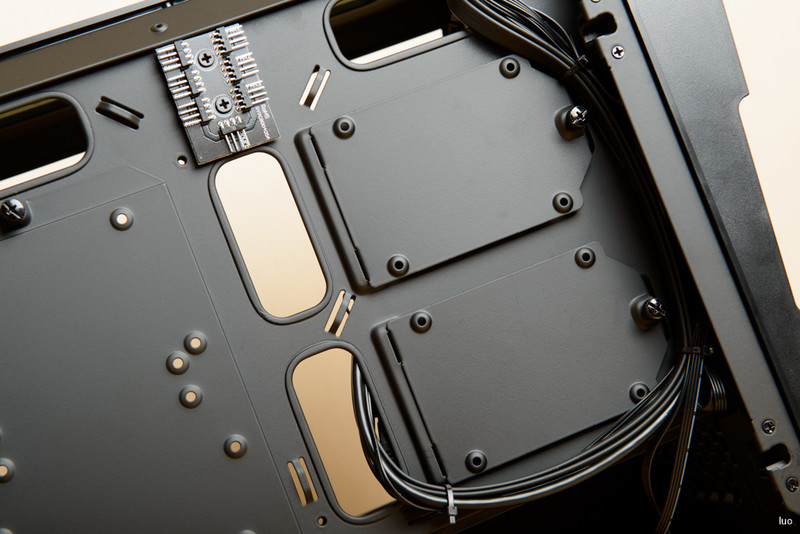

硬盘安装区域，支持2块2.5寸硬盘和1块3.5寸硬盘。

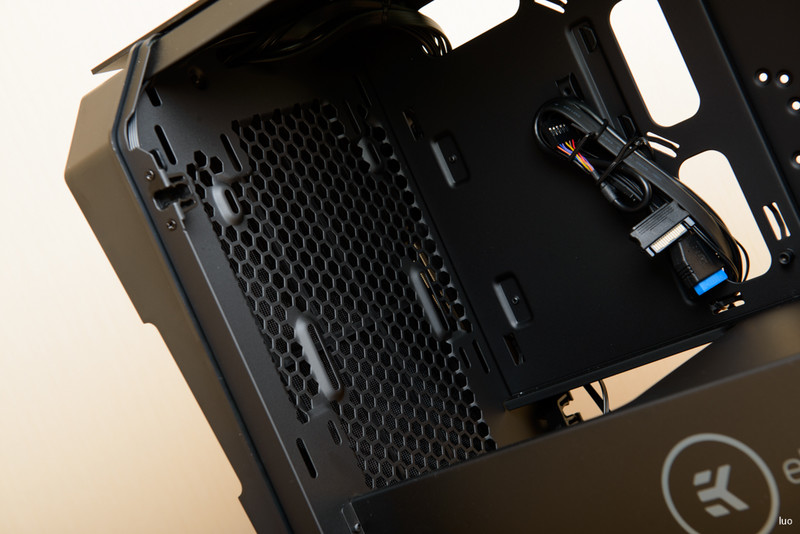

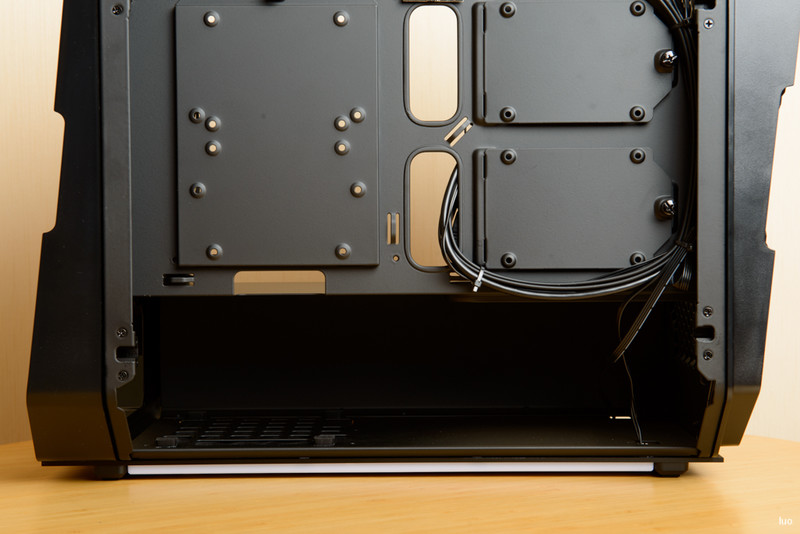

机箱底部空间，非常大，可以安装较长的电源，同时也能用于藏线或安装水冷部件。

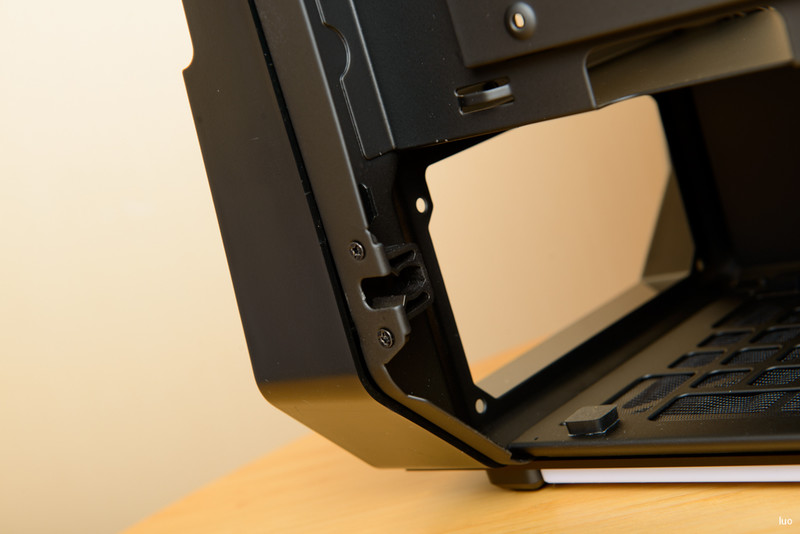

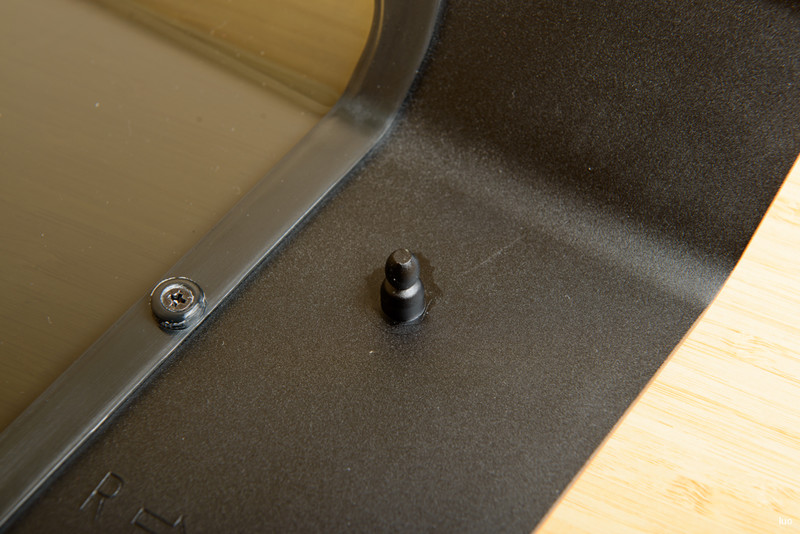

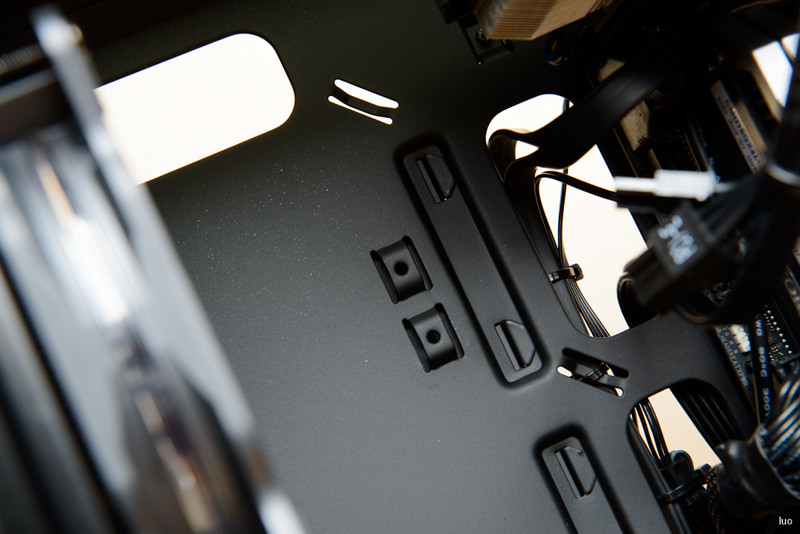

侧板固定用的卡扣。

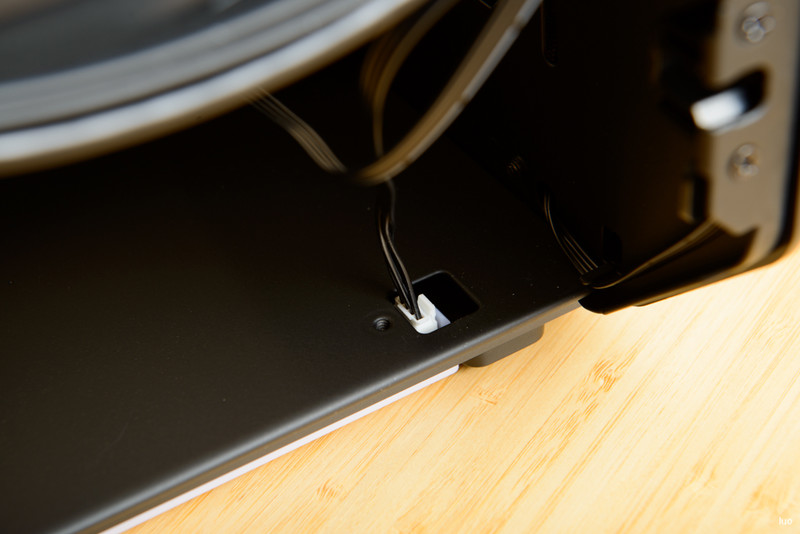

底部灯带的接线。

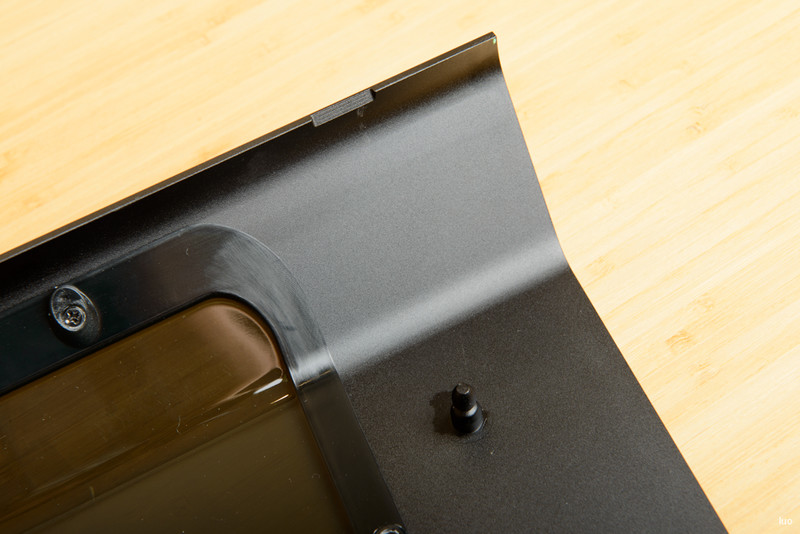

侧板上的安装卡扣。

装机

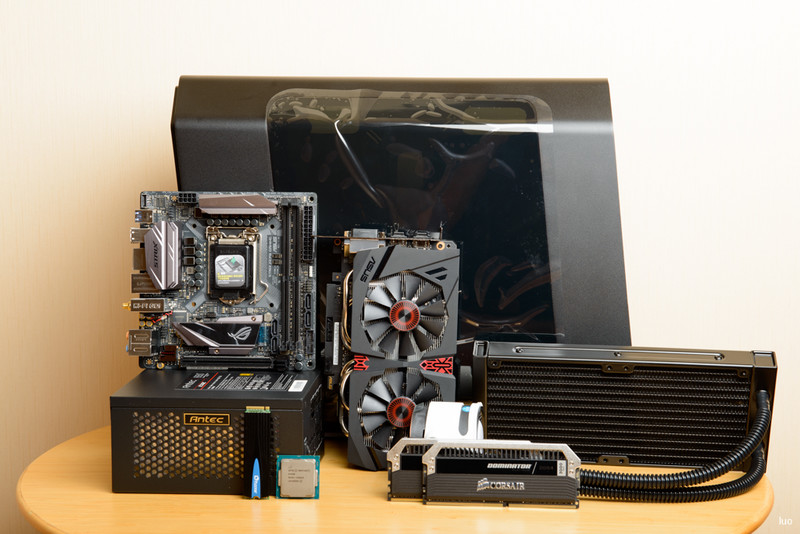

所有部件都开箱完毕了，先上全家福。

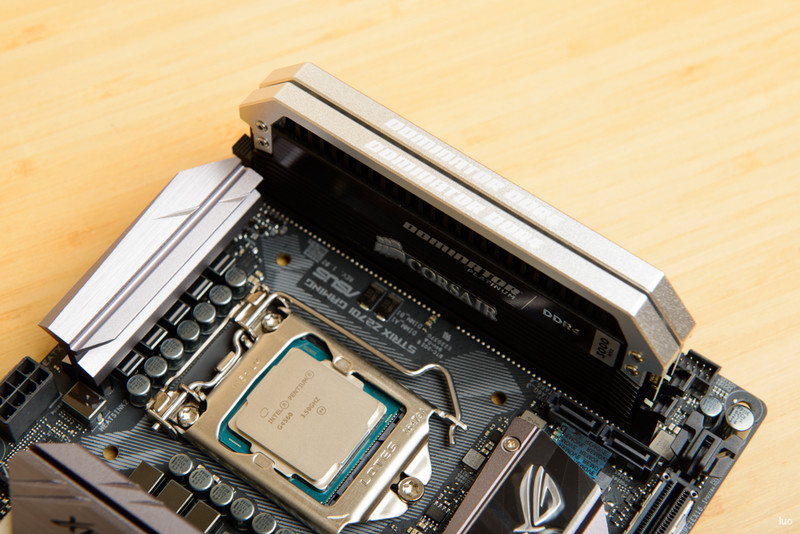

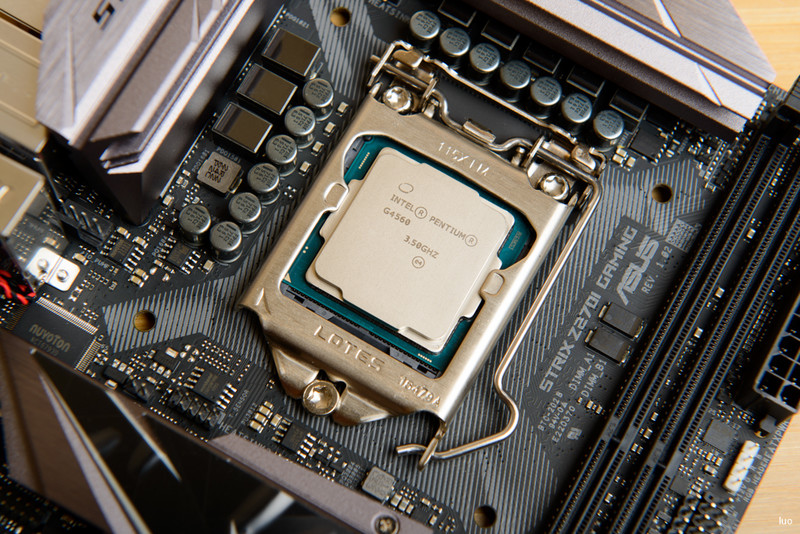

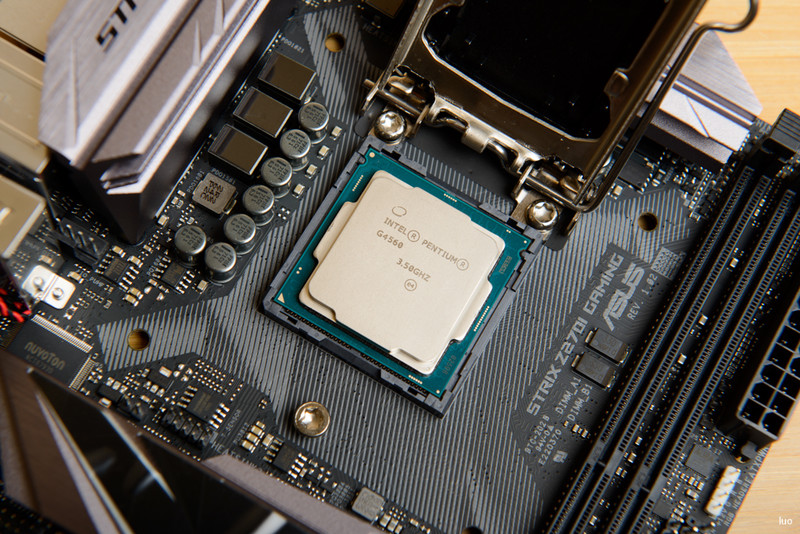

CPU的安装。

内存固定好。

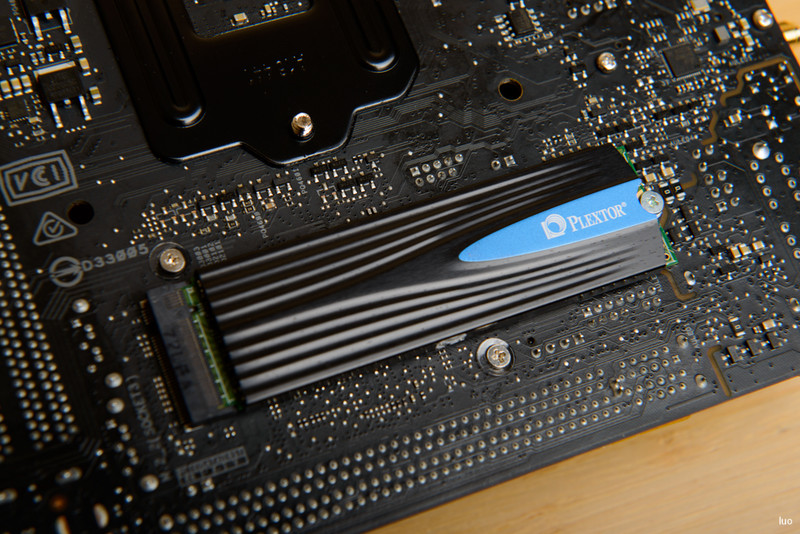

由于SSD自带了散热片，所以就使用了背面的M.2插槽。

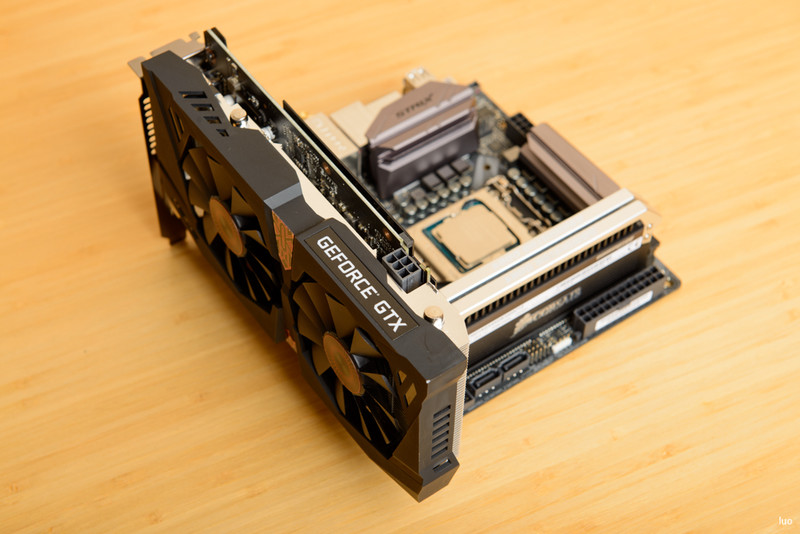

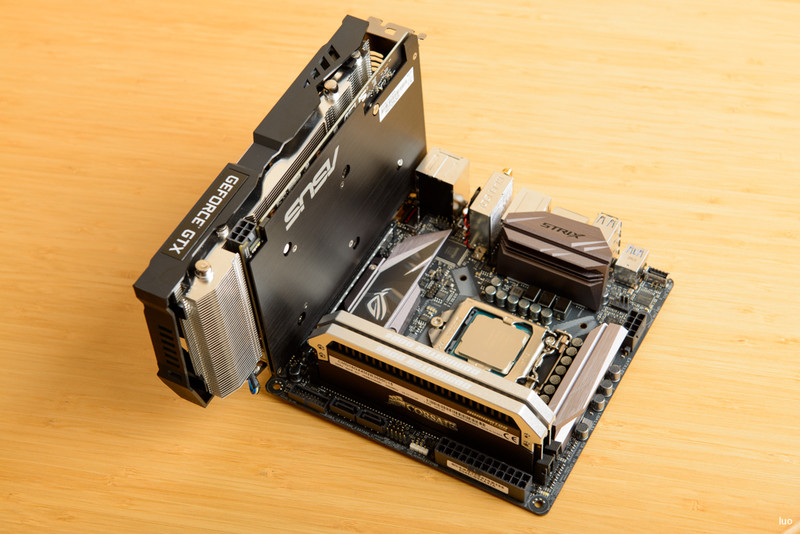

显卡先装上看看效果，看着还是较丰满的，如果不是挖矿潮，应该会买长一点的显卡。

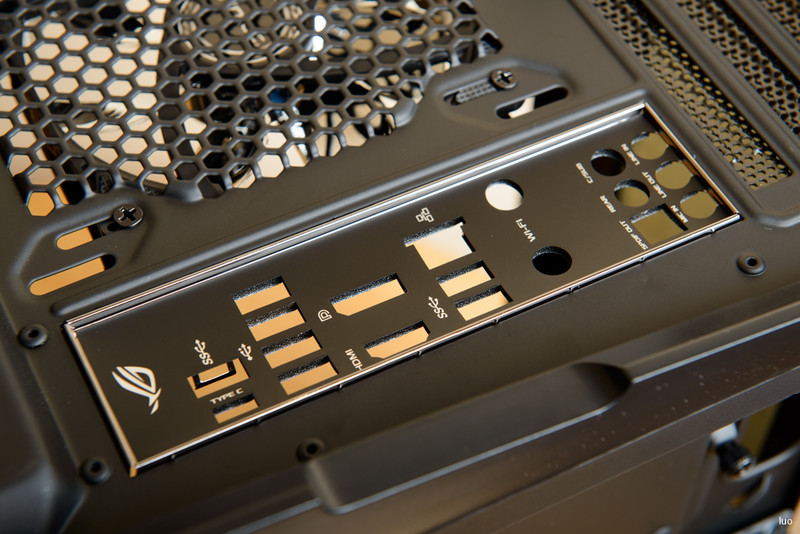

然后安装主板接口挡板。

拆掉显卡，先把主板安装到机箱内部。

然后将冷排上的风扇安装完成。

再将冷排固定在机箱前部。

最后将水冷头安装到主板上。

电源安装到位。

显卡安装。

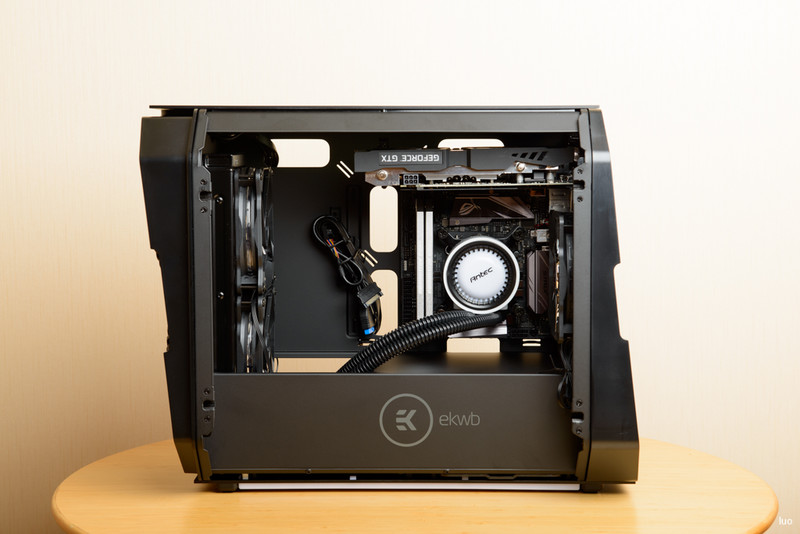

整机部件安装完成。

理线是个精细活，就没拍照片了，来最终的效果吧。

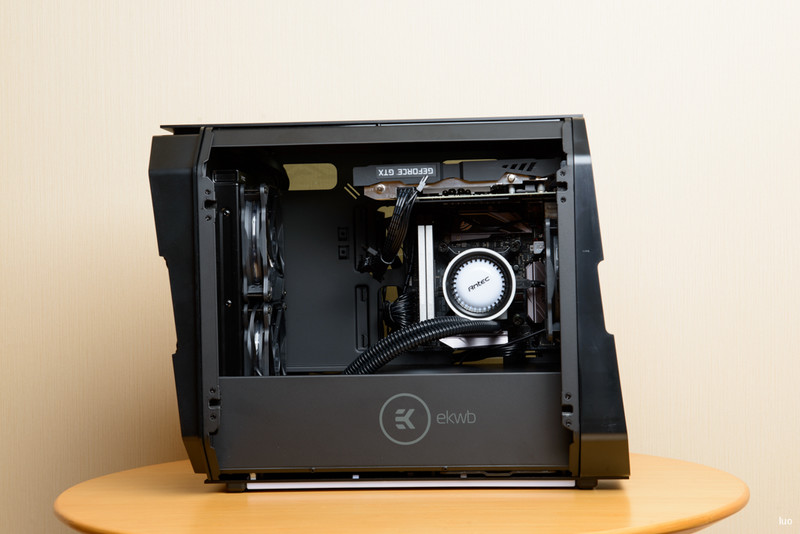

移除侧板后，可以看到内部经过梳理后很整洁，并没有多余的线缆露出。

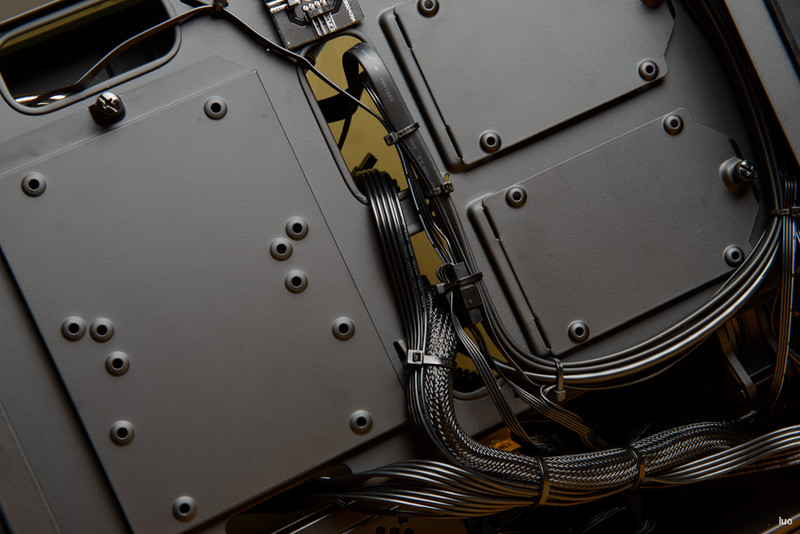

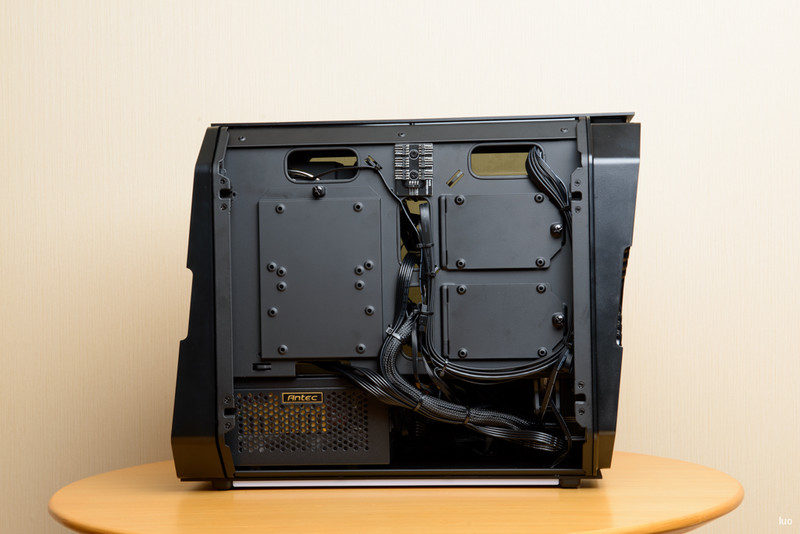

背部的线缆也进行了梳理绑扎。

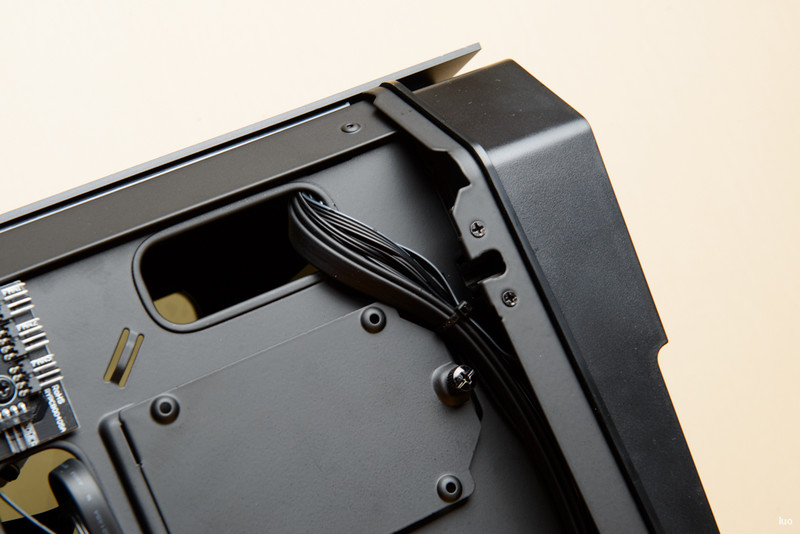

使用机箱上的开孔进行走线及线缆的绑扎。

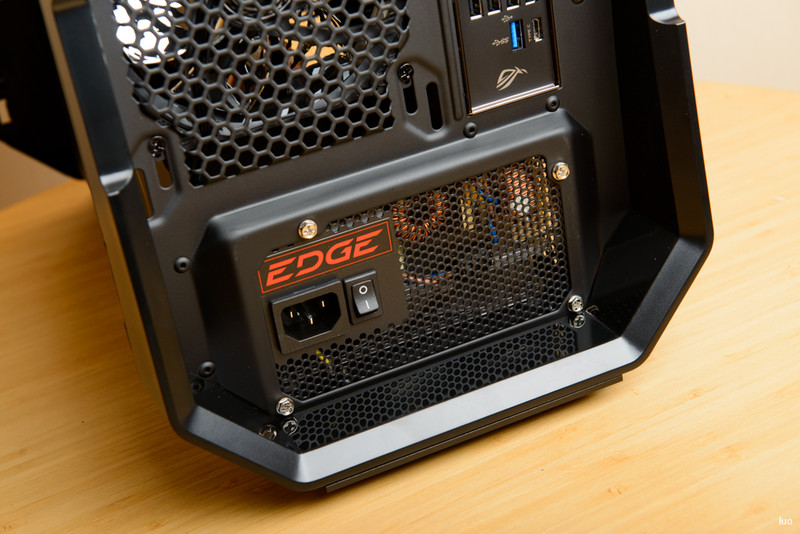

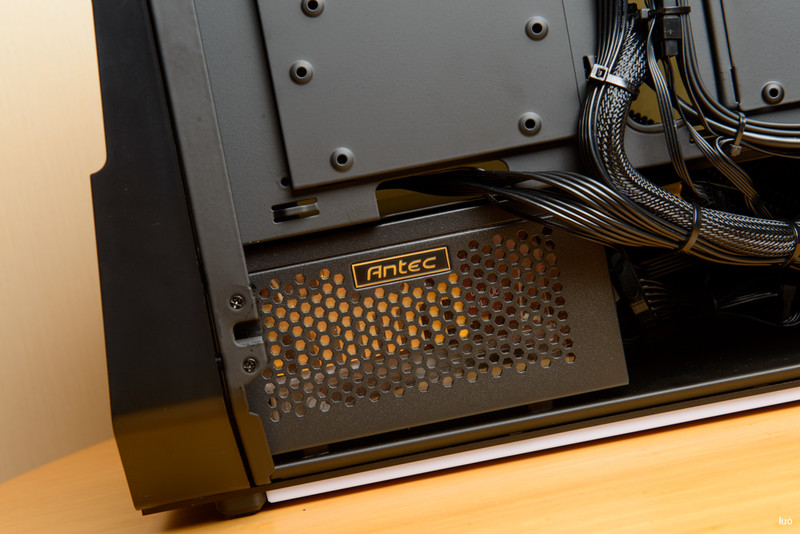

电源部分。

电源安装完成后，前部还剩余较多的空间，将长出来的线缆梳理后放在此处。

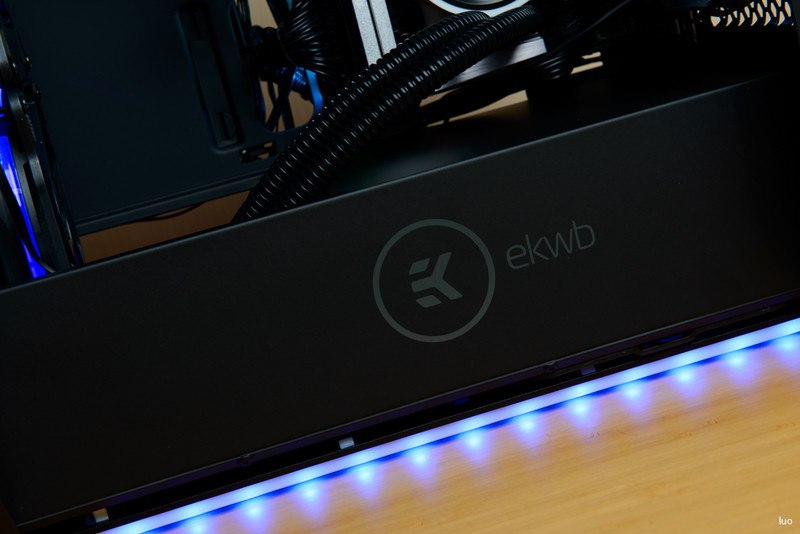

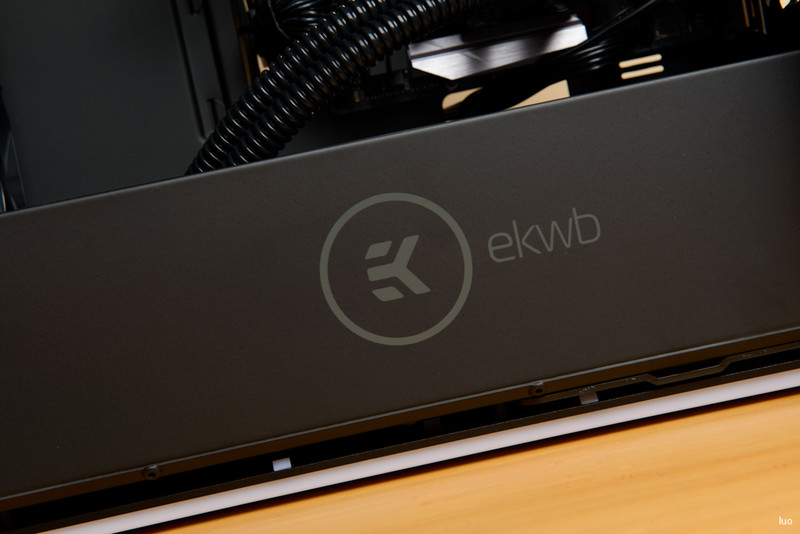

再看看EKWB的logo，“火”logo非常赞。

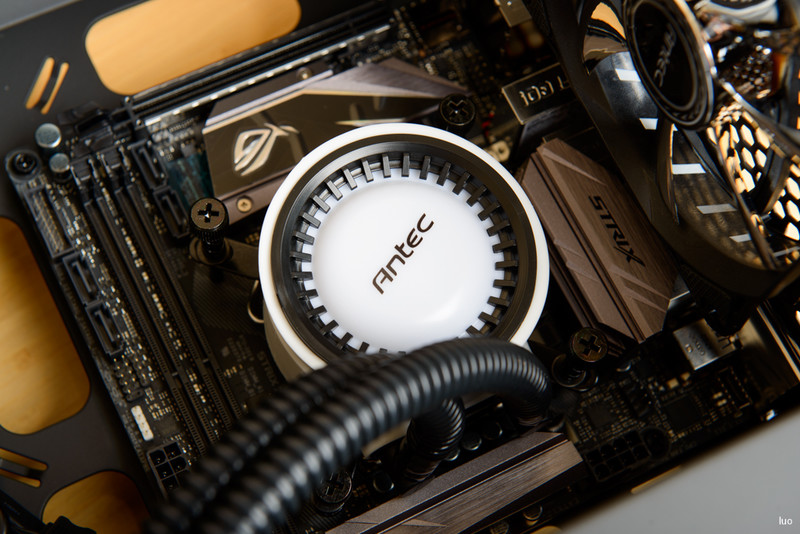

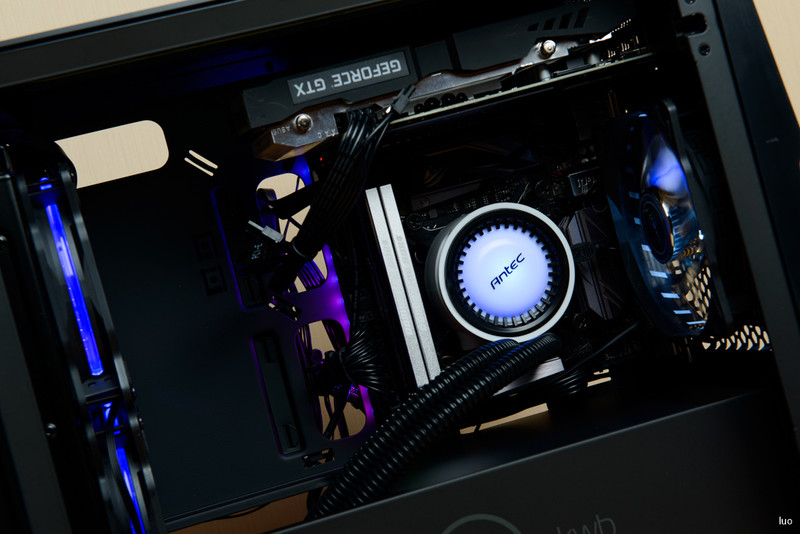

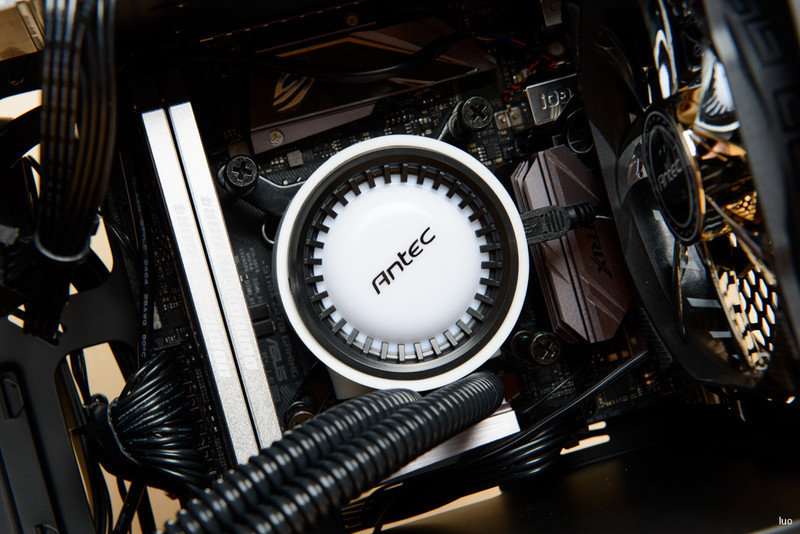

水冷头。

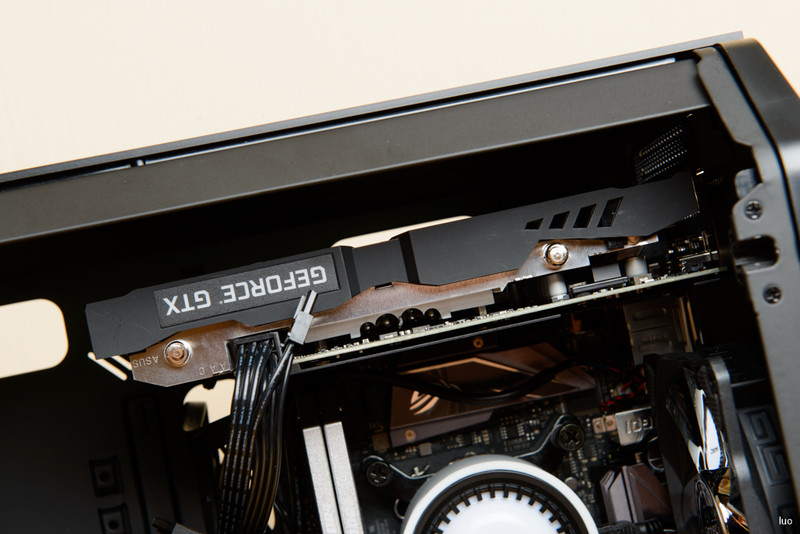

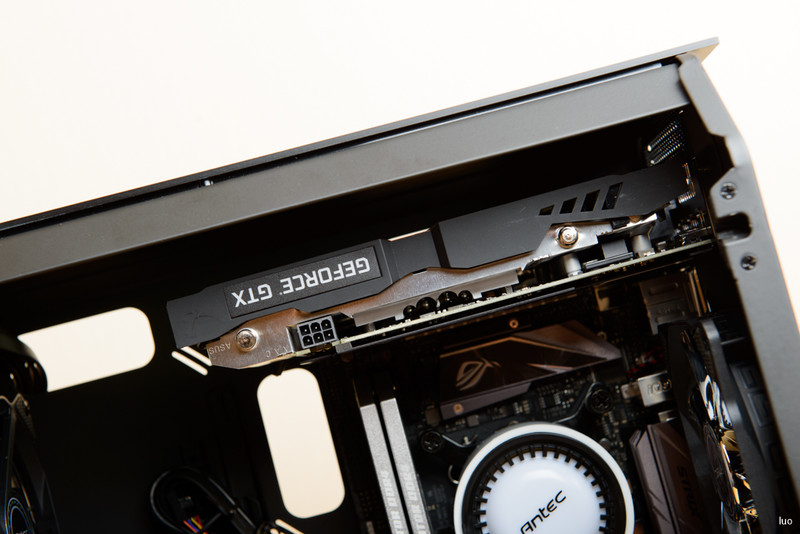

显卡部分。
主板供电走线。

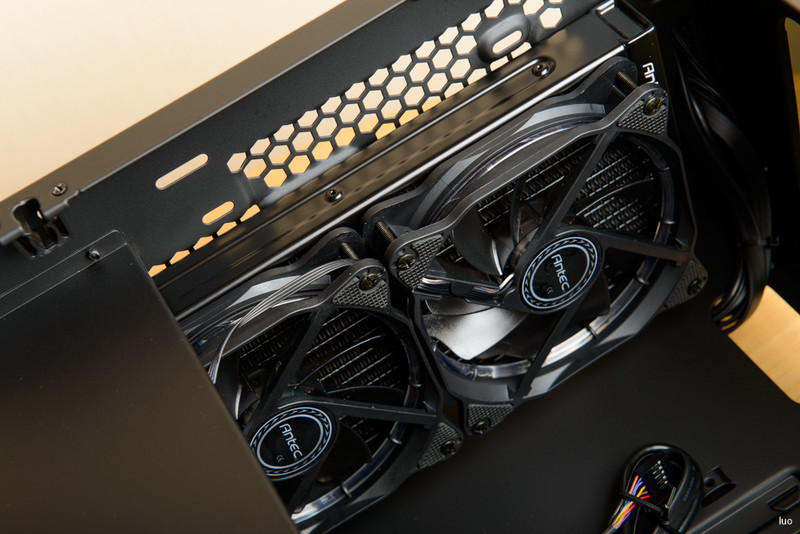

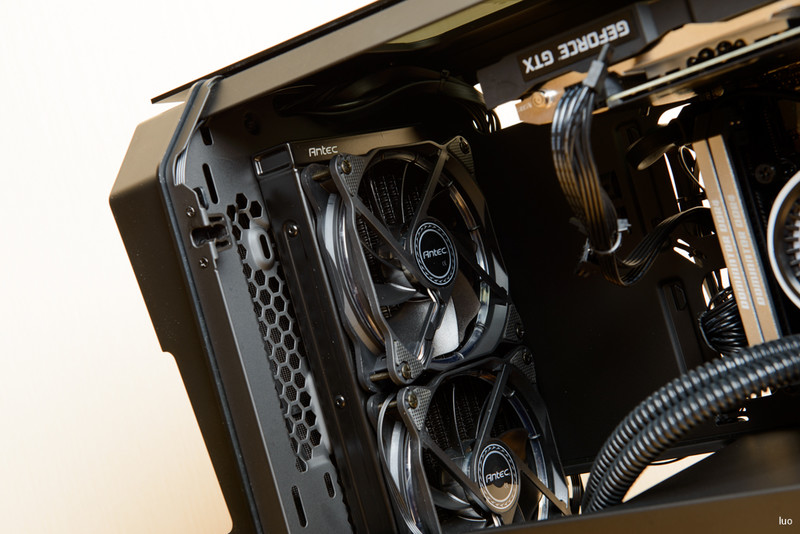

前置的一体水冷冷排及风扇。

水管从下部走的，这样也较美观点。

安装水箱的螺丝孔位。

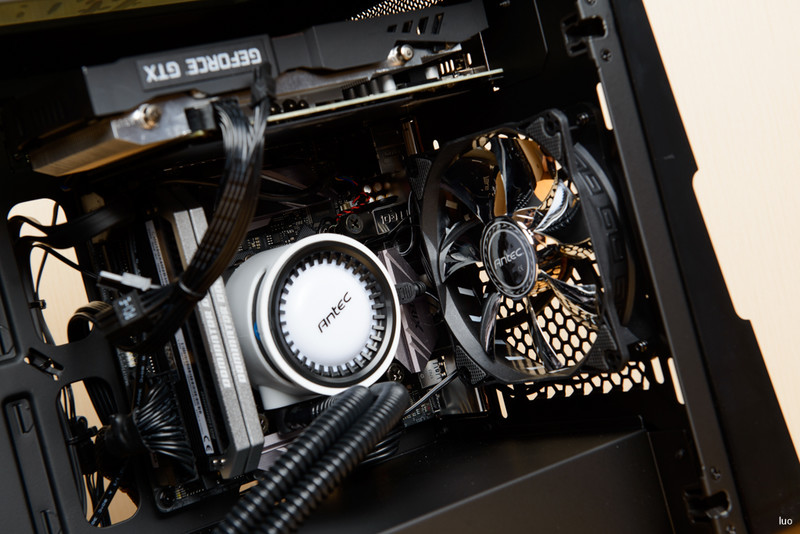

主要配件区域，都塞满了，美美的。

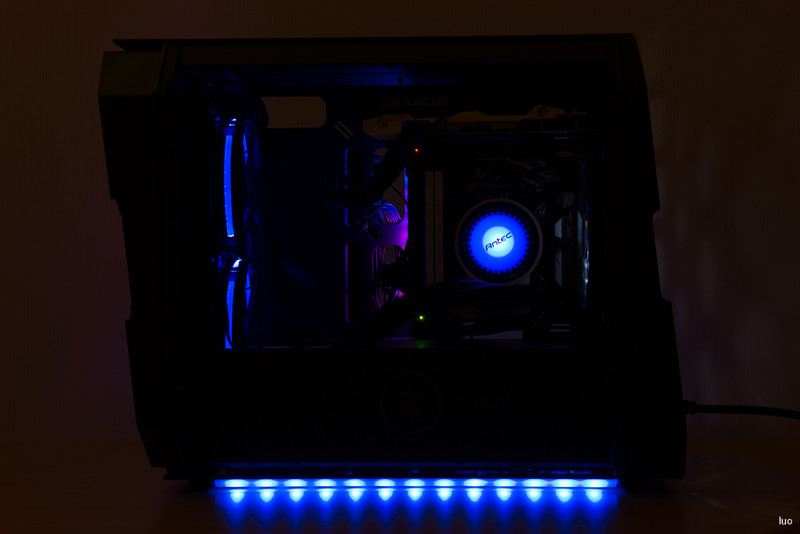

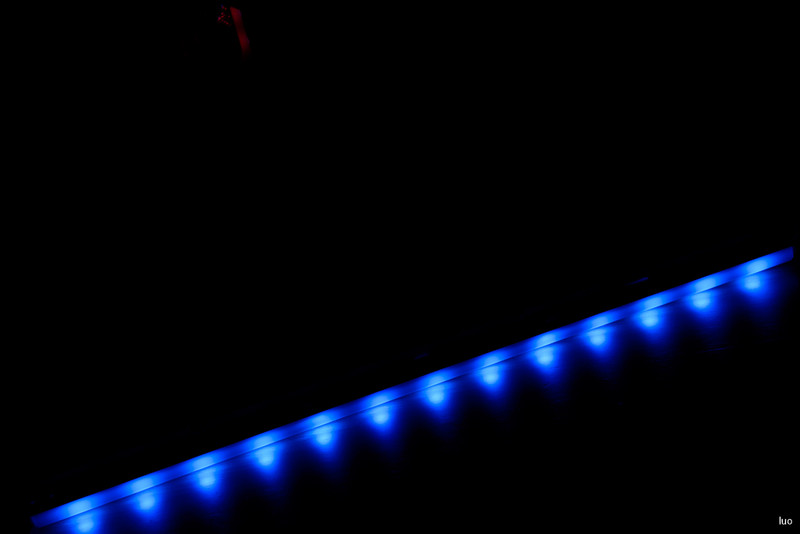

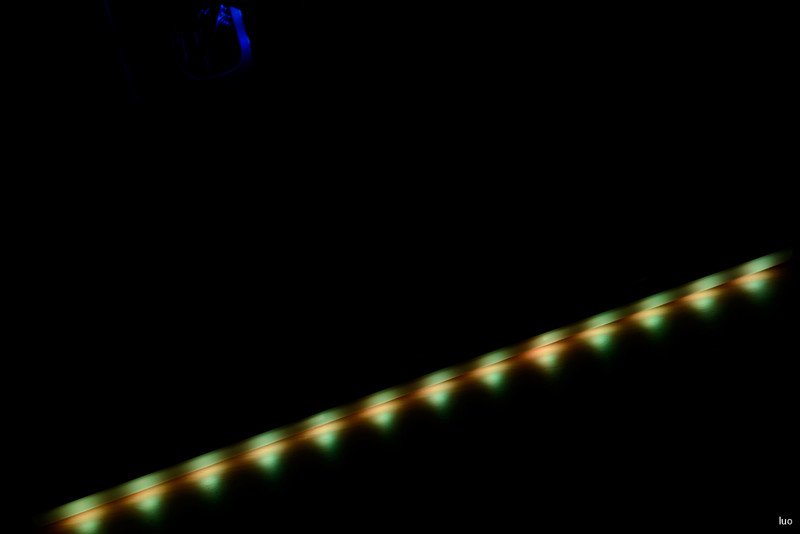

上电后，机箱底部的灯带发出蓝光。

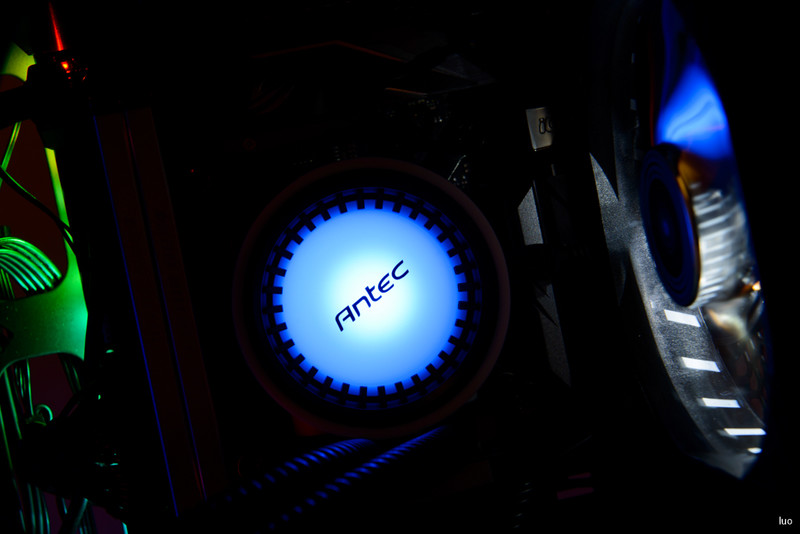

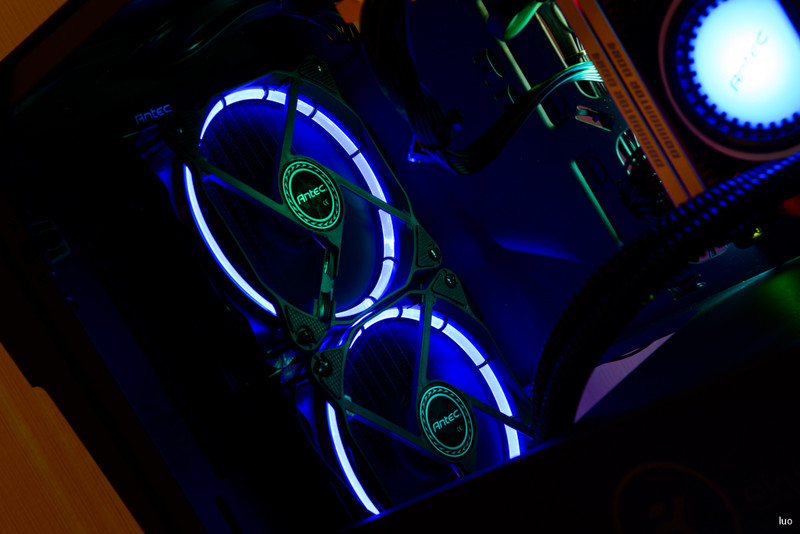

水冷头和风扇也为蓝色灯效，非常统一。

华硕Z270i主板自带RGB灯带，可以不停变化实现彩虹灯效。

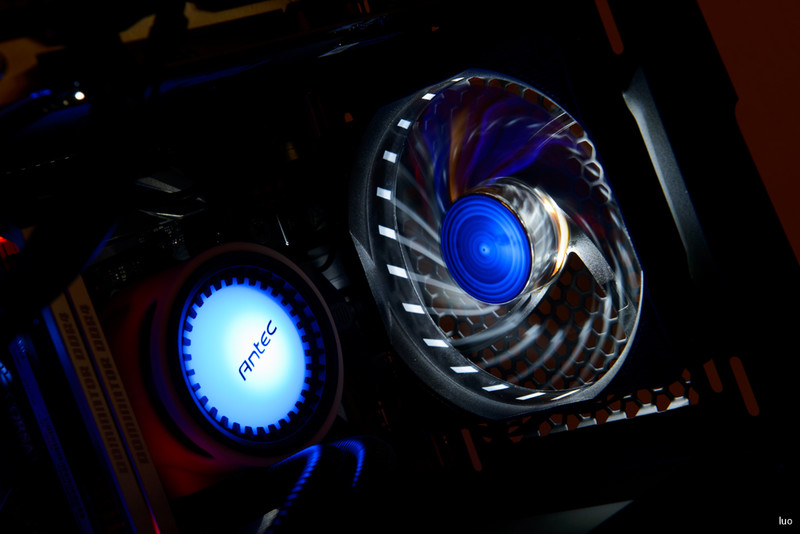

尾部机箱自带的风扇为白色LED灯效，不过反射水冷头的蓝光后，也呈现蓝色灯光效果。

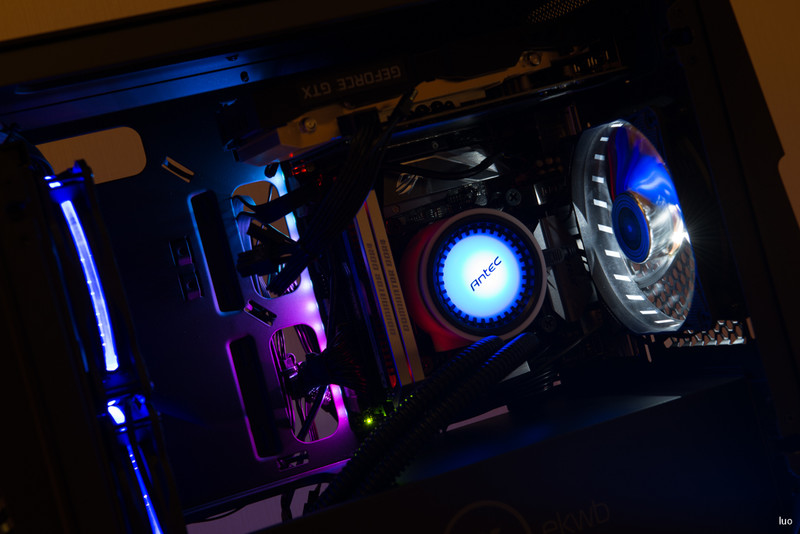

关灯后的运行灯效。

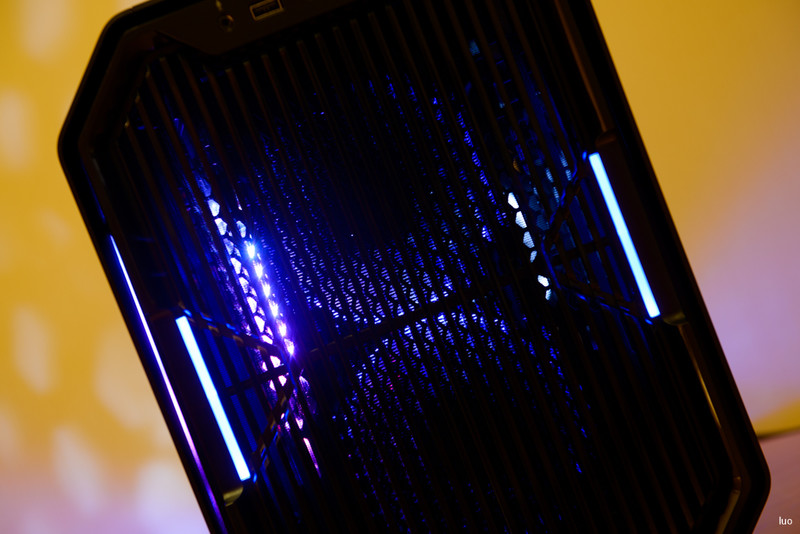

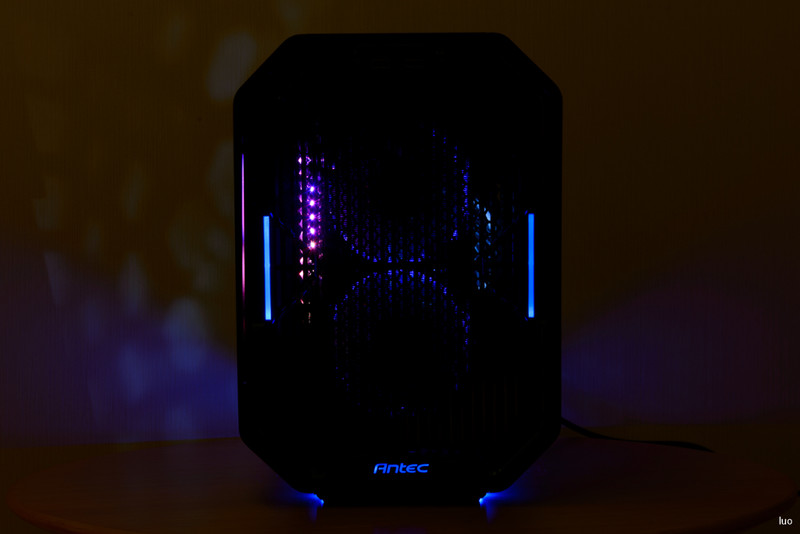

机箱前脸，除了机箱左右两侧的灯条外，还能看清主板的彩虹灯效。

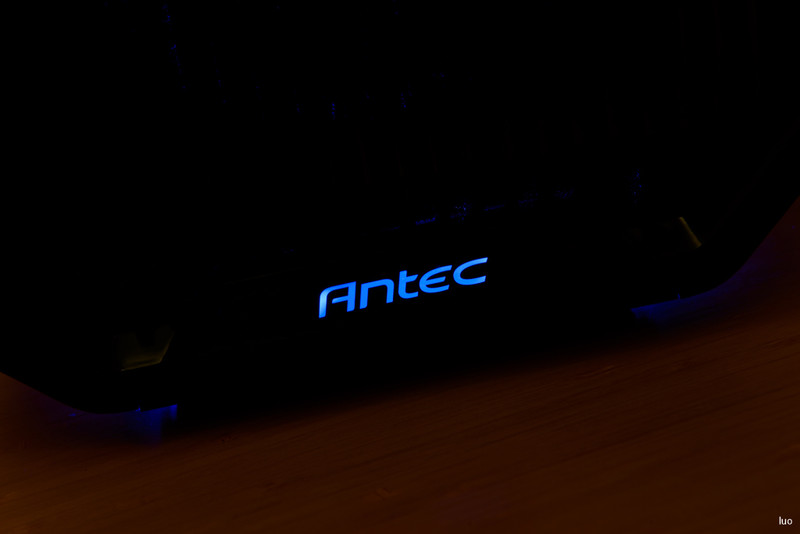

机箱前面的安钛克logo也能发出蓝光。

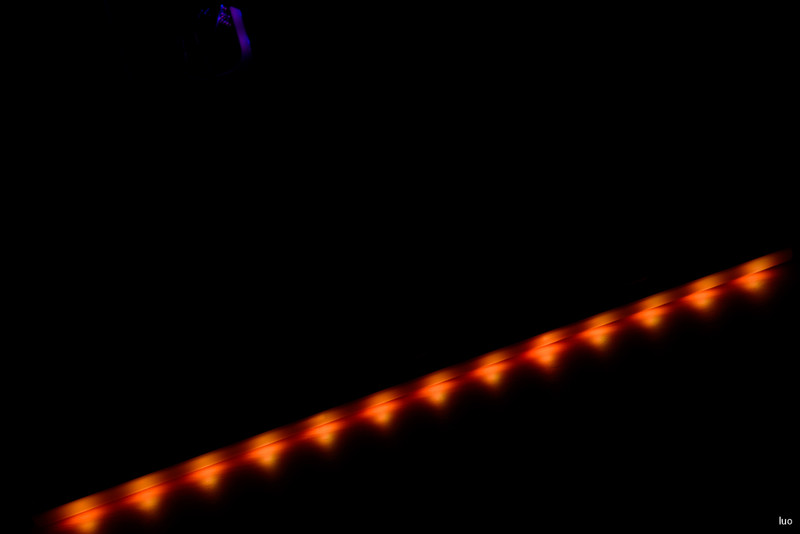

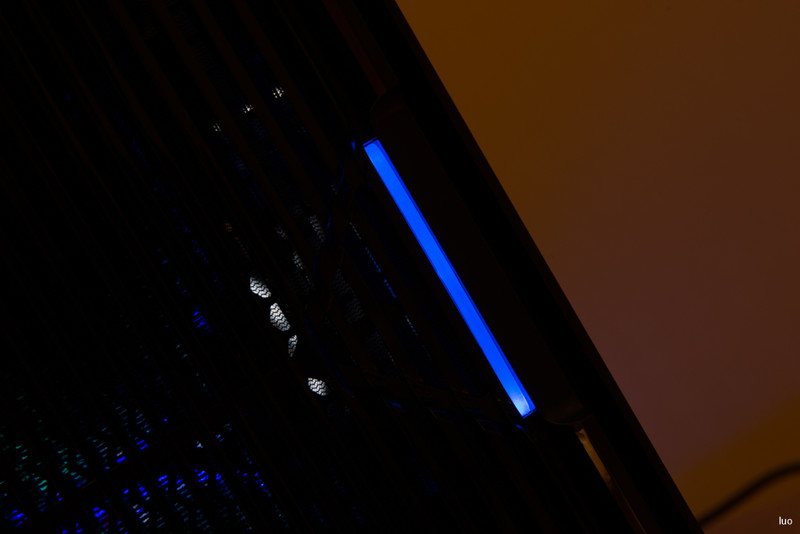

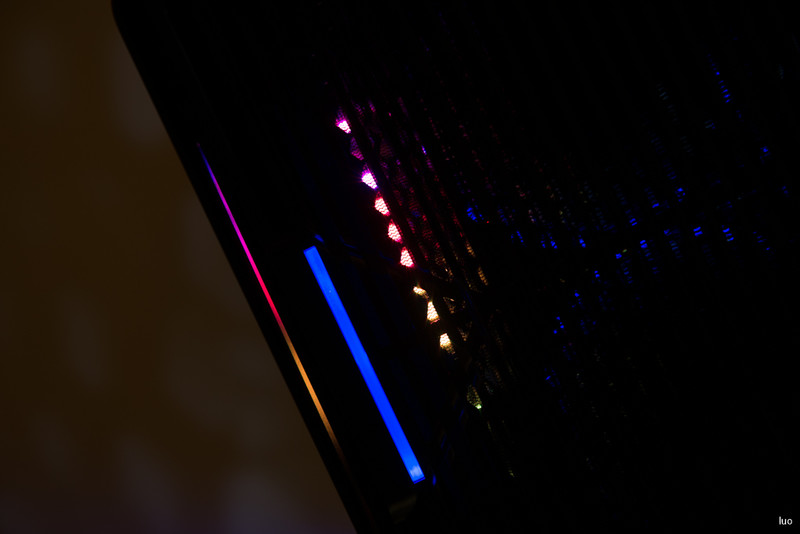

机箱前脸左右两侧的灯条。

正面看上去灯效还是不错的。

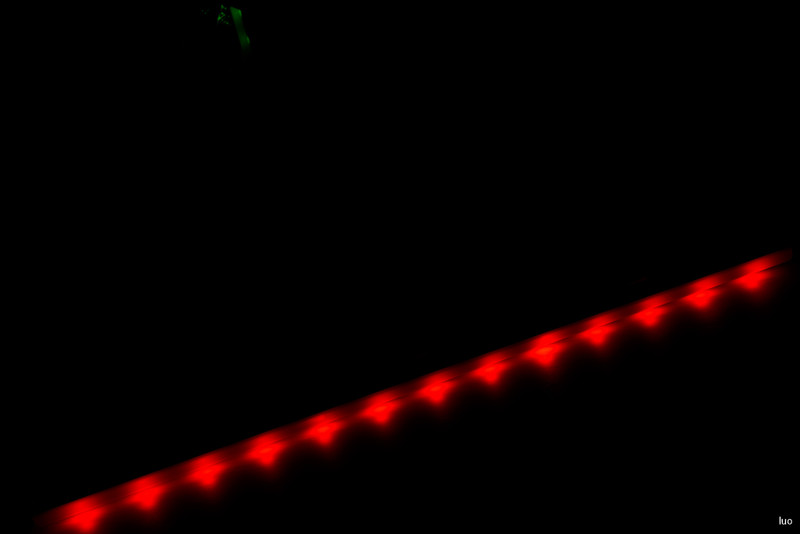

Cube自带的灯光能实现RGB灯光调节，如下图所示。

性能测试

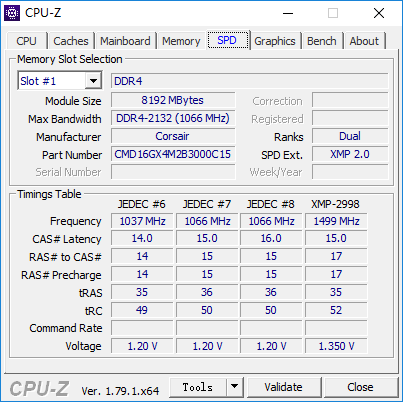

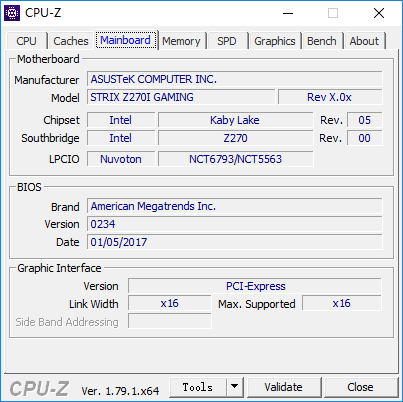

CPU-Z截图。

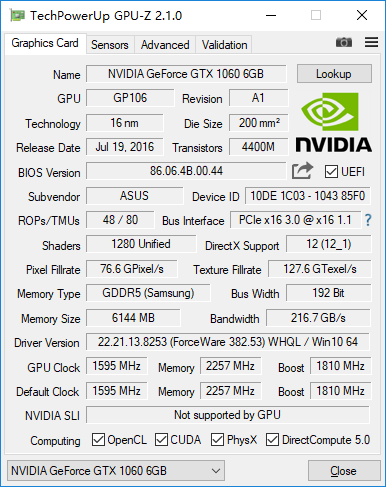

GPU-Z截图。

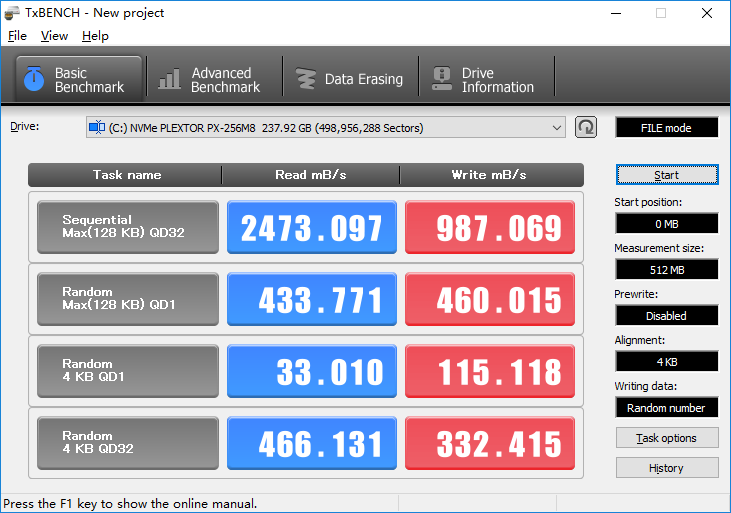

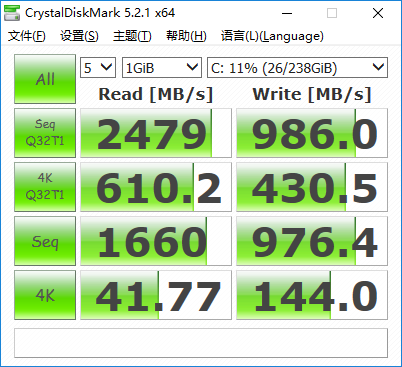

SSD跑分测试，读取速度达到2479MB/s左右，写入速度达到986MB/s，性能强劲。

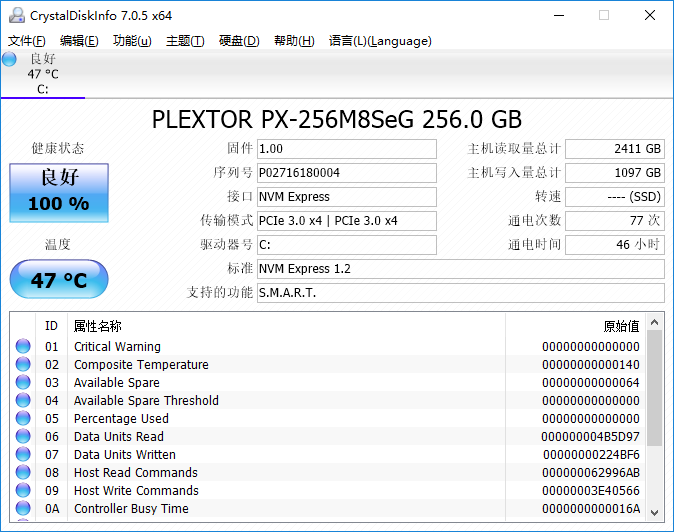

由于使用了散热片，长时间使用后温度非常低，仅为47℃。

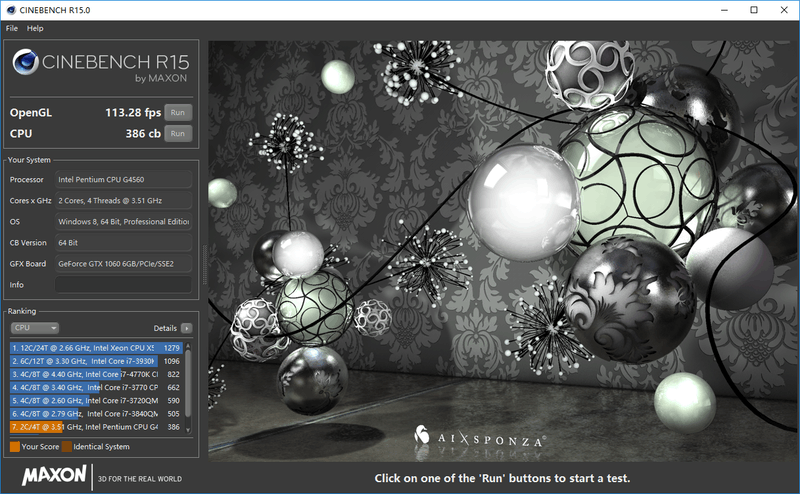

CINEBENCH R15.0跑分，由于是奔腾G4560，跑分成绩一般般。

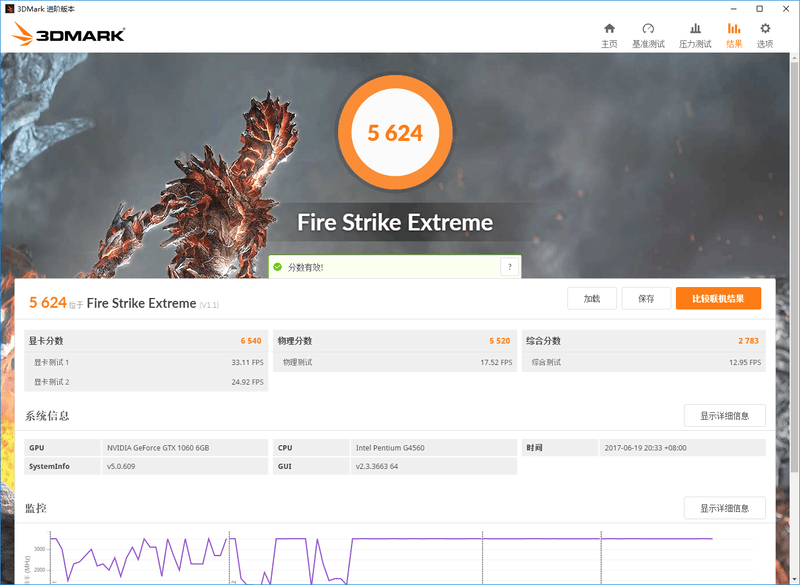

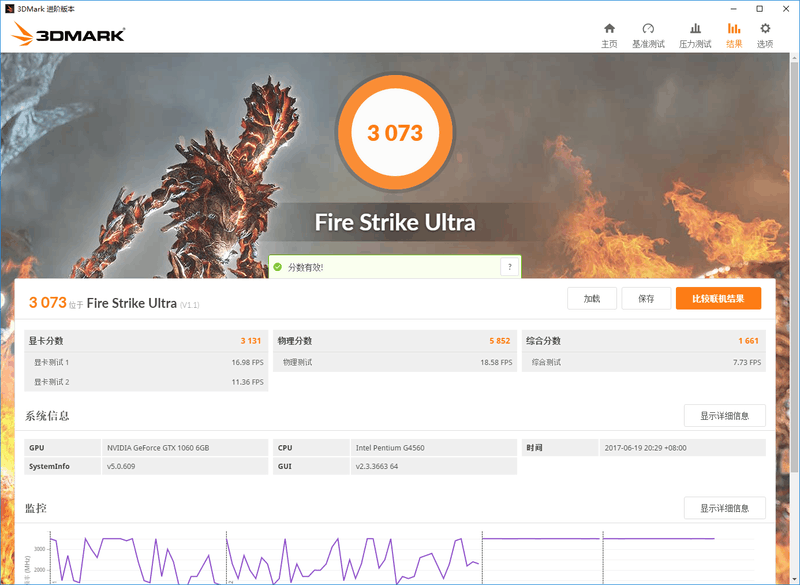

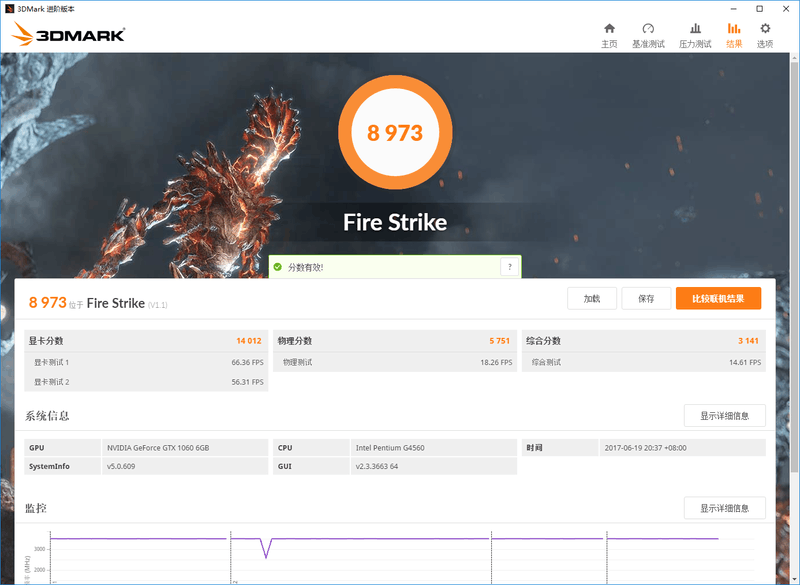

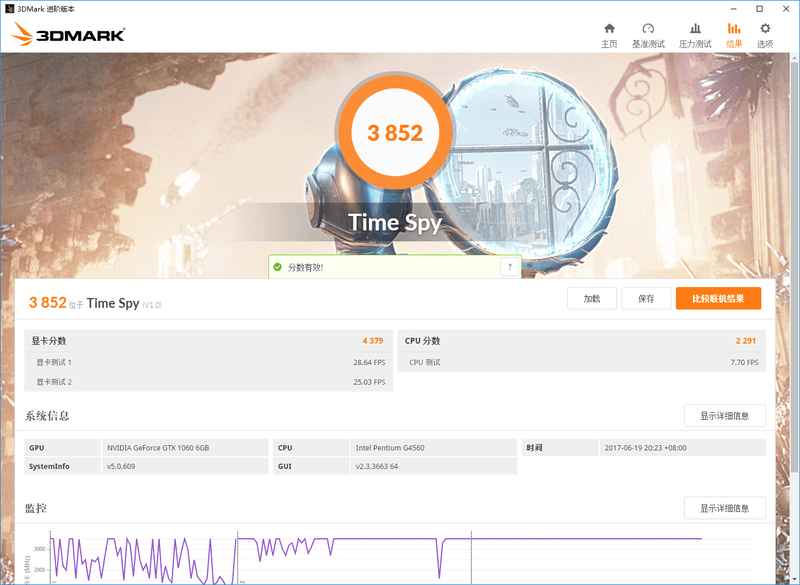

3DMark跑分。

散热测试

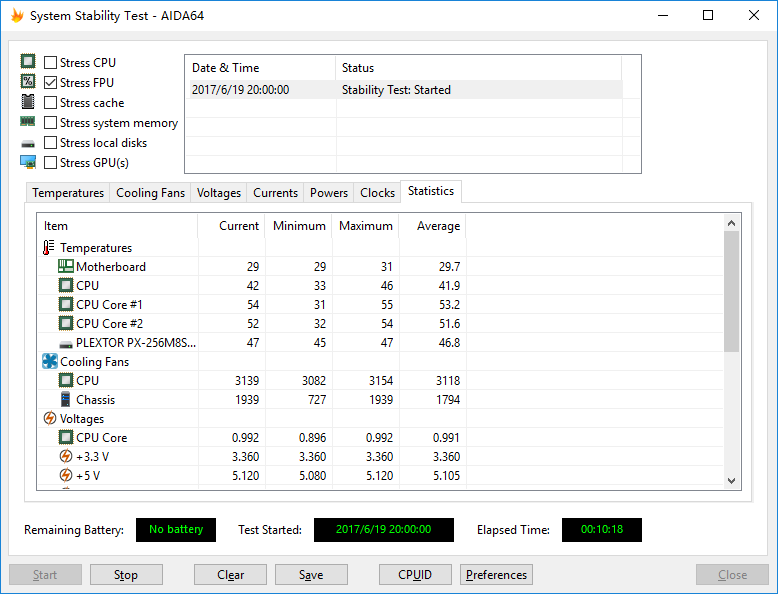

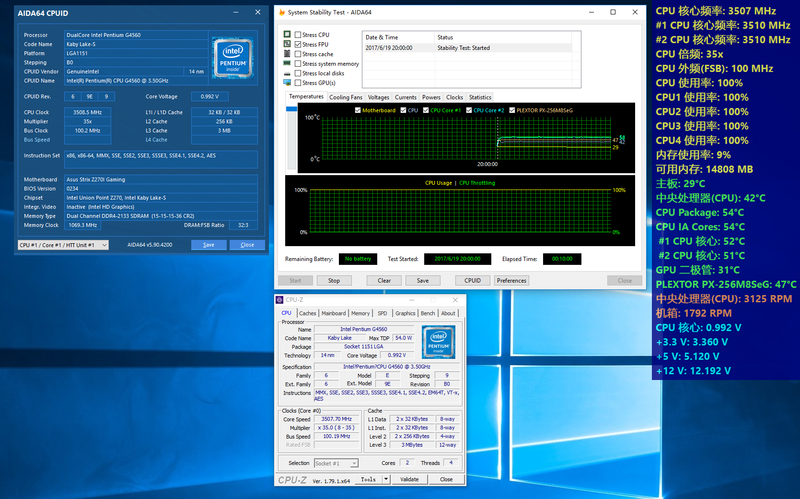

使用AIDA64 FPU测试，满载10分钟后，CPU两个核心温度为53℃和52℃，水冷散热起到了很好的作用。

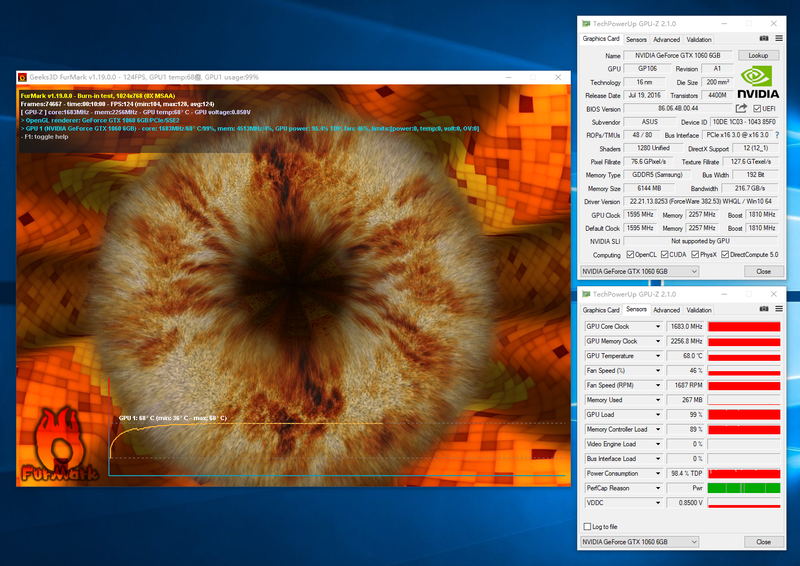

使用FurMark对显卡进行烤机测试，10分钟后温度维持在68℃，可以说显卡散热控制不错，也说明了机箱对显卡的排风是没问题的。

总结

至此此次装机作业就结束了，此次装机圆了多年的小钢炮梦，很多部件选择的都是信仰部件，后期应该会利用机箱多余的空间来研究分体式水冷，对CPU和显卡进行升级，可玩性高，这也是选购Cube的原因，可以够我折腾很长一段时间了。
