强劲供电，用料扎实——技嘉小雕B760M AORUS ELITE拆解实测

从主板的外观设计来看，技嘉小雕B760M AORUS ELITE的散热装甲几乎占据了整张主板的一半面积，它们分别覆盖了主板供电、M.2和PCH芯片，颜色方面是黑灰混搭，看起来很帅气。对于M-ATX这种紧凑型的板子来说，充足的散热片可以更好地保证长时间的使用，使用起来也是更加放心。

在CPU方面，这里我使用了酷睿i5-13600KF进行搭配，虽然B系列的主板不能支持K系列的超倍频功能，但是作为13代i5的“顶配”型号，13600KF在核心数量、主频和L2缓存方面均为满配设计，性能方面要比13400和13500这两位“小弟”要好不少。

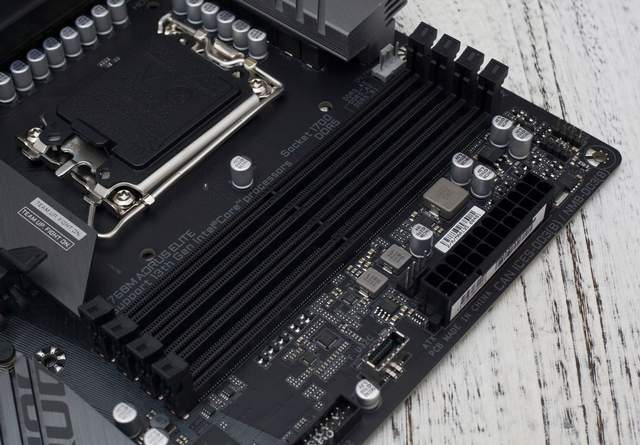

内存方面，技嘉小雕B760M AORUS ELITE提供了四条DDR5的内存槽，扩展空间充足，而且支持XMP的功能可以让内存去到7600MHz的OC频率，日后升级更高频的内存不成问题。

技嘉小雕B760M AORUS ELITE的散热装甲使用了黑色和灰色两种颜色，其中黑色部分是一体式的I/O装甲，而灰色部分则是大尺寸的散热片，两块散热片的顶部均有多条开槽，方便空气流通，增强散热效果。

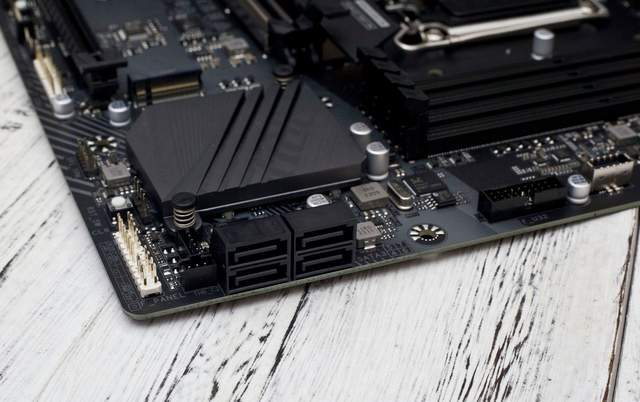

在主板的右下角位置，技嘉小雕B760M AORUS ELITE提供了4个SATA 3.0的接口，旁边的I/O插针中间还有一个重启按钮，方便裸板调试。

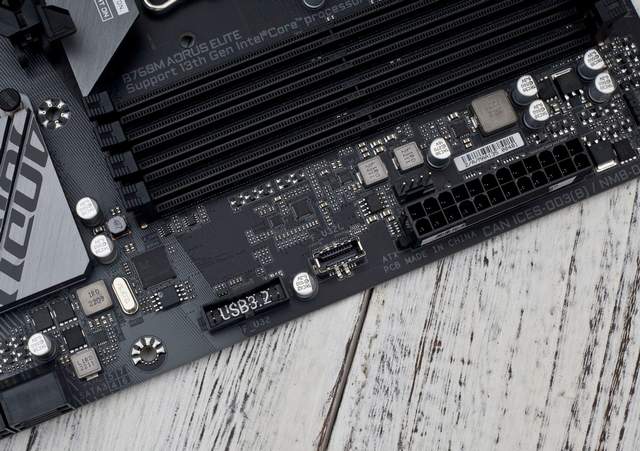

在内存槽的旁边，技嘉小雕B760M AORUS ELITE配备了1个Type-C USB3.2 Gen 2和一个USB 3.2 Gen 1的前置插座，考虑到如今已经有许多机箱已经标配了前置的10Gbps Type-C口，所以这个接口还是非常实用的。

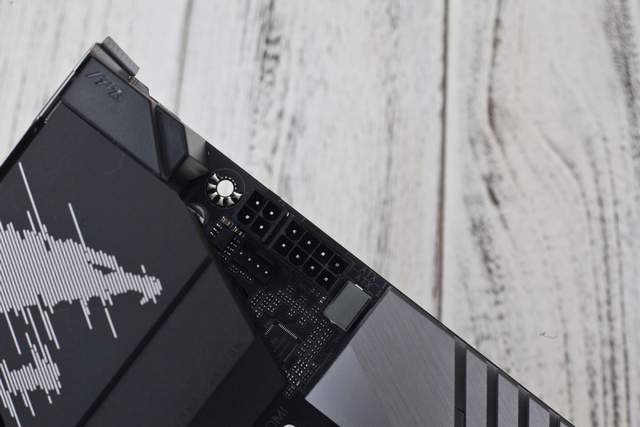

在两块供电散热片之间我们可以看到8+4pin的供电插座，它是实心针的设计，连接电源线时更加稳固低阻。

在M.2接口方面，技嘉小雕B760M AORUS ELITE提供了两个PCIe 4.0 x4的M.2接口，其中第一个接口自带散热马甲，而两个M.2接口的中间则是带合金装甲的PCIe 4.0 x16显卡槽。

仔细观察的话，我们可以看到技嘉小雕B760M AORUS ELITE的显卡槽上使用了加大加长的卡扣，这个卡扣可以方便我们拆装显卡，以往拿小塑料棒挑开卡扣的操作实在是太难受了。

技嘉小雕B760M AORUS ELITE的两个M.2接口均支持22110和2280孔位的固态安装，其中主板上在2280孔位上预装了免工具的螺柱，装机和日后扩展增加硬盘的时候非常方便。

主板I/O接口一览，具体如下：

1个USB Type-C接口，支持USB 3.2 Gen 2x2

1个USB 3.2 Gen 2 Type-A接口(红色)

3个USB 3.2 Gen 1接口

4个USB 2.0/1.1接口

1个HDMI 接口

1个DP接口

1个2.5GbE RJ-45网线接口

1个S/PDIF数字光纤输出接口

2个3.5mm音频接口

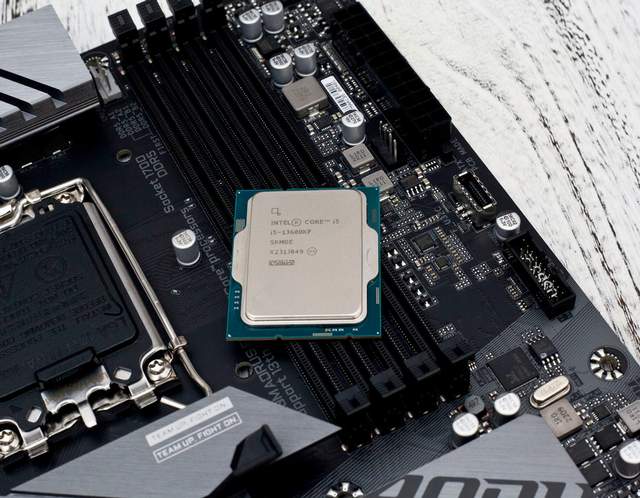

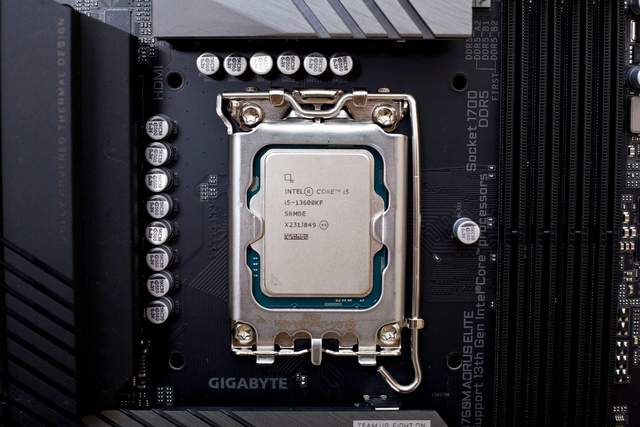

和上一代的处理器一样，13代酷睿依旧是LGA1700的接口，并且两代板U可以互相兼容，所以在CPU的外观上面，我手上的这颗酷睿i5-13600KF依然是长方形的顶盖。

在CPU的性能规格方面，酷睿i5-13600KF使用的还是6个E核和8个P核的混合CPU架构，它支持最高5.1GHz的睿频，线程数多达20个，基本功率为125W，无内置核显，综合性能和性价比都很出色。

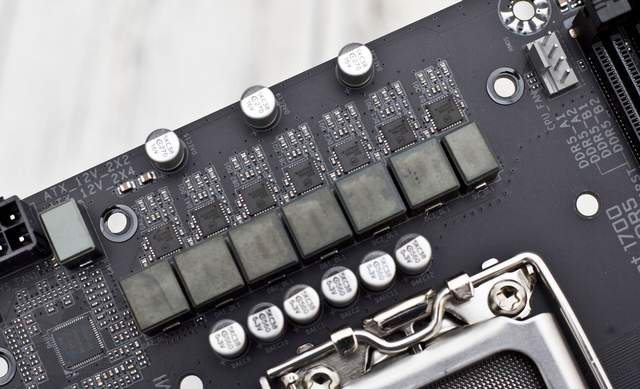

拆开主板供电的I/O散热装甲可以看到，技嘉小雕B760M AORUS ELITE的使用了12+1+1相的供电配置，输入接口为实心针的8+4pin插座，并配有2盎司铜的PCB用料，整体规格相当扎实。

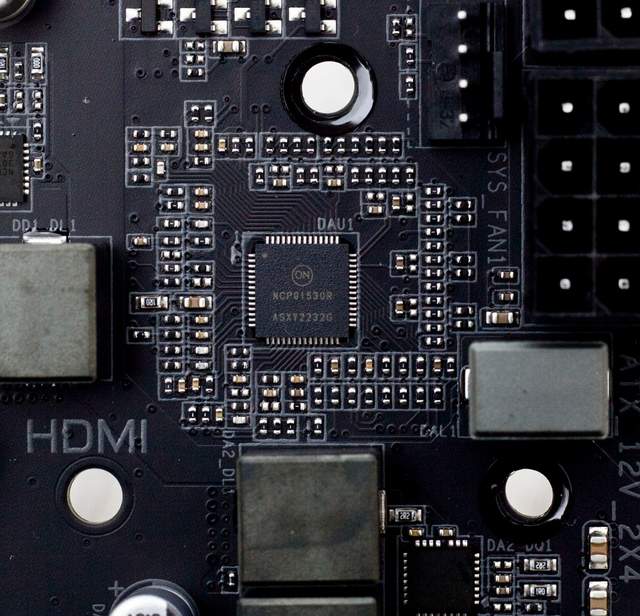

在PWM控制器部分，技嘉小雕B760M AORUS ELITE使用了一颗来自安森美ONSEMI的NCP81530R驱动芯片。

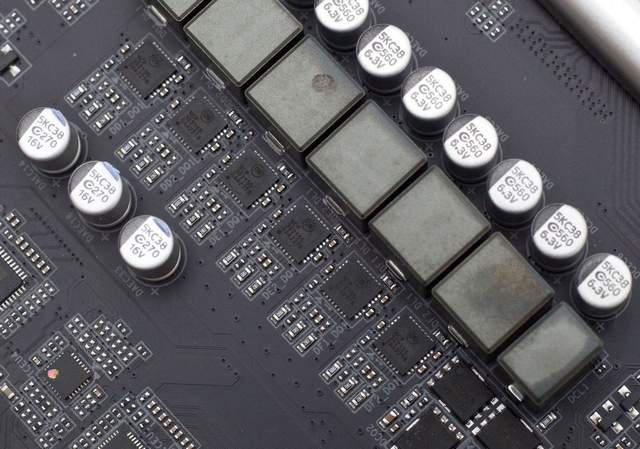

而在供电的DrMOS部分，技嘉小雕B760M AORUS ELITE的12相核心与1相核显供电均使用了安森美ONSEMI的NCP302155，它可以提供每相最大60A的电流，输出能力可以说是十分充沛。

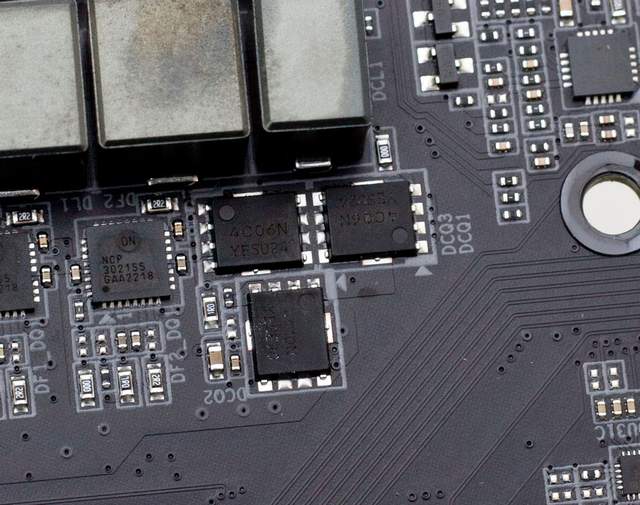

在辅助供电这一侧，技嘉小雕B760M AORUS ELITE使用了一上一下的4C06N+4C10N八爪鱼MOS供电设计，这个对于PCIe和内存控制器来说完全够用。

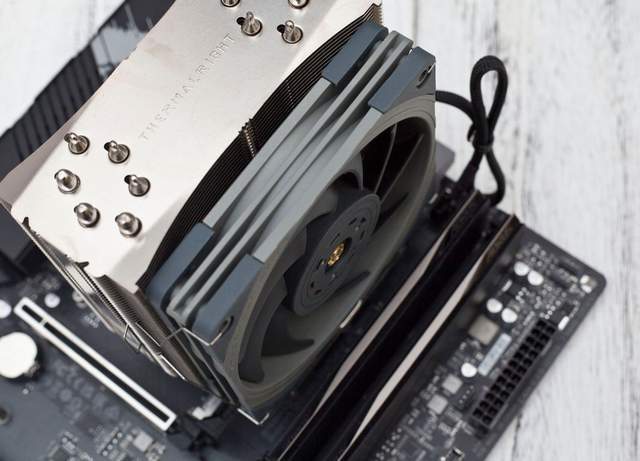

散热器方面，这次选用的利民U120EX REV.4算是一款经典的产品，它是单塔6热管的设计，散热片、热管和底座之间全部为焊接工艺，做工质感相当精致，而且自带的TL-B12G还带动平衡校正和PWM调速功能，散热效能和静音方面都很有保障。

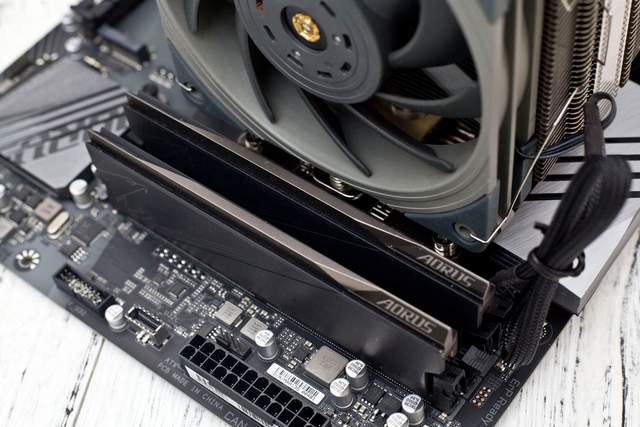

一般来说，单塔散热器对于2/4槽的内存的兼容性 都是不用担心的，何况我手上的这套技嘉的DDR5-5200 16G*2套装是无光矮马甲的设计，就算是日后再补一对都不成问题。

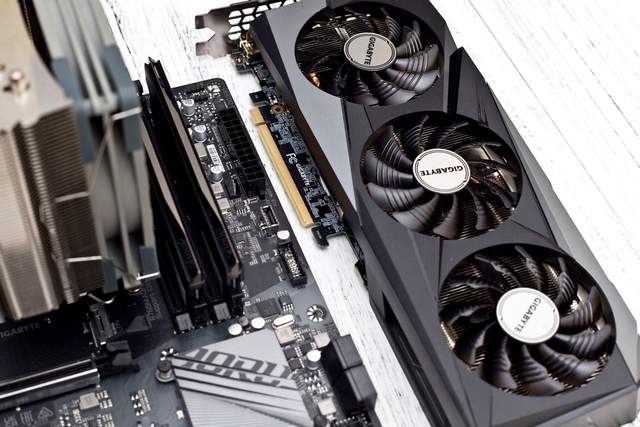

由于日常只是偶尔玩玩3A大作，体验为主，要求并不高，所以显卡方面我拿了技嘉的RTX3060 GAMING OC魔鹰12G来装机。

三把带正逆转设计的风之力散热系统，扇叶上有导流的条纹设计，里面是大尺寸的热管直触散热器，风扇在低负载或者低温的时候会自动停转，日常不开游戏的时候可以保持完全静音。

三、亮机效果

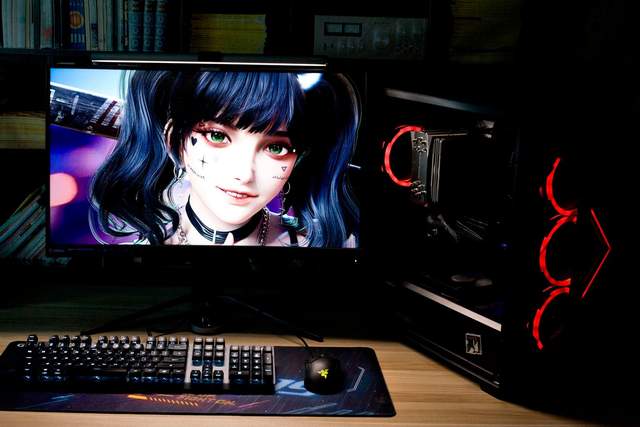

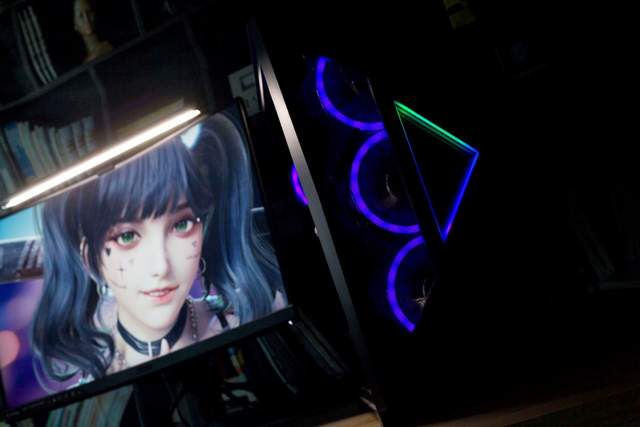

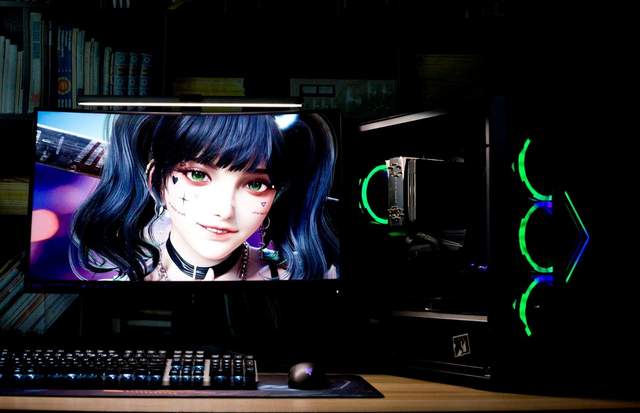

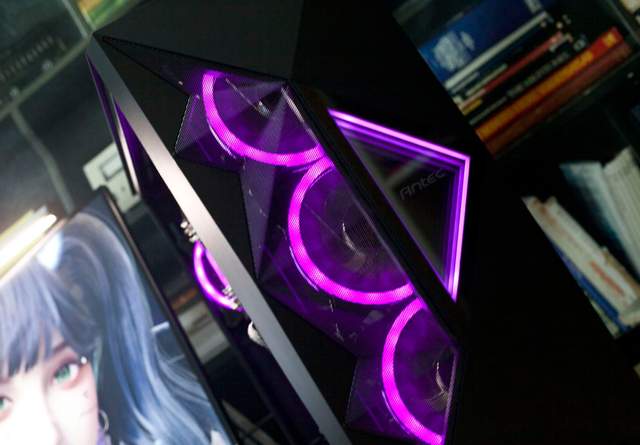

虽然整机没有走光污染路线，但是风扇的机箱面板的RGB灯光点缀却是恰到好处。

四、性能测试&拷机温度

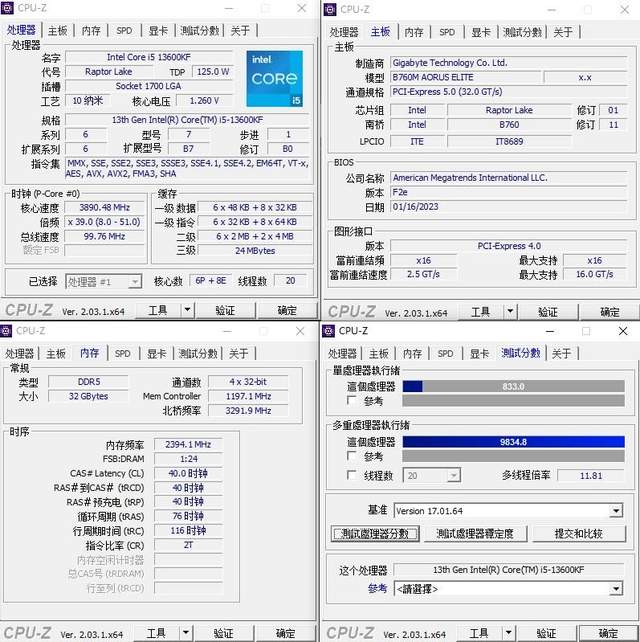

首先是CPU-Z基准测试，酷睿i5-13600KF的单核与多核成绩分别为833和9834.8。

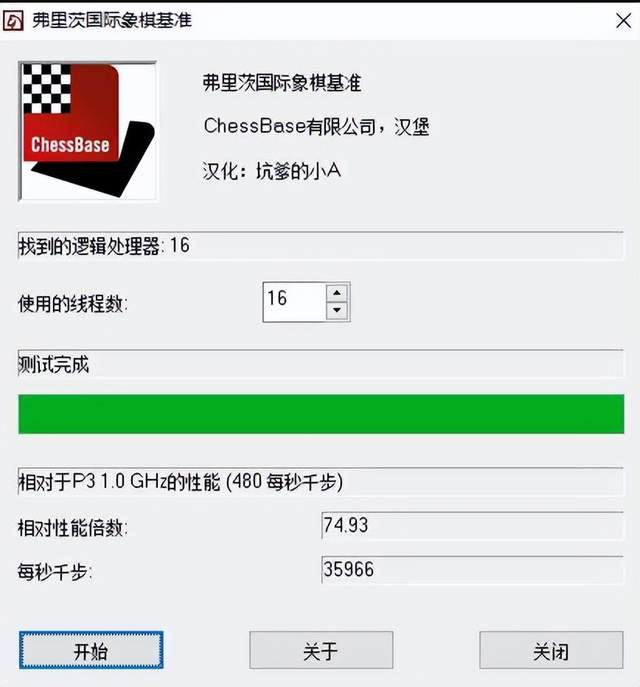

虽然国际象棋跑分最大只能支持16线程，但酷睿i5-13600KF还是跑出了35966千步的成绩，性能表现不错。

CineBenchMark R23，单核成绩1968pts，多核成绩23594pts。

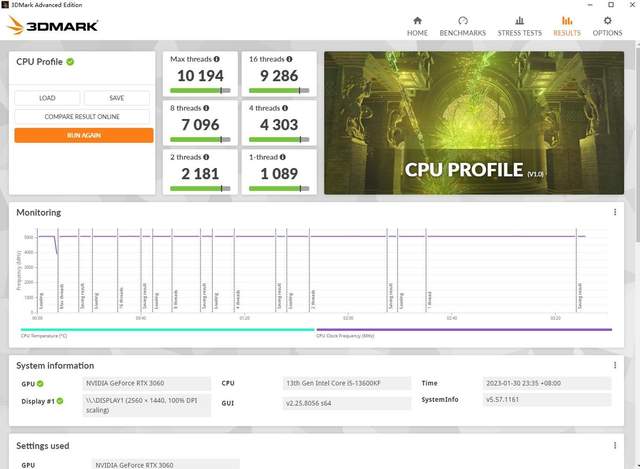

3DMark的CPU Profile跑分，满线程得分为10194。

AIDA64内存性能测试，这里先用默认不开XMP的DDR5-4800MHz进行测试，最终测得读写速度为70742MB/s和67433MB/s，延迟为88.5ns。

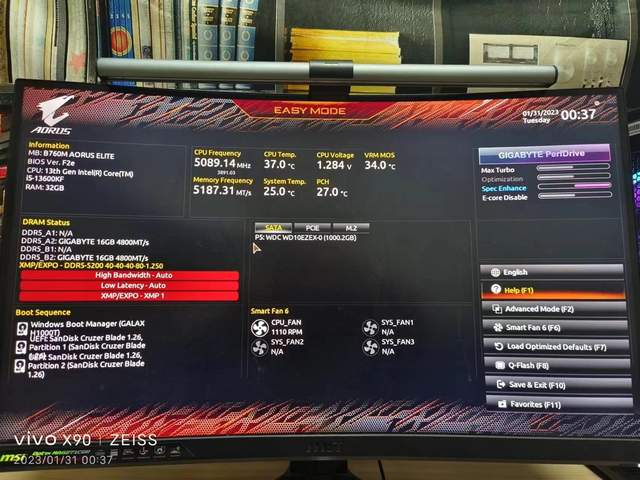

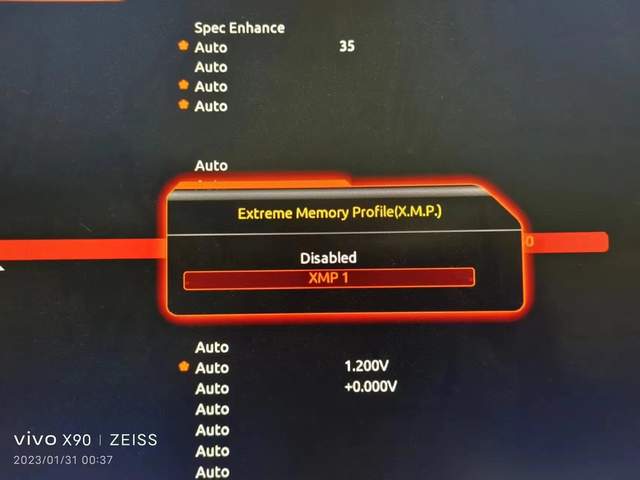

进入BIOS开启XMP之后，内存频率会提至DDR5-5200MHz。

在开启XMP后，内存的读写速度提升至了74880MB/s和73051MB/s，延迟为84.4ns。

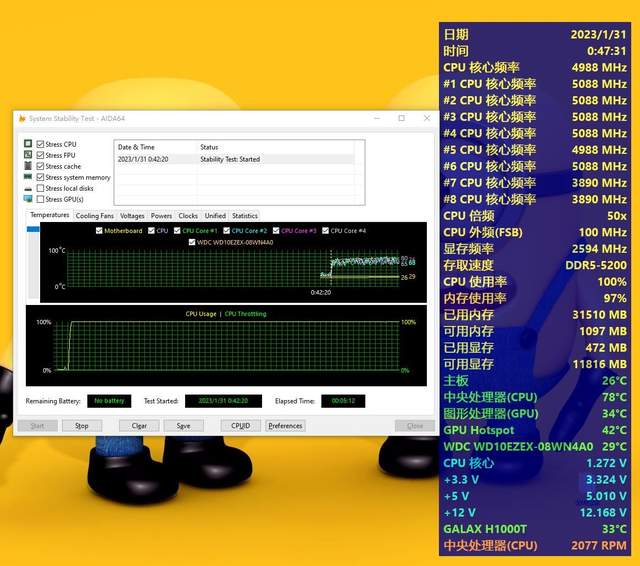

最后是CPU的温度测试，在开启AIDA64拷机功能进行了5分钟的压力测试后，CPU的核心温度为78℃，全程无降频提示，看来这一代的制程和架构改善确实带来了能效上的提升。

五、总结

从实际的拆解和性能测试来看，技嘉这款小雕B760M AORUS ELITE确实有着优秀的表现，它那强劲的12+1+1相60A DrMOS供电可以完美释放13代酷睿处理器的性能，无论是i5主流级处理器还是i7、i9这种高端处理器都可以轻松带动，而且充足的PCIe、M.2插槽、前置USB和I/O接口也是保证了日常扩展和以后升级的需求，加上人性化的显卡卡扣和免工具M.2固定设计，整个装机体验是十分的舒服，想要装13代酷睿平台的话，技嘉小雕B760M AORUS ELITE可以说是非常值得入手的选择。
