卸下电脑主板的伪装 扒一扒主板那些看不到的秘密

说到电脑主板，大家可能就会联想到主板的扩展性、CPU供电能力、是intel的芯片组还是AMD的芯片组等直接体现主板性能、定位的方面。对于主板上的散热片及接口装饰罩部分，可能看着很眼熟，但其实也不是很了解。在这些亮骚的外观下，那些看不到的部分都有些什么呢？未知的东西总是能吸引人的兴趣，下面就给大家展示一下电脑主板那些看不到的部分。

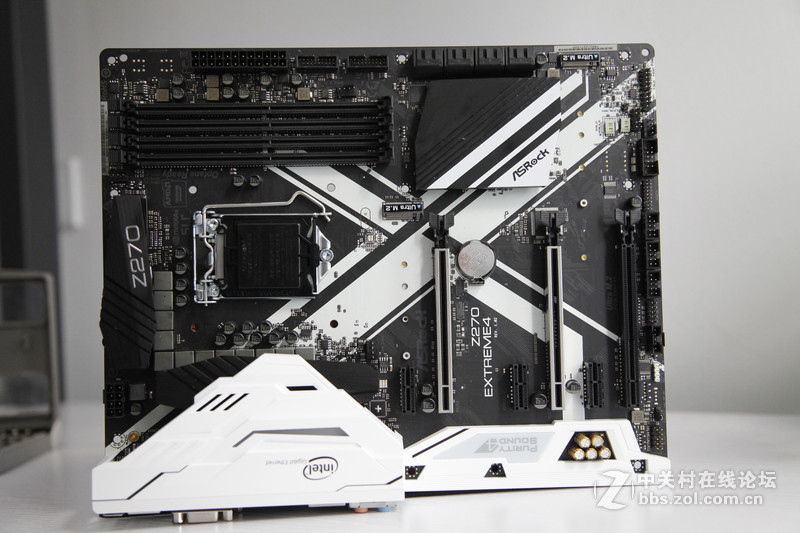

下面拆解的是华擎的Z270 Extreme 4，目前比较热门的一块主板。主板的遮盖部分主要是CPU供电组散热、主板芯片散热和I/O接口及音频装饰罩。

主板CPU供电组散热片。

接口装饰罩，装饰性还是很强的，而且有板载RGB灯。

主板芯片散热。

背部则是一排排整齐的焊点，单背部的焊点其实也能大致判断一块主板的扩展性如何。如CPU供电、PCI扩展接口等都能比较清楚的看到。主板的装饰罩和散热片是通过主板背面的紧固螺丝固定的，标红圈的就是这些紧固螺丝。

直接拆下背部的紧固螺丝就可以把散热片和保护罩拆下了。

拆下的螺丝和无线网卡天线挡板。

两片CPU芯片组散热片。

散热片底部会贴有导热硅胶片，导热硅胶片为软性片状，非常适合作为填充缝隙的导热材料，而且耐老化性能良好，不过导热性会比常见的硅脂差很多。

主板芯片散热片。

I/O接口保护罩，可以看到RGB灯连接线。

拆开“外衣”后的主板。缺少了保护罩和散热片的主板看着光秃秃的，感觉怪怪的，总觉得少了一点什么。

CPU供电组，总共是12相供电，应该是核心等效8相+核显2相,另外SA和IO各1相。红线区域就是供电组MosFET场效应管，CPU供电组的主要热源，两个散热片主要是为它散热的。

MosFET场效应管加上散热片。

CPU供电主控芯片ISL95824，原生支持4+2相.

主板芯片组。主板上除了PCIe、内存的控制由CPU集成控制以外，I/O接口、SATA接口、CPU供电等都是由主版芯片组控制。

主板的音效区域，基于Realtek ALC 1220 HD Audio Codec的Purity Sound 4集成音频方案,搭配TI NE5532运放和Nichicon Fine Gold系列音频电容等。

板载无线WiFi/蓝牙模块的M.2扩展插槽,支持2230尺寸规格，想要无限WI-FI和蓝牙功能的话可以购买相关的配件加上。

上面就是拆开散热片和保护罩后的主板展示，撕开了那层遮挡的面纱，其实主板也没有什么秘密可言了。遮挡部分主要就是为了给主板的MosFET场效应管和主板芯片散热，而I／O保护罩基本就是纯装饰性的，让主板看起来更炫酷一些。
