#航嘉分享# 航嘉MVP500内部性能测试分享

367浏览 / 0回复

尹赛米亚

尹赛米亚

13
精华
1327
帖子

等  级:Lv.8
经  验:36674
  • 身份验证
  • 星空(中国)骨干
  • 点睛之笔
  • 点石成金
  • 滴水穿石
发表于 2015-09-25 23:28:04
电梯直达 确定
楼主

  EMI滤波部分用了两个X电容,两对儿Y电容,两个共模电感,其中交流电入口处的X电容引脚设置了泄电电阻,MOV和保险(放心保)管也都在,这是一个非常完整的EMI滤波电路,航嘉这部分做的到位是因为他们现在制程中不允许有不能通过EMC实验测试的方案出现,所以即便是针对入门市场,EMI滤波电路都是完整可靠的。这对电网和其他设备有好处,对电源输出质量没有什么关系。


#航嘉分享# 航嘉MVP500内部性能测试分享

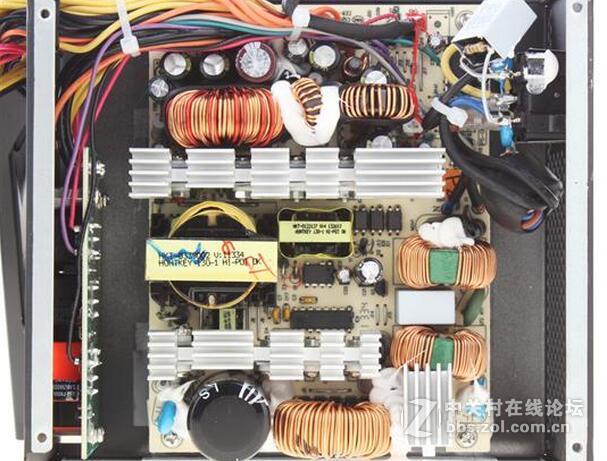

电源采用了CM6800控制的主动式PFC和PWM双管正激 二次侧肖特基管整流,其中3.3V采用单路磁放大的方式输出,这个方案在当前最常见。


#航嘉分享# 航嘉MVP500内部性能测试分享

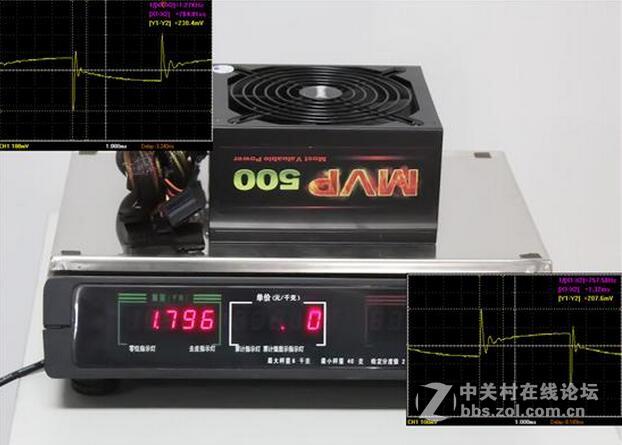

动态负载测试没有太大问题,具体表现好坏可以看下面两个排行榜。


#航嘉分享# 航嘉MVP500内部性能测试分享

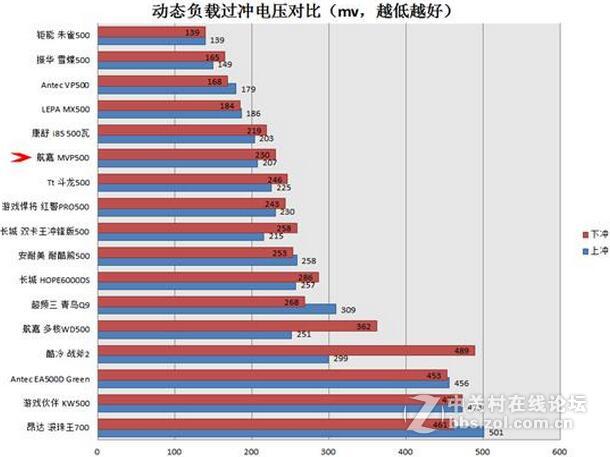

动态负载下过冲电压值排行榜


#航嘉分享# 航嘉MVP500内部性能测试分享

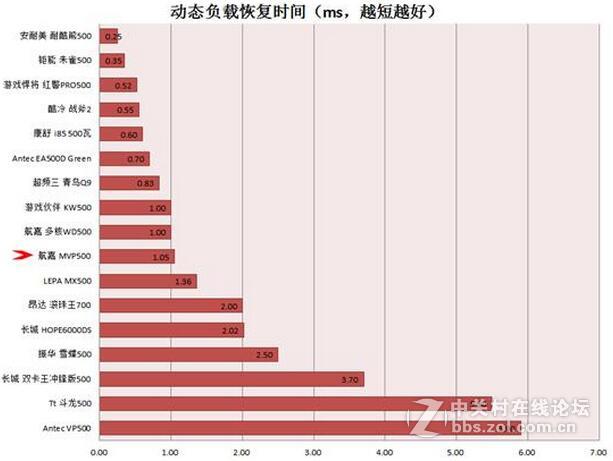

动态负载下电压恢复时间排行榜


#航嘉分享# 航嘉MVP500内部性能测试分享

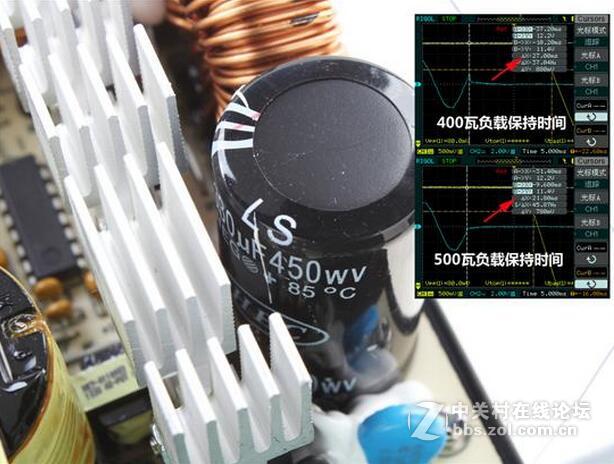

  保持时间的测试,即便是满载都有21ms的表现,这在500瓦电源中并不多见,80%负载下就更多了,主电容立功了,是一颗HEC的330uF,85摄氏度耐温,450V耐压的电容。


#航嘉分享# 航嘉MVP500内部性能测试分享

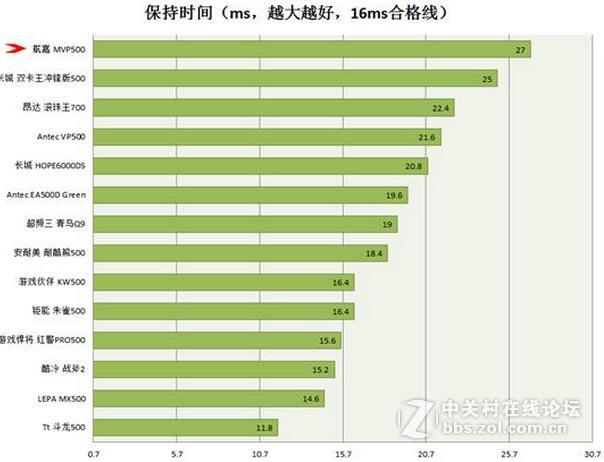

400瓦负载保持时间排行榜


#航嘉分享# 航嘉MVP500内部性能测试分享
