国产良品——航嘉super450电源评测

航嘉super450电源是一款额定功率为450W的电源，采用全金属电镀外壳设计，显得非常亮眼，并且能够增加电源的防护性能，防止氧化和其他侵蚀；产品尺寸为15cm*14cm*8.5cm，既能够搭载于普通机箱，又能够满足小型机箱使用。

航嘉super450电源

航嘉标识

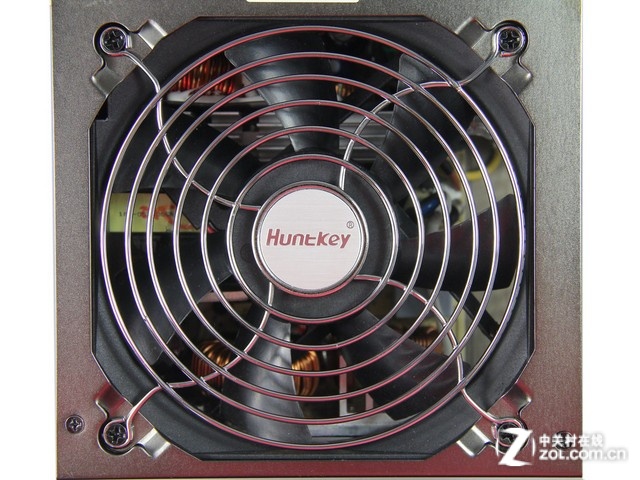

    电源采用了一枚12cm的散热风扇，并且风扇中部有着非常显眼的“HuntKey”产品标识，展现这款电源的身份；电源整体只在风扇位和电源开关一侧开口，在满足散热需求的同时最大限度的隔绝了灰尘对内部元器件的侵蚀。

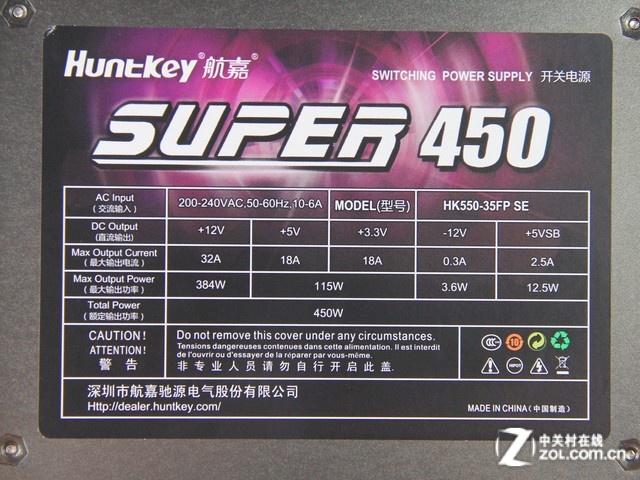

铭牌参数

    从产品铭牌上我们可以看到这款电源的额定功率为450W，能够满足一般游戏平台的用电需求；+12V标定输出功率为384W，支持高效CPU和显卡用电。采用单独电源开关能够减少电源待机消耗，更加节能省电。

 航嘉super450电源是一款非模组电源，那么电源线材接口是否够用，线材长度是否能够满足背线安装都是玩家特别关心的问题，接下来为大家测量一下线材长度，为各位玩家提供参考。

充足的线材接口

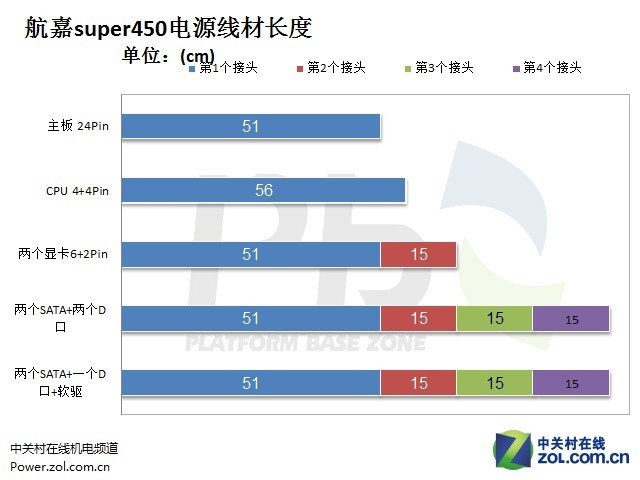

线材长度

     航嘉super450电源有一个20+4pin的主板接口、1个4+4pinCPU接口、两个6+2pin显卡接口、4个SATA接口、3个大4D接口和一个软驱接口，并且线材长度也充分满足玩家的背线需求。

一款电源我们除了关注其额定功率外，更应该去关注电源的转换效率，转换效率决定了这款电源的输出效率，转换效率越高，则这款电源表现也就越好。航嘉super450电源在半载和满载情况下转换效率都达到了80%以上，直逼铜牌效果，相对表现还是非常不错的。

负载转换效率

待机转换效率

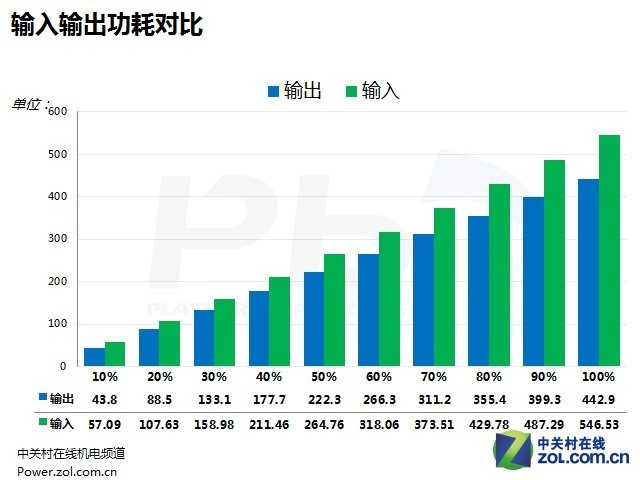

输入输出功耗比

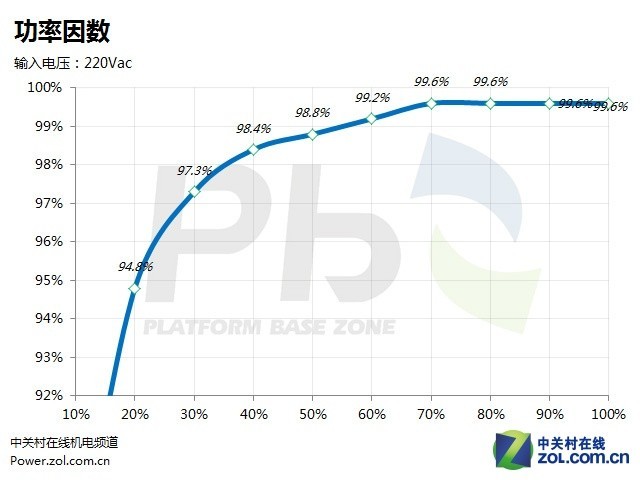

功率因数

    从上图几张这款电源的运行效率表现来看，电源的转化效率能够接近铜牌标准；并且电源在待机时候功耗为0.31W，消耗比较低；输入和输出的功率差值不是很大，说明这款电源的转换率还是可观的；采用主动式PFC设计，转化功率因数能够达到99.6%。

了解了这款电源的外观和架构，接下来测试一下电源负载之后的电压表现，看看其是否平稳。

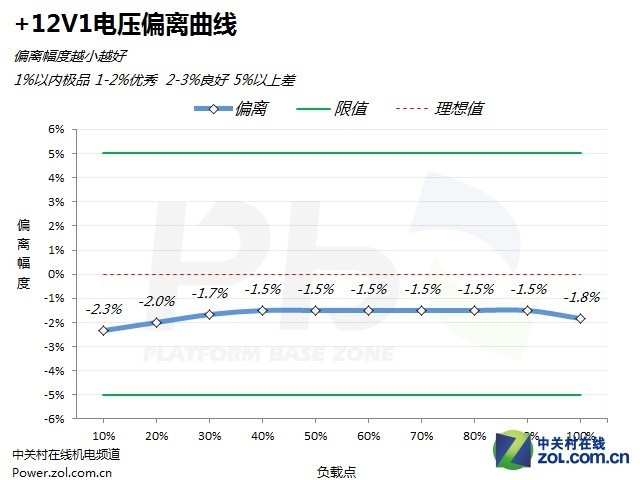

+12V电压偏离曲线

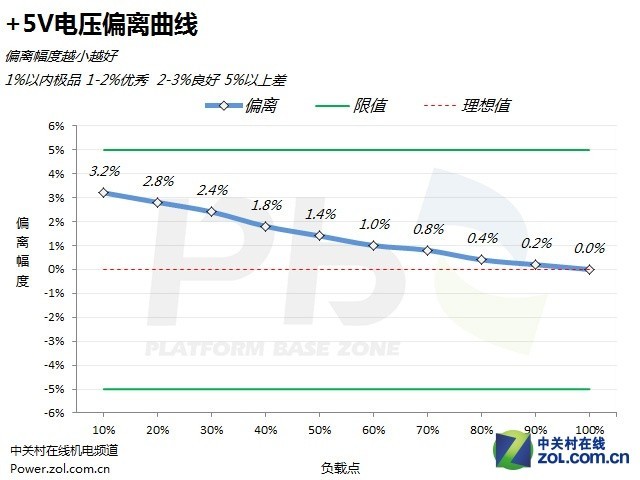

+5V电压偏离曲线

+3.3V电压偏离曲线

     从上面四幅图中我们可以看到，航嘉super450电源的电压偏离还是相对稳定的，都在限值之内，这说明这款电源在负载工作的时候能够提供相对比较稳定的输出，保障用电安全。

从外观上看来，航嘉super450电源给人的感觉是非常亮眼的，不知道内部是否也是做工精细呢？接下来随笔者拆开外壳了解一下这款电源的内部电路结构。

内部电路

    航嘉super450电源内部电路做工是比较精细的，铜线圈比较粗而且缠绕均匀，采用了二级滤波电路和主动式PFC技术让电源输出更加稳定和高效，变压器两侧的散热片采用了较厚的铝片设计，能够有效传导热量进行散热，保护电路板的安全。

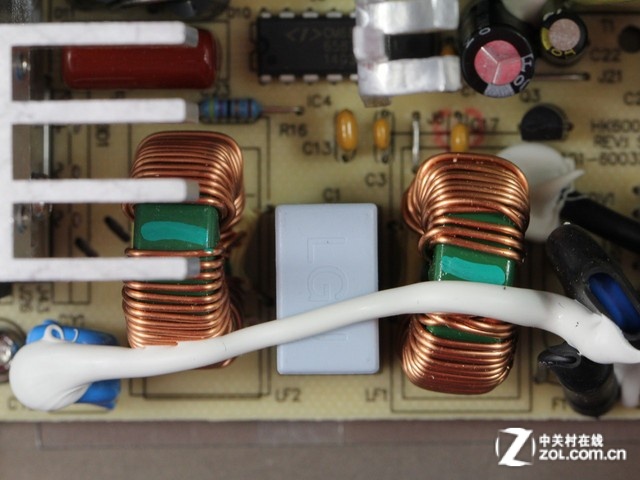

二级EMI滤波

    电源采用了二级EMI滤波设计，如上图所示，二级EMI是由两个Y电容一个X电容，保险管和一些差模电感和共模电感组成的。往往第一级滤波是不能完全消除市电中的电磁和杂质，因此采用二级滤波能够有效保证电流的纯净，进而保证电源的高效输出和用电硬件的安全。

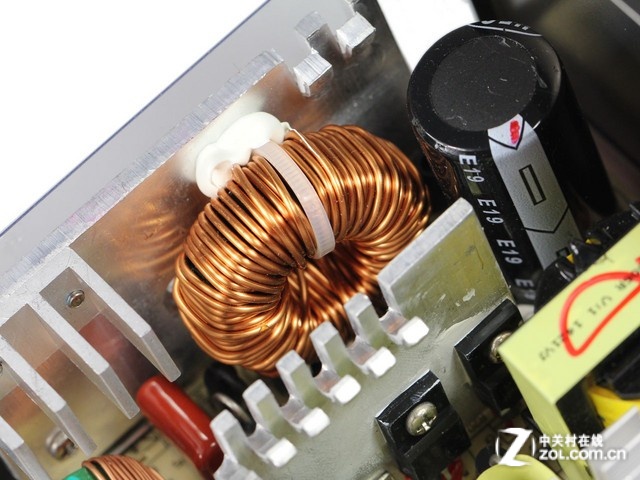

主动式PFC线圈

    航嘉super450电源采用了较粗的PFC电感线圈，采用主动式PFC设计能够有效提高电源的转换公因数，提升输出效率。

变压器

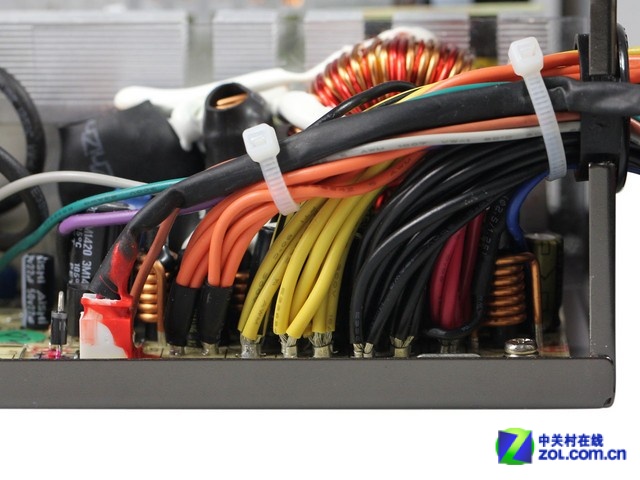

输出端电路

     电源采用了大小两个变压器，能够有效将市电降压，提供平稳电流，并且通过输出端的电感和电容将电流转化为高效纯净的电流输送出去，保障主板、CPU、显卡和其他硬件的用电需求。
