电缆故障闪测仪|电缆故障测试仪工作原理

本文介绍电缆故障闪测仪使用方法及工作原理如下，在使用电缆故障闪测仪寻测电缆故障时，先在故障电缆一端对故障相加高压， 用电缆故障闪测仪进行粗测故障点一旦被击穿，屏幕上将显示电缆故障点到测试端的距离波形。然后由电缆故障路径仪查明故障电缆的路径(即走向)，最后根据粗测距离和电缆走向，用电缆故障定点仪精确测定出故障点的具体位置。鼎升电力工程师详细讲解电缆故障闪测仪工作原理

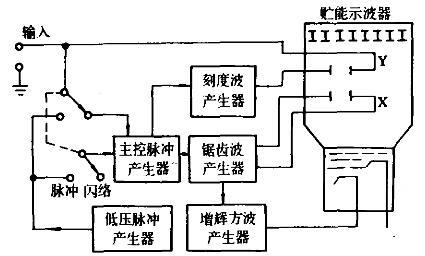

图4.4—3 闪测仪基本方框图

电缆故障闪测仪用低压脉冲、直流高压闪络、冲击高压闪络等方法取得的信号，经分压器后加到贮能示波管的Y偏转板， 另一方面用来启动主控脉冲产生器，产生三个相隔为5ms的主控触发脉冲。其中一个送到锯齿波产生器，从而发出锯齿波扫描电压，送X偏转板记录被测 信号。后两个主控触发脉冲相继送到刻度波产 生器，产生两组时隔5ms的时标刻度。大刻度 之间的间隔为5μs，小刻度间的间隔为1μs。每个小刻度代表80m距离(对油浸纸绝缘电缆而 言)。图中增辉方波产生器的作用与一般示波器 相同。为了既能够观察整个慢过程，又能观察所选择的一段快过程，我们使之扫描速度的快慢能调节，起点亦可延迟。闪测仪的基本工作波形 如图4.4—4所示。

电缆故障闪测仪基本波形

鼎升电力生产的DFDL-S电力电缆故障测试仪由电缆故障闪络测试仪、电缆故障路径仪、 电缆故障定点仪三部分组成, 适用于电力工程，电网及供电系统有线通信电缆和电力输电缆线路维护的重要测试工具。
