CS5466AN C to HDMI 2Lane 8K30(4K144)集成PD3.0、可挂3.0HUB

集睿致远/ASL最近新推出的CS5466是一款Typec转HDMI2.1高度集成的单芯片

HDMI TMDS传输支持高达每通道6Gbps的最大允许数据速率，在60Hz刷新率下提供高达4Kx2K的24位彩色显示。CS5466支持dsc1.1/12a压缩视频传输流，并应用FEC解码，以确保无视觉故障的DSC比特流传输。

HDMI发送器包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含HDCP，CS5466允许安全传输受保护的内容。嵌入式密钥可用，可提供最高级别的HDCP密钥安全性。

支持4k@60Hz，最大分辨率/定时高达8K@30Hz /4K@144hz

支持DSC V1.2a，并与前一版本向后兼容

支持DSC解码器和直通模式

嵌入式32位RISC-V处理器和SPI闪存

USB电源传输（PD）V3.0兼容

嵌入式EDID（如果终端设备没有EDID，CS546X将响应EDID）

支持HDCP 1.4和HDCP2.3以及片上密钥，以支持HDCP中继器

支持RGB 4:4:4 8/10/12位bpc和YCbCr 4:4:4:4:2:4:0:8/10/12位bpc

最多支持32个16/20/24位音频通道，采样频率最高可达192kHz

支持USB Billboard进行固件更新

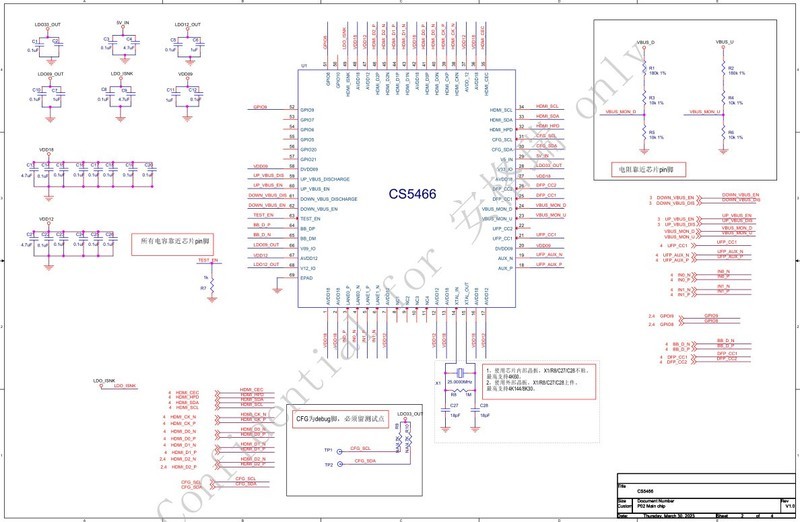

CS5466设计Type-C转HDMI8K30HZ或者TYPEC转HDMI4K144HZ高刷视频转换方案电路原理图如下
