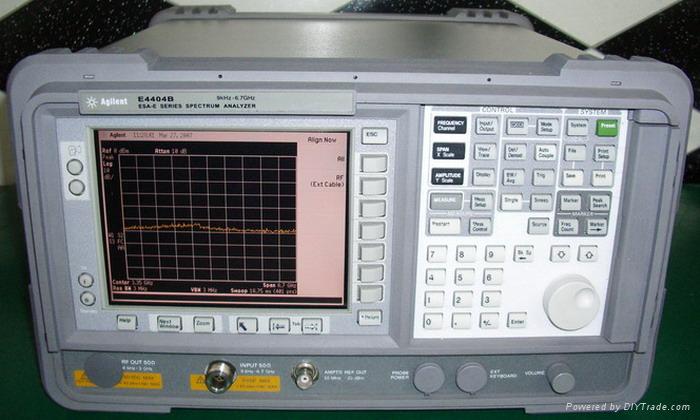

供应 Agilent E4404B 6.7 GHz

供应 Agilent E4404B 6.7 GHz

欧阳R:135

3722

9325

 频率指标

 频率范围频段 0

 9 KHz - 3.0 GHz(直流耦合）

 0

 100 KHz - 3.0 GHz(交流耦合）

 1 2.85 GHz - 6.7 GHz

 频率基准 （选件1D5）

 老化率 ±2×10-7/年 ±1×10-7/年

 温度稳定度 ±5×10-6 ±5×10-8

 调整率 ±5×10-7 ±1×10-8

 频率读出

 精度(起始处，终止处，中心处，频标处): ±（频率读数×频率基准误差1+间隔精度+RBW的15%+10 Hz）

 频标计数器2 精度2： ±（频标精度×频率基准误差1+计数器分辨率+1Hz×N4)

 计数器分辩率 可在1Hz - 100KHz之间选择

 频率间隔：

 范围： 0

 Hz（零扫频间隔），100Hz×N4到频谱仪的频率范围 分辩率： 2 Hz×N4

 精度： 间隔的±1%

 频率扫描时间

 范围： 5ms - 2000s

 间隔=0Hz（选件AYX）： 5ms - 2000s；20μs- 2000s(RBW≥1KHz)

 精度： ±1%

 扫描触发： 自激、单次、电源、视频、外部、延迟和选通（选择1D6）

 延迟触发范围： 1μs-

 400s 分辩率带宽（RBW） 范围： 1 KHz - 5 MHz（-3 dB),按1，3，10顺序分档；9 KHz - 120 KHz

（-6 dB)EMI带宽 选件IDR： 增加10，30，100和300 Hz（-3 dB)带宽和200 Hz（-6 dB)EMI带宽

 精度： 1 KHz - 3 MHz RBW ±15% 5 MHz ±30% 10 Hz - 300 Hz RBW ±10%

 选择性（典型值）-6 dB/-3 dB 10 Hz - 300 Hz(选择1DR) <5:1 1 KHz - 5 MHz <15:1

 视频带宽

 范围： 30 Hz - 3 MHz6,按1，3，10顺序分档 选件1DR： 1 Hz - 3 MHz6

 稳定度噪声边带（1 KHz RBW，30Hz VBW和取样检波器）

 与连续波信号的偏离≥10 KHz ≤ -90 dBc/Hz+20LogN4 与连续波信号的偏离≥20 KHz

 ≤ -98 dBc/Hz+20LogN4 与连续波信号的偏离≥30 KHz ≤ 100 dBc/Hz+20LogN4 与连续波信号的偏离≥100 KHz ≤ -112 dBc/Hz+20LogN4

 剩余调频

 1 KHz RBW，1 KHz VBW0 ≤ 150×N4Hz pk-pk(100ms)

 选件1D5 ≤ 100×N4Hz pk-pk(100ms)

 选件1DR，1DE ≤ 2×N4Hz pk-pk(20ms) 与系统相关的边带（与连续波信号的偏离） ≥30 KHz

 ≤ -65 dBc+20LogN4

 幅度指标

 幅度范围

 测量范围： 从显示的平均噪声电平至大安全输入电平

 输入衰减器范围 0 - 60 dB,以5 dB步进

 大安全输入电平

 平均连续功率 （输入衰减器≥15 dB)： +30 dBm(1W)

 峰值脉冲功率 （输入衰减器≥30 dB)： +30 dBm(1W)

 直流 E4401B(75 选件1DP): 100 Vdc 1

 dB增益压缩（输入混频器^5上的总功率） ≥50 MHz 0 dBm ≥6.7 GHz -3 dBm ≥13.2 GHz -5 dBm

 显示的平均噪声电平（dBm)(输入端匹配负载，0dB衰减，取样检波器，30/1 Hz VBW）

 1 KHz RBW 10 Hz RBW（选件1DR） 带前置放大器（选件1D5）时的1

 KHz RBW 带前置放大器（选件1DR，1DS）时的10 Hz RBW

 400 KHz - 1 MHz ≤-115 ≤-134 ≤-131 ≤-149 1 MHz - 500 MHz ≤+119 ≤-138 ≤-135 ≤-153 500

 MHz - 1 GHz ≤-117 ≤-136 ≤-133 ≤-151 1 GHz - 1.5 GHz ≤-113 ≤-132 ≤-129 ≤-147

 显示范围

 对数刻度： 0,1,0.2,0.5dB/格和1-20 dB/格，按1 dB步进，10格显示

 RBW≤300 Hz（选件1DR） 自参考电平起0至-120 dB经校准 RBW≤1 KHz 自参考电平起0至-85

 dB经校准 线性刻度 10格 刻度单位 dBm,dBmV,dBμV,V和W 在50 MHz处输入衰减的转换不确定度

 衰减设置 0 dB - 5 dB ±3.0 dB 10 dB 参考 15 dB ±3.0 dB 20

 - 60 dB（Agilent E4401B) ±（0.1 dB+0.01×衰减器设置） 20 - 65 dB ±（0.1 dB+0.01×衰减器设置）

 总幅度精度9±(0.54 dB+绝对频率基准） 射频输入驻波比（在调谐频率上）10 dB衰减

 100 KHz - 6.7 GHz ≤1.4:16 分辩带宽转换不确定度（相对于1 KHz RBW，在参考电平上）

 10 Hz - 3 MHz RBW ±0.3 dB 5 MHz ±0.6 dB

 参考电平

 范围 与幅度范围相同

 分辩率 对于对数刻度为0.1

 dB；对于线性刻度为参考电平的±0.12% 精度（参考电平衰减器设置）

 -10 dBm 至 -60 dBm ±0.3 dB -60 dBm 至 -85 dBm ±0.5 dB -85 dBm 至 -90 dBm ±0.7 dB

 显示器刻度的逼真度

 对数大累积

 0 dB 至 -85 dB ±(0.3 dB+0.01×偏离参考电平的dB数） 0

 dB 至 -98 dB(选件1DR） ±(0.3 dB+0.01×偏离参考电平的dB数） 98

 dB 至 -120 dB(选件1DR) ±(2 dB+0.01×偏离参考电平的dB数）

 对数增量精度 0 dB 至 -85 dB 自参考电平起±0.4 dB/4 dB

 线性精度 参考电平的±2%

 线性到对数的转换不确定度 在参考电平上为±0.15 dB

 对数刻度转换 无误差

 寄生响应

 二次谐波失真 10 MHz - 500 MHz 10 MHz -500 MHz

 对于输入混频器^5上的-30 dBm 音频信号而言，<-65 dBc(+35 dBm SHI) 500 MHz -1.5 GHz

 对于输入混频器^5上的-30 dBm 音频信号而言，<-75 dBc(+45 dBm SHI)

 1.5 GHz -2.0 GHz 对于输入混频器^5上的-10

 dBm 音频信号而言，<-85 dBc(+75 dBm SHI) >2.0

 GHz 对于输入混频器^5上的-10 dBm 音频信号而言(或低于显示的平均噪声电平），(+90 dBm SHI)

 三阶互调失真

 100 MHz - 6.7 MHz 对于输入混频器-7上的两个-30
