ASL集睿致远CS5212：DisplayPort/DP转VGA转换器芯片的概述与应用

CS5212是集睿致远ASL公司推出的一款高性能DisplayPort（DP）转VGA显示接口集成电路，专为将数字视频信号转换为模拟VGA输出而设计。该芯片凭借其高集成度、低功耗和广泛兼容性，成为笔记本电脑、台式机、适配器及转接器等设备的理想选择。

ASL集睿致远CS5212主要特性

接口兼容性

支持DisplayPort v1.1标准，兼容2通道数字输入（RBR 1.62Gbps/HBR 2.7Gbps），内置自适应均衡器以优化信号质量

VGA输出接口集成三重8位DAC（数模转换器），时钟频率高达210MHz，支持分辨率最高达2048x1536@60Hz（缩小消隐模式

内置8051核心微控制器，支持I2C主从通信（最高400kHz），并集成EDID功能，可自动响应终端设备的显示需求

无需外部晶体振荡器，通过嵌入式LDO（线性稳压器）简化电源设计，工作电压为3.3V，待机功耗低于100μW46。

内置V-sync/H-sync 5V缓冲器，支持热插拔检测（HPD），符合VESA VSIS v1r2标准，确保信号传输的稳定性和兼容性

ASL集睿致远CS5212应用场景

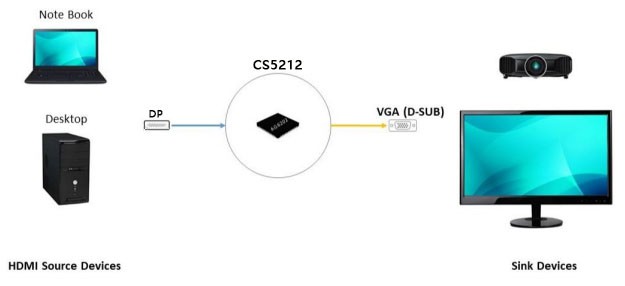

CS5212广泛应用于需要数字信号转模拟视频输出的场景

消费电子：如笔记本电脑、台式机主板，支持老式VGA显示器连接

工业设备：用于工控显示系统、对接装置等需高分辨率适配的领域

转换器与转接器：设计为加密狗或转接器时，元件少，BOM成本低，适合量产

ASL集睿致远CS5212技术优势

简化设计:采用QFN32 4x4封装，电路设计简洁，仅需少量元件即可实现完整功能，降低开发复杂度

高性价比:相比同类方案，CS5212无需外置EEPROM，通过内部预编程ROM支持自定义配置，进一步压缩成本

宽分辨率支持:支持多种分辨率模式（如1920x1200、2048x1536等），覆盖主流显示需求，同时兼容18/24位色深
