什么？PCB居然可以这样玩？-深圳健翔升电路给您揭秘-关于PCB电路板新玩法

Pcb电路板是只有绿色吗？

在生活当中，大多数人所见的PCB电路板都是绿色的，但是PCB电路板是只有绿色的吗？

关于解答这一问题，首先我们要了解PCB电路板上面的绿色油墨和白色字符是什么，而又有什么样的功能。

一、什么是 丝印？

丝印通常是用作在 PCB 板上制定有用的信息，可以在组装过程帮助用户，用于标记元器件值，零件编号、极性等信息，还包含版本、制造商等信息。

丝印可以是字母、数字、文字甚至是图案

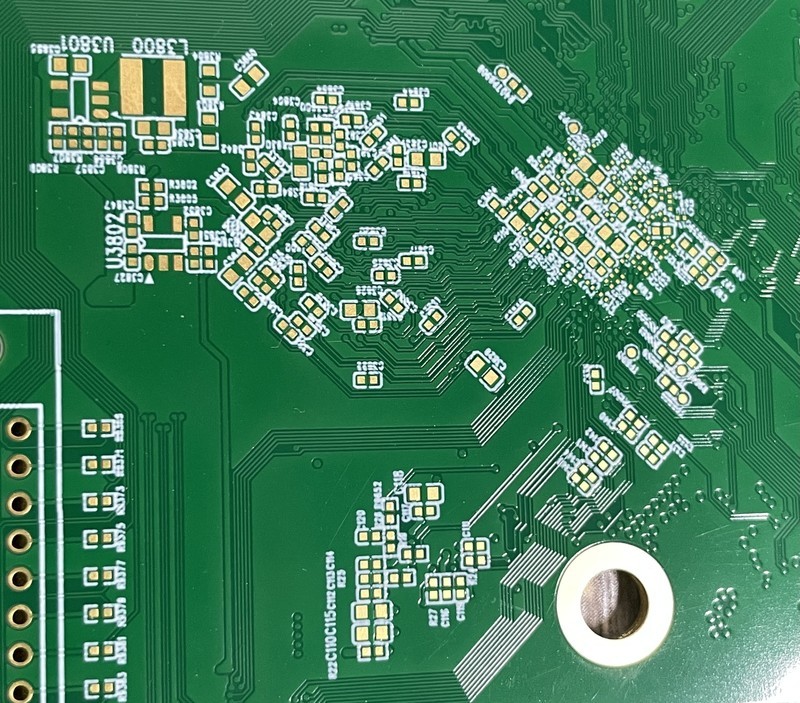

PCB 丝印是在 PCB 制造过程中完成的，但用于 PCB 组工艺步骤。下图为成品图上的丝印案例。

二、PCB 丝印包含哪些信息？

1、极性参考标志

2、确定测试点

3、元器件位号参考标志

4、元器件边界

5、元器件引脚标记

6、每块板唯一的识别号

7、公司标志

8、版本号

9、日期代码

10、制造商的标志、序列号、批号

11、警告符号

12、法规标记

法规标记用于表明设计已通过检查或者符合特定法规。

RoHS、FCC、CE 和电子废物处理标志通常出现在已通过相关检查的消费品和商业产品上。

如果在经过安全检查的设计上看到的另一个标记： UL 标记，此标记表明该设计是由 UL 认证的制造商根据 UL796 和 UL94 标准制造和组装的。

三、PCB 丝印有哪些颜色？

通常，PCB 丝印颜色为白色，这是一种公共颜色，制造起来比较友好。

此外，其他颜色如黄色、红色、黑色也普遍用于 PCB 板设计的初始阶段，粉红色丝印是有些 PCB Layout 最喜欢的颜色（反正不是我），但通常不建议使用这种颜色，因为它具有特殊的特性，对制造过程不友好，可能会导致成本增加。

说完丝印，我们聊一聊油墨

PCB油墨是指印刷线路板所采用的油墨，油墨是PCB板必不可少的一种原材料，主要起到保护PCB板、保护铜皮防止氧化、绝缘等等作用。

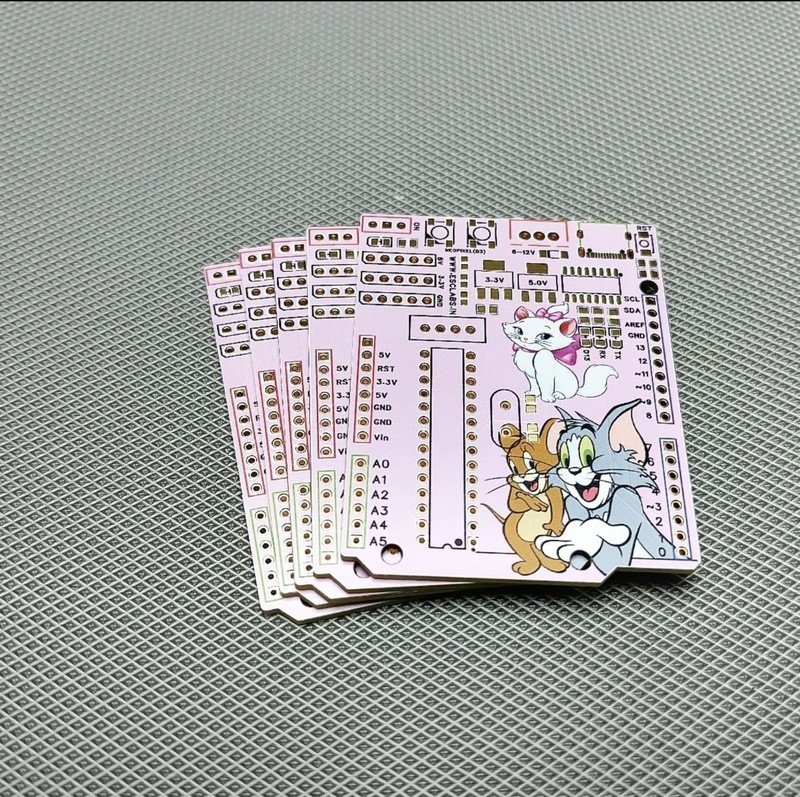

常见的油墨颜色是绿色，实际上对于现在得油墨颜色来说可选择的可能性更多，粉色，紫色......

虽然油墨颜色变丰富了，但是也有很多人担心颜色的变化

会不会对油墨的作用产生影响

PCB线路板上面的油墨，一般来说，无论是什么颜色的防焊油墨，其起的作用是没有太大差别的。主要是视觉上的差异，除了白色用在铝基板和背光源上面会有一定对光线反射的差异外，其它颜色都是用来防焊和绝缘保护。

不同颜色的防焊油墨印刷在电路板上，虽说功能差异不大，但还是有一些微小的差异。首先是，看起来不一样。潜意识里，个人感觉哑光的颜色会在视觉效果上显得比较高档，要求会比较高一些，而使用绿色防焊 油墨的线路板，由于太普遍，就会觉得很普通，好多单面板都是采用绿色的防焊油墨。黑色的相比来说，不易看出线路纹路，遮盖性会更好，可以在一定程度上防止同行抄板。白色对光的反射比较好，一般用在照明或者背光源上面。也因为绿油也生产做得普遍比较多，成本也会相比其它颜色的油墨较低，几乎都有现货。

无论是什么颜色的PCB防焊油墨，一定要具有很好的印刷性和解析度，这样才能满足工厂的丝印要求和生产要求。

小编个人认为虽然大多数厂家都会选择最基础的颜色，但是颜色的丰富也使得关于PCB电路板的玩法变得更加有多样性，趣味性。这也许也是一种小小的进步吧

图片来处为网络分享

以上都是作为一个PCB线路板的销售人员的一些分享，有分享不对的地方，欢迎大家在评论里指出
