双USB4 WiFi7 20相供电 X870E AORUS MASTER主板开箱评测

一、超级雕X870E

AMD 锐龙9000系列CPU早于800系主板几个月就和大家见面了，在大家苦等两个月以后终于见到X870/870E的真身。今天和大家分享的是技嘉的超级雕X870E AORUS MASTER主板。

二、产品开箱

1、包装介绍

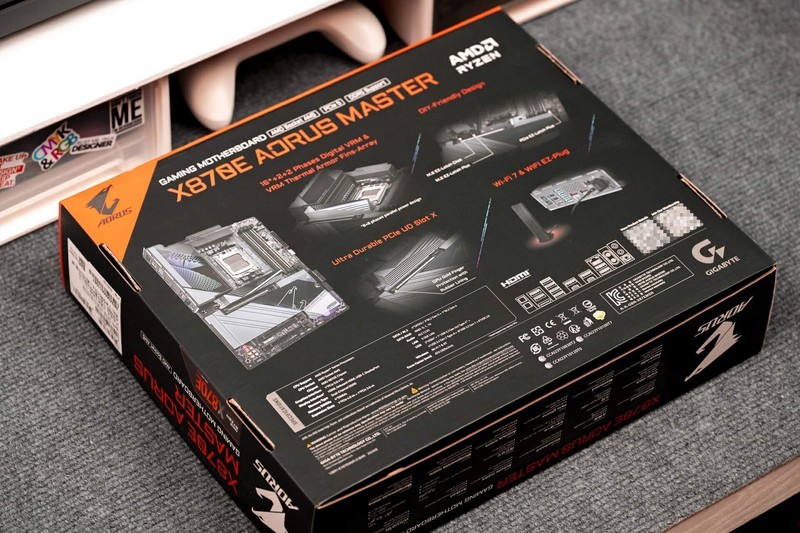

X870E AORUS MASTER主板的包装还是一如既往的高端形象，产品型号、产品的主要卖点在包装都有很明显的体现。

“4年免费质保”的文字虽然不如其他的卖点那么明显，但是遇到问题了是真的可以放心去售后。前段时间我就用到了一次免费帮修服务，给主板针脚歪掉的CPU底座直接免费维修，自己只承担了寄送主板到维修点的快递费。

2、配件介绍

X870E AORUS MASTER主板附送的很多配件在其他主板上很少看到。比如内存散热风扇是绝大部分主板都不会去给的配件。

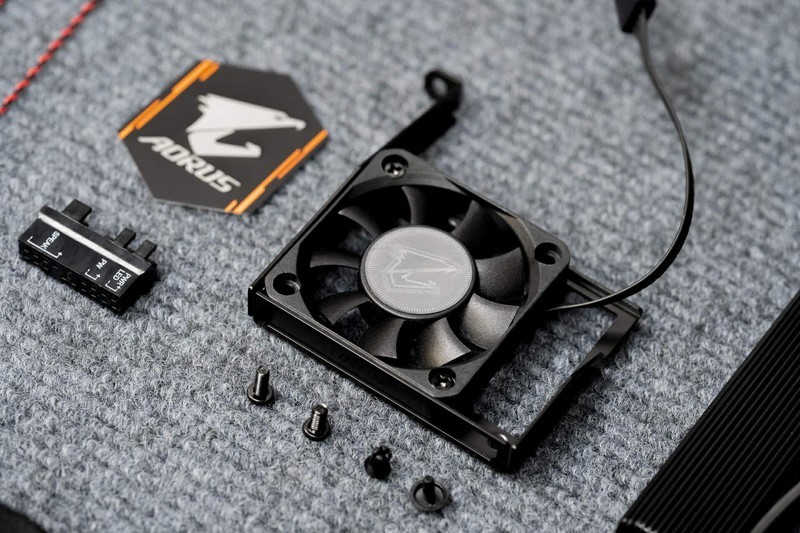

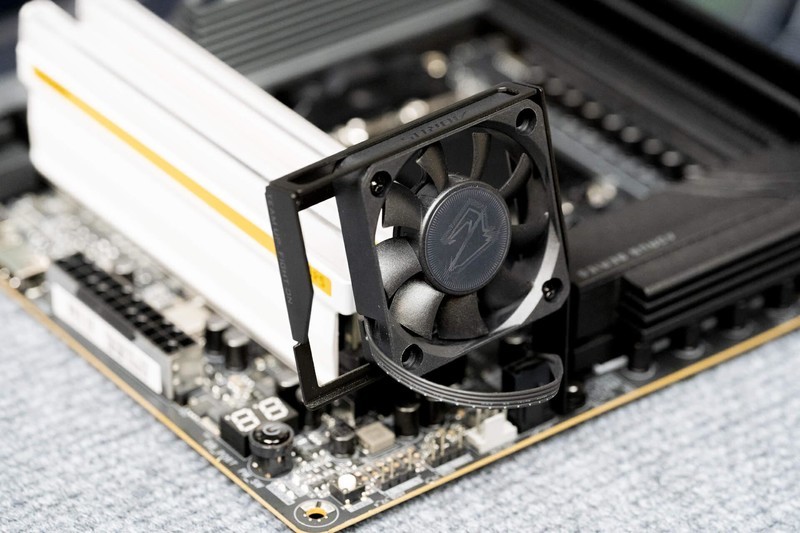

内存散热风扇的设计很巧妙，可以朝向不同的位置安装，装机的时候可以根据自己的硬件灵活调整位置。

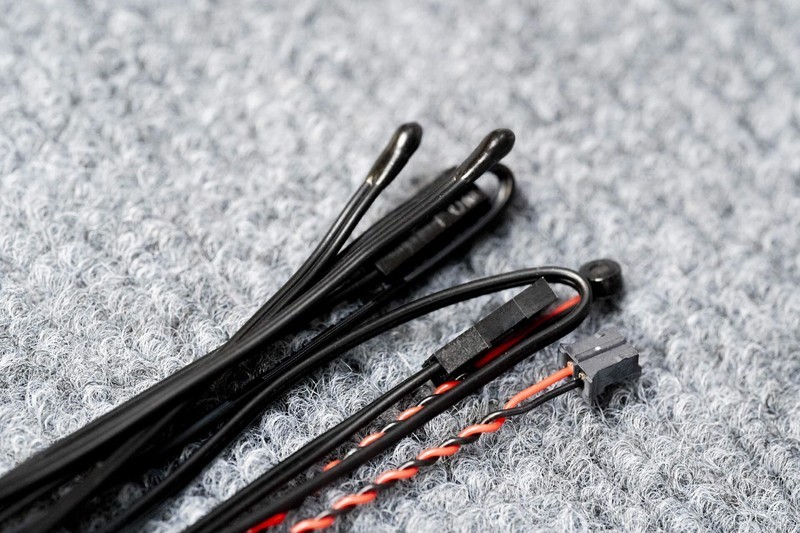

两条温度探头和一条噪音检测探头就是更少见的东西了。这两样配件大大扩展了装机的玩法，适合那些DIYer来搞一些个性化的装机。

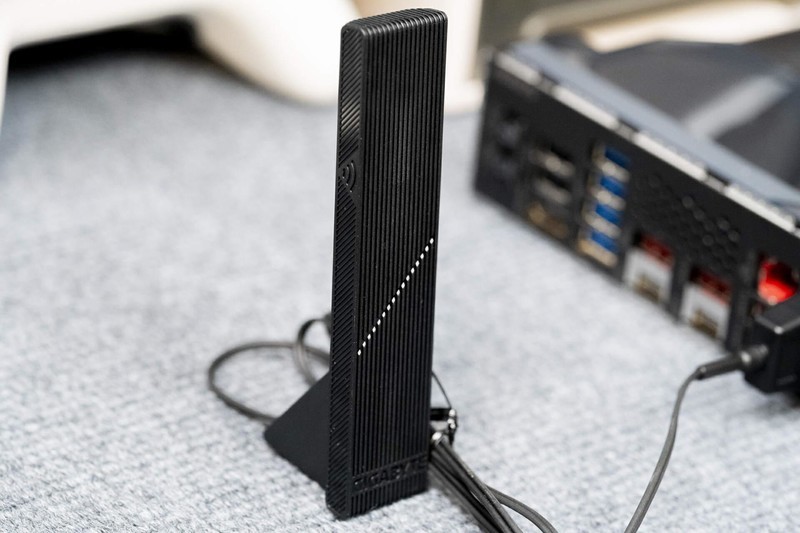

支持Wi-Fi7的手机和平板还不多见，Wi-Fi7路由器也还远远没到普及的地步，但是X870E AORUS MASTER主板已经支持到了，并且附送了磁吸的一体式插接Wi-Fi天线，不用再手动拧螺丝固定了。

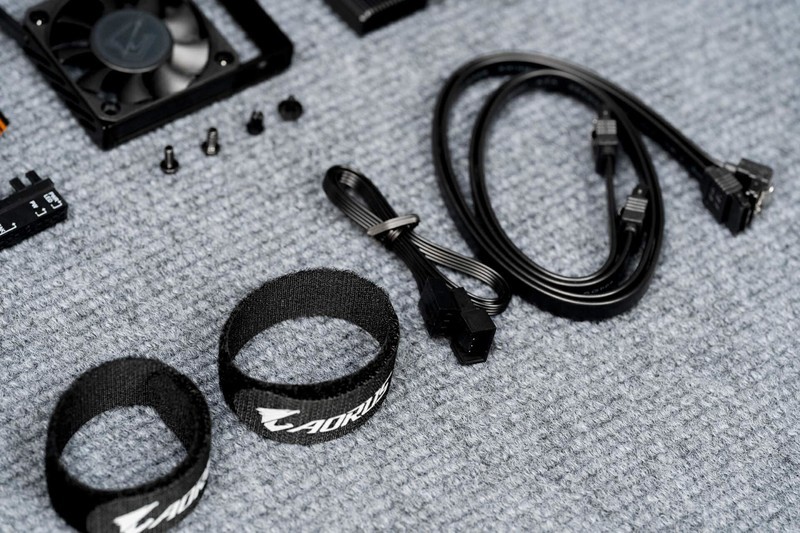

其余的配件就是SATA线、魔术贴等常见的东西了。

三、主板细节

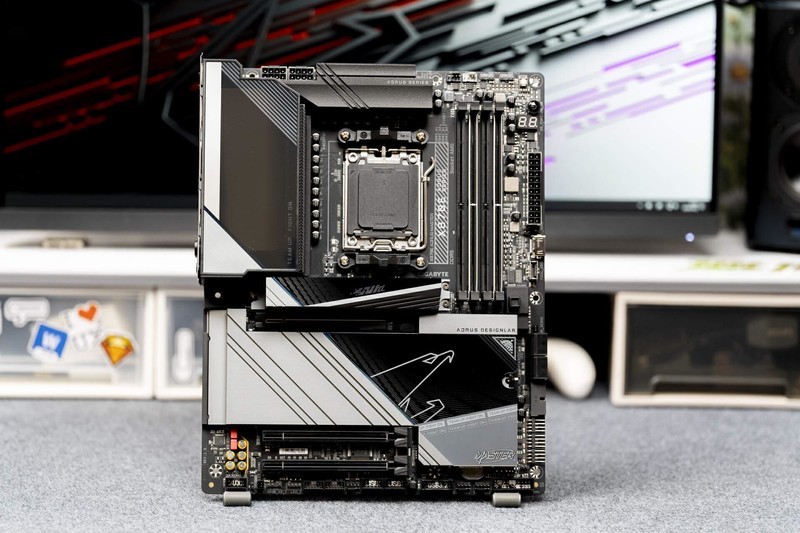

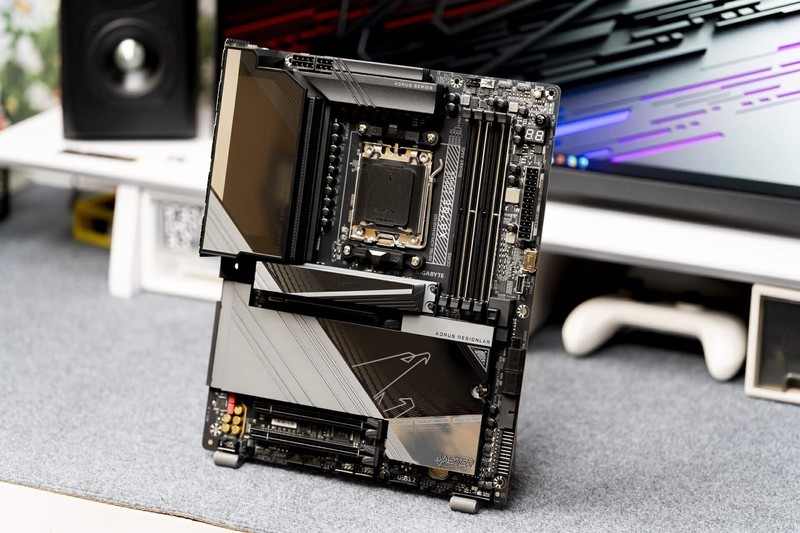

主板的配色很沉稳，满满的堆料，大面积的散热片覆盖在主板上，很多元件被隐藏和保护在这些金属盖板下面。

1、DDR5内存插槽×4

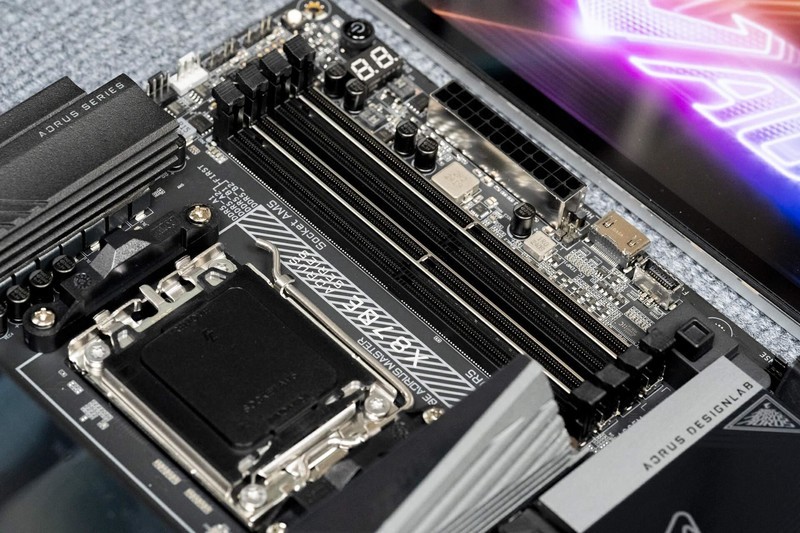

四根内存插槽在大部分ATX主板上是常规配置。X870E AORUS MASTER主板的内存插槽可以支持到DDR5-8600（OC）规格的 内存，单槽支持64GB容量，插满四条内存就可以组成256GB容量。

设计师给第2/4条内存插槽设计了金属罩，可以起到加固插槽强度，提高耐用性，屏蔽干扰信号的作用，对于内存超频的稳定性可能也会有加成。

2、硬盘位

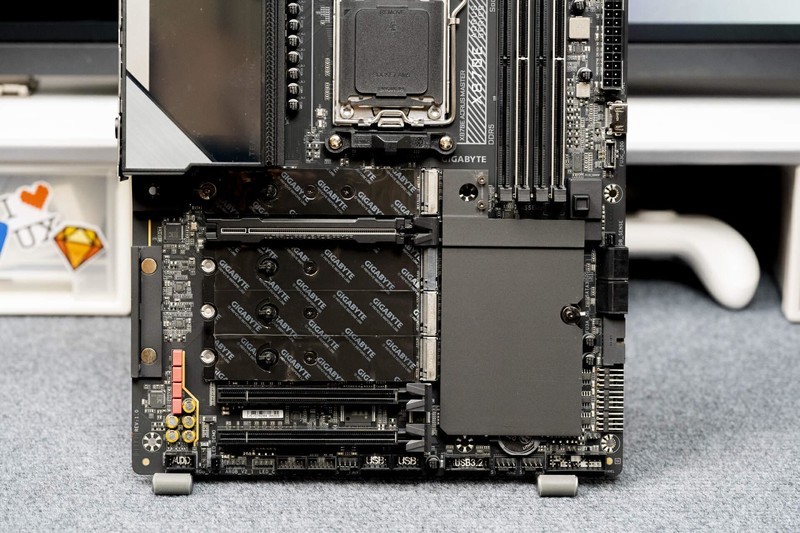

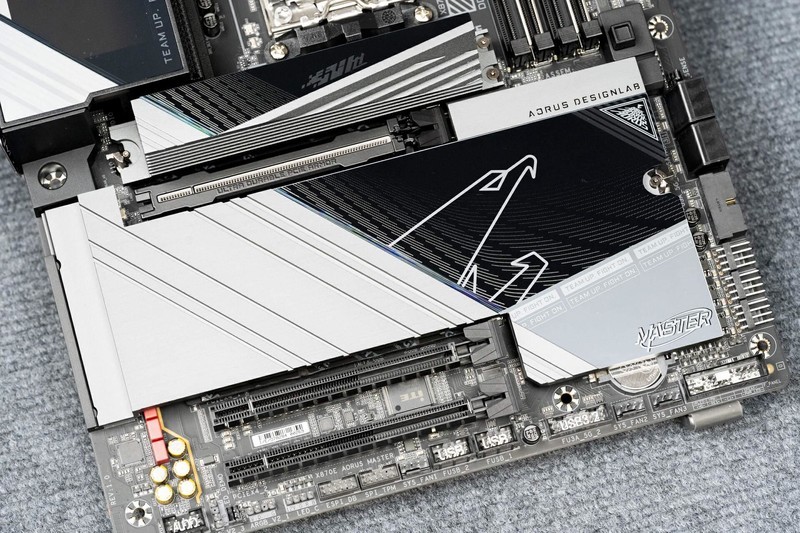

拆掉散热片可以看到主板设计了4个M.2硬盘位。靠近CPU的M.2硬盘位支持PCIe 5.0的规格，由CPU提供支持。下边比较集中的3个M.2硬盘位有2个也支持PCIe 5.0规格，另外1个只支持到PCIe4.0.

现在固态硬盘的速度越来越快，发热量也会随着提高，大面积的散热片可以给固态硬盘提供更好的导热。同时散热片和主板上都预先贴好了导热贴，对双面颗粒的固态硬盘照顾得更到位。

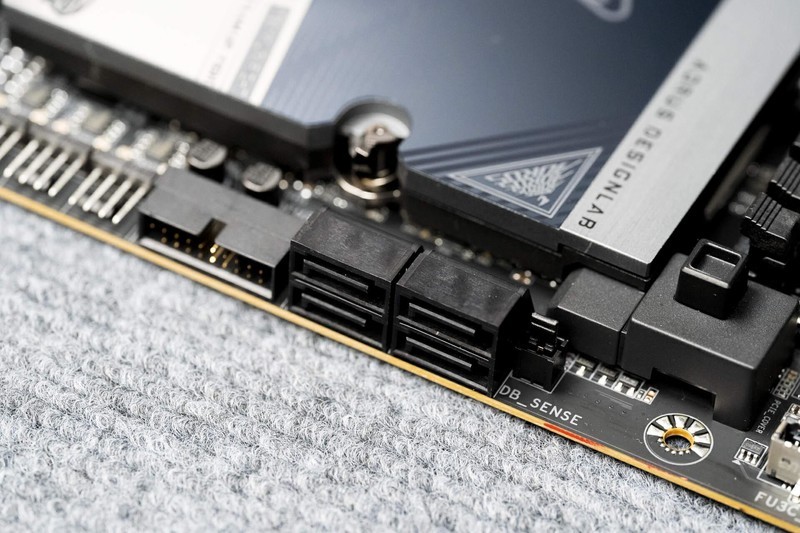

主板上的SATA接口数量只有4个，大部分主流用户可能不会有那么多的机械硬盘，而高端用户可能会选择NVMe固态硬盘，所以4个SATA接口很少会出现不够用的情况。

3、PCIe插槽

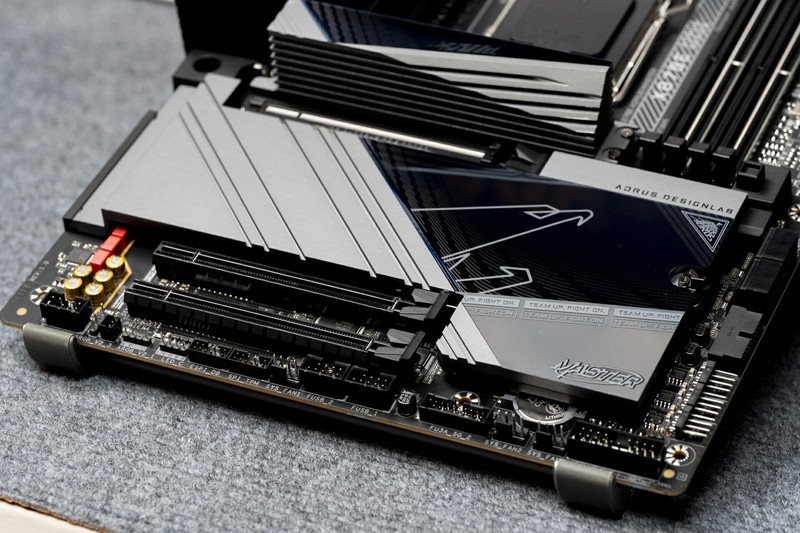

主板上的3条PCI-E插槽都是X16长度，特殊照顾也留给了靠近CPU的那条。大部分显卡都会插在最上面那条PCI-E插槽上。这条插槽是PCIe5.0×16规格，金属外壳等防护措施直接拉满。

另外2条PCI-E插槽从上到下分别是PCIe4.0×4和PCIe3.0×4规格，由X870E芯片组提供支持，可以接入一些对速度要求不高的扩展卡等设备。

4、背板接口

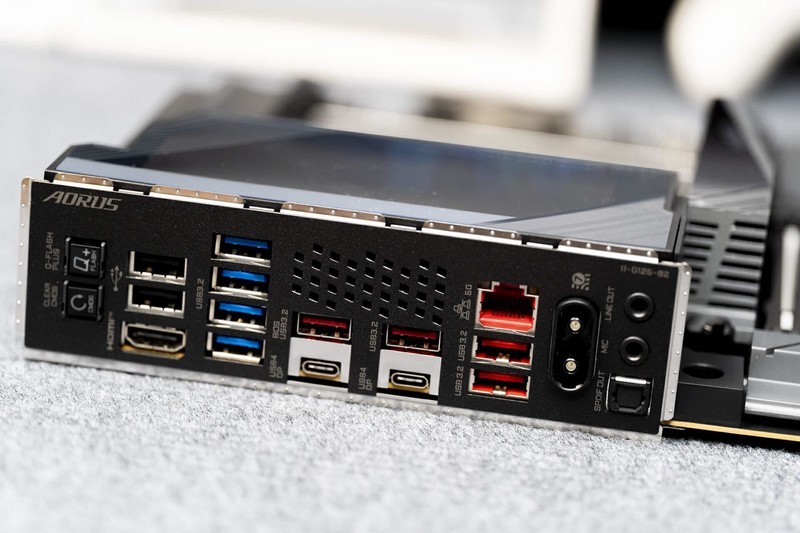

定位更高的主板给到的扩展性是中低端主板比不了的。仅背板上的USB接口就涵盖了USB4（40Gbps）、USB 3.2 Gen 2、USB 3.2 Gen 1、USB 2.0/1.1接口，其他的还有HDMI接口、5G RJ-45网线口、Wi-Fi7天线接口和音频接口。

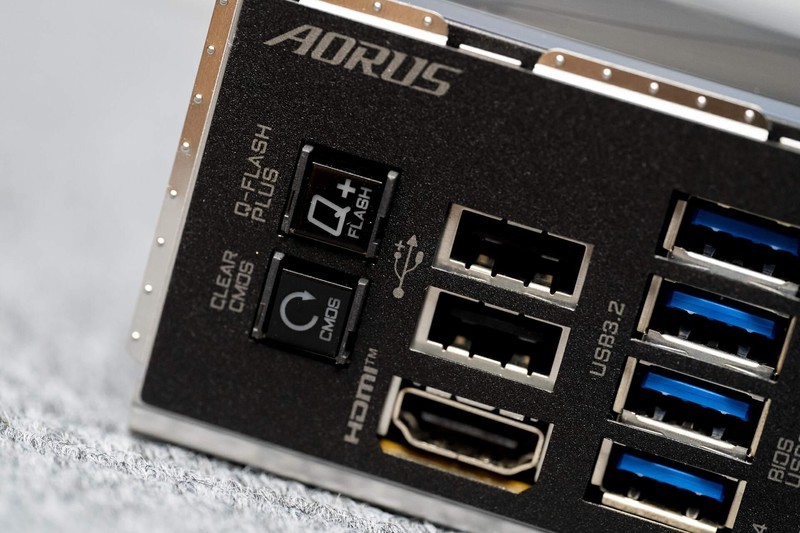

CLEAR CMOS和Q-FLASH PLUS两个按键是非常实用的，针对升级BIOS、清除BIOS设置都非常方便，省去了扣电池、进系统的麻烦。

5、堆料的供电和散热

为了应付锐龙9950X/9900X这类高性能的CPU，主板的供电一定要足够强大才行。定位高端的主板在供电上的用料以及设计都会保持很高的水准。

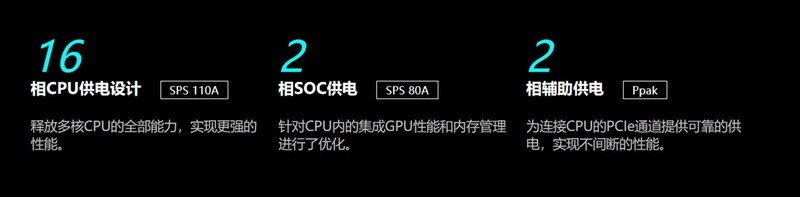

X870E AORUS MASTER主板采用了16+2+2相的供电方案。CPU的供电部分采用了SPS 110A的规格。2相集成显卡的供电用来保证集成的GPU和内存稳定工作。

CPU供电是8+8PIN的电源接口，装机的时候建议分别插两条独立的供电线，减少线材的供电负担，降低发热的风险。

四、人性化设计的小巧思

虽然主板看起来很复杂，但是一些巧妙的设计可以给装机带来很大的便利。

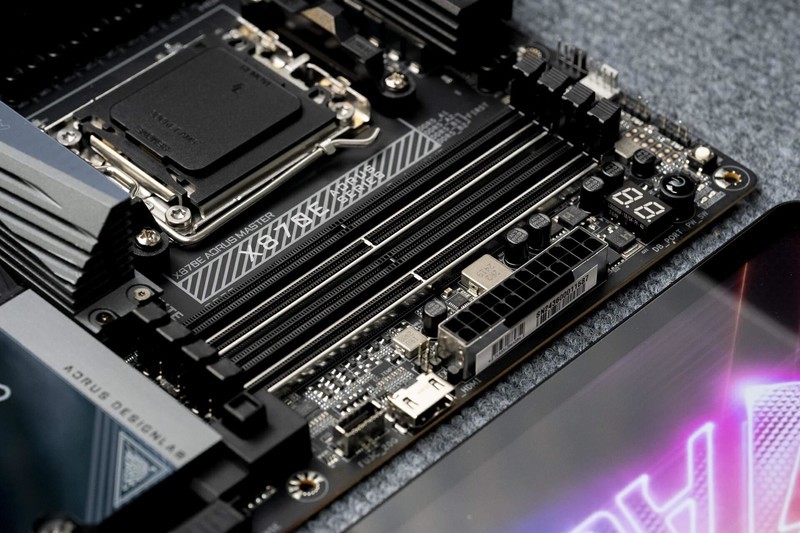

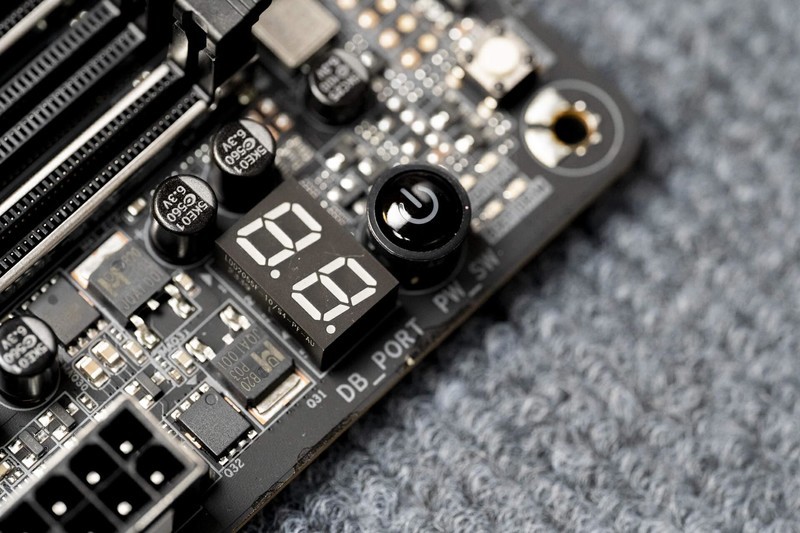

1、Debug显示屏/电源键/reset键

电源键和reset键对于测试硬件需要频繁开关/重启电脑是很有用的，省掉了用螺丝刀戳插针的麻烦。

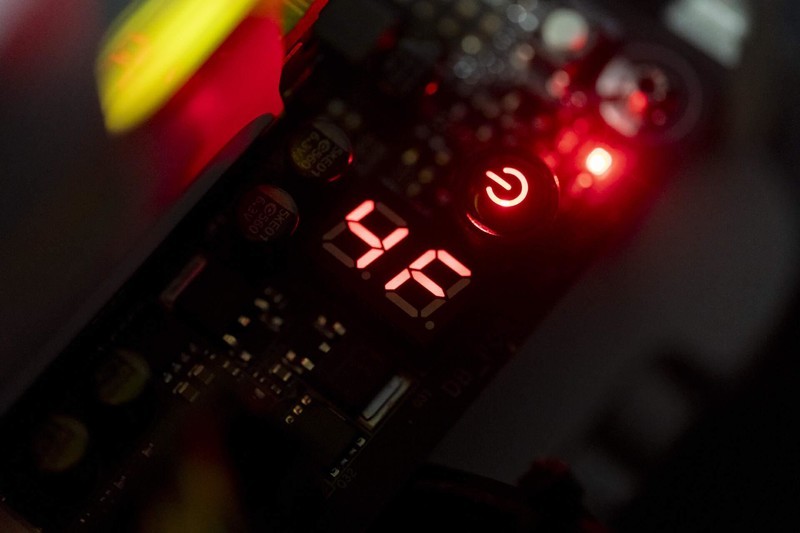

虽然主板上也有debug灯，但是只能通过亮灯看出CPU、内存大概是哪个步骤出问题。有了debug显示屏，可以通过显示的代码定位到更准确的故障原因。

2、磁吸散热装甲

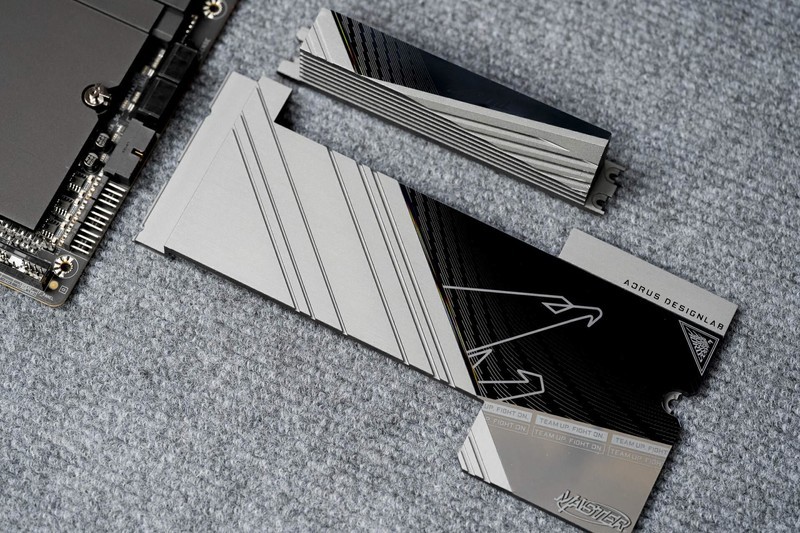

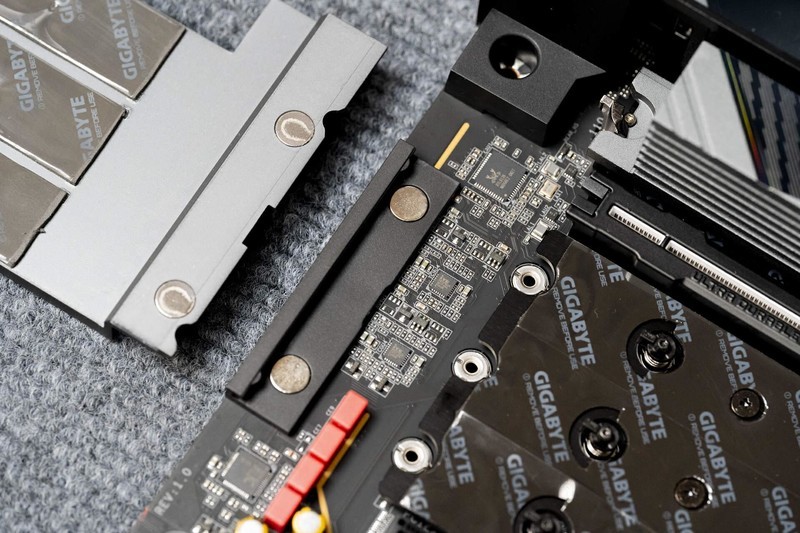

硬盘的散热片使用了磁吸设计，在安装的时候只要找准了磁吸的点位就可以快速定位散热片的位置，即使是在狭窄的机箱里盲操也没问题。

3、显卡快拆

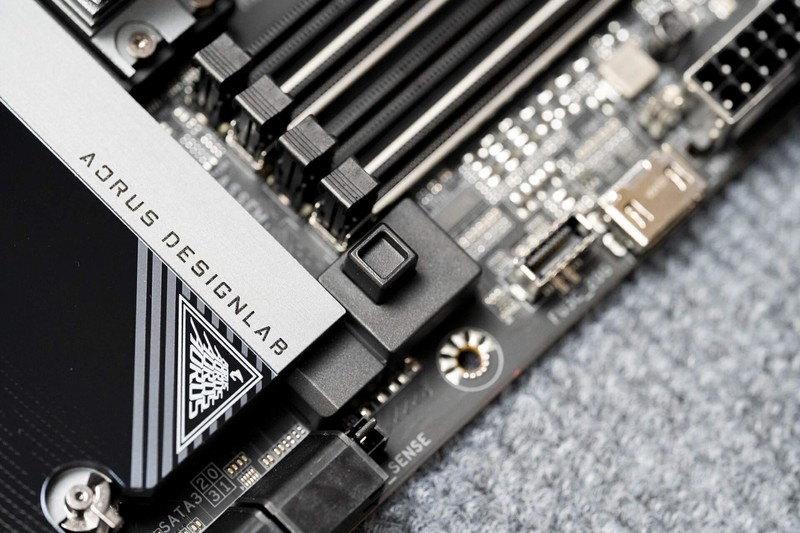

显卡插槽的卡扣被设计成了快拆的结构，拆卸显卡的时候只需要按一下内存槽旁边的按键就可以松开显卡卡扣。

在紧凑的机箱里拆显卡是件非常麻烦的事，有了显卡快插按钮就非常省时省力了。

4、副屏接口

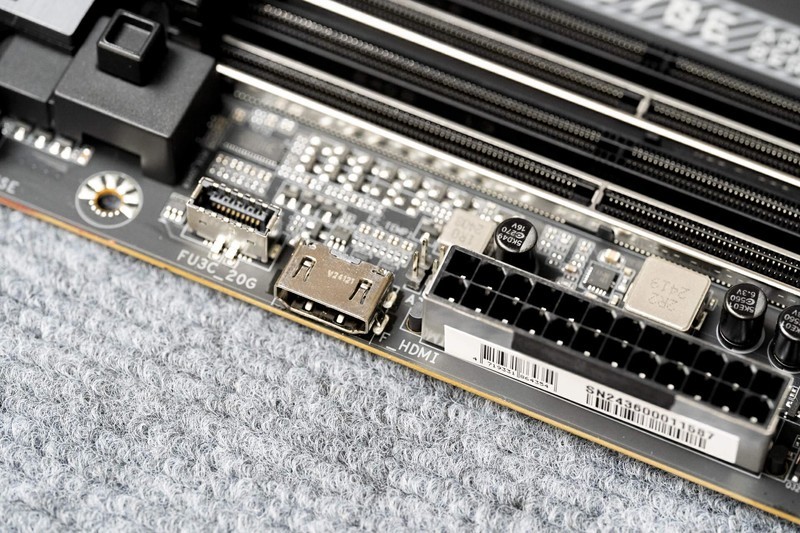

有些人装机的时候会在机箱里面装一块副屏显示器，以往的外接显示器方式走线非常麻烦。X870E AORUS MASTER主板在显卡快拆按键的附近设计了一个HDMI接口，在机箱里面就可以走线连接显示器。

五、BIOS界面

主板的BIOS界面使用的是AORUS主题，比起前几年的BIOS界面要漂亮得多，功能分区也很简洁明了。

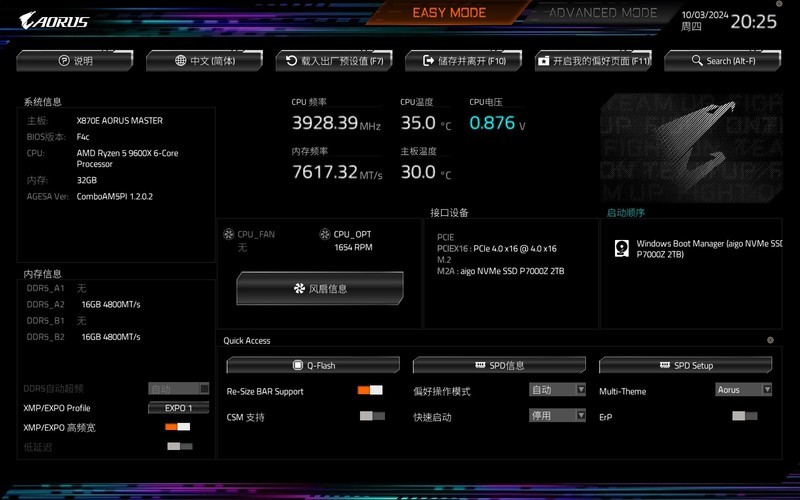

BIOS有EASY MODE和ADVANCE MODE两种模式。简易模式更适合不需要超频的用户。进阶模式可以针对CPU、内存做更细致的调节，适合拿来压榨CPU和极限性能。

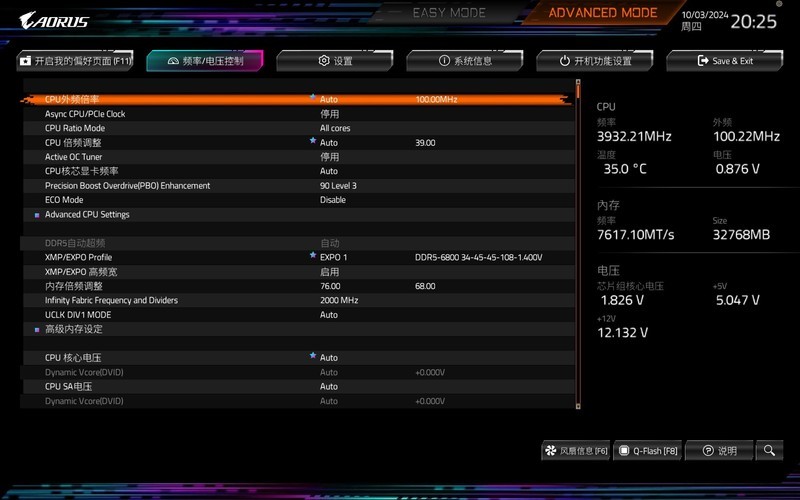

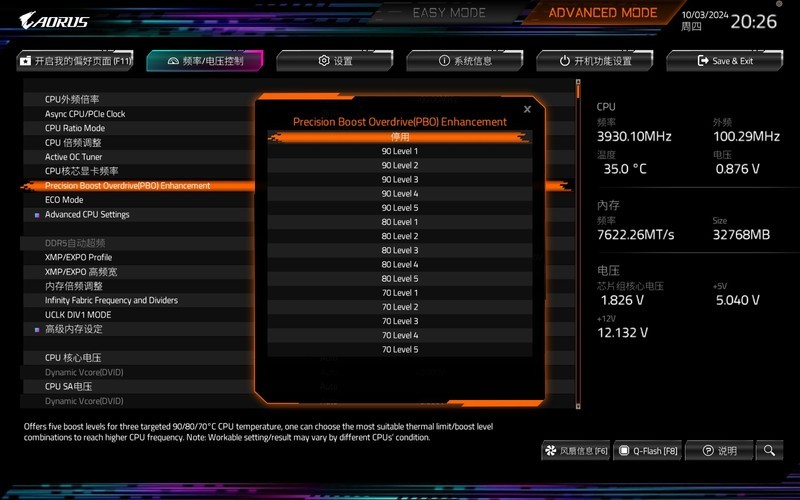

主板的BIOS针对AMD CPU的特点强化的PBO设置，划分了70、80、90三个不同的档位，每个档位又细分了5个不同的级别。用户可以根据自己使用的CPU型号以及散热器的性能选择合适的档位，用来均衡CPU的性能和发热。

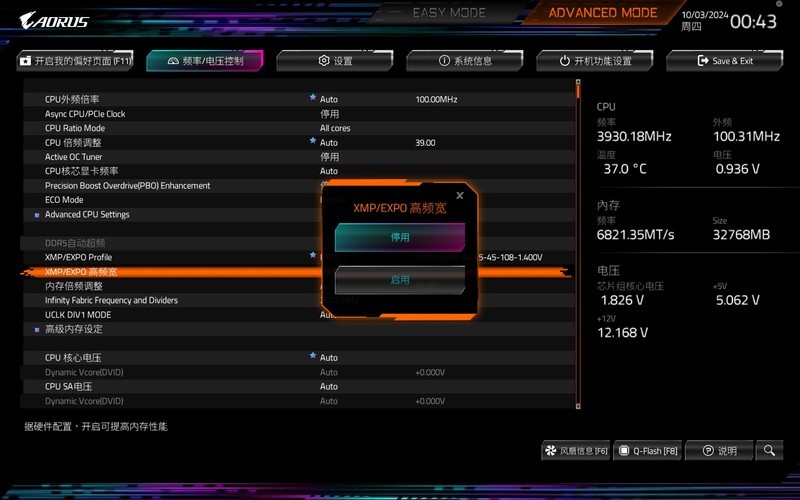

高宽频功能是针对内存设计的特殊功能，开启后可以在不改变内存频率的条件下显著地降低内存的延迟，大幅度提升内存的带宽。

六、GCC

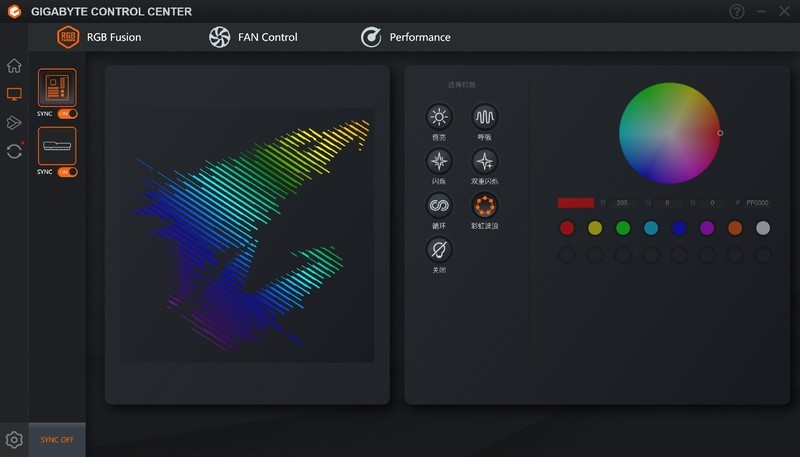

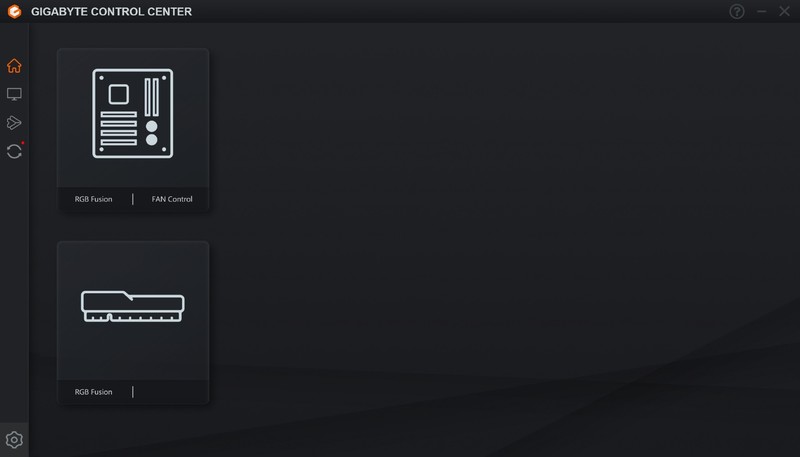

GIGABYTE Control Center (GCC) 是技嘉官方提供的用来调整性能、风扇控制、自定义RGB灯效和更新驱动软件的程序。

一般在安装好Windows 11系统后系统就会弹出询问是否安装GCC的窗口。我建议还是安装一下，即使不用它调整风扇、灯光这些，还可以用来给硬件更新驱动程序，省得再去网上到处找驱动。

七、性能测试

我的主机配置：

主板：X870E AORUS MASTER

CPU：锐龙5 9600X

内存：光威神策 DDR5 6800MHz 16GB×2

硬盘：aigo P7000Z 2TB

散热器：九鯊JF13K

显卡：雪鹰RTX 3070 Ti

1、CPU-Z 默认65W TDP

Ryzen 5 9600X这颗CPU的单核性能和intel的14490F/12600K以及MAD的5800X3D差不多，多核心性能看齐intel的i9-13900K。在CPU-Z中单线程性能约为830，多线程性能约为6300左右。

2、CPU Profile

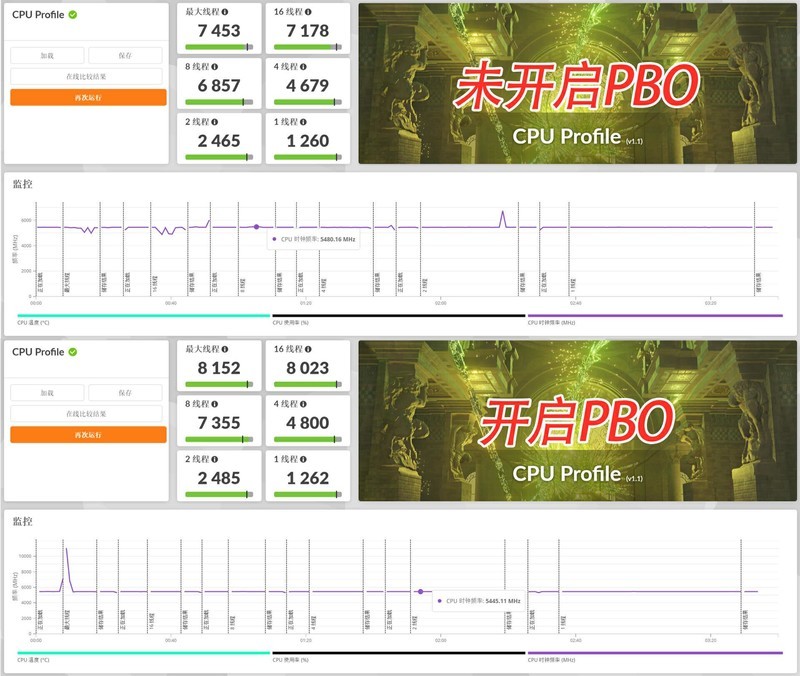

开不开PBO对于AMD的CPU在性能上有时候会有非常明显的差别。以9600X为例，在CPU Profile的测试中，没有开启PBO时候的16线程成绩为7178，开启PBO后直接退i升到了8023，多线程的性能提升约12%。

3、高宽频，一键超频内存

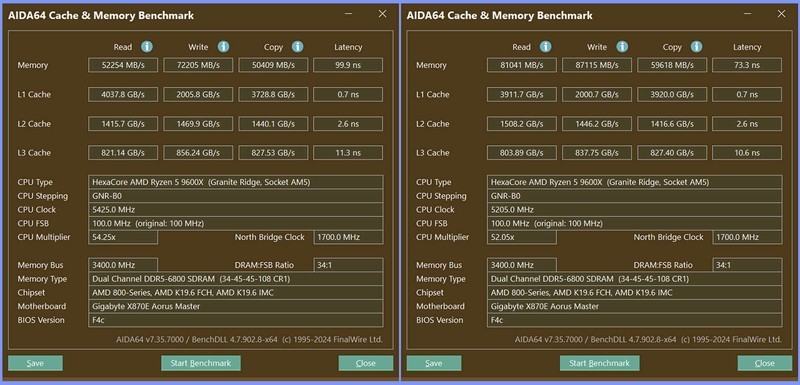

高宽频是项很实用的功能，算是一键超频内存。上图是开启高宽频前后内存的性能变化。在没有使用这项功能的时候内存读写、复制的速度分别是52254 MB/s、72205 MB/s、50409 MB/s，延迟高达99.9 ns。开启高宽频以后内存的性能提升到了81041 MB/s、87115 MB/s、59618 MB/s，延迟一下子降低到了73.3 ns。

4、鲁大师跑分

在没有开启PBO和高宽频功能的时候，鲁大师跑分约为188万分，其中CPU和内存的分数分别为75.3万和21.3万。

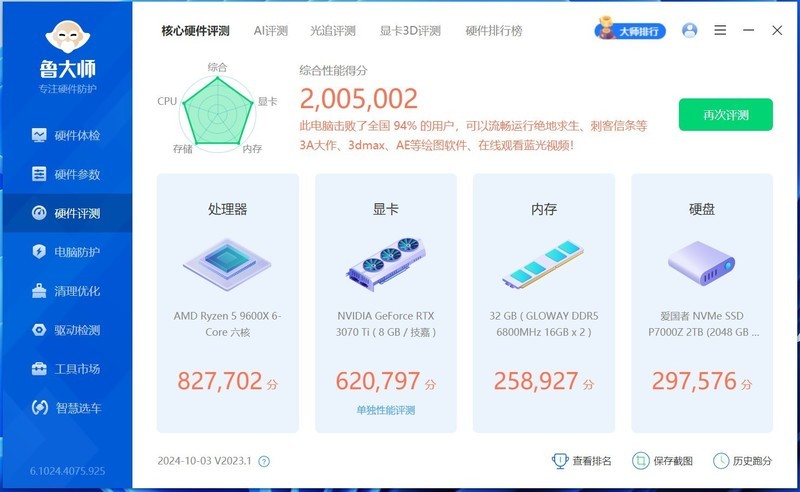

开启PBO和高宽频后鲁大师跑分直接提升到了约200万分。CPU和内存的分数分别为约82.8万和25.9万，CPU和内存的性能分别提高约10%和22%。由此可见PBO和高宽频真的能提高主机的整体性能。

写在最后

技嘉X870E AORUS MASTER 超级雕主板的细节体验确实很到位，人性化的易拆装设计对装机非常友好。各种硬件的堆料用来应付锐龙9 9950X/9900X也是得心应手。装机不仅要看价格是不是合适，更要看硬件的功能，一些特殊设计甚至可以让你少花钱多办事，钱花在刀刃上才值得。
