iPhone6螺丝柱断线不显示故障维修

　机器型号：iPhone6

　　故障现象：

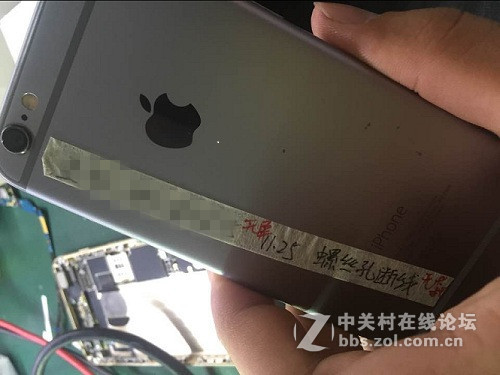

　　接到客户一台iPhone6故障机，客户描述此机原本能正常显示，更换屏幕后不显示，怀疑螺丝柱被锁断线。客户描述图如下：

　　维修过程：

　　取下主板用可调电源给它供电，发现电流跳变正常，属于能正常开机，但是不显示。于是，测量显示电路，发现显示座子J2019的第14脚对地二极体无穷大，此引脚从座子J2019的第14脚开始，中间串联电感FL2036，再直接通往CPU的E4脚，测量电感FL2036的2脚也是无穷大，据此可以判断显示不正常是因为此脚开路引起，此脚属于显示的复位信号。

　　显示复位信号AP_TO_LCM_RESET_CONN_L在PCB点位图中的位置：

　　显示复位信号在原理图中的位置：

　　在显微镜下观察发现螺丝柱BS2502有明显的螺丝柱锁伤痕迹，于是用锋利的刀片刮开螺丝柱。

　　在刮开的线路上找到断线的线路，用镊子粘适量的锡浆点在断开的线路表面，再用热风枪240度左右吹熔化锡浆，使锡浆焊接在断线位置，用电烙铁把飞线专用的细铜线表面的绝缘漆烫除，再用刀片切适当的长度即可。

　　对刮开的断线除线路加少量的焊宝，用镊子蘸少量的焊宝去粘取刚才切好的铜线，放在断线的线路上，直接风枪240度左右在显微镜下吹断开的线路，使铜线焊接在断线线路上。

　　补好所有断开的线路后，用绿油固定和绝缘线路表面。

　　绿油固定后的实物图：

　　开机测试正常。

　　附亮机图：
