高性能Type-C转HDMI2.1转换器CS5466介绍，HDMI 8k_30Hz方案

CS5466设计原理图|TYPEC转HDMI8K30HZ方案电路|TYPEC转HDMI4K144HZ高刷视频电路

CS5466是一款高性能的Type-C到HDMI2.1协议转换器，通过Type-C/D DisplayPort链路接收视频和流，并转换为支持TMDS或FRL输出信令的HDM。HDMI输出端口可以作为TMDS或FRL发射机进行操作。FRL发射机符合HDMI2.1规范，支持高达12Gbps的最大数据速率/通道，显示分辨率高达8K@30Hz或4k 144Hz。

HDMI TMDS传输支持高达每通道6Gbps的最大允许数据速率，在60Hz刷新率下提供高达4Kx2K的24位彩色显示。CS5466支持dsc1.1/12a压缩视频传输流，并应用FEC解码，以确保无视觉故障的DSC比特流传输。

HDMI发送器包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含HDCP，CS5466允许安全传输受保护的内容。嵌入式密钥可用，可提供最高级别的HDCP密钥安全性。

CS5466是一款高度集成的单芯片，适用于多个配件市场和显示应用设备，如主板、显示端口、扩展坞等。

1.CS5466参数 特性：

支持4k@60Hz，最大分辨率/定时高达8K@30Hz /4K@144hz

支持DSC V1.2a，并与前一版本向后兼容

支持DSC解码器和直通模式

嵌入式32位RISC-V处理器和SPI闪存

USB电源传输（PD）V3.0兼容

嵌入式EDID（如果终端设备没有EDID，CS546X将响应EDID）

支持HDCP 1.4和HDCP2.3以及片上密钥，以支持HDCP中继器

支持RGB 4:4:4 8/10/12位bpc和YCbCr 4:4:4:4:2:4:0:8/10/12位bpc

最多支持32个16/20/24位音频通道，采样频率最高可达192kHz

支持USB Billboard进行固件更新

USB Type-C显示端口（DP）可选模式输入

USB Type-C规范1.2和向后兼容Type-C规范1.0

支持所有USB Type-C通道配置（CC）

一个CC端口，用于实现DP Alt模式的通信

VESA DisplayPort TM（DP）V1.4兼容接收

支持1/2通道RBR/HBR/HBR2（5.4-Gbps）/HBR3（8.1-Gbps）数据速率输入

内置高性能自适应均衡器

支持1-MHz AUX通道

支持水平向下兼容扩展（HBE）

HDMI2.1变送器

符合HDMI规范2.1版

TMDS数据速率高达6Gbps

FRL数据速率高达12Gbps

状态和控制数据通道

TMDS和FRL模式，加扰以减EMI/RFI

支持FRL FFE

支持静态和动态HDR

支持可变刷新率（VRR）、快速媒体切换（QMS）、自动低延迟模式（ALLM）

其他

支持高达400-KHZ的I2C主控和从控

外部25Mhz XTAL接口

HBM 4KV用于连接器引脚

8*8 68引脚QFN封装，带电子焊盘

电力与技术

5V/1.8V系统电压，集成3.3V LDO、1.2V LDO和0.9V LDO

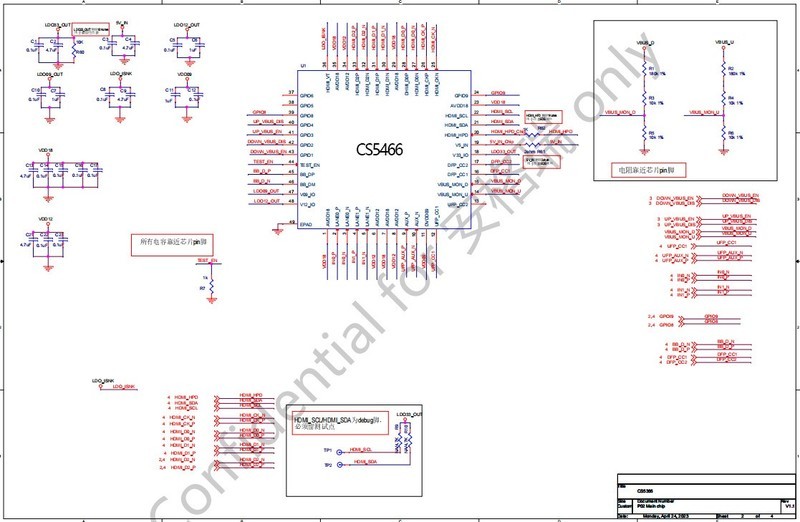

2.CS5466设计Type-C转HDMI8K30HZ或者TYPEC转HDMI4K144HZ高刷视频转换方案电路原理图如下：
