CS5266国产Typec转HDMI带PD100W多功能拓展坞方案芯片

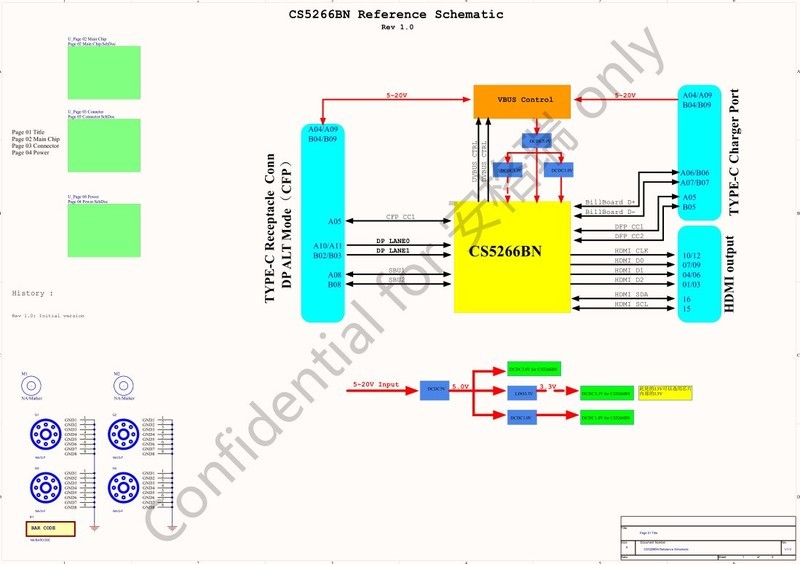

集睿致远/ASL新推出的CS5266BN QFN48小封装是CS5266AN精简版，元件更少，支持Typec转HDMI+ PD3.0+USB3.0扩展坞三合一方案芯片，替代AG9311扩展坞方案芯片，其TypeC转HDMI带PD100W快充方案应用电路参考：

CS5266AN和CS5266BN不管在搭配2.0HUB 3.0HUB 2.0读卡 3.0读卡 RJ45网口以及3.5MM音频耳机输出，各项功能都可以兼容和匹配，而且在设计的过程中，走线较为简单，设计的多口PD100W的拓展坞，在所有口都工作的条件下，板子的功耗低，发热很小。

客户设计的PCB文件板如下图参考：

CS5266性价比和优势：

1.CS5266支持所有 Type-C通道配置(CC)且每LAN的数据速率达3-Gbps

2.USB电源快充部分支持PD3.0 ，且最高快充电可达100W，也可以设计PD60W

3.内置晶体，硬件电路设计的时候，不需要再额外增加晶振，节省成本和板框面积

4.芯片内嵌入式MCU和SPI，可以在线更新FW 提高拓展坞在各个设备终端的兼容性
