一、引言

随着英特尔新一代桌面端处理器酷睿Ultra 200S系列的发布，各大硬件厂商相继发布了使用了全新LGA 1851接口的Z890/B860芯片组主板。这时候，应该会有很多小伙伴在Z890主板与B860主板之间犹豫不决吧。其实，Z890芯片组主板与B860芯片组主板的区别还是挺明显的：

1. Z890芯片组主板在超频与AI方面有比较大的优势

2. Z890芯片组主板最多支持8条DMI通道和24条PCIe通道，而B860芯片组主板最多支持4条DMI通道和14条PCIe通道；

3. Z890芯片组主板最多支持14个USB端口，其中包含10个USB 3.2端口（5个20Gb/s），而B860芯片组主板最多支持12个USB端口，其中包含6个USB 3.2端口（2个20Gb/s）；

4. Z890芯片组主板支持PCIe 5.0与PCIe 4.0直连CPU，其中，PCIe 5.0支持多种组合方式，而B860芯片组主板直连CPU的PCIe 5.0为固定的16+4组合，不支持PCIe 4.0直连CPU。

最近使用技嘉Z890M AORUS ELITE WIFI7 ICE（以下简称技嘉Z890M冰雕）主板攒了一台白色海景房，各方面表现都令我满意，借此机会和大家分享这张千元价位为数不多的纯白配色Z890主板。

二、开箱与配件介绍

技嘉Z890M AORUS ELITE WIFI7 ICE的包装依然延续了经典的“冰雕”家族式设计:白底+线描技嘉雕头，布局简洁明了，型号和卖点一目了然。

配件相比旗舰级Z890主板简单了许多，除了纸质说明书和质保卡之外，只有鲨鱼鳍Wi-Fi 7天线、2条SATA数据线和一个整合机箱前面板数据线的快接头。Wi-Fi 7天线不支持调节角度，底座带磁吸功能，可以直接吸附在机箱上，稳固又不额外占用桌面空间。

三、外观与细节展示

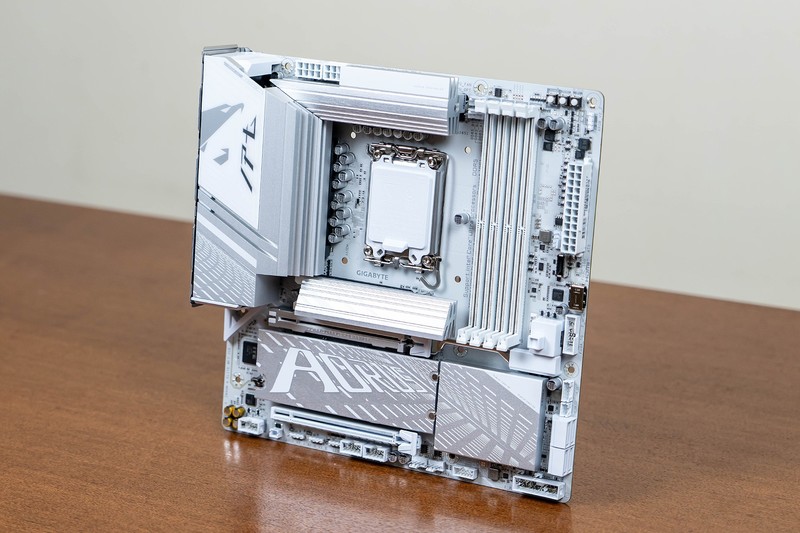

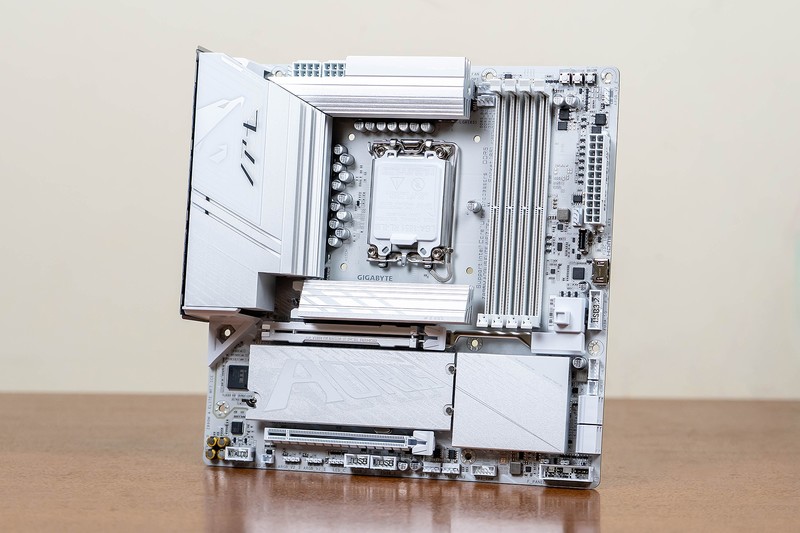

每一代技嘉冰雕主板的外观都给人一种纯粹、内敛的感觉，技嘉Z890M冰雕也不例外，规整有序的机甲风散热装甲搭配技嘉LOGO、字母等符号标识，让这张主板显得很有质感和设计感，稳稳拿捏了我这枚理工男的审美。

值得一提的是，技嘉Z890M冰雕是市面上为数不多的全白配色主板，PCB、电容、供电插座、扩展接口、内存插槽都做成了白色，有计划组装白色主机的小伙伴一定不能错过。

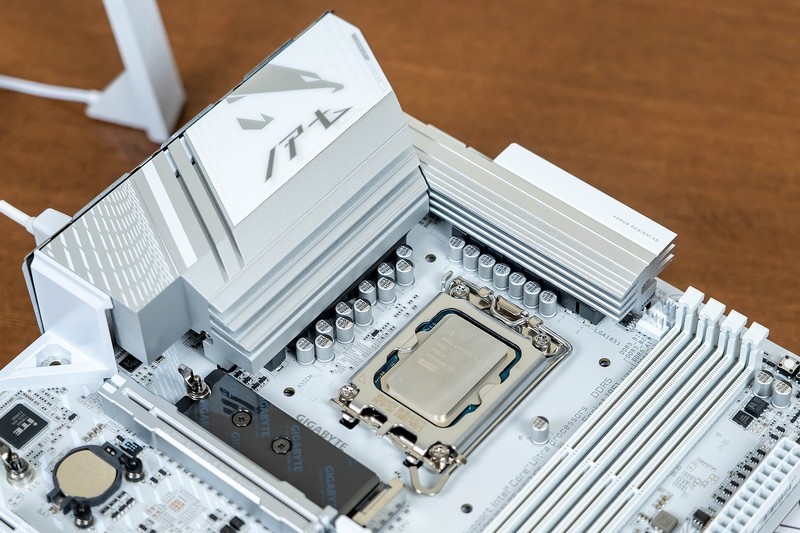

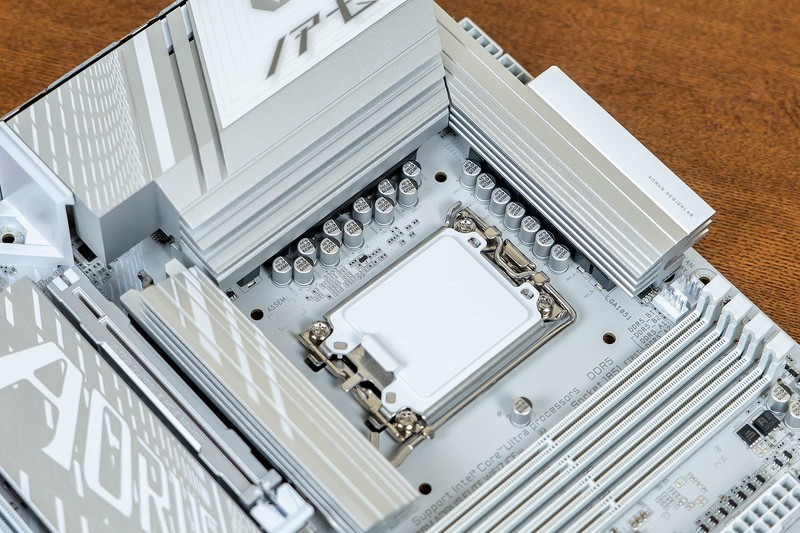

上方是厚实的VRM散热片，一体式I/O挡板，表面多剖沟设计（更多的凹槽能改善气流通道），不仅增强了立体感，还能增大散热表面积，相比传统散热装甲有更优秀的散热性能，从而满足高性能英特尔酷睿Ultra 200S处理器的供电需求。

主板的VRM和芯片组散热装甲带有RGB灯效，可以在技嘉GCC软件内调控RGB灯光效果。

VRM散热片的下方是直连CPU的M.2插槽，配备快拆散热装甲，可单手拆装，非常方便。装甲表面同样做了多剖沟设计以及大面积镂空，与上方VRM散热片遥相呼应，散热性能可见一斑。

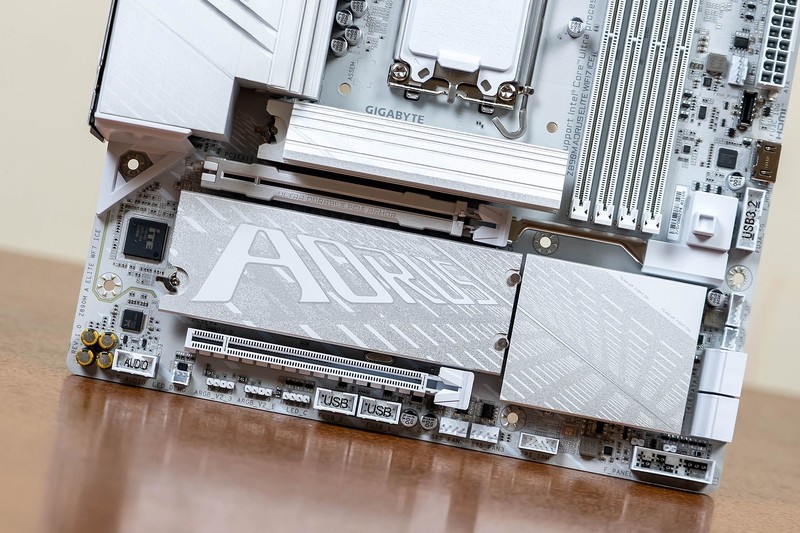

再往下是一块一体化M.2插槽的散热装甲，表面有“AORUS”字样，同样支持快易拆设计；右侧是芯片组南桥的散热片。

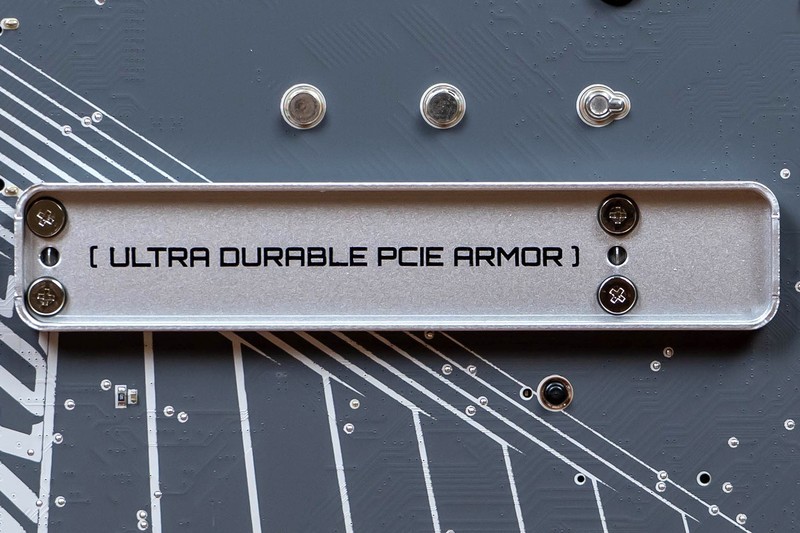

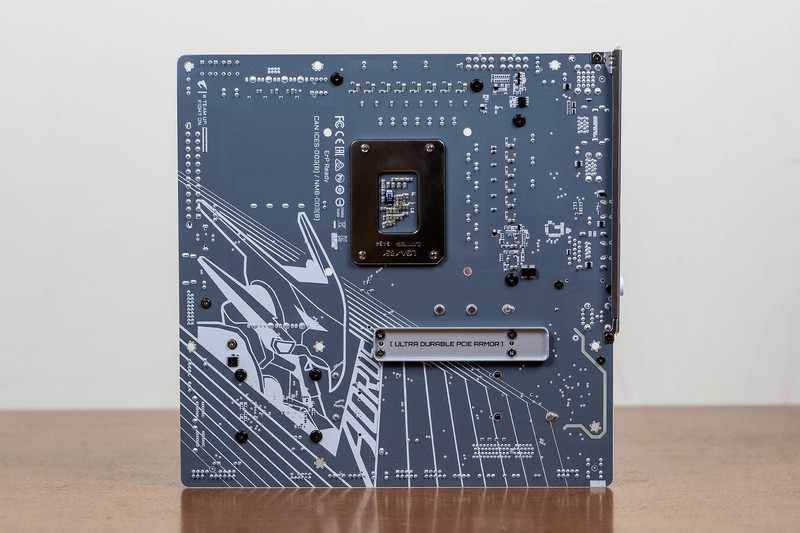

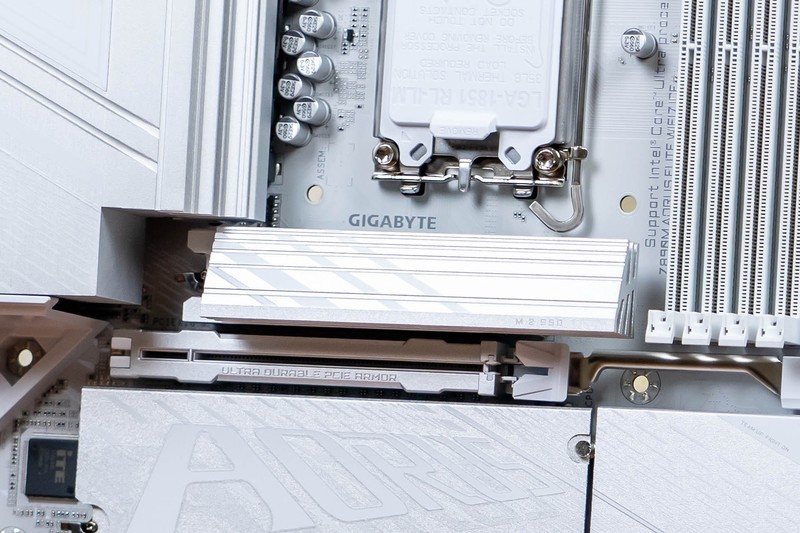

在主板背部给第一条PCI-E 5.0x16插槽加装了金属加固装甲，印有“ULTRA DURABLE PCIE ARMOR”字样，增强了插槽的稳定性和耐用性，能更好的支持40/50系大型显卡。

四、硬件配置

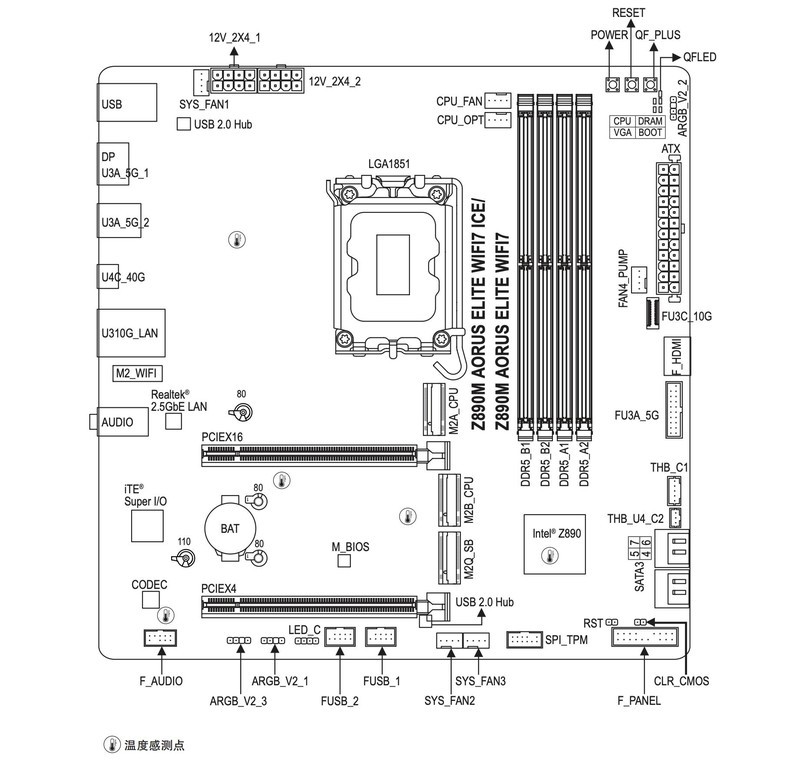

技嘉Z890M冰雕是M-ATX尺寸主板，服务器级PCB，12+1+2高规格供电设计（12相CPU供电+1相核显供电+2相辅助供电），采用高精度优质电容和电感，用料非常扎实。

右上角双8pin供电接口，足以保障酷睿Ultra 200系列处理器稳定、高效运行，带英特尔酷睿Ultra 9 285K也绰绰有余。

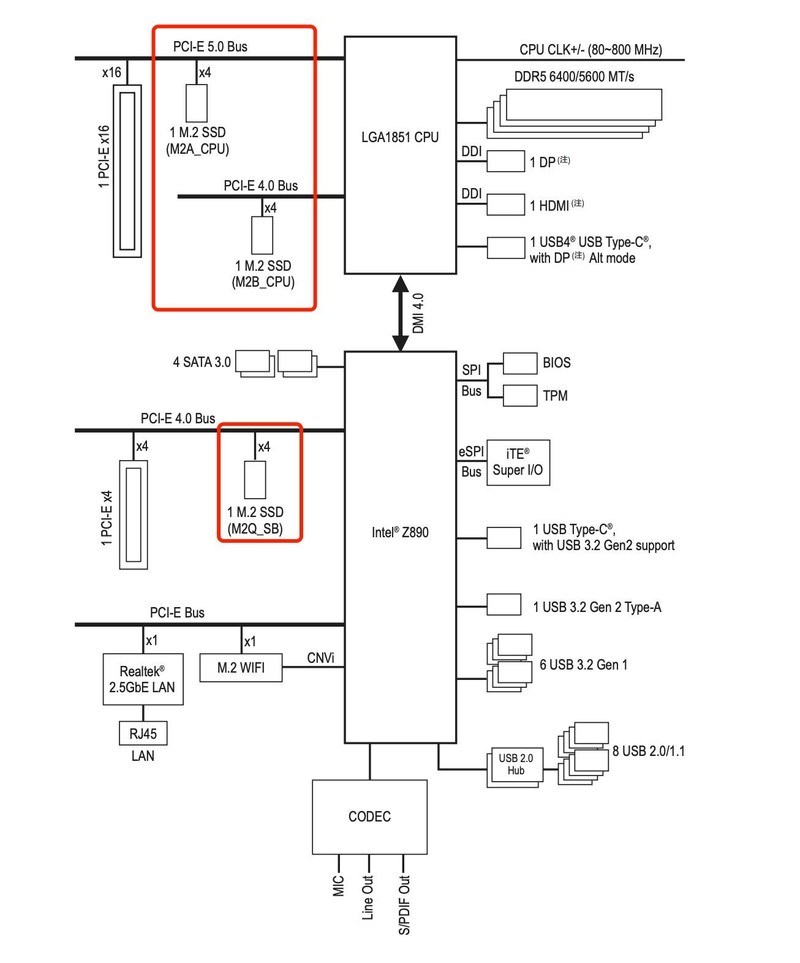

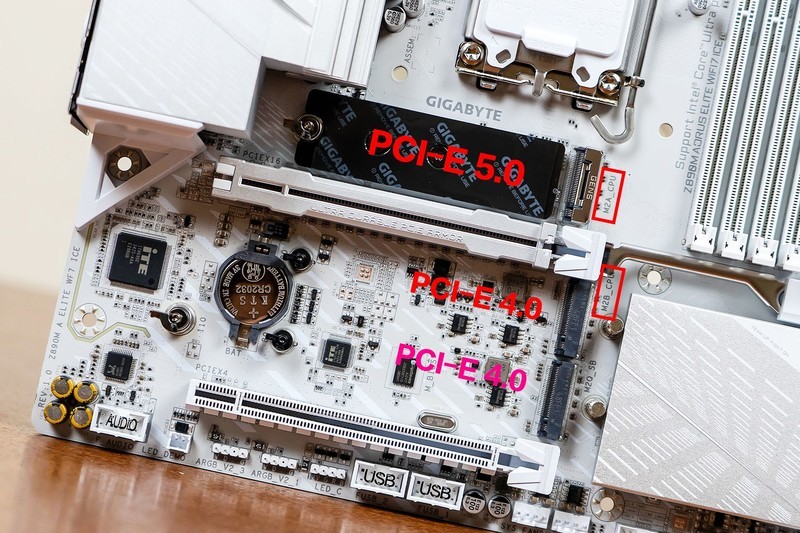

拆下散热装甲，我们可以看到技嘉Z890M冰雕配备了3个M.2 SSD插槽，上方两个（M2A、M2B）接口是CPU直连，其中M2A是PCIe 5.0x4速率，M2B是PCIe 4.0x4速率，兼容2280和2580尺寸的M.2 SSD；第三个M.2接口（M2Q）是由芯片组提供的PCIe 4.0x4通道，支持25110/22110/2580/2280尺寸的M.2 SSD。

值得一提的是，直连CPU的SSD在实际使用时，随机读写性能更强、延迟更低，而第三条M.2 SSD插槽和底部PCI-E 4.0插槽共享带宽，建议在装机时优先选择上边2个M.2 SSD插槽。

M.2 SSD同样支持快易拆设计，单手、无工具、免螺丝，轻轻按压即可安装SSD。

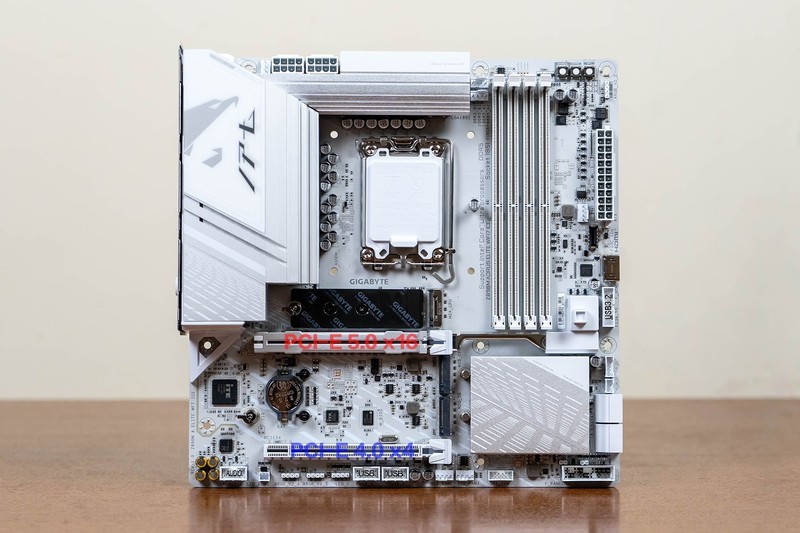

技嘉Z890M冰雕提供了2条PCI-E插槽，上面这条是由CPU引出的PCIe 5.0 x16满速通道，为了应对高端显卡做了金属加固处理，支持快易拆设计，对于需要频繁拆装显卡的小伙伴来说简直不要太实用；底部这条插槽为PCIe 4.0x4通道。

技嘉Z890M冰雕配备4条DDR5 DIMM插槽，单槽最高支持64GB，内存频率最高支持9200MT/s（O.C）。

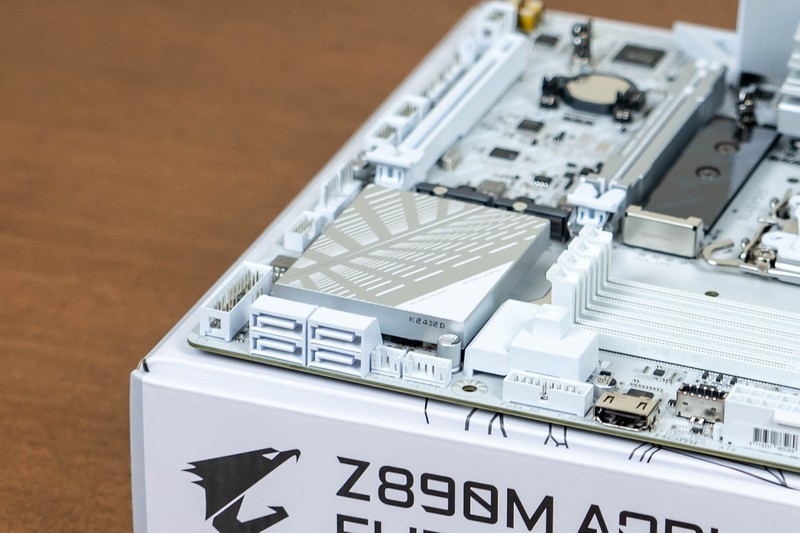

接口方面，技嘉Z890M冰雕板载接口提供6个4-pin 风扇接口、3个5V-ARGB接口、前置USB-C 10Gbps、USB-A 5Gbps以及USB 2.0接口；在主板右下方边缘处（芯片组散热片的下方）设置了4个SATA 3.0接口；再往下有一组清除CMOS数据针脚，使用螺丝起子之类的金属物同时触碰两支针脚数秒钟即可将主板的BIOS设置数据清除，回到出厂设置值。

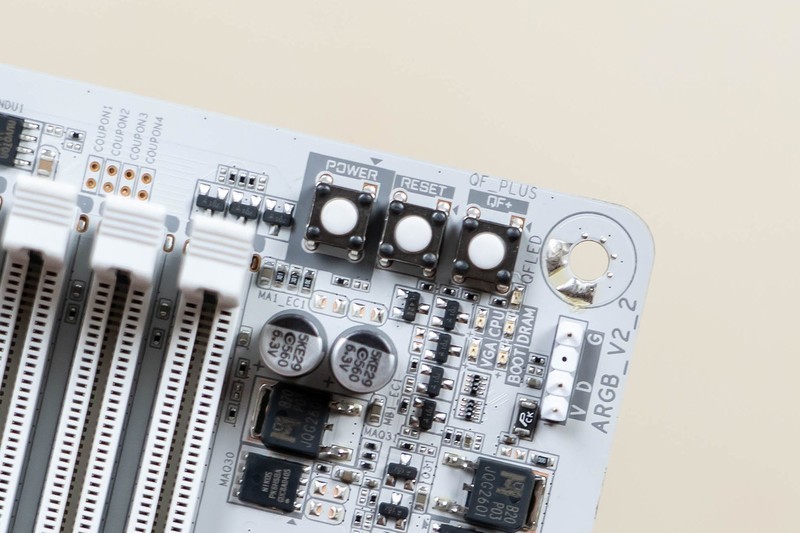

主板右上角为多功能Debug区域，有三枚实体按键以及Debug LED指示灯，为用户提供了一套方便且有条理的故障诊断过程。

● 左1“POWER”按键为电源键。

● 中间“RESET”为多功能按键，可通过BIOS配置不同功能，比如：设置为RGB开关，可一键禁用主板上的所有RGB灯光；设置为直接进入BIOS功能，无需键盘输入，可直接访问BIOS设置；设置为安全模式，可一键进入BIOS安全模式以修改选定的设置，同时保留其他配置。

● 右侧“QF_PLUS”为BIOS升级键，无需安装CPU、内存或显卡即可升级BIOS。详细操作步骤为：（1）将24 PIN和8 PIN供电线连接到主板；（2）下载主板的BIOS文件，将其重命名为“gigabyte.bin”，并将其存储在FAT32格式的U盘内并将U盘插入Q-FLASH PLUS USB接口；（3）按下QF_PLUS按键即可开始BIOS自动更新。

● 下方Debug LED指示灯除了常见的硬件状态开机自检指示灯外，还有一枚“推荐内存安装指示灯”，当内存安装到非推荐的插槽中时，内存LED指示灯将会亮起提醒用户正确操作。

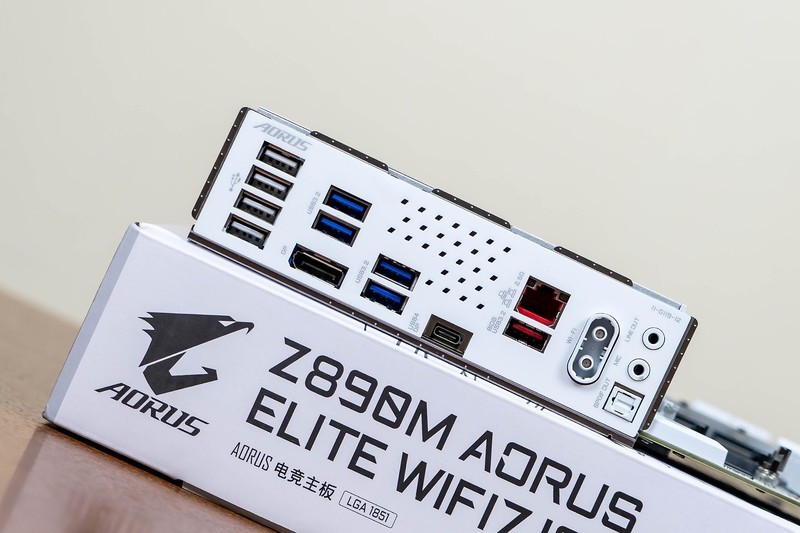

技嘉Z890M冰雕的背部I/O接口配置虽不及旗舰级主板，但非常全面，从上往下依次为：4个USB 2.0接口、DP接口、4个USB 3.2 Gen1接口、USB 4 Type-C接口、USB 3.2 Gen2 Type-A接口(红色)、2.5G有线接口、天线接口(2T2R)、数字光纤输出接口、2个3.5mm音频接口。

Wi-Fi 7天线接口依然采用快易拆设计，直接插拔即可。这里提醒一下各位，技嘉Z890M冰雕的无线网卡是联发科MT7925 WiFi7网卡，如果初次安装系统是在Wi-Fi环境，建议选择微软官方最新Windows11系统，版本号24H2，低版本没有该网卡驱动，不能连接Wi-Fi网络。

五、BIOS介绍

技嘉Z890M冰雕的BIOS界面依然是大家熟悉的技嘉布局，分为EASY MODE简易模式和ADVANCED MODE高级模式。

简易模式的界面清晰明了，展示了当前平台的基本情况，包括系统信息、CPU频率和温度、内存频率、硬盘、风扇信息等；右侧可切换预设的性能配置文件、调整硬盘启动顺序；左侧为内存信息，可一键开启XMP超频、内存高带宽模式、内存低延迟模式等功能，适合不喜欢折腾以及新手用户；下方可快速进入Q-Flash页面、查看SPD信息等。

右下角Multi-Theme可切换三款BIOS皮肤。

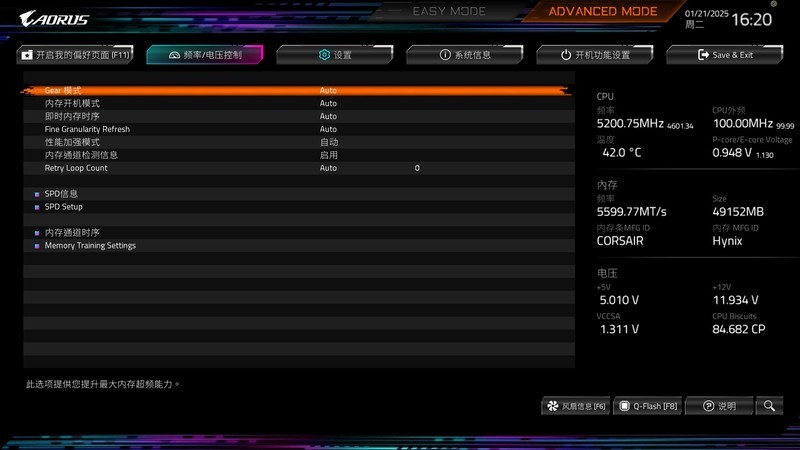

进入高级模式，提供详细的BIOS参数为主，并且多数选项为英文，牵一发而动全身，更适合高玩用户。而这其中，以能带来更强内存性能的AI D5黑科技2.0和为用户提供定制的BIOS预设配置文件的AI Perfdrive（CPU黑科技）最为典型和实用。

六、CPU超频

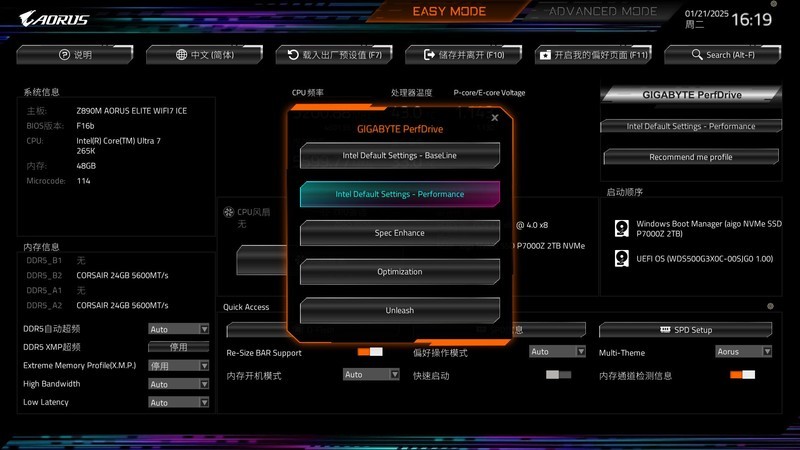

在GIGABYTE PerfDrive中配置了5个不同的CPU性能预设方案，包括：Intel Defult Setting-bbseline（基准模式）、Intel Defult Setting-Performance（性能模式）、Spec Enhance、Optimization和Unleash。

如果不知道该怎么选，可以直接使用下方的“Recommand me profile”功能，使用加载工具对用户的使用场景进行智能评估和预测，根据用户系统的实际温度性能，它可以为用户提供定制的“预设配置文件”建议。

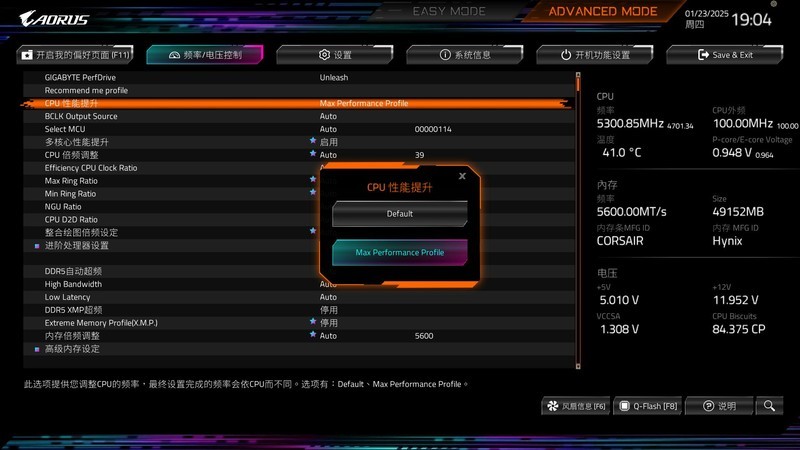

这里我选择了Unleash，在频率/电压控制中的CPU性能提升中选择Max Performance Profile，能最大程度释放CPU性能。

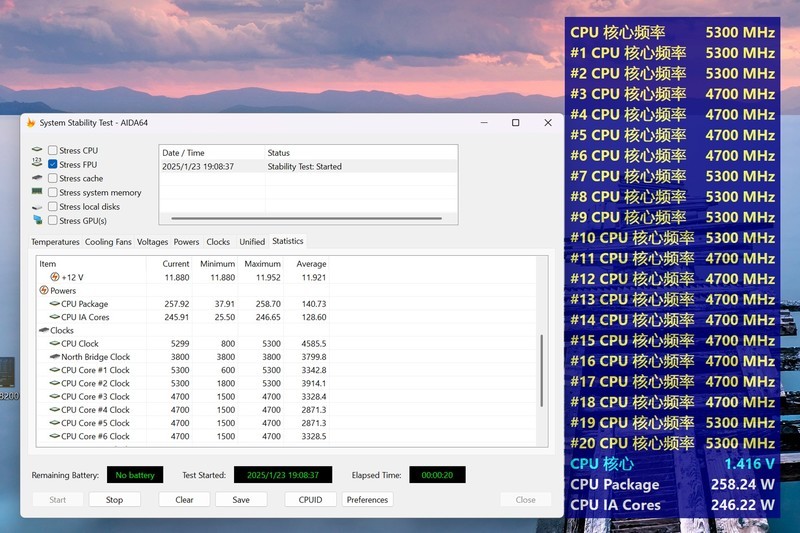

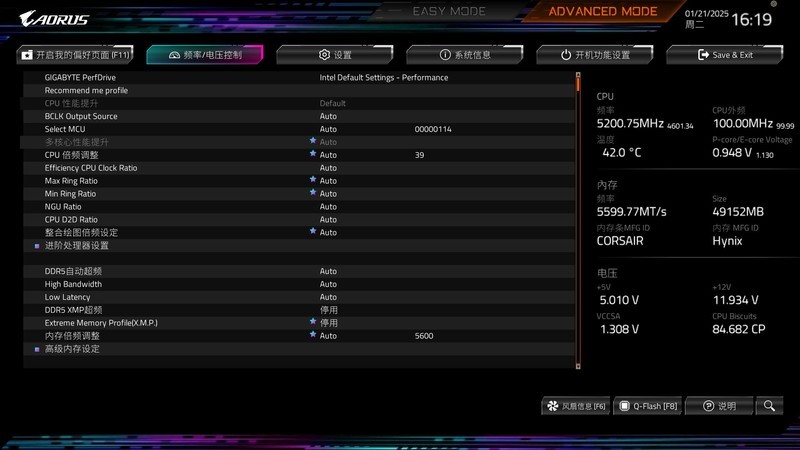

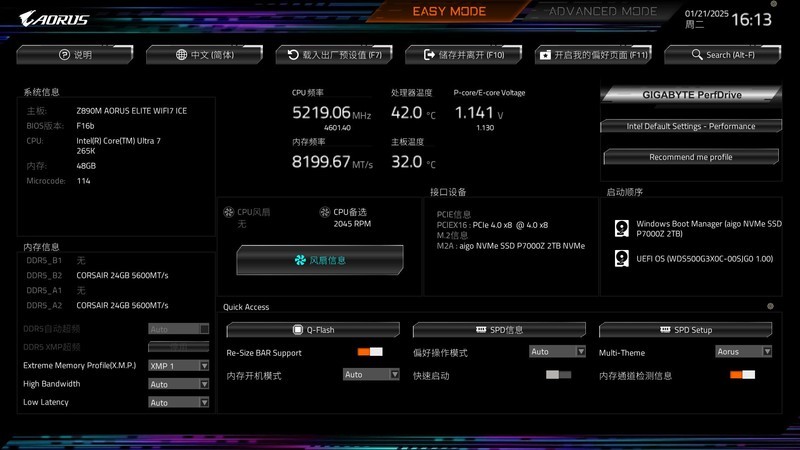

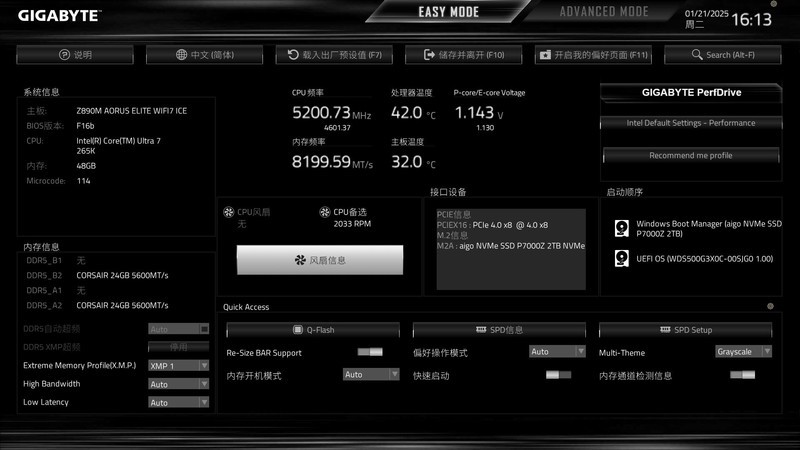

主板默认Intel Defult Setting-Performance（性能模式），P核频率5200MHz，E核频率4600MHz。一系列操作后，P核频率提升至5300MHz，E核频率提升至4700MHz，功耗超过250W。

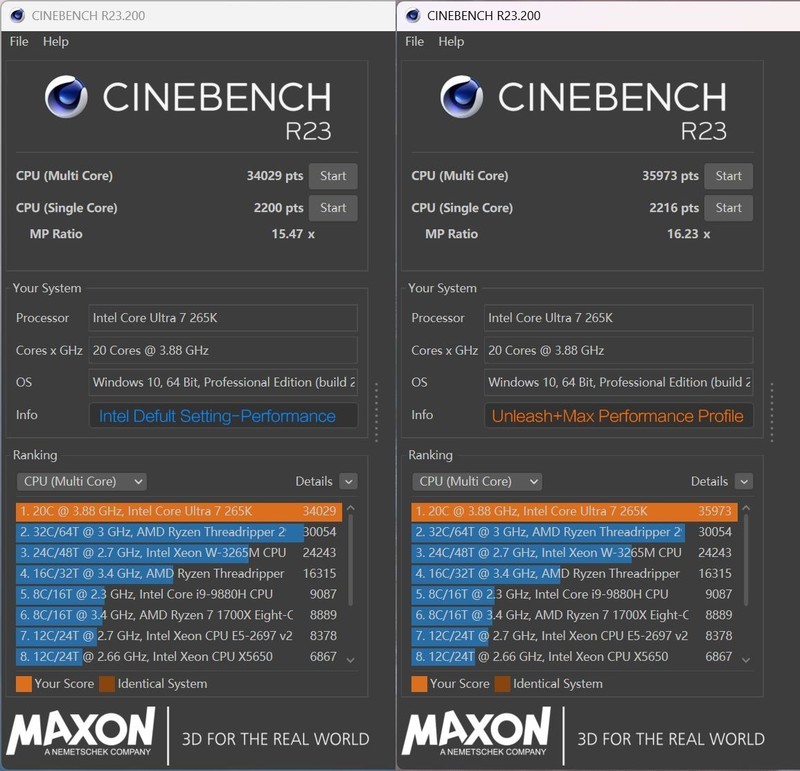

对比Cinebench R23的测试结果，开启超频后，单核性能提升不足1%，多核性能提升比较明显，约5.7%，MR Ratio提升约4.9%。

Intel Defult Setting-Performance（默认）：单核2200pts，多核34029pts，MR Ratio 15.47 x；

Unleash+Max Performance Profile：单核2216pts，多核35973pts，MR Ratio 16.23 x。

七、内存超频

以往，内存超频的难度非常高，超频效果不仅取决于硬件配置，还和用户自身的超频技术息息相关，只适用于深入研究、有技术基础等硬核玩家。

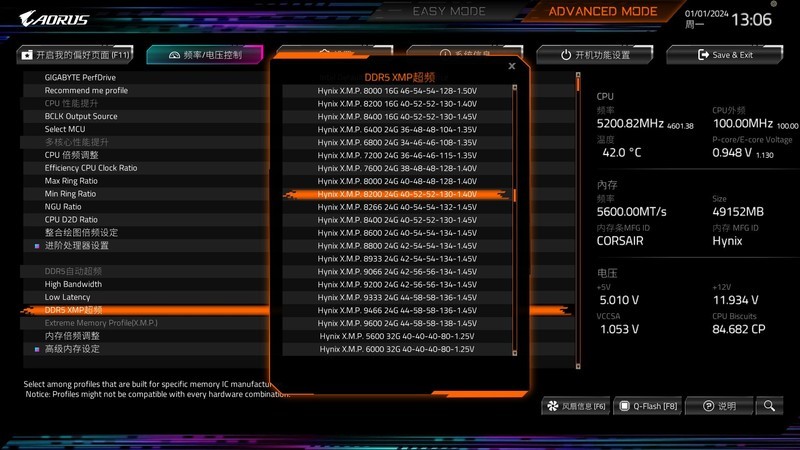

使用技嘉主板AI D5黑科技2.0后，DDR5 XMP超频提供了从内存IC和PMIC供应商的分析得出不同内存芯片供应商的内置预优化配置库，用户可以在配置库中直接选择适合的预设方案，无需手动调整内存频率、电压和时序等小参数即可轻轻松松最大限度地提高DDR5内存性能。 如此一来，内存超频淡化了对技术的要求，超频效果更多取决于用户的硬件配置，小白用户也能轻松超频。

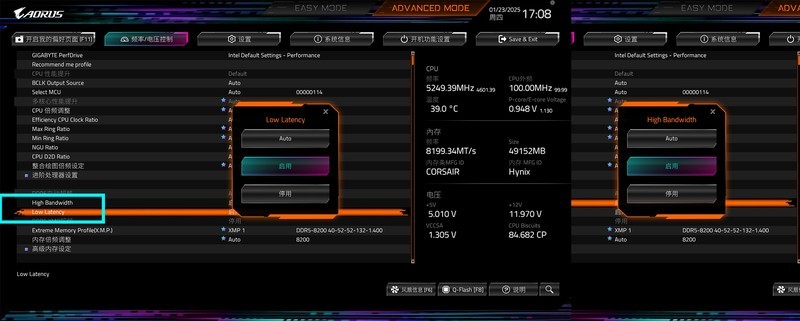

除此之外，针对DDR5内存超频新增了High Bandwidth（高带宽）和Low Latency（低延迟）功能，可自动调整时序、电压等小参，对内存性能的提升有显著效果。

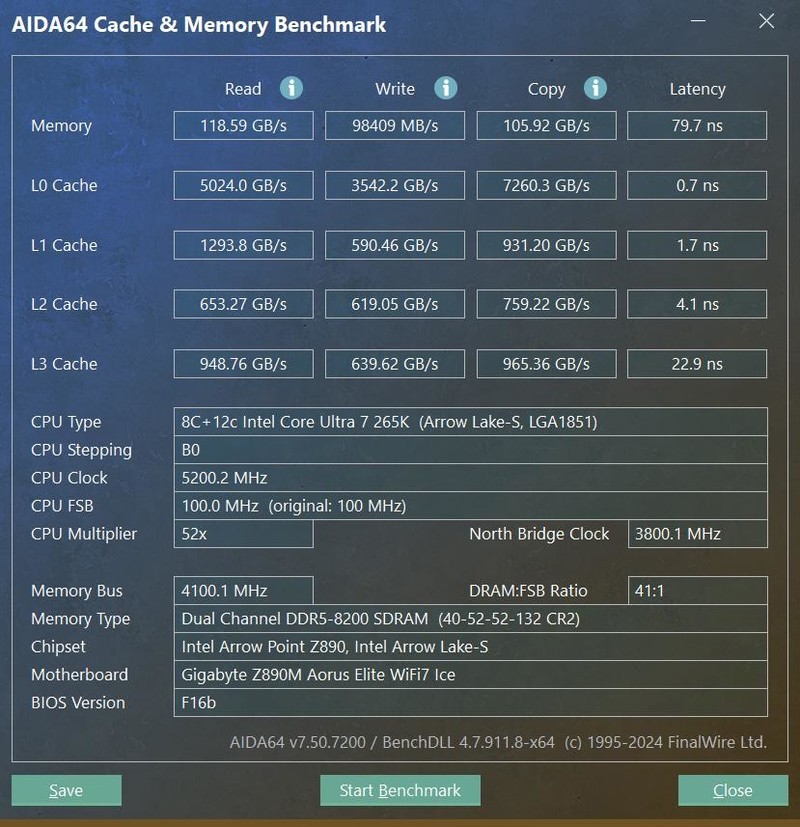

本机内存开启XMP后的频率8200MHz，时序40-52-52-132，内存读写速度分别是107.77GB/s和88740MB/s，拷贝速度93290MB/s，延迟89.4ns。

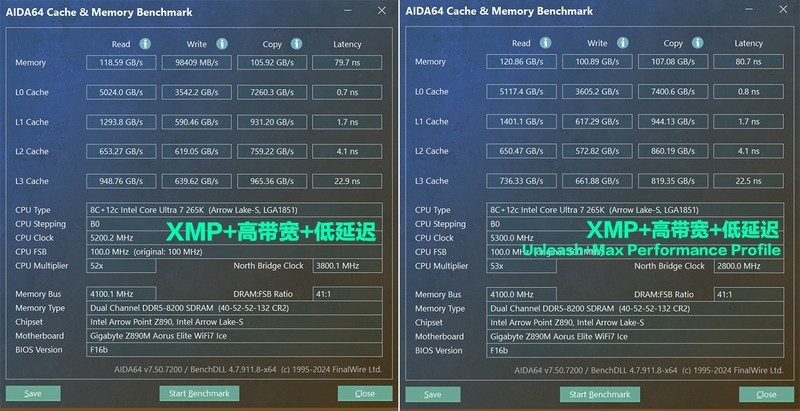

开启高带宽、低延迟功能后时序依然是40-52-52-132，但性能测试相比之前有了较大提升：

● 读取速度为118.59GB/s，比普通XMP频率提升约10%

● 写入速度为98409MB/s，比普通XMP频率提升约11%

● 拷贝速度为105.92GB/s，比普通XMP频率提升约16%

● 延迟为79.7ns，比普通XMP频率减少约11%

测试发现，CPU性能提升后，内存性能也有所增长，内存读写速度的涨幅分别为1.9%和5%，拷贝速度涨幅约1.1%，延迟升高了约1%。

八、整机效果

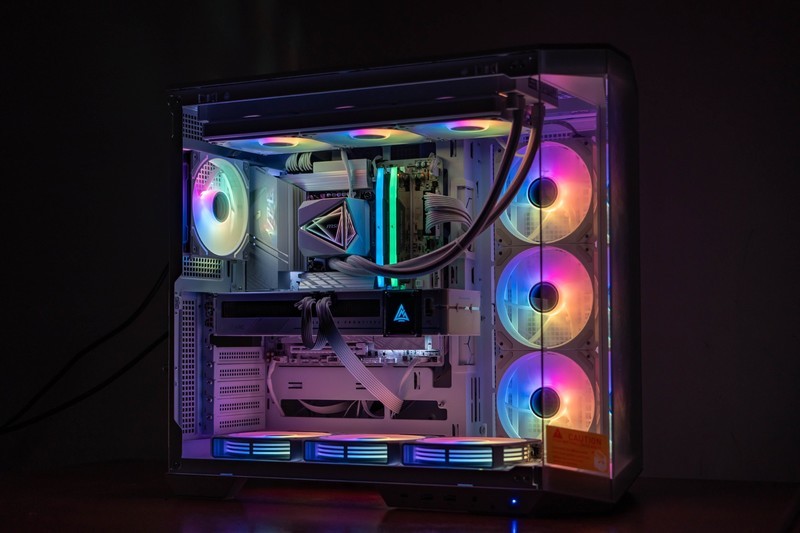

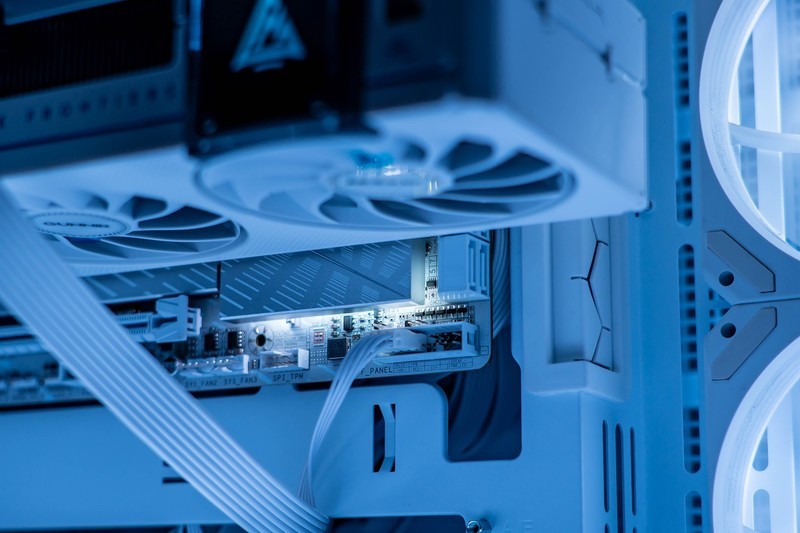

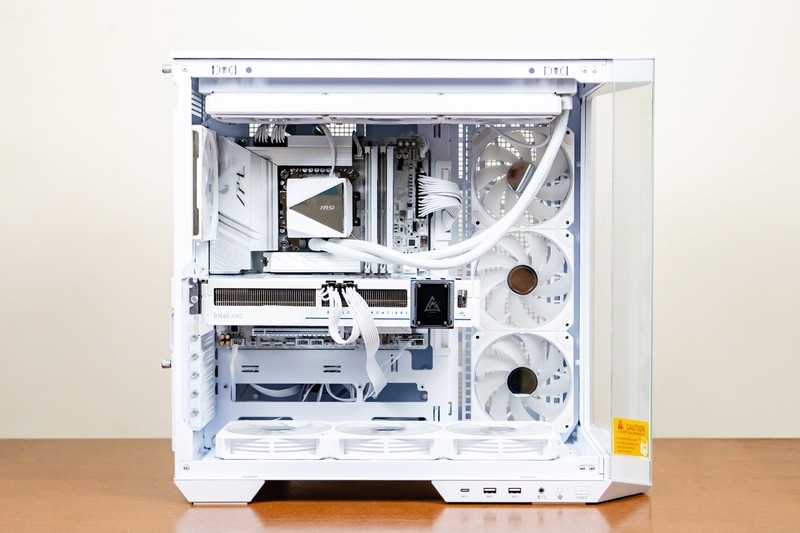

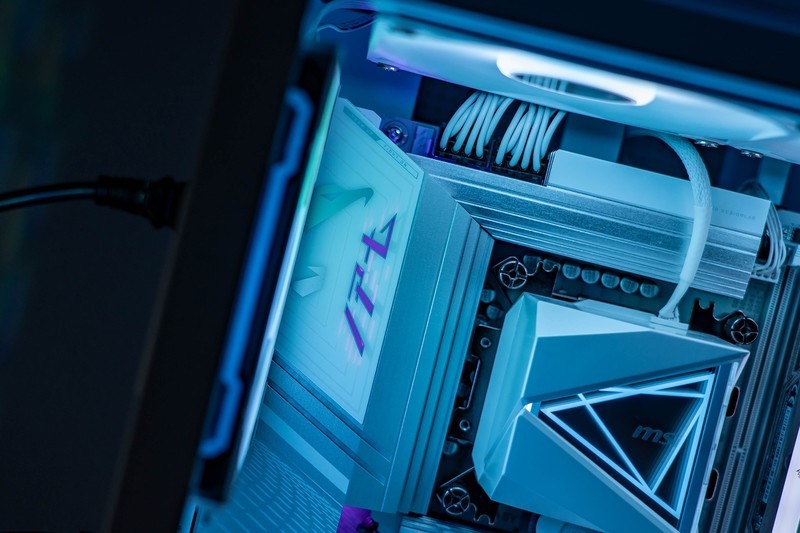

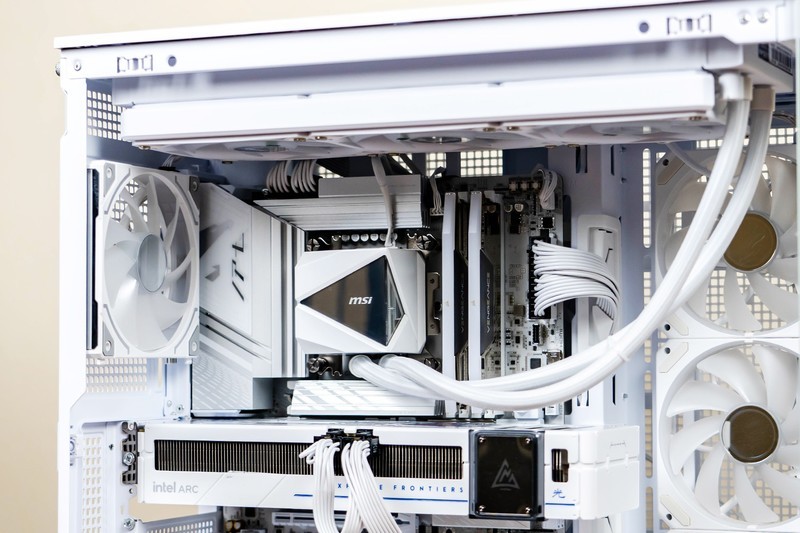

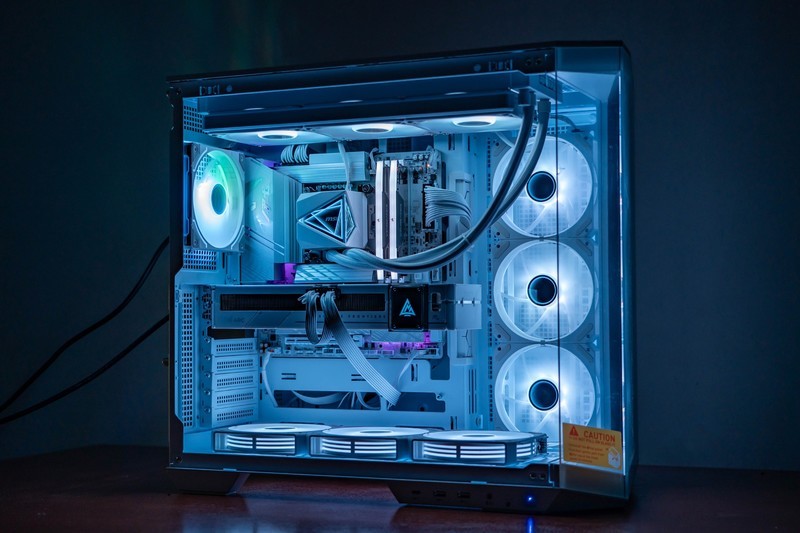

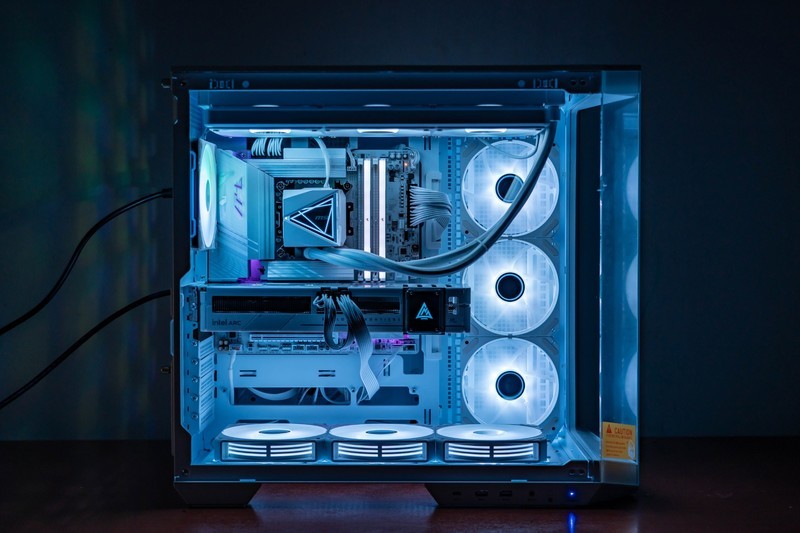

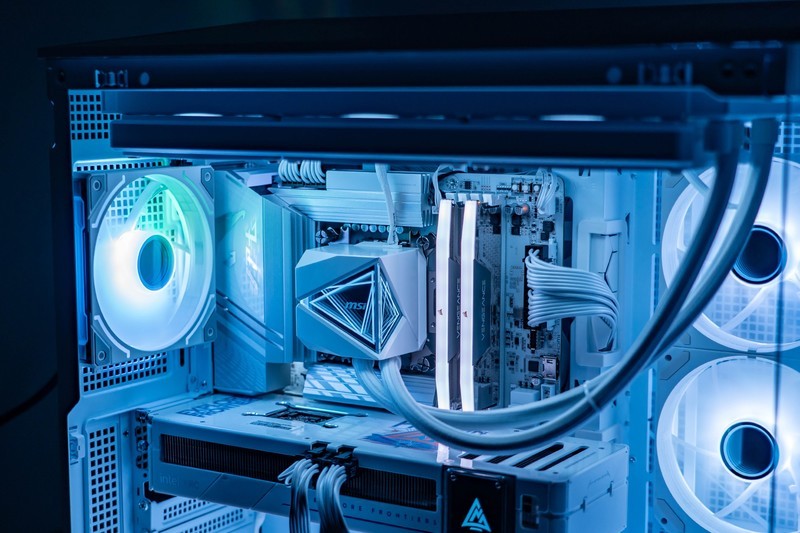

最后为大家展示以技嘉Z890M AORUS ELITE WIFI7 ICE主板为基础的白色海景房的装机效果，希望大家能喜欢。

OK，以上就是本次分享的全部内容，感谢大家观看。
